2011 年南通市中小学暑期校本研修. 教室多媒体教学设备的整合使用. 2011 年南通市中小学暑期校本研修. 维修故障分析图示. 2011 年南通市中小学暑期校本研修. 教室多媒体教学设备. 音箱. 计 算 机. 投影机. 投影幕. 实物展示台. 多媒体中央控制系统. 功放系统. 多媒体讲台. DVD 、录像机. 视频摄像头. 交互电子白板. 电子交互墙. 2011 年南通市中小学暑期校本研修. 2011 年南通市中小学暑期校本研修. 中央控制系统 : 将多媒体教室各种媒体进行有机控制,通过中央控制面板来操作,选择媒体、切换媒体。.

Download Presentation

2011 年南通市中小学暑期校本研修

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


2011

2011年南通市中小学暑期校本研修

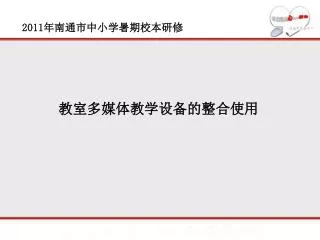

教室多媒体教学设备的整合使用


2011

2011年南通市中小学暑期校本研修

维修故障分析图示


2011

2011年南通市中小学暑期校本研修

教室多媒体教学设备

音箱

计 算 机

投影机

投影幕

实物展示台

多媒体中央控制系统

功放系统

多媒体讲台

DVD、录像机

视频摄像头

交互电子白板

电子交互墙


2011

2011年南通市中小学暑期校本研修


2011

2011年南通市中小学暑期校本研修

中央控制系统:

将多媒体教室各种媒体进行有机控制,通过中央控制面板来操作,选择媒体、切换媒体。

多媒体计算机及校园网:

投放电子幻灯;演示多媒体课件、交互教学;实现网上视频点播,做到网络资源共享。

投影机:

能支持RGB、S-VIDEO信号,能将电脑、展示台、影碟机等媒体的信号投影到银幕上,多媒体教室的投影机一般亮度达3000ANSI 以上,分辨率高于800× 600


2011

2011年南通市中小学暑期校本研修

视频展示台:

摄取展示文稿讲义、图片、照片、标本模型、实验器皿等等图文资料和小型实物;摄取展示幻灯投影片,替代传统的投影仪、幻灯机的功能。由于它能够摄取实物,大大地拓宽了它的使用范围,方便了教学。

DVD、影碟机:

便于在教学中穿插播放影视资料、播放电视录像教材。

无线话筒及音响设备:

完成教师授课扩音;扩放电视录像、多媒体课件、视频点播的声音信号。


2011

2011年南通市中小学暑期校本研修

电子白板:

电子白板是汇集了尖端电子技术、软件技术等多种高科技手段研发的高新技术产品,它通过应用电磁感应原理,结合计算机和投影机,可以实现无纸化办公及教学。


2011

多媒体中央控制器

2011年南通市中小学暑期校本研修

笔记本

台式机

视频

投影机

设备连接示意

电源

电源

视频

音频

功放

音响

网络线

音频

展台

DVD

视频

屏、白板

电源

电源

总电源

校园网


2011

用遥控器关投影机

开电脑主机

电脑正常关机

用遥控器开投影机

待投影机上指示灯闪烁停止

关掉总电源

打开总电源

2011年南通市中小学暑期校本研修

前题:相关连线已接好后

注意

关机

开机

注:无中央控制系统


2011

2011年南通市中小学暑期校本研修

投影机:

能支持RGB、S-VIDEO信号,能将电脑、展示台、影碟机等媒体的信号投影到银幕上,教室的投影机亮度一般要求达2500ANSI 以上,分辨率高于800× 600,对比度500:1

江苏要求:

普通教室:投影机亮度2500-3000ANSI

分辨率高于1024×768以上

对比度1000:1

投影幕80-100寸


2011

2011年南通市中小学暑期校本研修

投影机需关注的参数


2011

2011年南通市中小学暑期校本研修

1、分辩率(Reslution)

投影机的分辨率是与所连接的电脑密不可分的。电脑分辨率大致有以下几种标准:VGA(640*480)、SVGA(800*600)、

XGA(1024*768)、SXGA(1280*1024)、UX-GA(1600*1200)等。现在一般商用台式电脑的标准为XGA,笔记本电脑为SVGA,其中SVGA,XGA是市场主流。

投影仪的分辨率通常指该投影仪内部核心呈像器件的物理分辨率。当前投影仪的物理分辨率(又称真实分辨率)一般为SVGA(800×600)、XGA(1024×768)、XGA(1280×1024),其兼容分辨率一般比其物理分辨率高一个台阶。分辨率越高,表示投影仪显示精细图像的能力越强。

计算机连接投影机时,应调到和投影机分辨率一致的状态。


2011

2011年南通市中小学暑期校本研修

2、亮度(Brightness)

投影机的亮度单位有三种:流明(LUMEN),勒克斯(LUX),ANSI流明.现已基本统一于ANSI流明这种单位.ANSI是American National Standards Institute 的英文缩写,即美国国家标准协会。

亮度是投影机极为关键的性能指标,直接关系到观看者是否能清晰辨认屏幕上的图形文字。一般来讲,投到100英寸到120英寸(2.13米-2.44米)宽的屏幕,有2000ANSI流明左右足够了,若有3000ANSI流明效果非常理想.当然,越亮的机器肯定越贵。注意;如有灯光特别是阳光照射到屏幕上,投影机亮度要适当增加。

江苏要求教室内投影机亮度:2500-3000ANSI


2011

2011年南通市中小学暑期校本研修

3.对比度(Contrast Ratio)

对比度最基本的形态是亮区对暗区的比例,良好的对比度使得画面显得有很高的分辨率,如果一个画面只能显示白色和黑色,而不能显示出阴影区域或黑暗区域的细微层次变化,我们就失去了画面的精细效果。投影机的对比度反映的是投影机所投影出的画面最亮与最暗区域之比,对比度对视觉效果的影响仅次于亮度指标。

由于对比度反映了一个画面明暗变化的范围大小,因此对比度越大,效果越精微。


2011

2011年南通市中小学暑期校本研修


2011

2011年南通市中小学暑期校本研修

4.均匀度(Uniformity)任何投影机射出的画面都会有中心区域与四角的亮度不同的现象.均匀度就是反映边缘亮度与中心亮度的比值,均匀度越高,画面的均匀一致性越好.

5.灯泡寿命(Lamp Life) LCD,DLP 和LCLV投影机都有外光源,其寿命直接关系到投影机的使用成本,所以在购买时一定要问清灯泡寿命和更换成本。LCD投影机的灯炮寿命一般为2000小时,更换成本约为2000-3000元。

6.特殊功能(Special function)现在一些厂家为满足用户的需要开发出一些特殊功能,比如无级局部放大功能,激光教鞭,中文菜单等。有些功能还是相当实用的,用户可根据需要选择。


2011

2011年南通市中小学暑期校本研修

耗材

投影仪普遍采用的是金属卤素灯泡、UHP灯泡、UHE灯泡这三种光源。


2011

2011年南通市中小学暑期校本研修

灯泡的种类及特性

  • 目前投影机普遍采用的是金属卤素灯泡、UHE灯泡、UHP灯泡这三种光源。

  • 生产灯泡的主要厂家

    德国OSRAN

    荷兰PHILIPE

    日本USHION


2011

2011年南通市中小学暑期校本研修

  • 金属卤素灯泡的优点是价格便宜,缺点是半衰期短,一般使用1000小时左右亮度就会降低到原先的一半左右。并且由于发热高,对投影机散热系统要求高,不宜做长时间(4小时以上)投影使用。


2011

2011年南通市中小学暑期校本研修

  • UHE灯泡的优点是价格适中,在使用4000小时以前亮度几乎不衰减。由于功耗低,习惯上被称为冷光源。UHE灯泡是目前中档投影机中广泛采用的理想光源

  • UHP灯泡的优点是使用寿命长,一般可以正常使用6000小时以上,并且亮度衰减很小。UHP灯泡也是一种理想的冷光源,但由于价格较高,一般应用于高档投影机上。

与UHE灯泡相比,不仅在相同功耗下,UHP灯泡能产生大光量,并能有效地抑制闪烁情况的发生,而且外形更小巧,亮度衰减更小,寿命更长。


2011

2011年南通市中小学暑期校本研修

哪些原因对灯泡寿命有影响

1)断电不散热 2)频繁开关机

3)长时间不使用 4)电压不稳定

5)风扇散热不畅 6)连续工作过长

7)假灯泡(改装灯泡)


2011

2011年南通市中小学暑期校本研修

常见故障处理

  • 非正常断电后怎么办?

    20分钟以后再开机

  • 何时更换灯泡?

    风扇启动后停止,无法点亮灯泡。

    投影机提示更换灯泡。

  • 图象扭曲或偏移?

    投影机重置

  • 文字不够清晰?

    调PC分辨率或投影机调焦或按投影机AUTO键

  • 无法开机或遥控失灵?

    断电后重新启动投影机


2011

2011年南通市中小学暑期校本研修

  • 少一个颜色或全屏都是红色时,怎么办?

连线虚或经常插拔导致的短线

  • 1、2、3 红、绿、兰基色

  • 6、7、8 红、绿、兰屏蔽线

  • 行同步

  • 场同步

  • 5 、10 数字地线

  • 外层屏蔽线

红、绿、兰、黄、白、棕、黑


2011

2011年南通市中小学暑期校本研修

笔记本信号不能切换到投影机?

1笔记本输出未作切换 Fn+F8(部分不是)

2投影机输入未做选择(RGB选择)

3已切换,也作了选择:

笔记本分辨率太高

笔记本刷新率太高(或颜色数太高)

笔记本驱动不正确

VGA接线不标准(如五线)


2011

2011年南通市中小学暑期校本研修

投影机遥控器的功能

“VIDEO”     视频信号

“RGB”        计算机信号

“LASER”      教鞭

“STANDBY/ON”电源开关

“MENU”      菜单

“MAGNIFY”   局部放大

“FREEZE”    静像

“FOCUS”     对焦

“ZOOM”      变焦


2011

2011年南通市中小学暑期校本研修

关机:

按下遥控器上的“STANDBY/ON” ,并持续4秒以上,直到灯泡熄灭   待投 影机指示灯不闪(15秒左右),切断电源

注意事项

a、不要关机后,就马上移动投影机。

b、不要频繁的开/关机。

c、不要长时间开机。

d、注意防尘。


2011

2011年南通市中小学暑期校本研修

数字展示台

  • 展示台的分类

  • 数字展示台作为分配器的工作原理

  • 非常用功能介绍

  • 常见故障处理


2011

2011年南通市中小学暑期校本研修

视频展示台的分类

视频展示台

水平电视线:480线

光学变焦:16倍

优点:图象动作连续

缺点:图象闪烁

数字展示台

像数:85万

水平电视线:480线

光学变焦:16倍

缺点:图象动作不连续

优点:图象清晰,无闪烁,图象稳定。


2011

2011年南通市中小学暑期校本研修

常见故障处理

  • 不能变焦时怎么办?

    物体上下移动,强制变焦。

  • 信号不能分配时的处理?

    重新开机或临时更改连接线。

  • 图象不够明亮时?

    调整对比度,亮度。


2011

2011年南通市中小学暑期校本研修

使用方法:

开机

展开摄像头与照灯,并调整好位置

打开电源“开/关”

功能介绍

a、照灯的开/关与切换 b、调焦

c、对焦 d、亮度

关机

关闭“开/关”   将摄像头与照灯复位。

注意事项

a、课前要做好设备的调试。

b、更换图片或投影片时要注意“遮挡”。

c、不要用笔在“白板”上点、画。


2011

2011年南通市中小学暑期校本研修

投影屏幕

分类

按工作方式分类,通常可分为正投屏幕和背投屏幕。正投幕就是投影机与人在幕的同侧,靠反射光线观看画面;而背投幕则是人和投影部件分别在投影幕的两侧,光线需要透过投影幕,人才能看到画面。

按材质可以简单分为软屏幕和硬屏幕,而其中正投幕以软幕为主,背投幕则以硬幕居多。在软屏幕中包括有白屏幕、珠光屏幕和金属屏幕,硬屏幕则包括有平面屏幕和弧形屏幕。

按照使用方式则有如下分类:快速折叠幕,电动幕,手拉自锁幕,支架幕,拉线幕,地拉幕,画框幕等等。


2011

2011年南通市中小学暑期校本研修

投影屏幕

投影屏幕易发生的问题

1、拉下后不回收

2、无法自锁

3、脱落

注意:

回收时应慢慢松手,严禁快速回弹。

墙面螺栓较松或快脱落时要及时固定


2011

2011年南通市中小学暑期校本研修

交互式电子白板

交互式电子白板可以与电脑进行信息通讯,将电子白板连接到PC,并利用投影机将PC上的内容投影到电子白板屏幕上,在专门的应用程序支持下,可以构造一个大屏幕、交互式的协作会议或教学环境。利用特定的定位笔代替鼠标在白板上进行操作,可以运行任何应用程序,可以对文件进行编辑、注释、保存等在计算机上利用键盘及鼠标可以实现的任何操作。


2011

2011年南通市中小学暑期校本研修

交互式电子白板

电阻压感式

工作原理:触摸屏是一种用手指或笔触及屏幕上所显示的选项来完成指定的工作的人机交互式输入设备。白板表面由一个有弹性的导电层薄膜覆盖在一个刚性的导电层上,当某一点受到压力时,两层膜在这点上造成短路,控制器检测出受压点的坐标值(手指或笔触及的位置),经接口送入计算机,这是属于电阻膜式的触摸屏。

特点:可以使用任何东西代替输入笔,电阻膜式触摸屏的优点是响应速度快,分辨率高(可达4096×4096点)。


2011

2011年南通市中小学暑期校本研修

交互式电子白板

电磁感应式

工作原理:由笔划感应器作为书写白板的笔划接收设备,通过嵌入其中的核心软件,在感应区进行笔划捕捉。当电磁笔在白板上书写或操作时压力触动笔套内的发生器工作,吸附在白板边缘的感应器及相应软件就根据这些信号来定位笔的水平、垂直位置,从而在电脑中生成一点坐标,记录下白板上的信息,再经接口送入计算机。 一般在屏幕周围都有一圈线装感应器或在屏幕直角处有感应块。

特点:它具有稳定、可靠、响应速度快、分辨率高、无噪声、定位准确,操作灵敏等特点。


2011

2011年南通市中小学暑期校本研修

交互式电子白板

红外线+超声波

工作原理:电子白板通过吸附在白板上的两个声波接收器接收并传送由白板笔在书写时发出的超声波到本地计算机,从而将书写在白板上的任意笔迹及现场的声音记录在本地计算机,它们电子笔可以发出红外线和超声波信号,在白板上端的两个角上有接受器,从而完成感应定位的工作。 特点:感应稳定,功能强大、同时增加了普通电子白板的功能。


2011

2011年南通市中小学暑期校本研修

交互式电子白板

虚拟电子白板

工作原理:其实它是红外线+超声波电子白板的分离产品,它只是由电子笔和感应接受器组成,可以安装在墙壁和黑板上,将他们改装成交互式电子白板。 特点:安装使用灵活不受板面的大小影响。


2011

2011年南通市中小学暑期校本研修

电子白板工作模式

  电子白板常用的工作模式有以下4种:交互模式、标注模式、白板模式和管理模式。

  交互模式下整块电子白板变成了巨大的触摸屏,电子笔就有如计算机的鼠标可以随意操作计算机;

  标注模式则是演讲、授课最实用的工作模式,这种模式下使用者可以在任何画面进行注释、圈圈点点,所有内容都可以同步保存到计算机;

  白板模式则是提供类似于传统黑板的板面,使用者可以在上面随意书写、板书、画图、擦除,所有内容都可同步保存到计算机;

  管理模式实现对白板上书写的内容进行编辑管理。


2011

2011年南通市中小学暑期校本研修

电子白板的应用

(以Smart为主)


2011

2011年南通市中小学暑期校本研修

白板的使用

定位:是白板使用前的准备工作,新电脑的接入、白板移动后,均需定位

基本操作

1.移动、添加工具;墨水层的应用;浮动工具栏设置/复位;

桌面、WORD、EXCEL、PPT中作标记等(保存至文件中);

2.主要工具:鼠标右键、放大镜、软键盘、遮罩层、聚光灯的应用;如何设置笔的颜色?怎么擦除?


2011

2011年南通市中小学暑期校本研修

3.图库资源使用(插入图片、动画、图片属性设置)

4.主要工具的使用;画圆、设置相关项(线型、填充、颜色等);

5.魔术笔:聚光灯、放大镜(与放大镜工具比较)、标记(如何实现?)(用聚光灯工具)

6.手写识别:中文、英文、图形识别、数学识别(公式 图形 表格)

7.遮罩:遮罩层、对象遮罩(四边形)、笔触遮罩、表格遮罩

8.数学工具:量角器、直尺、圆规;标准多边形、分裂;


2011

2011年南通市中小学暑期校本研修

The End
