  1. זיהוי שפות בתמונות אולטרה סאונד מבצעים : 03187244 רוני ביתן 03220141 יובל נאמן מנחה: חן שגיב פרס על שם תומס שוורץ - יוני 2000

  2. מבוא • זיהוי שפות בתמונת אולטרה סאונד במטרה למצוא את היחס בין הרקמה לנוזל . • רקמה • נוזל

  3. חסרונות/יתרונות • תמונה רועשת ולא ברורה. • מעבר שפה לא חד. • חוסר הומוגניות. • אפשר לבצעבינאריזציה.

  4. אלגוריתם שיפור תמונה בינאריזציה\פיצול פעולות בינאריות פעולות בינאריות איחוד

  5. שיפור תמונה • סינון רעשים . • מתיחה של רמות אפור. Gaussian Stretch

  6. שיפור תמונה • סינון רעשים . • מתיחה של רמות אפור. Gaussian Stretch

  7. שיפור תמונה • סינון רעשים . • מתיחה של רמות אפור. Gaussian Stretch Stretch

  8. בינאריזציה/פיצול • פתרון לבעיית חוסר הומוגניות. • הפרדה ברורה בין “רקמה” (לבן) ל”נוזל” (שחור). • פיצול ע”י “הבהרה” ברמות שונות.

  9. פעולות בינאריות • החלקה של התמונה • השלמת “חורים” ומחיקת כתמים. Dilation Median Erosion

  10. פעולות בינאריות • החלקה של התמונה • השלמת “חורים” ומחיקת כתמים. Dilation Median Erosion

  11. פעולות בינאריות • החלקה של התמונה • השלמת “חורים” ומחיקת כתמים. Dilation Median Erosion

  12. פעולות בינאריות • החלקה של התמונה • השלמת “חורים” ומחיקת כתמים. Dilation Median Erosion

  13. מציאת שפה • המרת התמונה הבינארית לתמונת “שפה” תוך שימוש בLaplacian לאלינארי. Pnew=MAX+MIN-2*Pold

  14. מציאת שפה • המרת התמונה הבינארית לתמונת “שפה” תוך שימוש בLaplacian לאלינארי. Pnew=MAX+MIN-2*Pold

  15. איחוד • התמונות משלימות אחת את השנייה . • ע”י צרוף של קטעים שונים משתי התמונות ניתן לקבל תמונה אחת מושלמת.

  16. איחוד-בעיות • יש להתעלם מתוספות בלתי רצויות. • יש לזהות קווים משלימים .

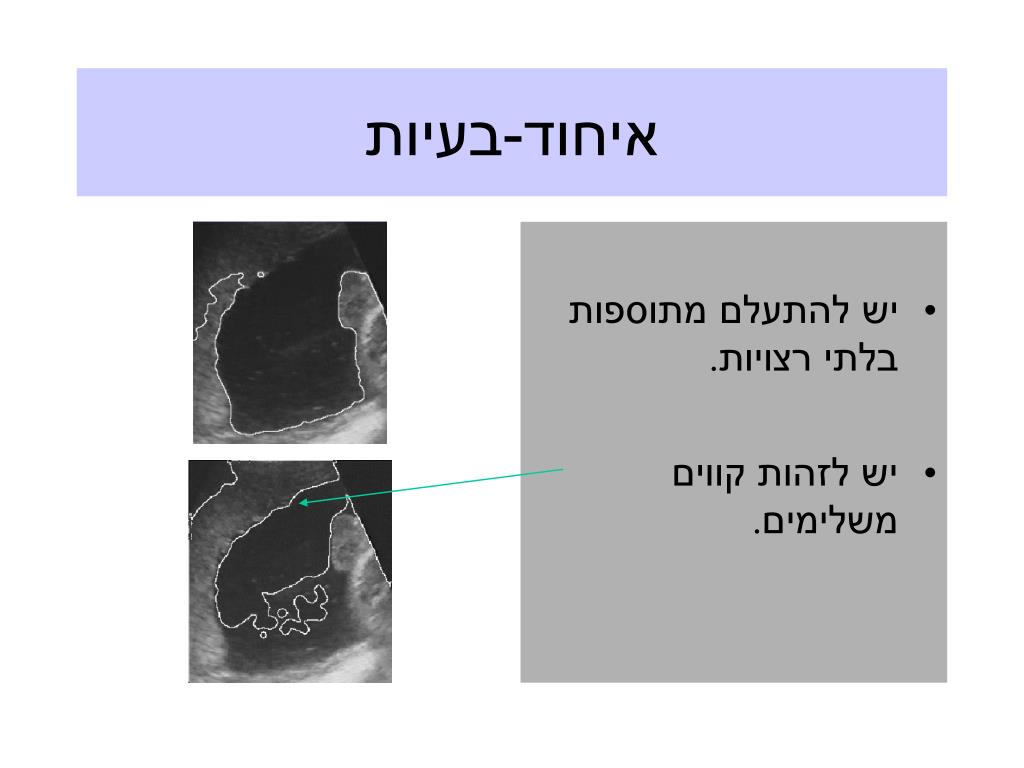

  17. איחוד-בעיות • יש להתעלם מתוספות בלתי רצויות. • יש לזהות קווים משלימים .

  18. איחוד-אלגוריתם • חלוקה למלבנים. • חיפוש “שפות” בכל מלבן. • מציאתגראדיאנטיםשל ה”שפות” במלבנים השונים • מציאת נקודה משותפת לשתי התמונות. • מציאת “המשכיות”

  19. תוצאה סופית • פעולת האיחוד התבצעה בצורה טובה. • התקבל קו דק ורציף. • הקו מפריד בין ה”רקמה” ל”נוזל” בצורה מדויקת .

  20. תוצאה סופית • פעולת האיחוד התבצעה בצורה טובה. • התקבל קו דק ורציף. • הקו מפריד בין ה”רקמה” ל”נוזל” בצורה מדויקת .

  21. ממשק משתמש
