Presentation Transcript


Chapter 6 graphical user interface gui x

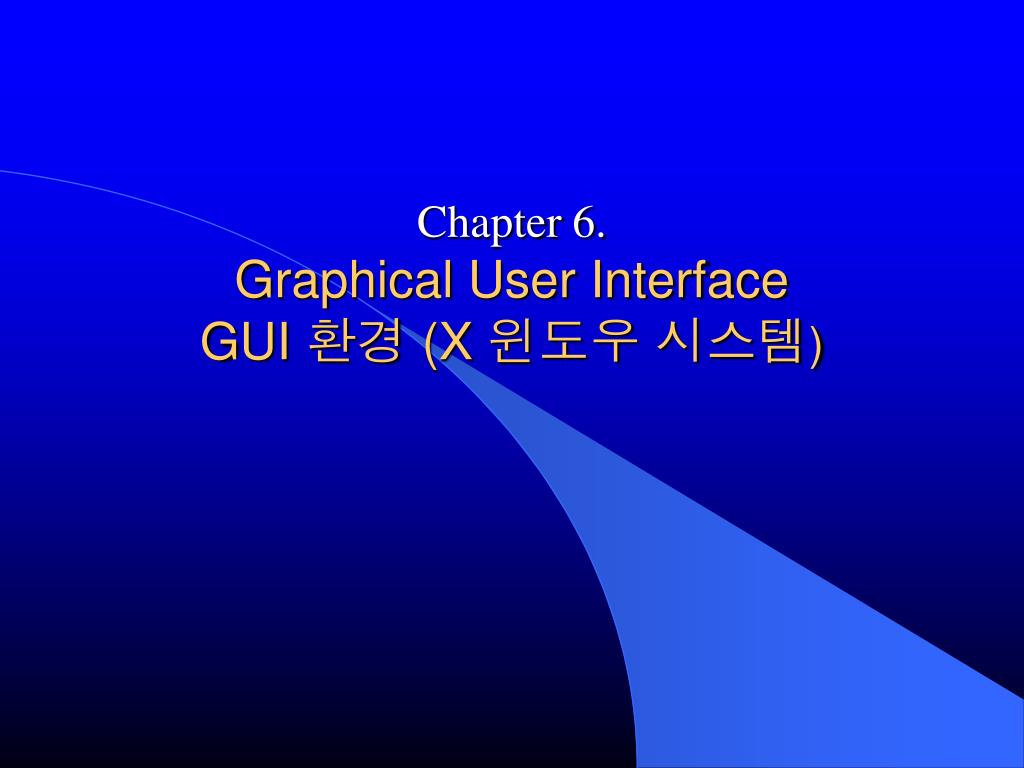

Chapter 6.Graphical User InterfaceGUI 환경 (X 윈도우 시스템)


Chapter 6 graphical user interface gui x

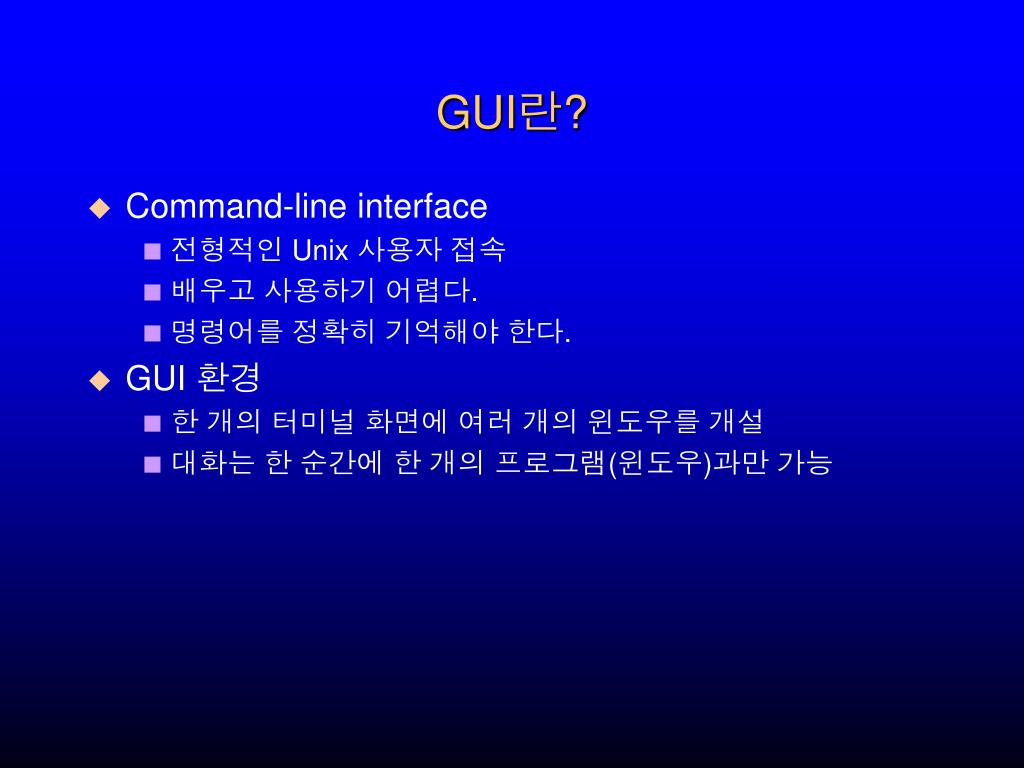

GUI란?

  • Command-line interface

    • 전형적인 Unix 사용자 접속

    • 배우고 사용하기 어렵다.

    • 명령어를 정확히 기억해야 한다.

  • GUI 환경

    • 한 개의 터미널 화면에 여러 개의 윈도우를 개설

    • 대화는 한 순간에 한 개의 프로그램(윈도우)과만 가능


Chapter 6 graphical user interface gui x

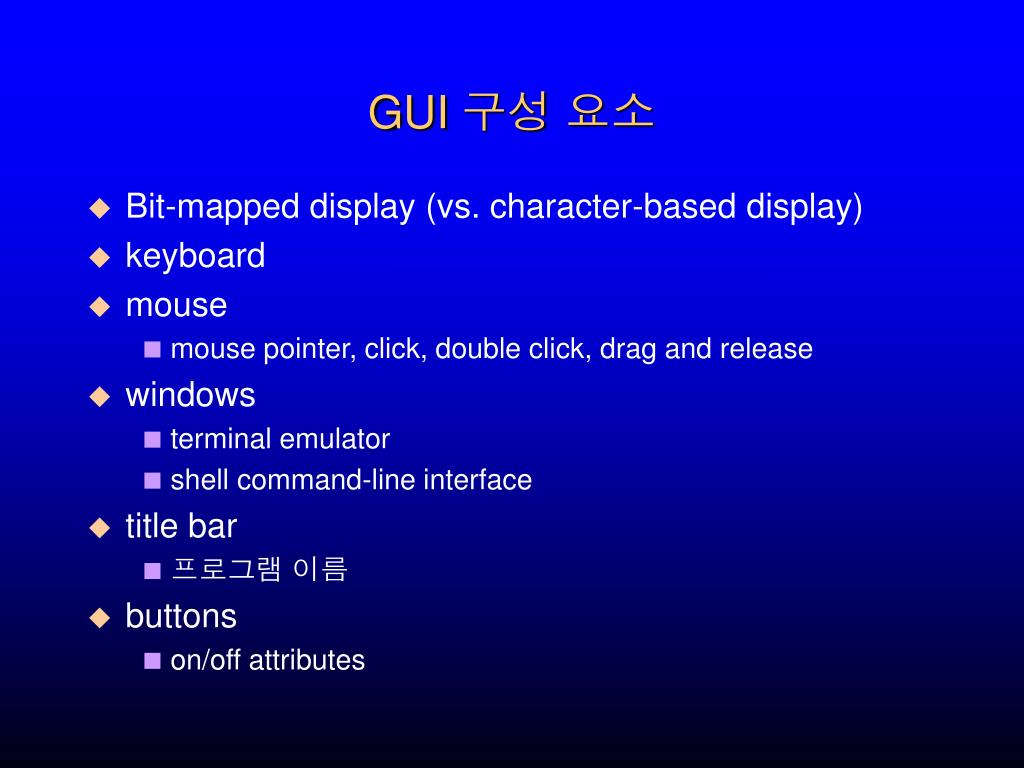

GUI 구성 요소

  • Bit-mapped display (vs. character-based display)

  • keyboard

  • mouse

    • mouse pointer, click, double click, drag and release

  • windows

    • terminal emulator

    • shell command-line interface

  • title bar

    • 프로그램 이름

  • buttons

    • on/off attributes


Gui 2

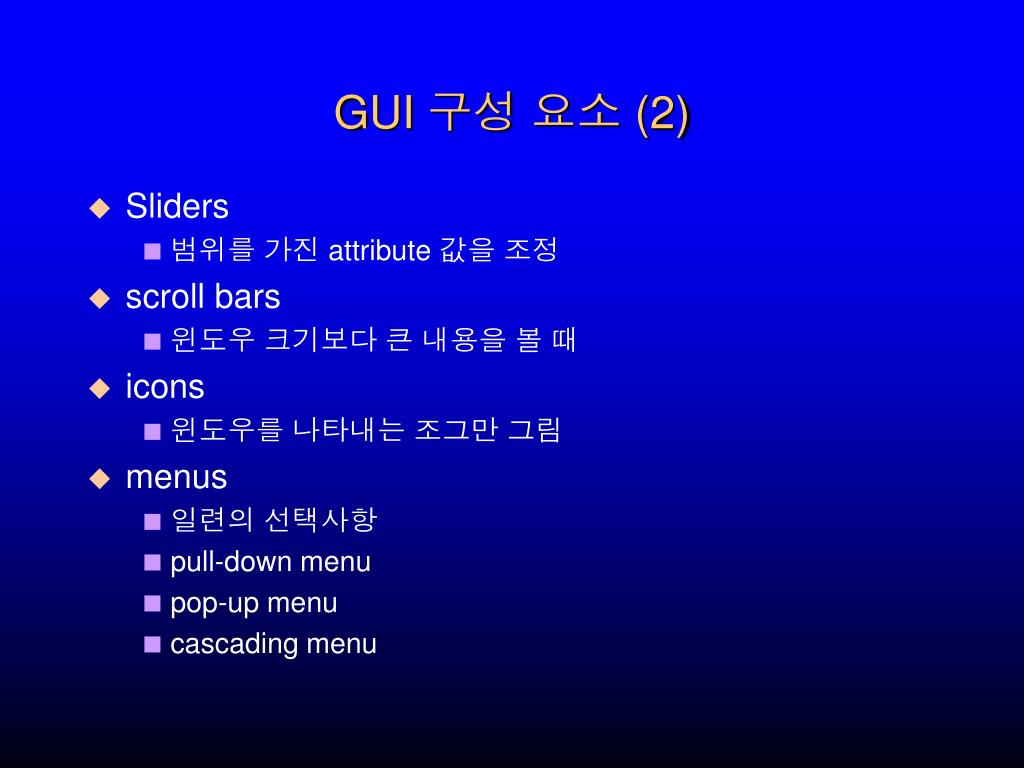

GUI 구성 요소 (2)

  • Sliders

    • 범위를 가진 attribute 값을 조정

  • scroll bars

    • 윈도우 크기보다 큰 내용을 볼 때

  • icons

    • 윈도우를 나타내는 조그만 그림

  • menus

    • 일련의 선택사항

    • pull-down menu

    • pop-up menu

    • cascading menu


Gui 3

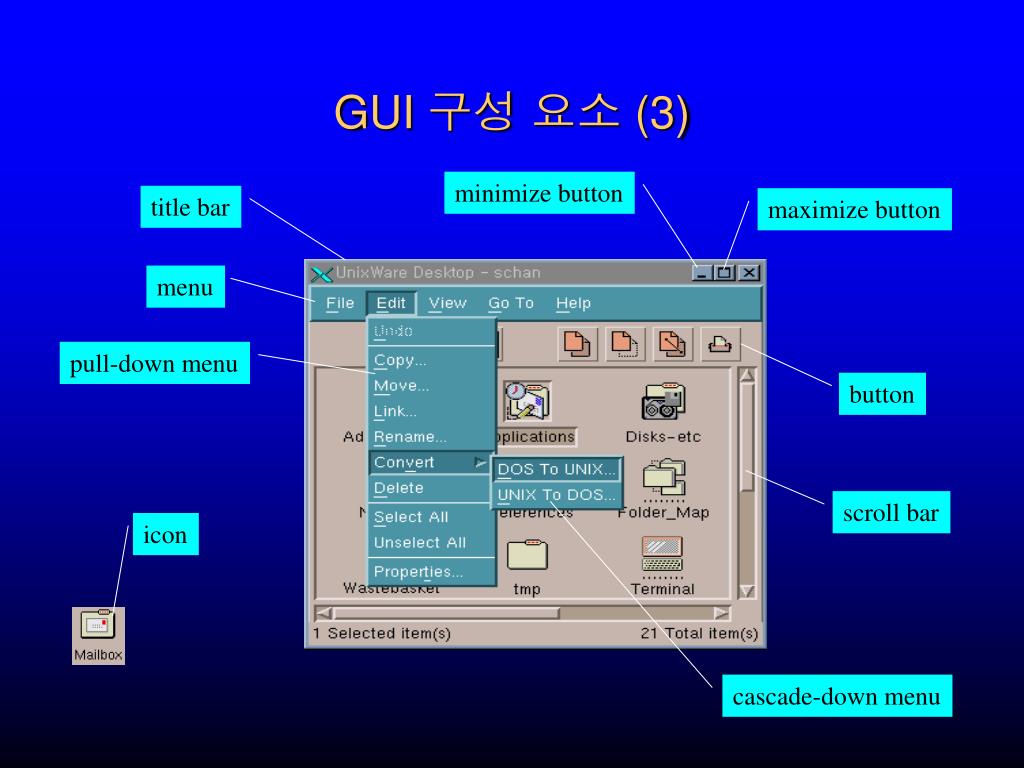

GUI 구성 요소 (3)

minimize button

title bar

maximize button

menu

pull-down menu

button

scroll bar

icon

cascade-down menu


Gui 4

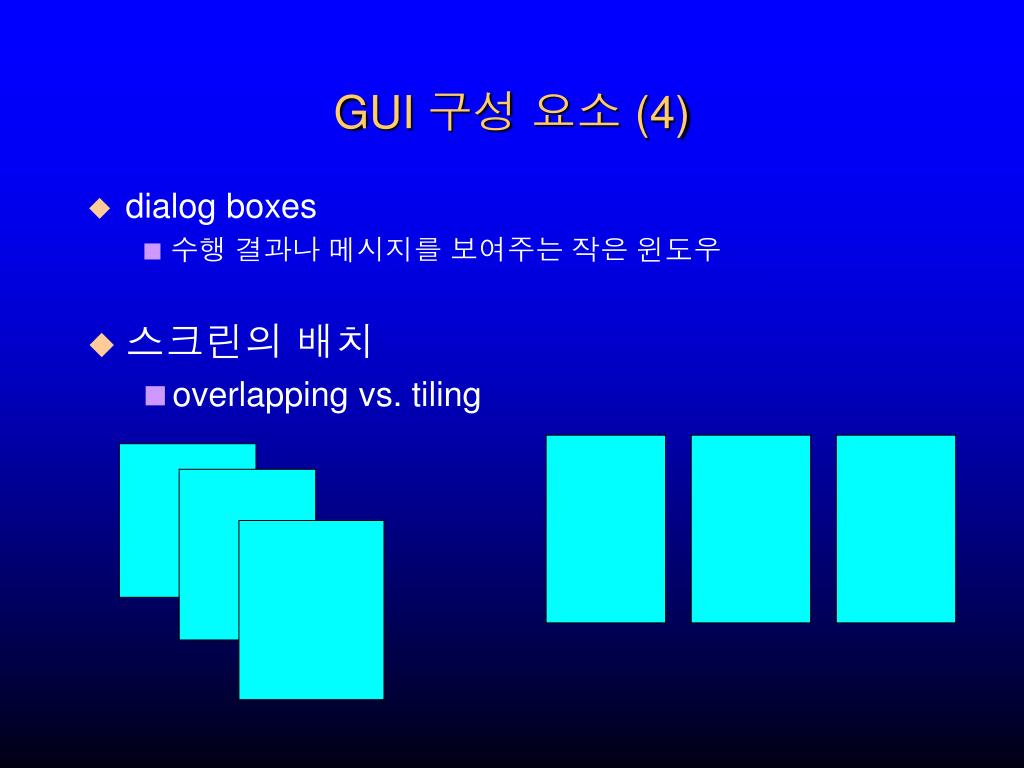

GUI 구성 요소 (4)

  • dialog boxes

    • 수행 결과나 메시지를 보여주는 작은 윈도우

  • 스크린의 배치

    • overlapping vs. tiling


Manager in gui

Manager in GUI

  • 윈도우 관리자

    • 윈도우의 모양, 조작 방법 등을 정의

    • open, close, move, resize

  • 데스크탑 관리자

    • 아이콘의 조작으로 파일의 복제, 이동, 삭제

  • 작업 공간 관리자

    • 일련의 작업 집합간에 전환이 가능하도록


Chapter 6 graphical user interface gui x

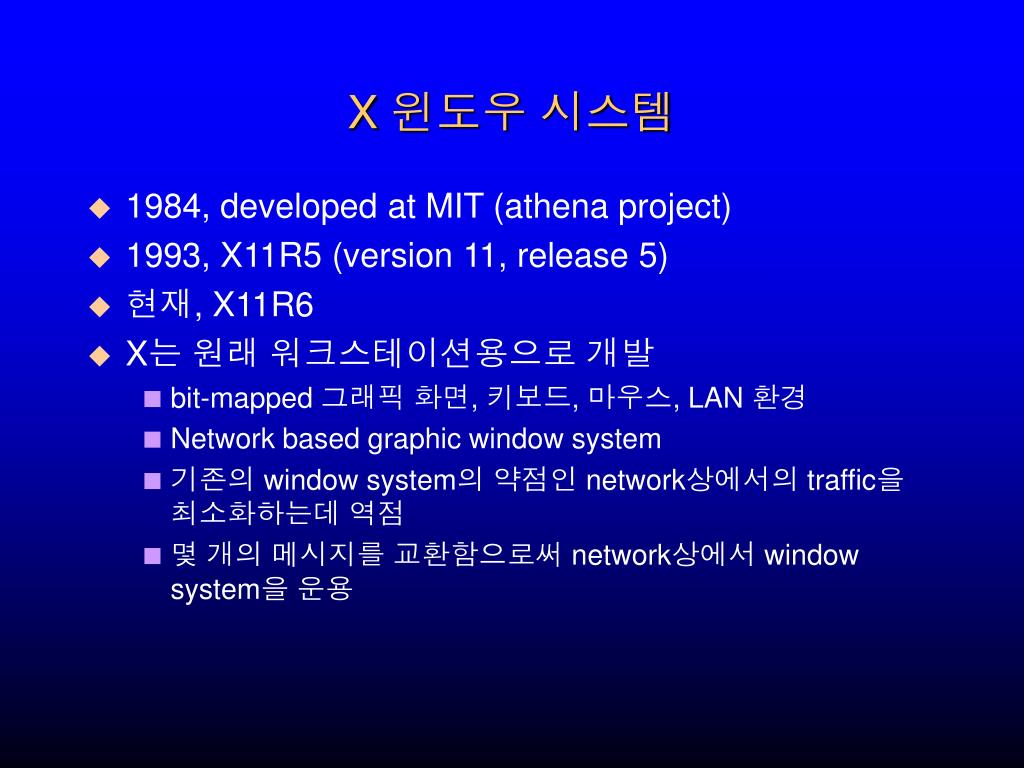

X 윈도우 시스템

  • 1984, developed at MIT (athena project)

  • 1993, X11R5 (version 11, release 5)

  • 현재, X11R6

  • X는 원래 워크스테이션용으로 개발

    • bit-mapped 그래픽 화면, 키보드, 마우스, LAN 환경

    • Network based graphic window system

    • 기존의 window system의 약점인 network상에서의 traffic을 최소화하는데 역점

    • 몇 개의 메시지를 교환함으로써 network상에서 window system을 운용


X windows basics

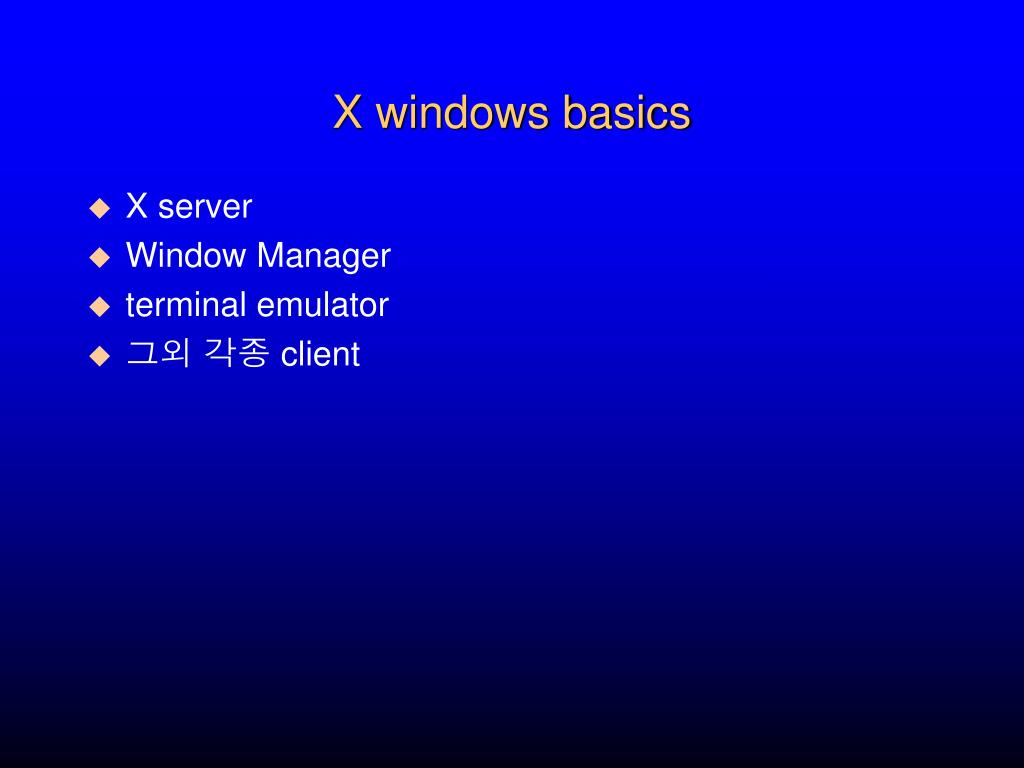

X windows basics

  • X server

  • Window Manager

  • terminal emulator

  • 그외 각종 client


Chapter 6 graphical user interface gui x

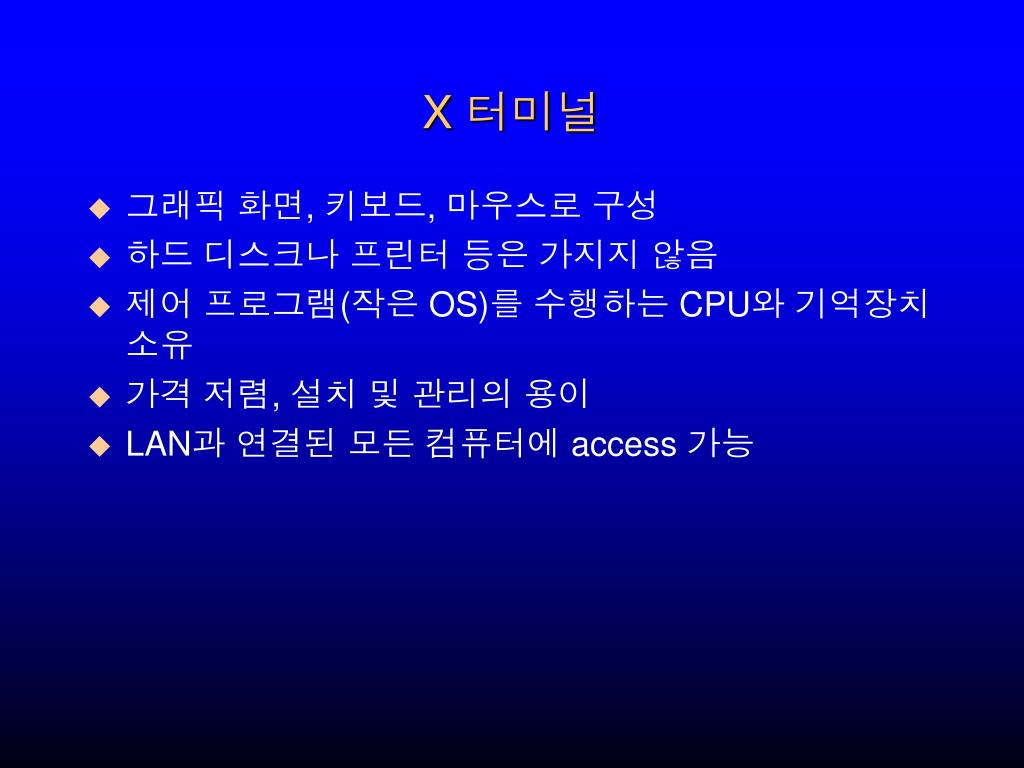

X 터미널

  • 그래픽 화면, 키보드, 마우스로 구성

  • 하드 디스크나 프린터 등은 가지지 않음

  • 제어 프로그램(작은 OS)를 수행하는 CPU와 기억장치 소유

  • 가격 저렴, 설치 및 관리의 용이

  • LAN과 연결된 모든 컴퓨터에 access 가능


Chapter 6 graphical user interface gui x

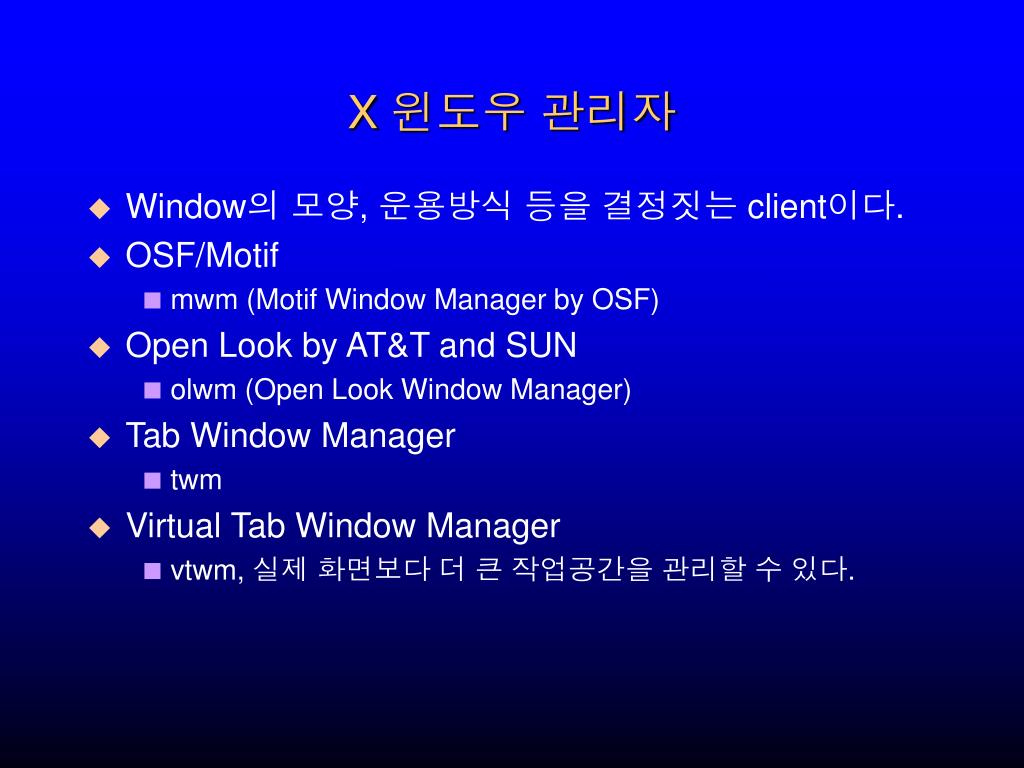

X 윈도우 관리자

  • Window의 모양, 운용방식 등을 결정짓는 client이다.

  • OSF/Motif

    • mwm (Motif Window Manager by OSF)

  • Open Look by AT&T and SUN

    • olwm (Open Look Window Manager)

  • Tab Window Manager

    • twm

  • Virtual Tab Window Manager

    • vtwm, 실제 화면보다 더 큰 작업공간을 관리할 수 있다.


Motif mwm

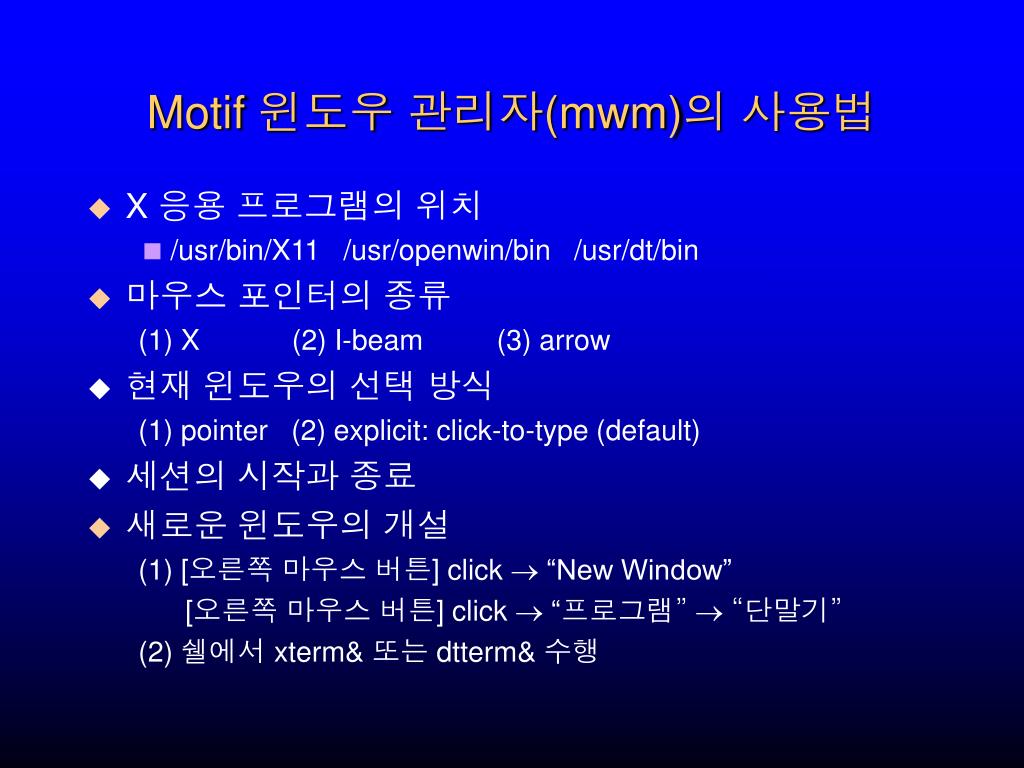

Motif 윈도우 관리자(mwm)의 사용법

  • X 응용 프로그램의 위치

    • /usr/bin/X11 /usr/openwin/bin /usr/dt/bin

  • 마우스 포인터의 종류

    (1) X(2) I-beam(3) arrow

  • 현재 윈도우의 선택 방식

    (1) pointer (2) explicit: click-to-type (default)

  • 세션의 시작과 종료

  • 새로운 윈도우의 개설

    (1) [오른쪽 마우스 버튼] click  “New Window”

    [오른쪽 마우스 버튼] click  “프로그램”  “단말기”

    (2) 쉘에서 xterm& 또는 dtterm& 수행


Motif mwm 2

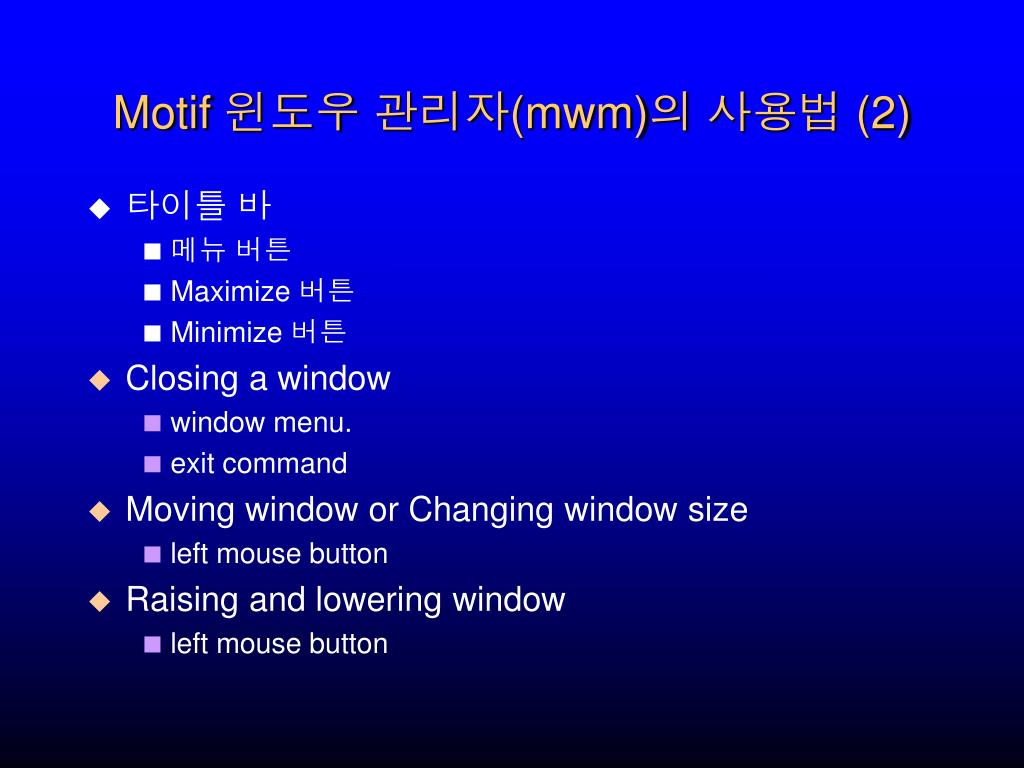

Motif 윈도우 관리자(mwm)의 사용법 (2)

  • 타이틀 바

    • 메뉴 버튼

    • Maximize 버튼

    • Minimize 버튼

  • Closing a window

    • window menu.

    • exit command

  • Moving window or Changing window size

    • left mouse button

  • Raising and lowering window

    • left mouse button


Motif mwm 3

Motif 윈도우 관리자(mwm)의 사용법 (3)

  • Using icons

    • window minimize button

  • Copying and pasting text

    • select with left, and paste with middle button

    • CDE에서는 [오른쪽버튼]  “편집(Edit)” ”복사(Copy)”

      [오른쪽버튼]  “편집(Edit)” ”붙여넣기(Paste)”

  • Scrolling text

    • xterm에서는 스크롤바에 마우스 포인터를 가져 간다.

      • [왼쪽버튼] : 아래로

      • [오른쪽버튼] : 위로

      • [가운데버튼] : 끌고가기


Xterm

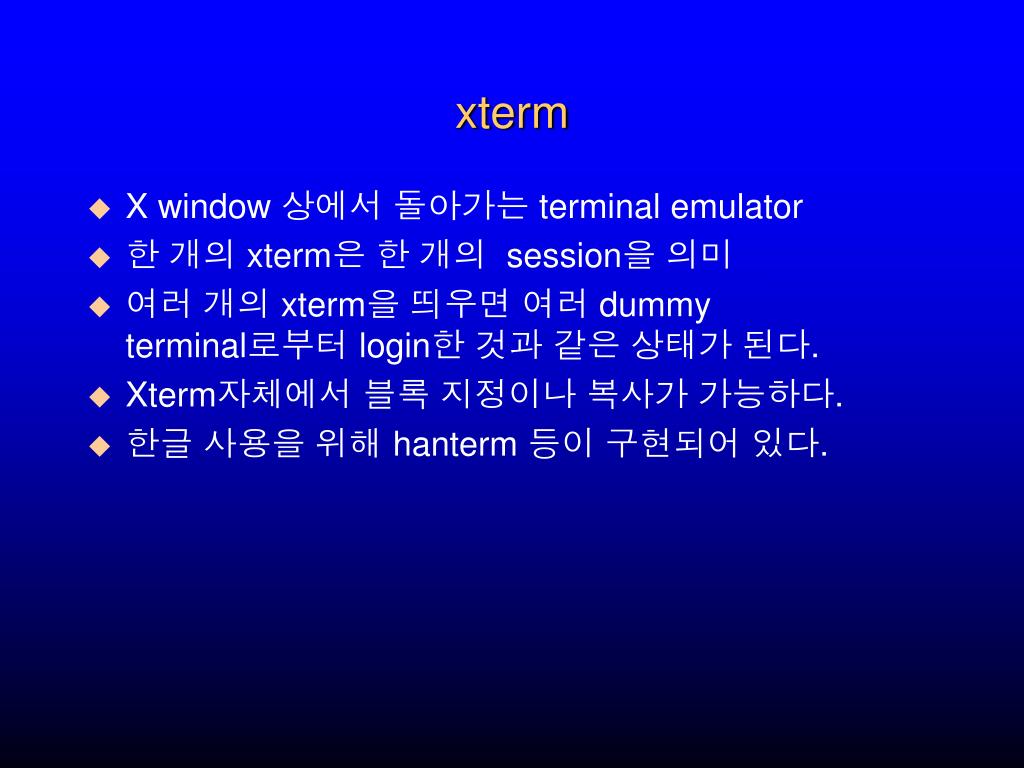

xterm

  • X window 상에서 돌아가는 terminal emulator

  • 한 개의 xterm은 한 개의 session을 의미

  • 여러 개의 xterm을 띄우면 여러 dummy terminal로부터 login한 것과 같은 상태가 된다.

  • Xterm자체에서 블록 지정이나 복사가 가능하다.

  • 한글 사용을 위해 hanterm 등이 구현되어 있다.


Chapter 6 graphical user interface gui x

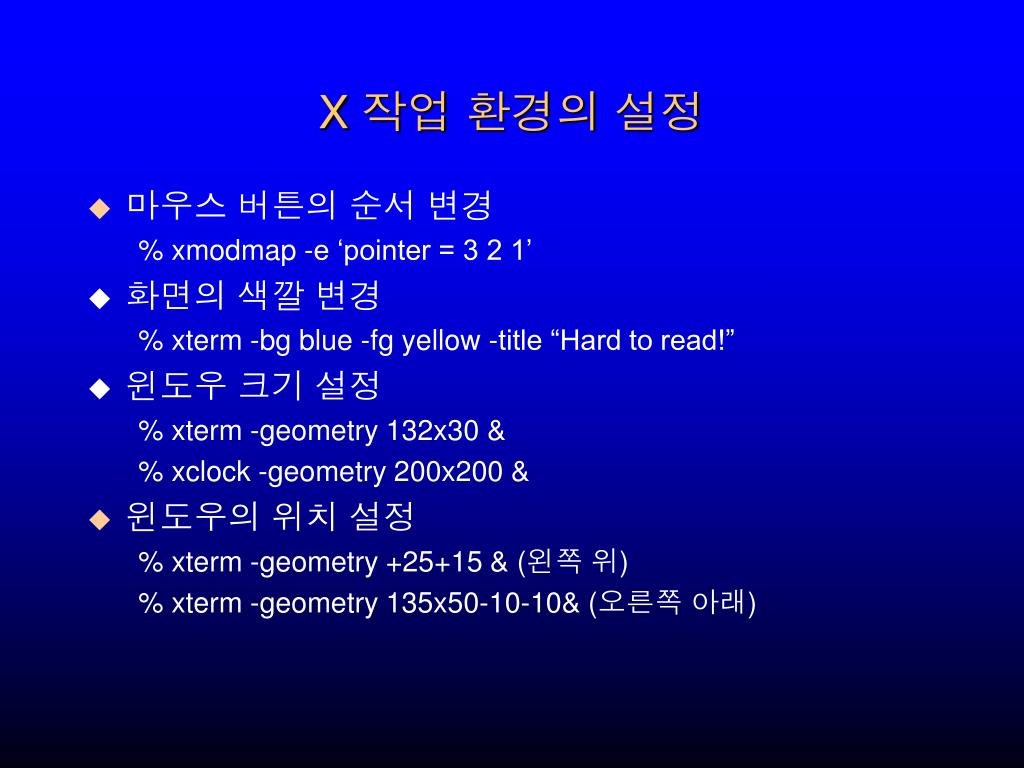

X 작업 환경의 설정

  • 마우스 버튼의 순서 변경

    % xmodmap -e ‘pointer = 3 2 1’

  • 화면의 색깔 변경

    % xterm -bg blue -fg yellow -title “Hard to read!”

  • 윈도우 크기 설정

    % xterm -geometry 132x30 &

    % xclock -geometry 200x200 &

  • 윈도우의 위치 설정

    % xterm -geometry +25+15 & (왼쪽 위)

    % xterm -geometry 135x50-10-10& (오른쪽 아래)


Resource in x windows

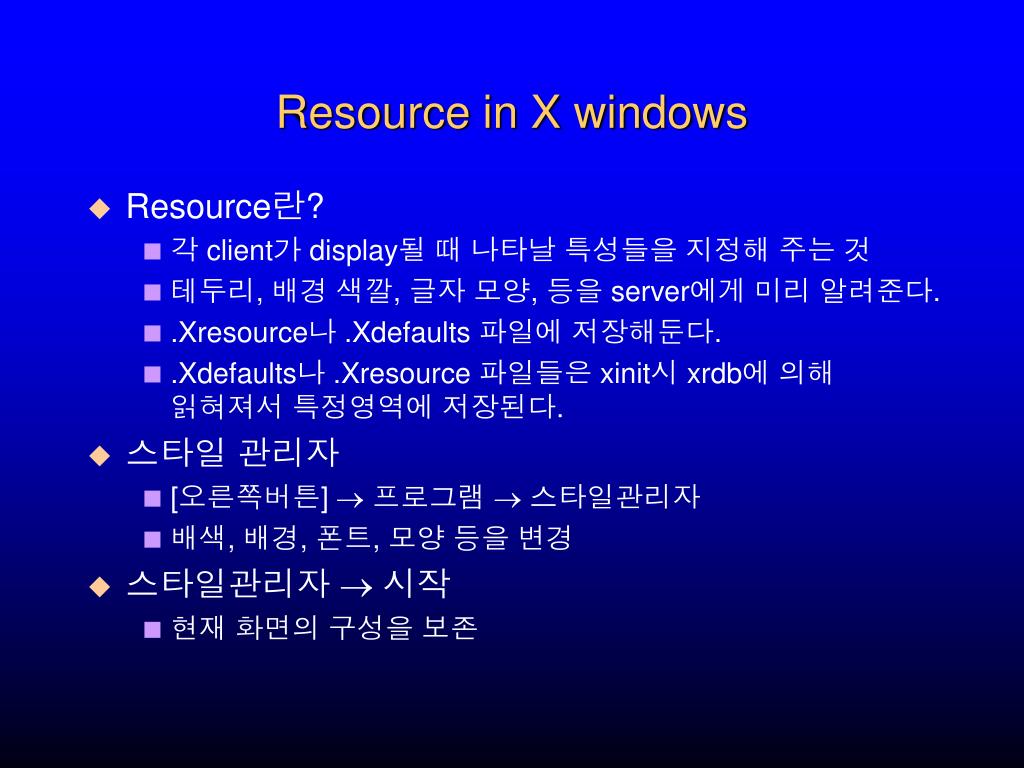

Resource in X windows

  • Resource란?

    • 각 client가 display될 때 나타날 특성들을 지정해 주는 것

    • 테두리, 배경 색깔, 글자 모양, 등을 server에게 미리 알려준다.

    • .Xresource나 .Xdefaults 파일에 저장해둔다.

    • .Xdefaults나 .Xresource 파일들은 xinit시 xrdb에 의해 읽혀져서 특정영역에 저장된다.

  • 스타일 관리자

    • [오른쪽버튼]  프로그램  스타일관리자

    • 배색, 배경, 폰트, 모양 등을 변경

  • 스타일관리자  시작

    • 현재 화면의 구성을 보존


Xsession

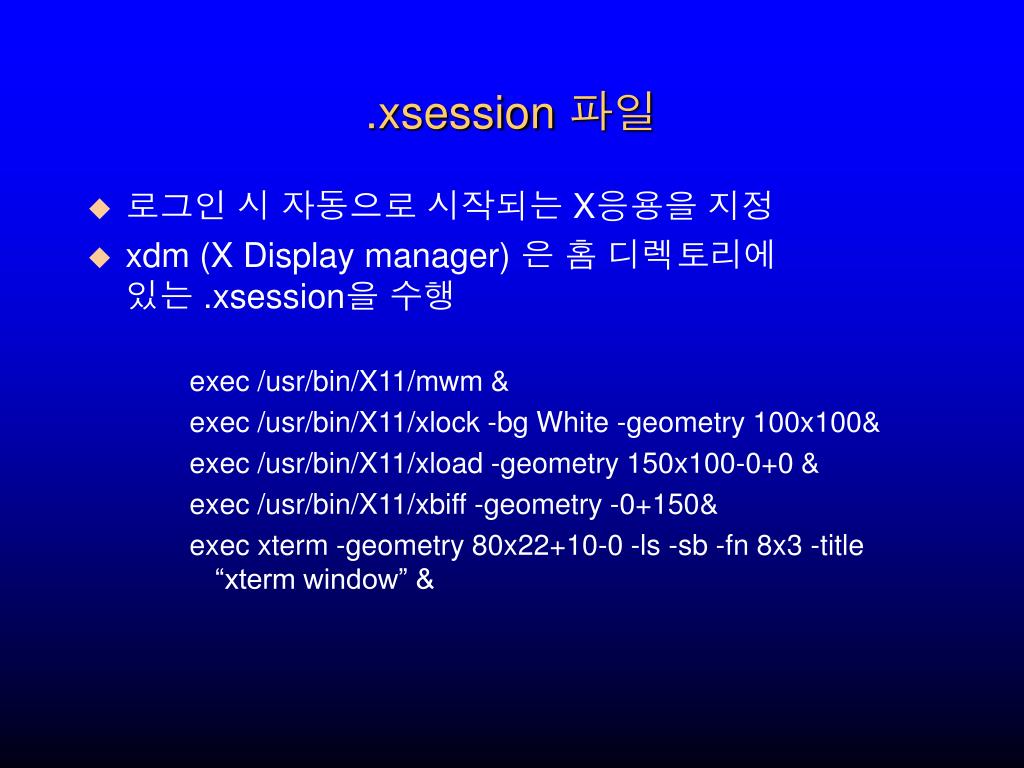

.xsession 파일

  • 로그인 시 자동으로 시작되는 X응용을 지정

  • xdm (X Display manager) 은 홈 디렉토리에 있는 .xsession을 수행

    exec /usr/bin/X11/mwm &

    exec /usr/bin/X11/xlock -bg White -geometry 100x100&

    exec /usr/bin/X11/xload -geometry 150x100-0+0 &

    exec /usr/bin/X11/xbiff -geometry -0+150&

    exec xterm -geometry 80x22+10-0 -ls -sb -fn 8x3 -title “xterm window” &


Xdefaults

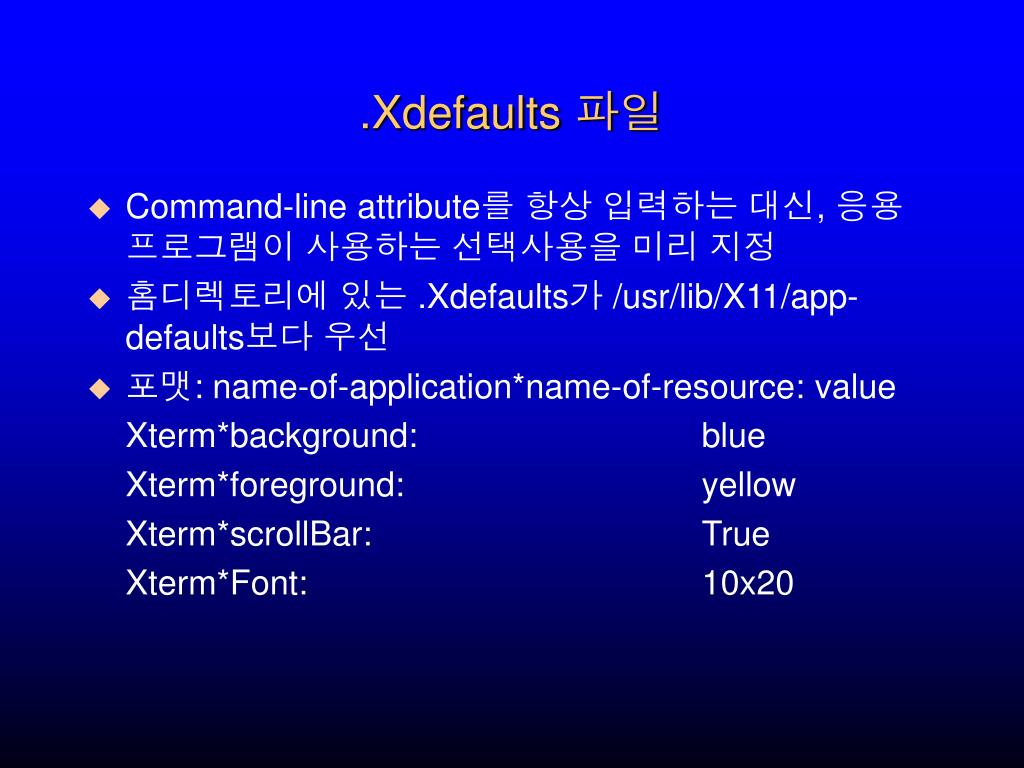

.Xdefaults 파일

  • Command-line attribute를 항상 입력하는 대신, 응용 프로그램이 사용하는 선택사용을 미리 지정

  • 홈디렉토리에 있는 .Xdefaults가 /usr/lib/X11/app-defaults보다 우선

  • 포맷: name-of-application*name-of-resource: value

    Xterm*background:blue

    Xterm*foreground:yellow

    Xterm*scrollBar:True

    Xterm*Font:10x20


Remote

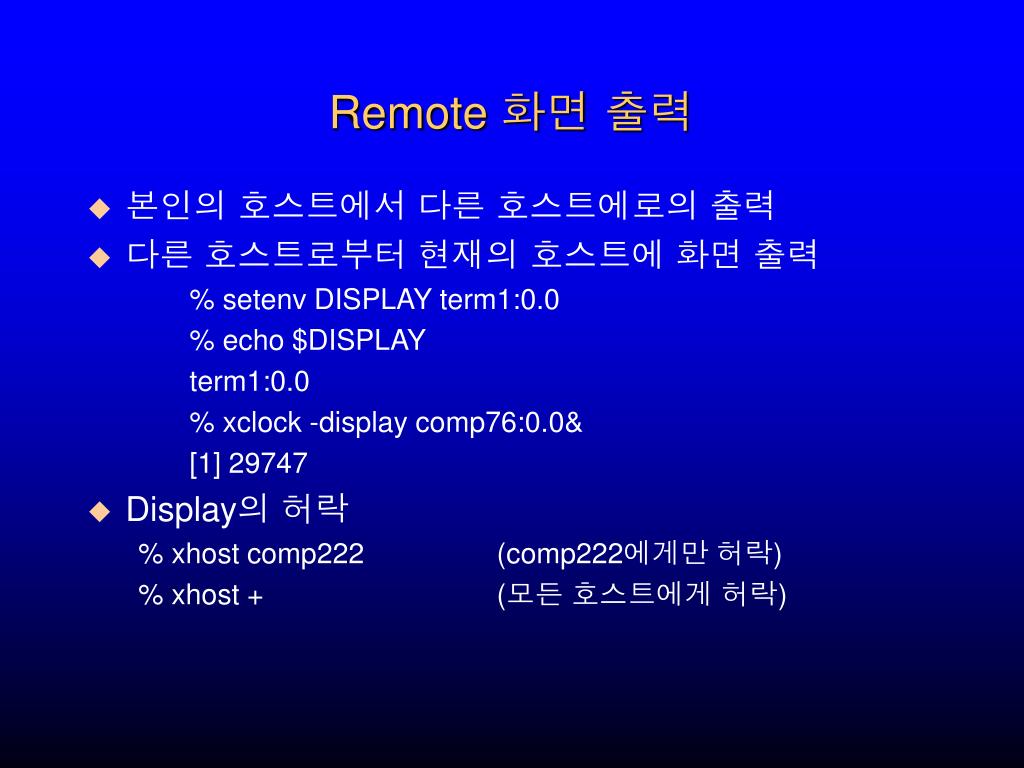

Remote 화면 출력

  • 본인의 호스트에서 다른 호스트에로의 출력

  • 다른 호스트로부터 현재의 호스트에 화면 출력

    % setenv DISPLAY term1:0.0

    % echo $DISPLAY

    term1:0.0

    % xclock -display comp76:0.0&

    [1] 29747

  • Display의 허락

    % xhost comp222(comp222에게만 허락)

    % xhost +(모든 호스트에게 허락)


X fig 6 16

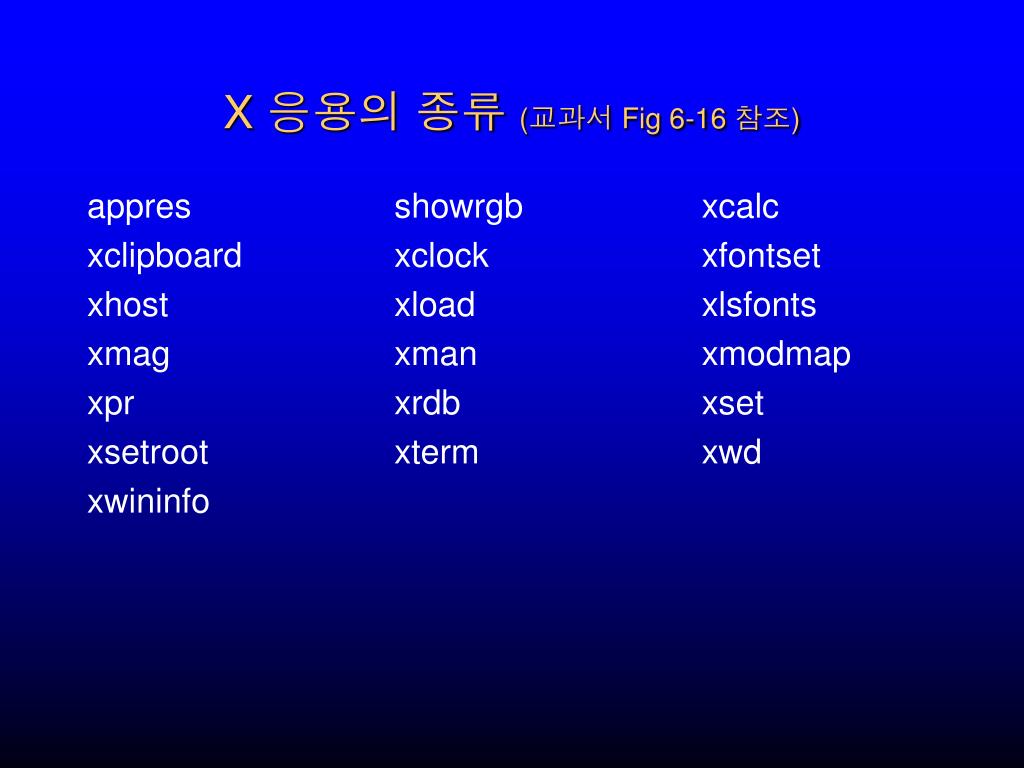

X 응용의 종류 (교과서 Fig 6-16 참조)

appresshowrgbxcalc

xclipboardxclockxfontset

xhostxloadxlsfonts

xmagxmanxmodmap

xprxrdbxset

xsetrootxtermxwd

xwininfo


  • Login
