Plaatsinginstructies

1. Plaatsinginstructies DucoClose

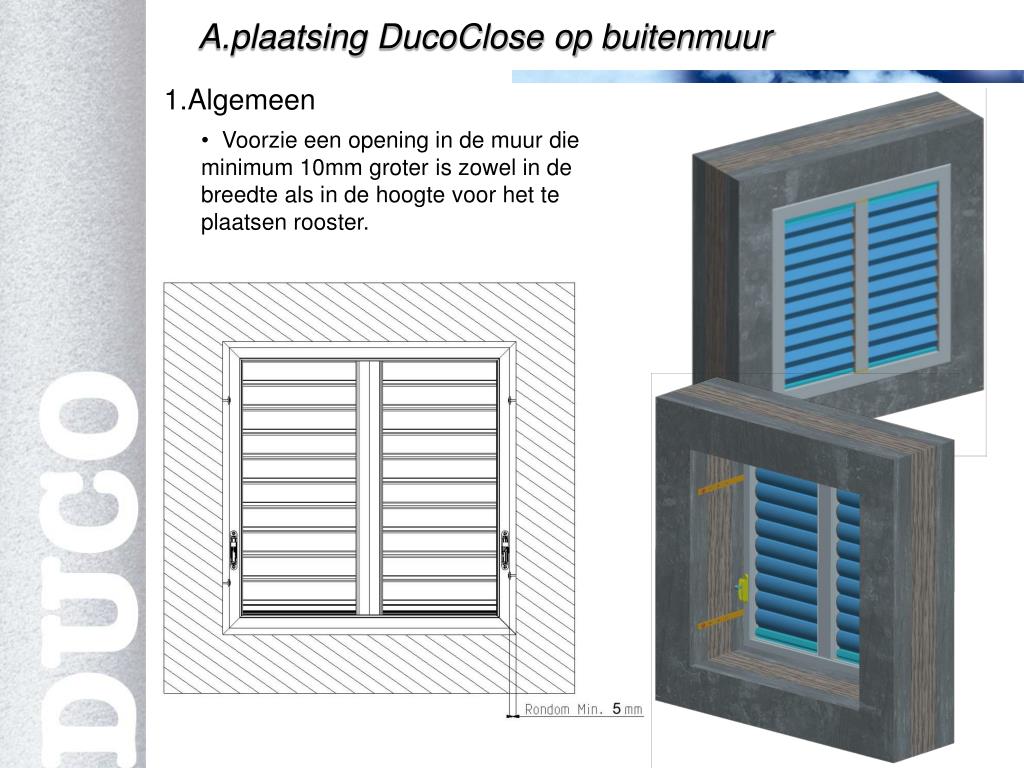

2. A.plaatsing DucoClose op buitenmuur 1.Algemeen • Voorzie een opening in de muur die minimum 10mm groter is zowel in de breedte als in de hoogte voor het te plaatsen rooster.

3. A.plaatsing DucoClose op buitenmuur 2. Rooster voorbereiden • Bevestig eerst de doken (G0009681) aan het rooster met Alu popnagels 3x6 mm (G0000061). • De eerste op 100 mm van de bovenzijde, en de laatste op 100mm van de onderzijde. De maximum tussenafstand mag nooit meer zijn dan 350mm • Voor boren met boor Ø3mm in de voorziene boorgroef.OPGELET: boor enkel door het buitenkader, niet dieper dan ±5mm!!! • Bevestig nu de doken met de Popnagel.

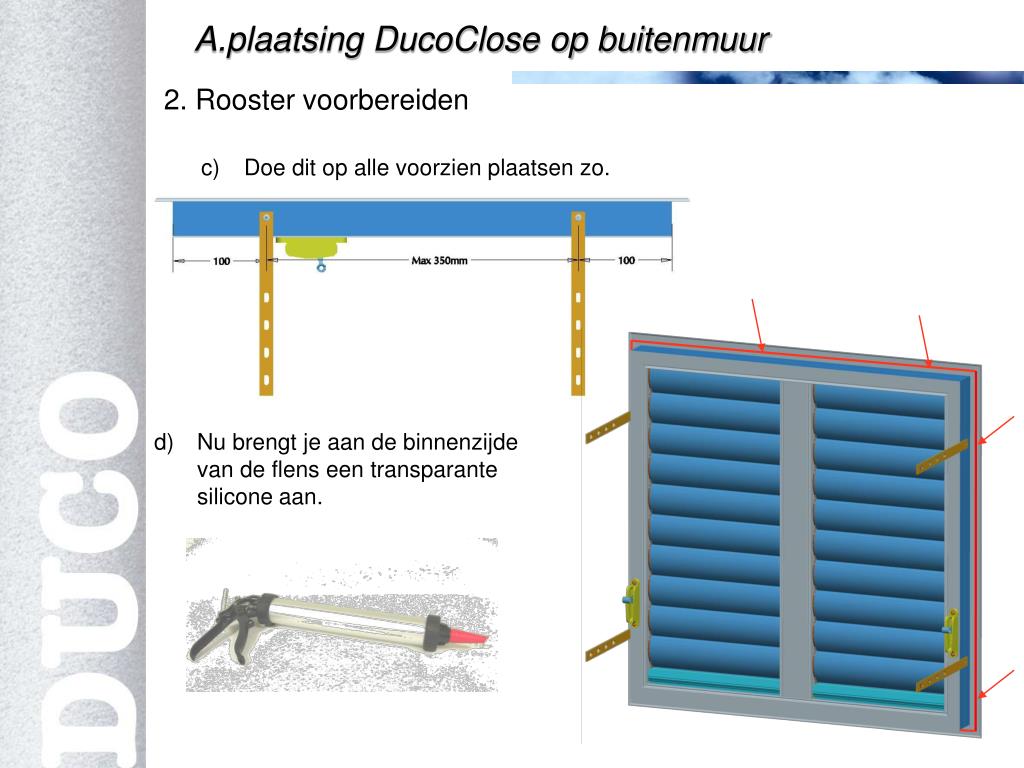

4. A.plaatsing DucoClose op buitenmuur 2. Rooster voorbereiden • Doe dit op alle voorzien plaatsen zo. • Nu brengt je aan de binnenzijde van de flens een transparante silicone aan.

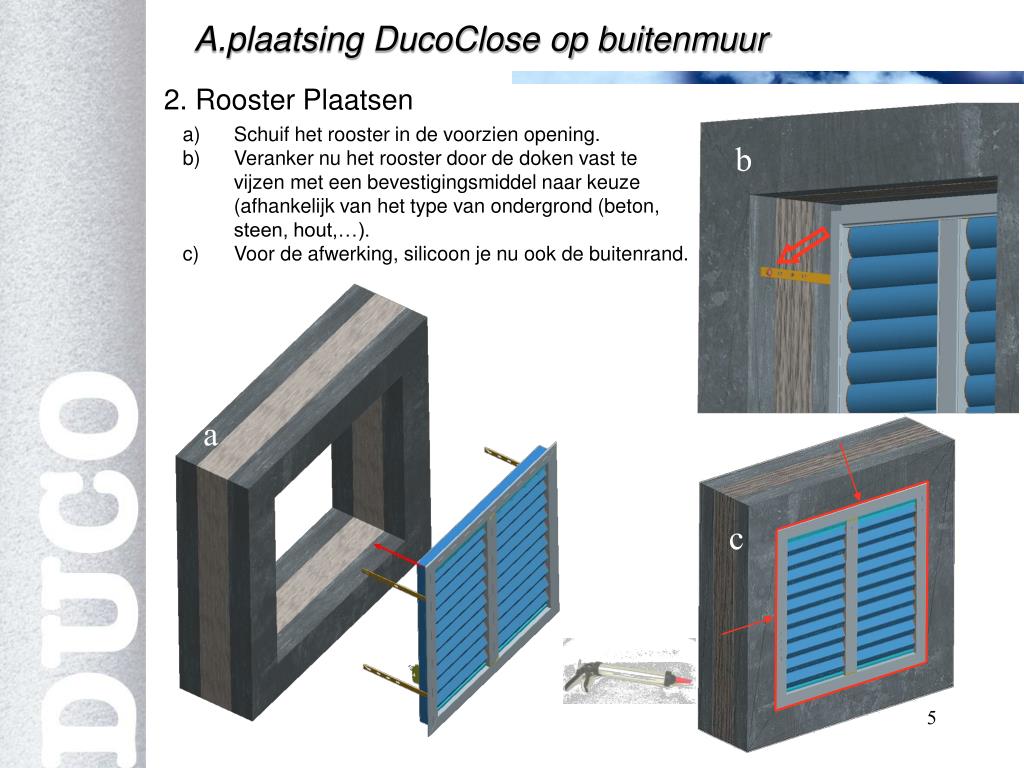

5. a A.plaatsing DucoClose op buitenmuur 2. Rooster Plaatsen • Schuif het rooster in de voorzien opening. • Veranker nu het rooster door de doken vast te vijzen met een bevestigingsmiddel naar keuze (afhankelijk van het type van ondergrond (beton, steen, hout,…). • Voor de afwerking, silicoon je nu ook de buitenrand. b c

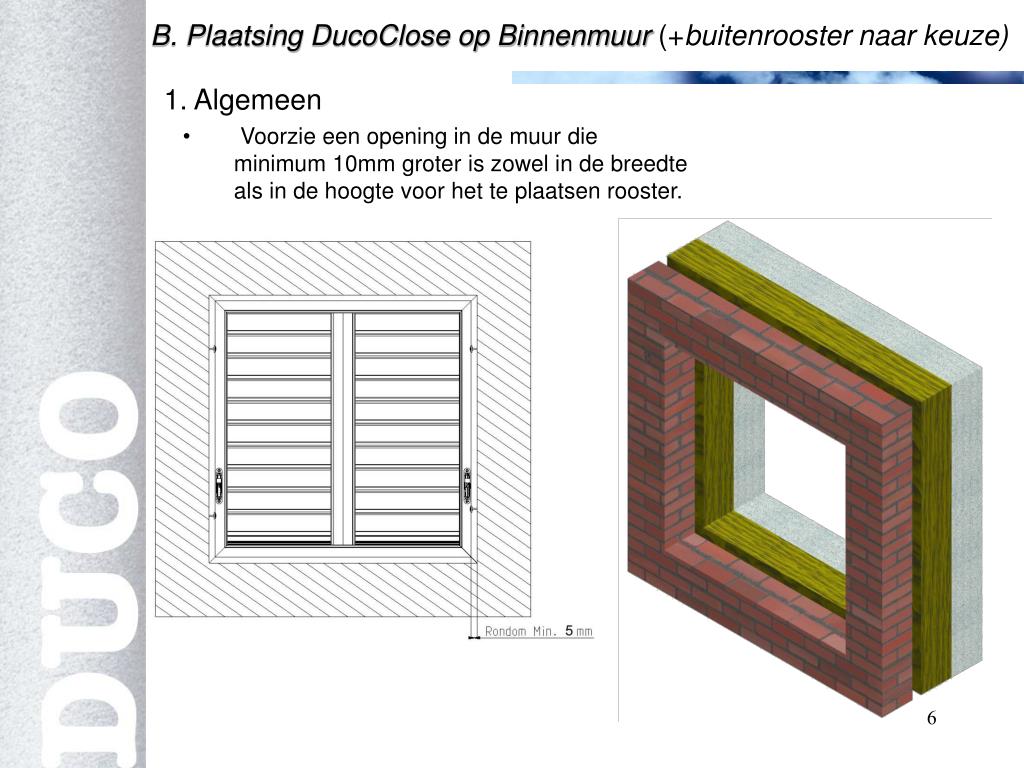

6. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 1. Algemeen • Voorzie een opening in de muur die minimum 10mm groter is zowel in de breedte als in de hoogte voor het te plaatsen rooster. b

7. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 2. Buitenrooster voorbereiden • Neem eerst u buitenrooster (vb DucoGrille G30P) en monteer er de doken (G0009680) aan. Neem een dook, plaats deze vertikaal in de voorziene groef en gebruikt dan een draaibeweging om ze vast te zetten Plaats de eeste dook op ±100 mm van de bovenkant, en daarna maximum 350mm uit elkaar. De laatste dook word terug op 100 mm van de onderkant gemonteerd. (zie ook pag.4) b • Brengt nu transparante silicone aan de binnenzijde van de flens aan.

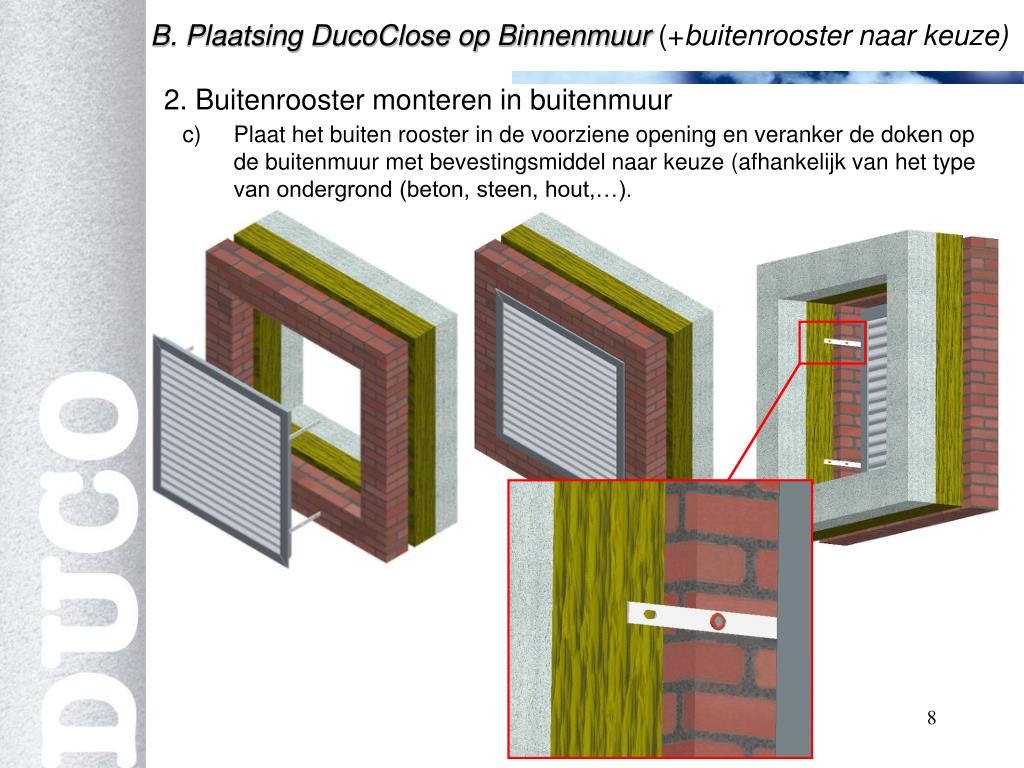

8. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 2. Buitenrooster monteren in buitenmuur • Plaat het buiten rooster in de voorziene opening en veranker de doken op de buitenmuur met bevestingsmiddel naar keuze (afhankelijk van het type van ondergrond (beton, steen, hout,…). b

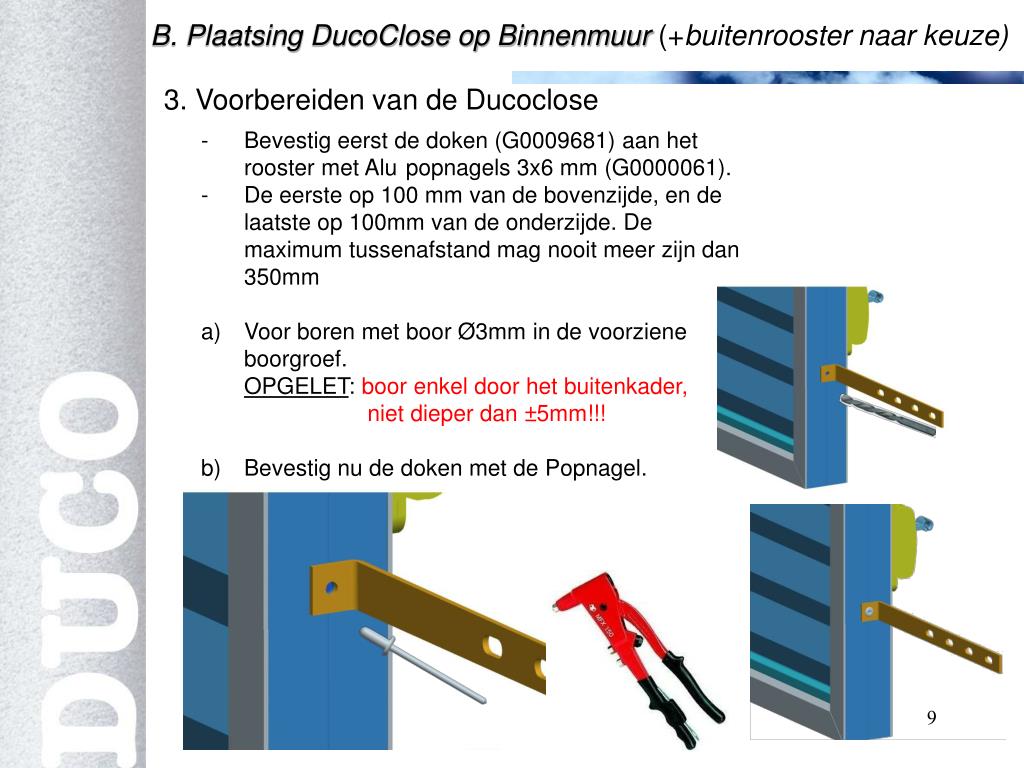

9. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 3. Voorbereiden van de Ducoclose • Bevestig eerst de doken (G0009681) aan het rooster met Alu popnagels 3x6 mm (G0000061). • De eerste op 100 mm van de bovenzijde, en de laatste op 100mm van de onderzijde. De maximum tussenafstand mag nooit meer zijn dan 350mm • Voor boren met boor Ø3mm in de voorziene boorgroef.OPGELET: boor enkel door het buitenkader, niet dieper dan ±5mm!!! • Bevestig nu de doken met de Popnagel. b

10. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 3. Voorbereiden van de Ducoclose • Doe dit op alle voorzien plaatsen zo.

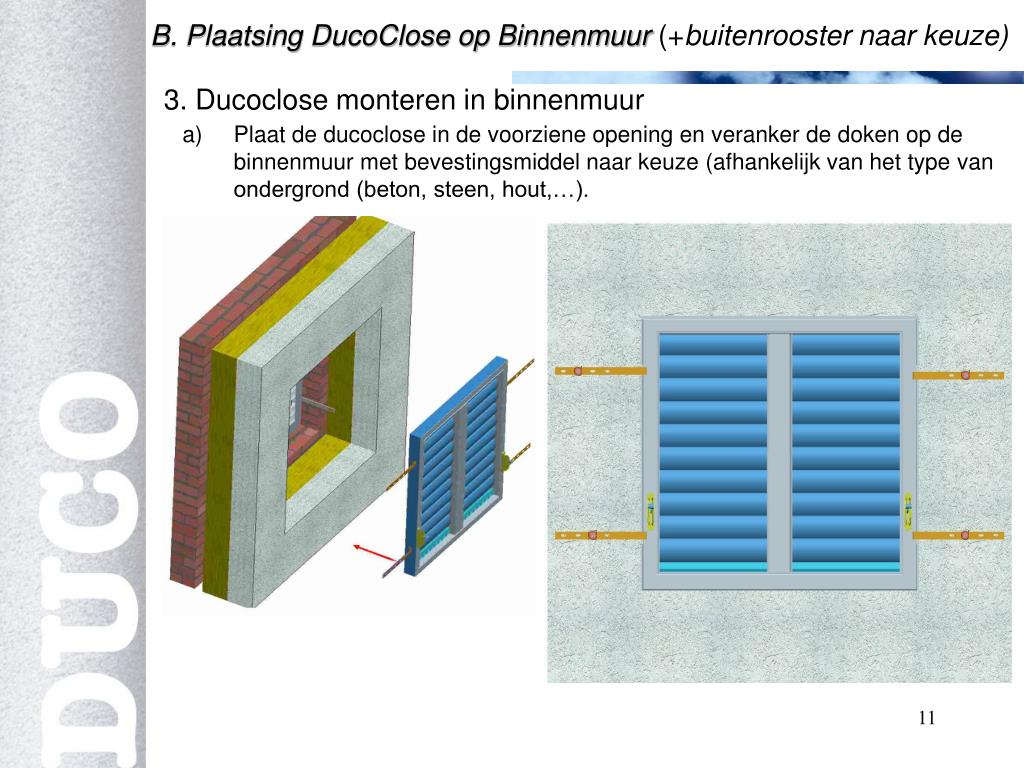

11. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 3. Ducoclose monteren in binnenmuur • Plaat de ducoclose in de voorziene opening en veranker de doken op de binnenmuur met bevestingsmiddel naar keuze (afhankelijk van het type van ondergrond (beton, steen, hout,…).

12. B. Plaatsing DucoClose op Binnenmuur (+buitenrooster naar keuze) 3. Ducoclose monteren in binnenmuur • Nu kan men nog de binnenmuur afwerken naar eigen voorkeur (vb bepleistering)

13. C. Plaatsing DucoClose direct opbuitenrooster naar keuze) 1. Algemeen • Voorzie een opening in de muur die minimum 10mm groter is zowel in de breedte als in de hoogte voor het te plaatsen rooster. b

14. C. Plaatsing DucoClose direct opbuitenrooster naar keuze) 2. Buitenrooster voorbereiden • Neem eerst u buitenrooster (vb DucoGrille G30P) en brengt transparante silicone aan de binnenzijde van het rooster aan. b

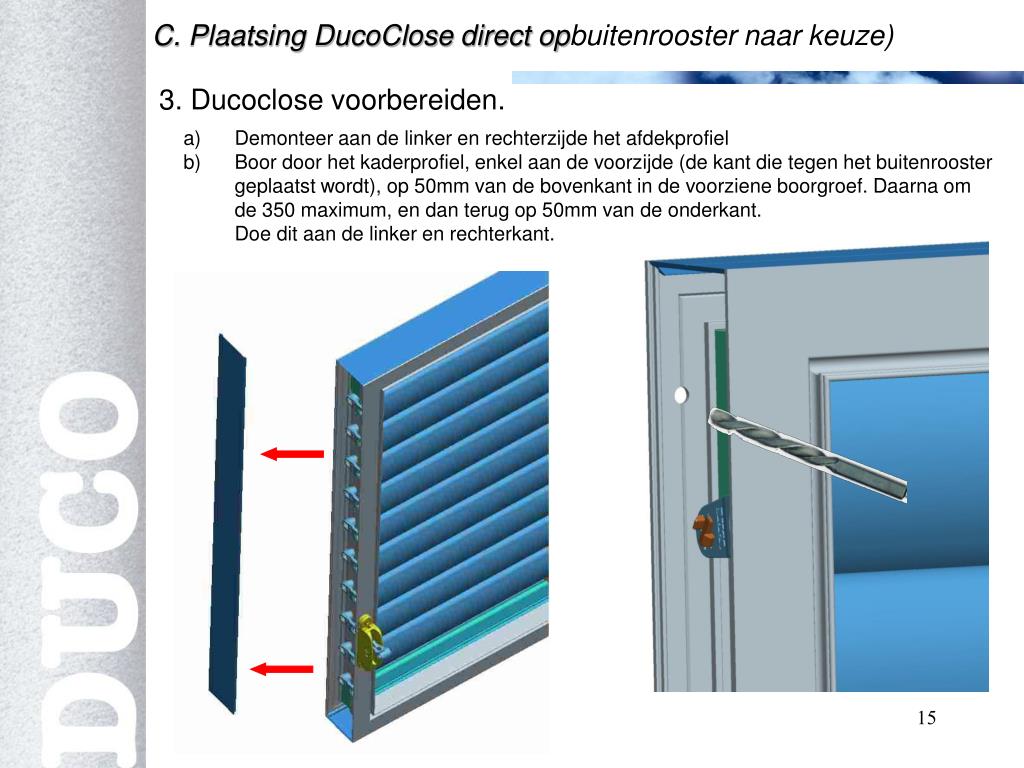

15. C. Plaatsing DucoClose direct opbuitenrooster naar keuze) 3. Ducoclose voorbereiden. • Demonteer aan de linker en rechterzijde het afdekprofiel • Boor door het kaderprofiel, enkel aan de voorzijde (de kant die tegen het buitenrooster geplaatst wordt), op 50mm van de bovenkant in de voorziene boorgroef. Daarna om de 350 maximum, en dan terug op 50mm van de onderkant.Doe dit aan de linker en rechterkant. b

16. C. Plaatsing DucoClose direct op buitenrooster naar keuze) 3. Ducoclose monteren op buitenrooster • Na het boren van alle nodige bevestigingsgaten plaats je de ducoclose op het buitenrooster. • Vijs nu in alle voorgeboorde gaten de ducoclose aan het buitenrooster met zelfborende vijzen 3,5x13mm (G0000080). b

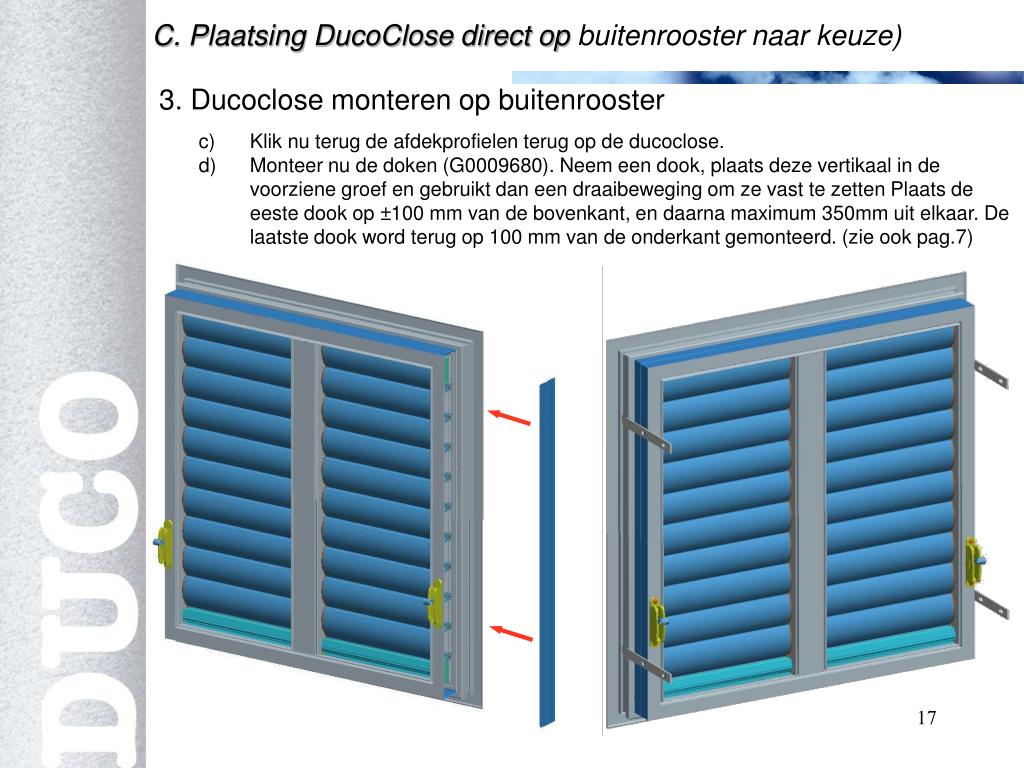

17. C. Plaatsing DucoClose direct op buitenrooster naar keuze) 3. Ducoclose monteren op buitenrooster • Klik nu terug de afdekprofielen terug op de ducoclose. • Monteer nu de doken (G0009680). Neem een dook, plaats deze vertikaal in de voorziene groef en gebruikt dan een draaibeweging om ze vast te zetten Plaats de eeste dook op ±100 mm van de bovenkant, en daarna maximum 350mm uit elkaar. De laatste dook word terug op 100 mm van de onderkant gemonteerd. (zie ook pag.7)

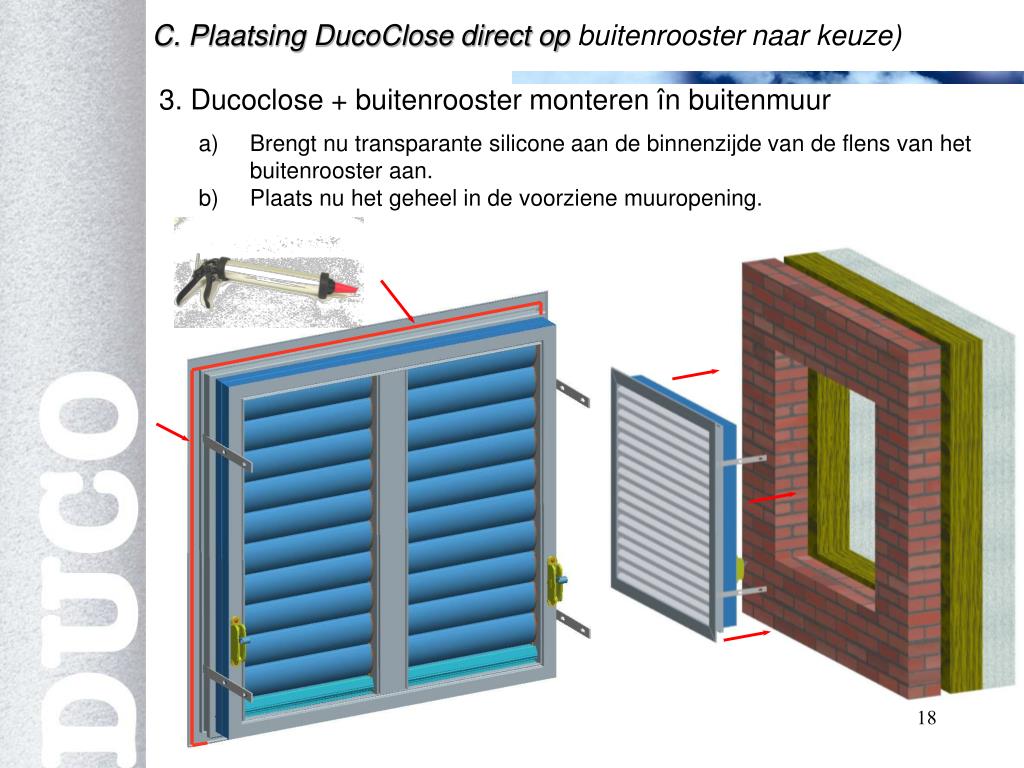

18. C. Plaatsing DucoClose direct op buitenrooster naar keuze) 3. Ducoclose + buitenrooster monteren în buitenmuur • Brengt nu transparante silicone aan de binnenzijde van de flens van het buitenrooster aan. • Plaats nu het geheel in de voorziene muuropening.

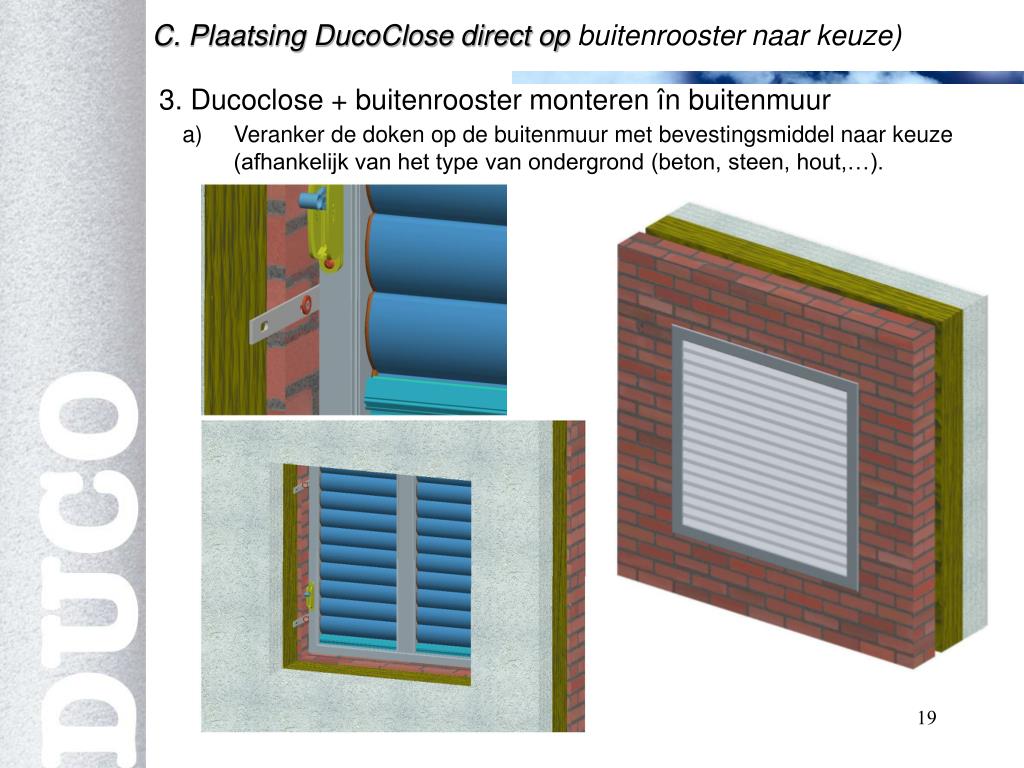

19. C. Plaatsing DucoClose direct op buitenrooster naar keuze) 3. Ducoclose + buitenrooster monteren în buitenmuur • Veranker de doken op de buitenmuur met bevestingsmiddel naar keuze (afhankelijk van het type van ondergrond (beton, steen, hout,…).

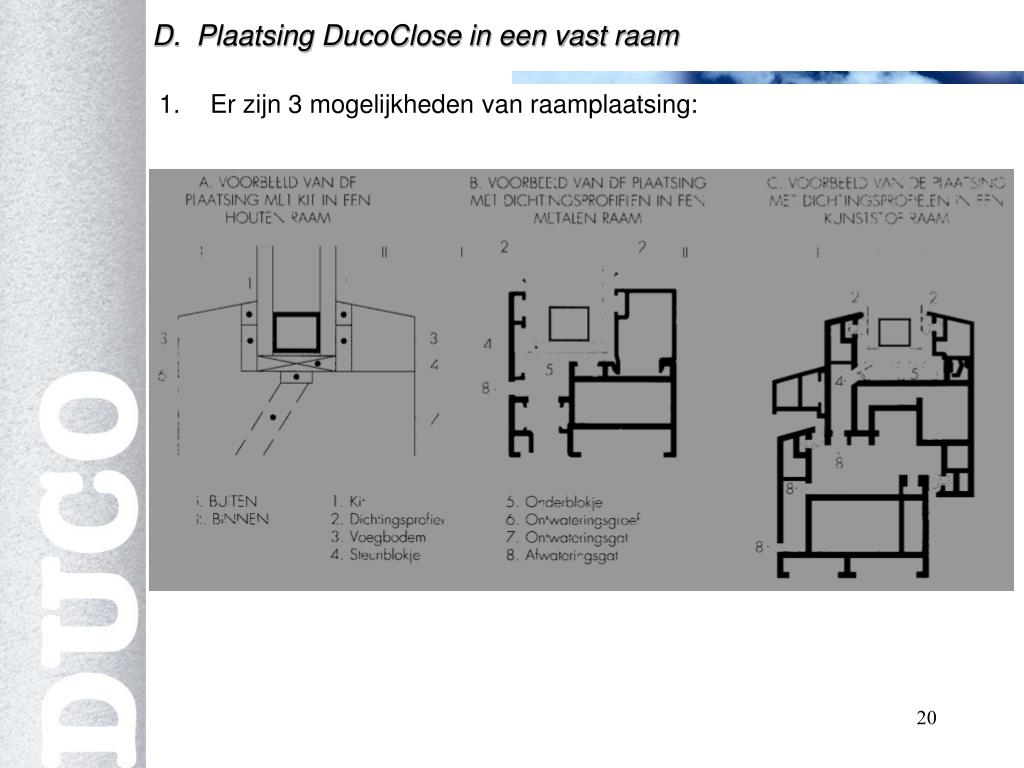

20. D. Plaatsing DucoClose in een vast raam • Er zijn 3 mogelijkheden van raamplaatsing:

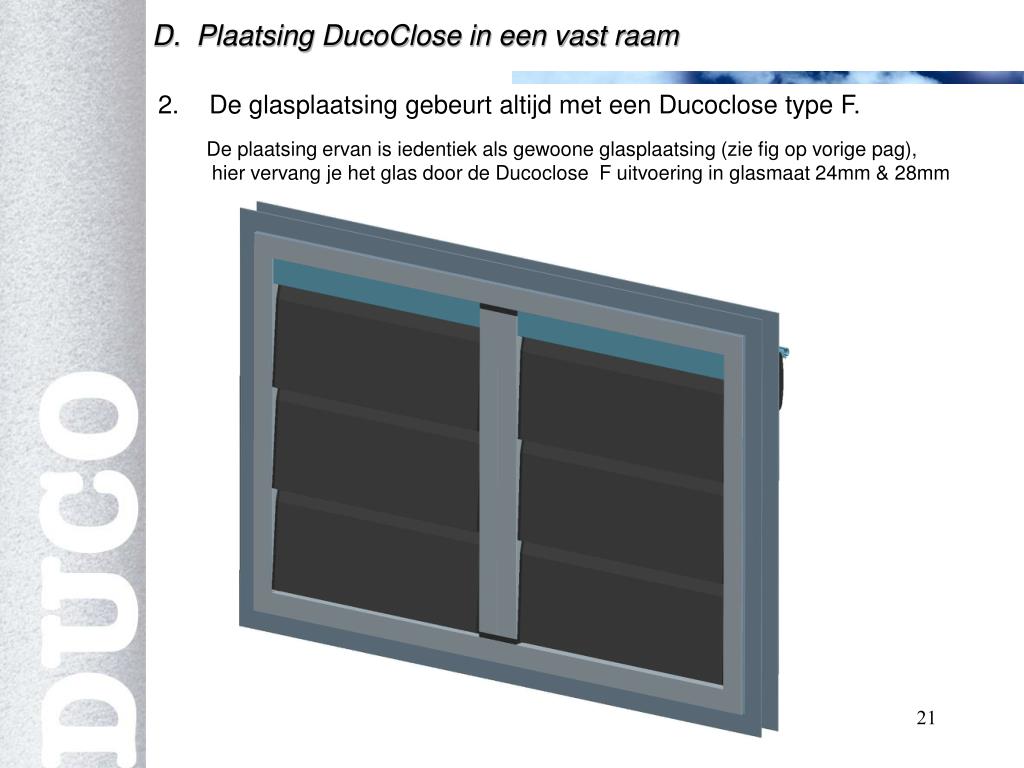

21. D. Plaatsing DucoClose in een vast raam • De glasplaatsing gebeurt altijd met een Ducoclose type F. De plaatsing ervan is iedentiek als gewoone glasplaatsing (zie fig op vorige pag), hier vervang je het glas door de Ducoclose F uitvoering in glasmaat 24mm & 28mm
