  1. AZT Dent repair method Network Auto / Hugo De Coomanseptember 2011

  2. Table of contents

  3. Doel • Wegwerken vele misverstanden • Juiste toedracht methode geven

  4. AZT = Allianz Zentrum für Technik Ismaning (München)

  5. Activiteiten / Activités AZT

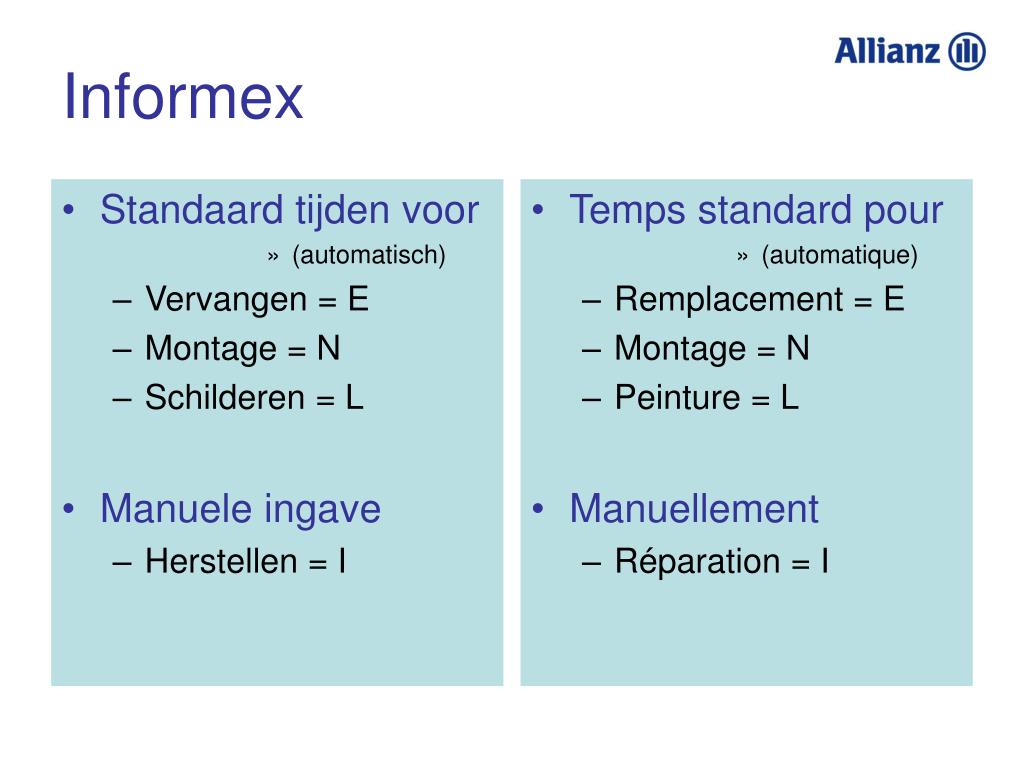

  6. Standaard tijden voor (automatisch) Vervangen = E Montage = N Schilderen = L Manuele ingave Herstellen = I Temps standard pour (automatique) Remplacement = E Montage = N Peinture = L Manuellement Réparation = I Informex

  7. Informex I

  8. Objectieve begroting hersteltijd Herstellen of vervangen ? Duurzaam herstellen <CO2 Durée de réparation eval. objective Réparer ou remplacer? Réparation durable <CO2 AZT dent repair ?

  9. Blikschade Formule Bumpers forfaits Tôlerie Formule Pare-chocs forfaits Toepassing / Application

  10. 3 elementen Oppervlakte Moeilijkheidsgraad Voorbereidingstijd 3 éléments Surface Degré de difficulté Temps de préparation How to ?

  11. Formule Voor het eerste paneel: Totale arbeidstijd I in AE = oppervlakte (dm²) x factor + 7 AE Voor elk volgend paneel: Totale arbeidstijd I in AE = oppervlakte (dm²) x factor + 2 AE Pour le premier panneau: Temps de travail I en UT = surface (dm²) x facteur + 7 UT Pour tout panneau suivant: Temps de travail I en UT = surface (dm²) x facteur + 2 UT

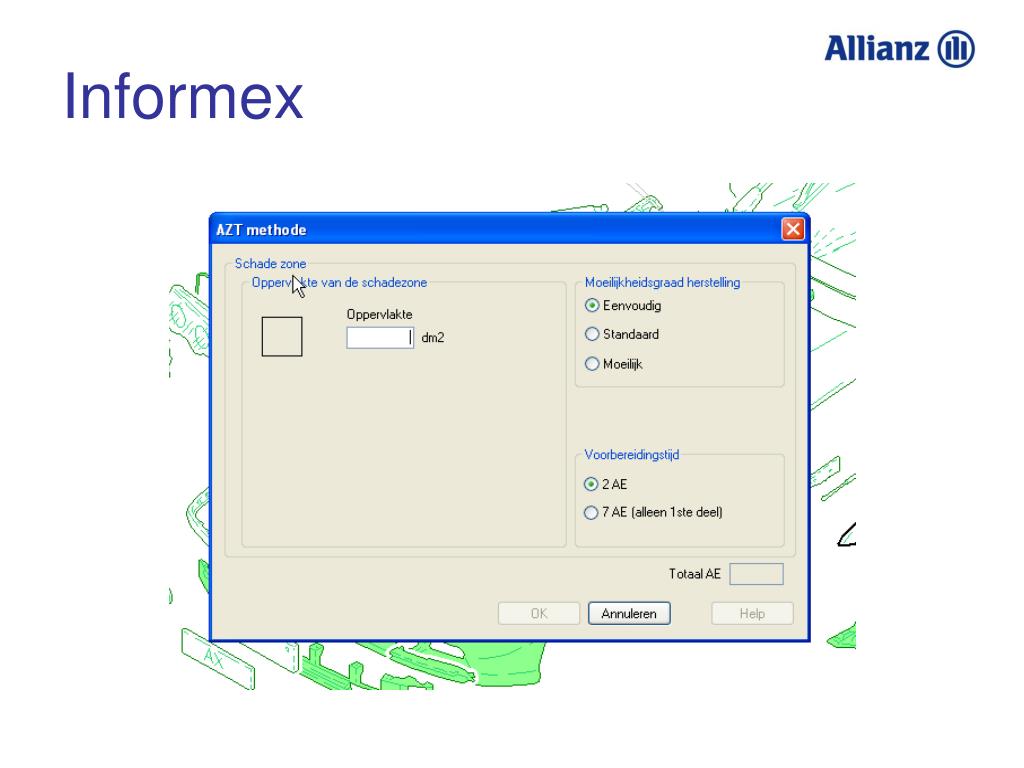

  12. Informex

  13. Informex

  14. Niveau I – Factor 1.0 Eenvoudig te herstellen Criteria: Gemakkelijk toegankelijk Geringe vervorming Zachte vervorming Geen uitrekking van materiaal Eenvoudig te bewerken plaat Niet aan de rand van het te bewerken deel Niveau I – Factor 1.0 Réparation simple Critères: Accès facile Déformation minimale Déformation molle Sans extension de materiau Tôle facile à travailler Pas au bord du panneau Factor

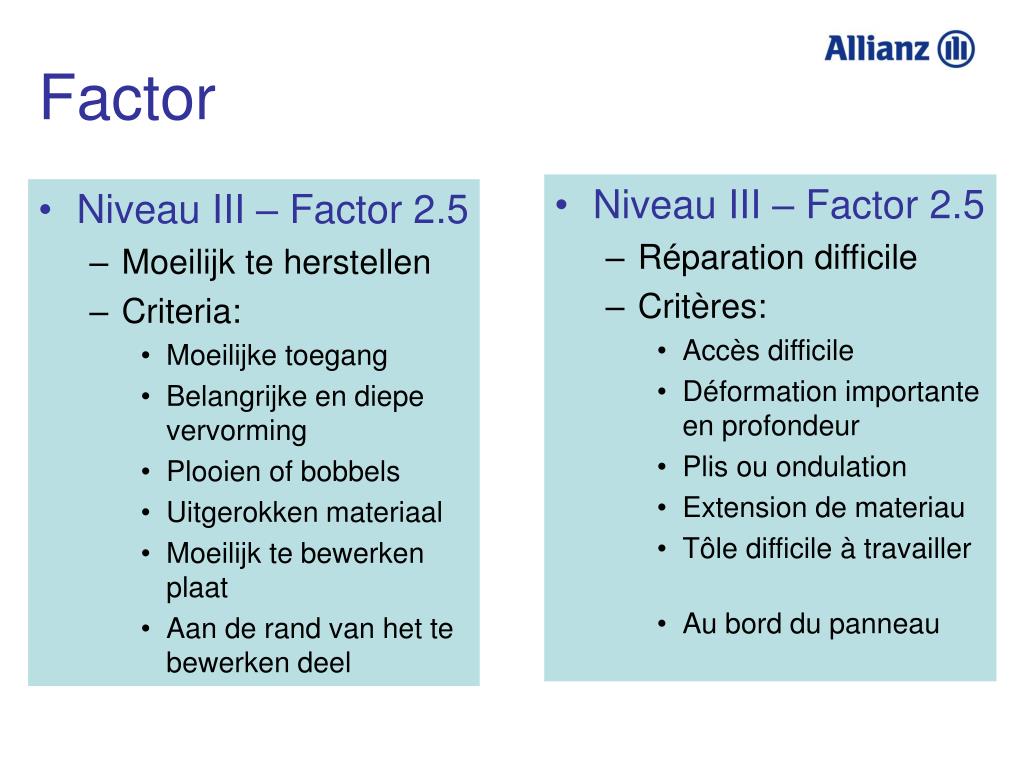

  15. Niveau III – Factor 2.5 Moeilijk te herstellen Criteria: Moeilijke toegang Belangrijke en diepe vervorming Plooien of bobbels Uitgerokken materiaal Moeilijk te bewerken plaat Aan de rand van het te bewerken deel Niveau III – Factor 2.5 Réparation difficile Critères: Accès difficile Déformation importante en profondeur Plis ou ondulation Extension de materiau Tôle difficile à travailler Au bord du panneau Factor

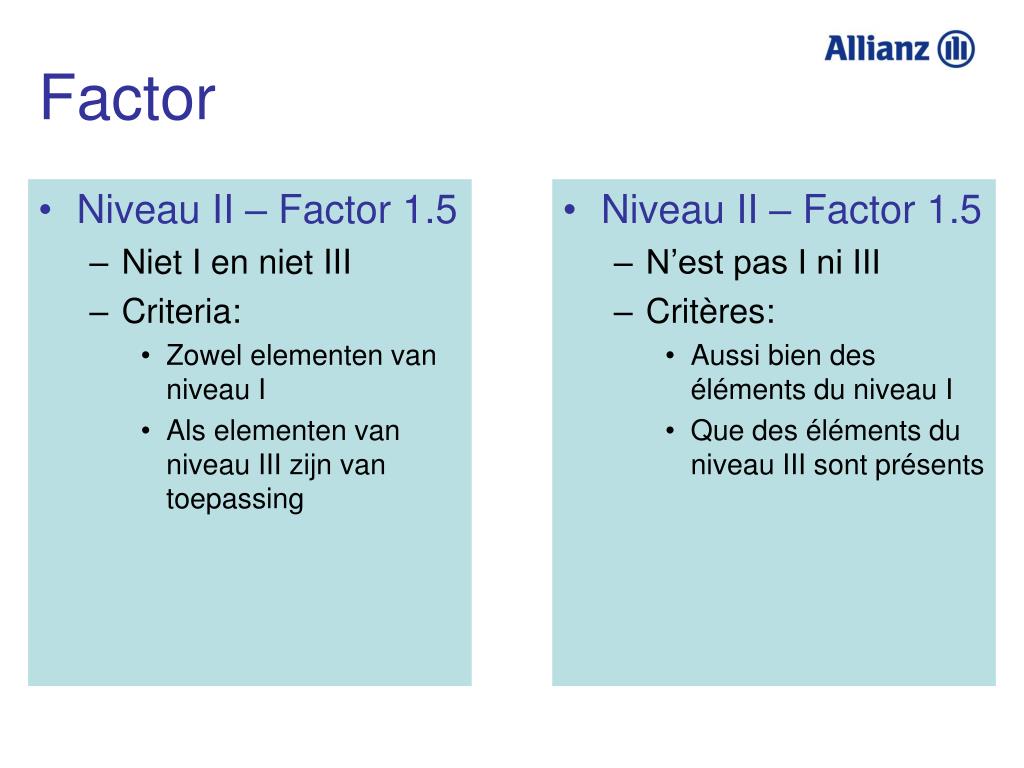

  16. Niveau II – Factor 1.5 Niet I en niet III Criteria: Zowel elementen van niveau I Als elementen van niveau III zijn van toepassing Niveau II – Factor 1.5 N’est pas I ni III Critères: Aussi bien des éléments du niveau I Que des éléments du niveau III sont présents Factor

  17. Opmerkingen / Remarques • Inbegrepen: van voorbereiding tot klaar voor schuren: dus volledig « I-tijd » • Niet inbegrepen: af- en aanmonteren van onderdelen • Rekening houdend met normaal getraind koetswerker, zonder ‘exotische’ technieken • Vooral bij kleine schade <10 AE is discussie mogelijk volgens specifieke situatie • Toepassing tin/mastiek inbegrepen • Alu volgens moeilijkheidsgraad (zowel gemakkelijk als moeilijke stukken) • Deze formule is een hulpmiddel, geen evangelie, maar zeer nuttig in combinatie met de voorbeelden. Compris: de la préparation jusqu’avant le ponçage: tout ce qui est « temps I » Non compris: dé- et re-montage d’éléments Tenant compte d’un tôlier normalement compétent, sans techniques ‘exotiques’ Surtout en cas de petits dommages <10 UT on peut arriver à des discussions selon la situations spécifique Application d’étain ou de mastique compris Alu selon degré de difficulté (aussi bien des pièces simples que compliquées) Cette formule est une aide, pas l’évangile, mais très utile en combinaison avec les exemples.

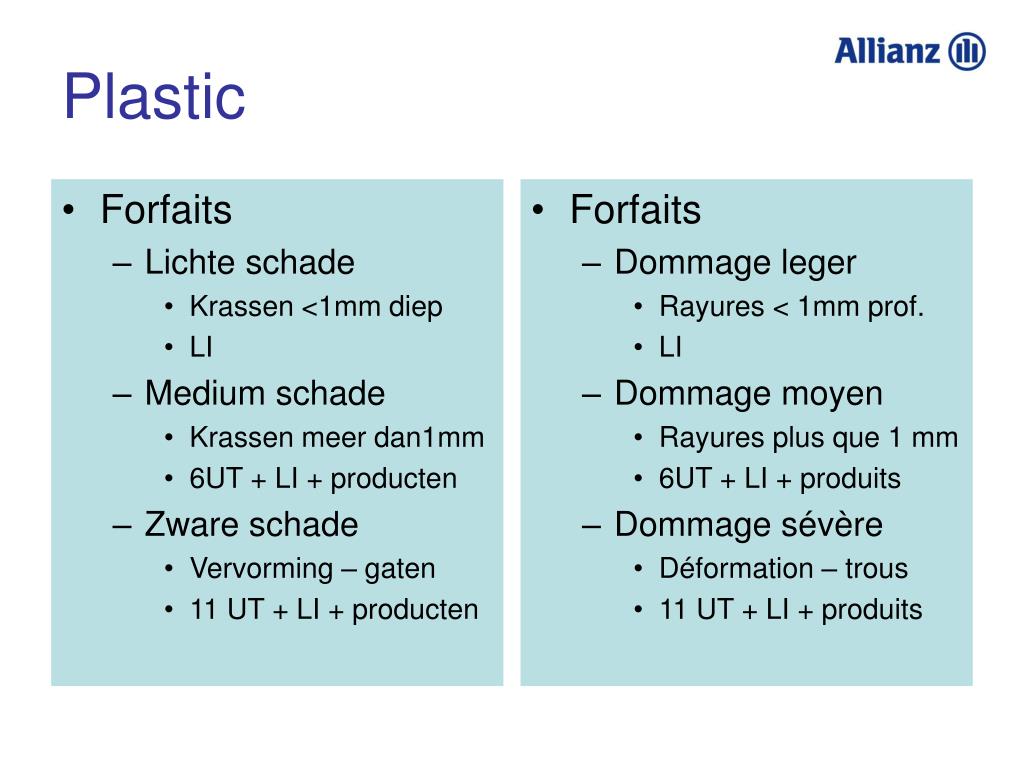

  18. Forfaits Lichte schade Krassen <1mm diep LI Medium schade Krassen meer dan1mm 6UT + LI + producten Zware schade Vervorming – gaten 11 UT + LI + producten Forfaits Dommage leger Rayures < 1mm prof. LI Dommage moyen Rayures plus que 1 mm 6UT + LI + produits Dommage sévère Déformation – trous 11 UT + LI + produits Plastic

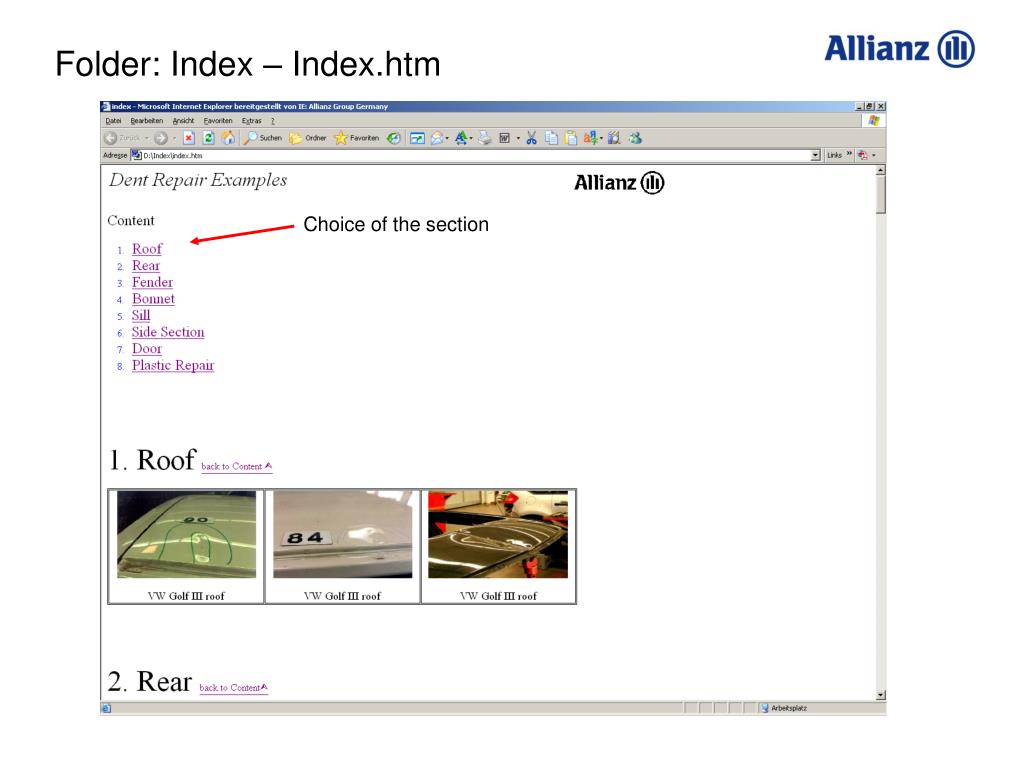

  19. Folder: Index – Index.htm Choice of the section

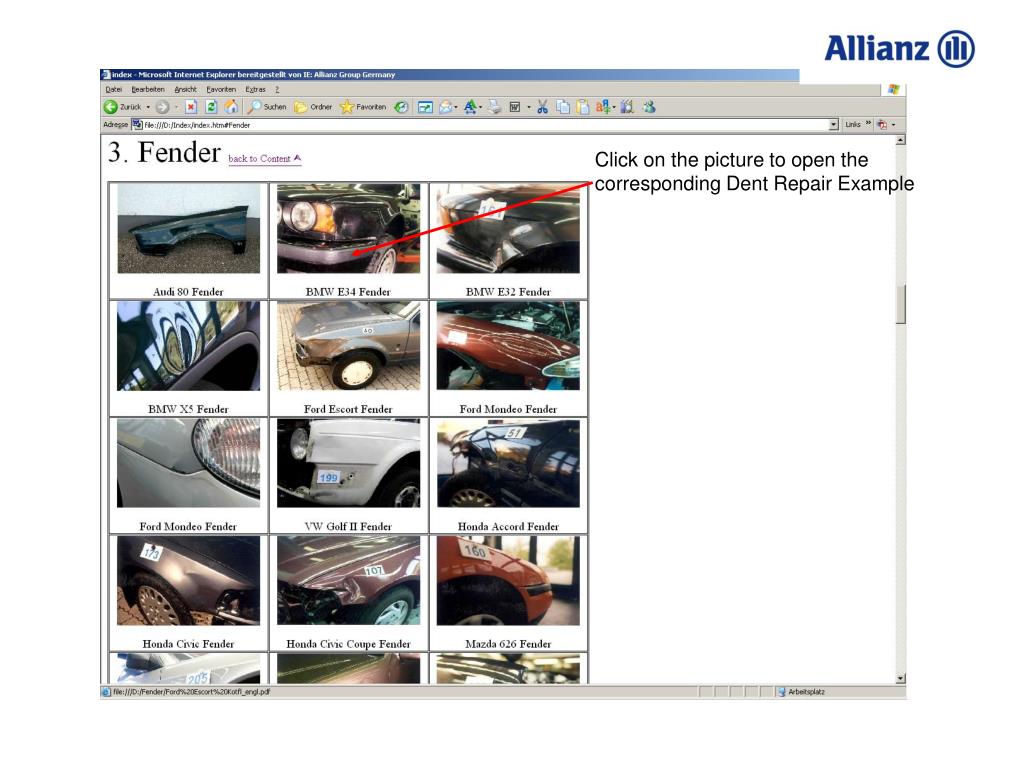

  20. Click on the picture to open the corresponding Dent Repair Example

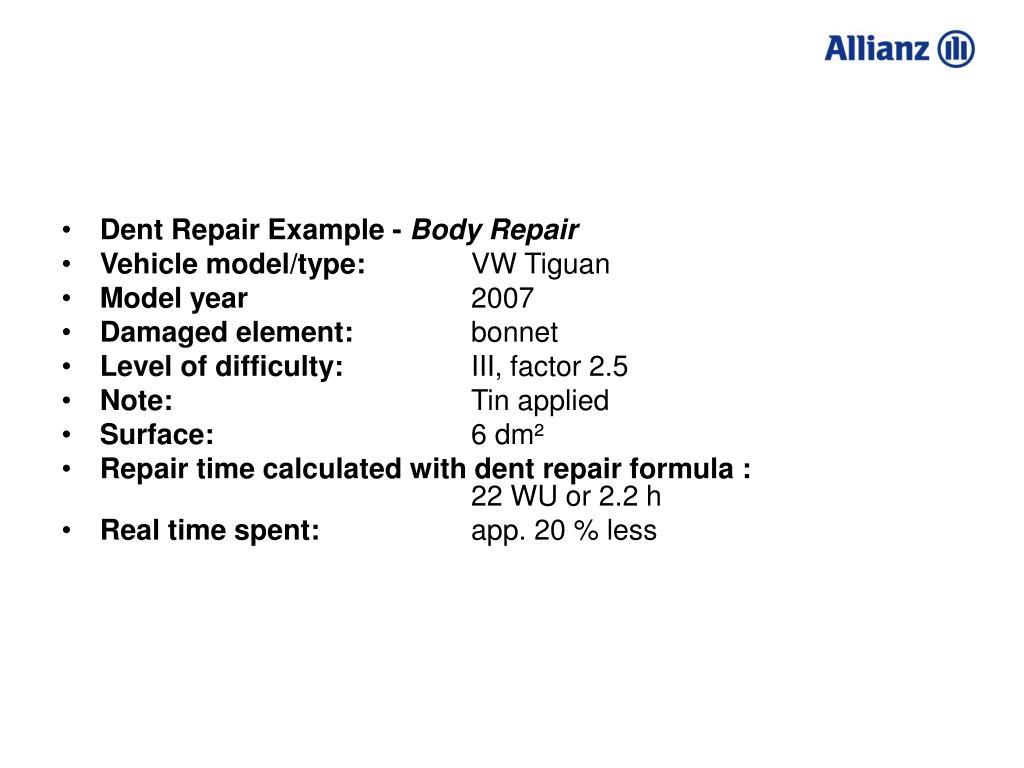

  21. Dent Repair Example - Body Repair • Vehicle model/type: VW Tiguan • Model year 2007 • Damaged element: bonnet • Level of difficulty: III, factor 2.5 • Note: Tin applied • Surface: 6 dm² • Repair time calculated with dent repair formula : 22 WU or 2.2 h • Real time spent: app. 20 % less
