第三届全国大学生机械创新设计大赛. 基本情况. 第三届全国大学生机械创新设计大赛. 申请人： 郑刚强（艺术与设计学院） 项目名称： 踏步洗衣机 作品所涉及的相关学科 ： 工业设计，机械设计 作品主体使用材料及主要组成部件： 镀钢、 ABS 树脂等 参加学生： 曹智福 男 工业设计 g0502 湛凡刚 男 艺术与设计学院工业设计 g0502 马震坤 男 艺术与设计学院工业设计 g0502 黄 波 男 机械工程及自动化 0401

hester
Download Presentation

第三届全国大学生机械创新设计大赛

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第三届全国大学生机械创新设计大赛

  2. 基本情况 第三届全国大学生机械创新设计大赛 • 申请人： 郑刚强（艺术与设计学院） • 项目名称： 踏步洗衣机 • 作品所涉及的相关学科 ： 工业设计，机械设计 • 作品主体使用材料及主要组成部件： 镀钢、ABS树脂等 • 参加学生： 曹智福 男 工业设计g0502 湛凡刚 男 艺术与设计学院工业设计g0502 马震坤 男 艺术与设计学院工业设计g0502 黄 波 男 机械工程及自动化0401 曾 翔 男 艺术与设计学院工业设计ys0602

  3. 基本情况 第三届全国大学生机械创新设计大赛 设计思路 年轻人对“洗衣”的看法 为此，我们对身边的50个人进行了调研，最后得出数据显示：洗衣机的潜在消费市场很大。 (消息来源：“新华网”)

  4. 基本情况 第三届全国大学生机械创新设计大赛 设计思路 具调研发现大多数人不大愿意去一件件的亲手洗衣服，特别是我们这些新一代的年轻人。随着现代社会生活节奏的加快，洗衣机的市场将越来越大。单看每台洗衣机可能消耗的电能不是很多，但站在一个宏观的角度来看，它的能耗是相当大的，既然这样，我们就开始考虑能否设计一台只消耗绿色能源的洗衣机呢···

  5. 基本情况 第三届全国大学生机械创新设计大赛 设计思路 • 方案的选择： • 方案一： 把跑步机和洗衣机有机的结合在一起，把我们跑步时的消耗的化学能转化为洗衣机波轮转动时的机械能，并在传动过程中，用离合器实现波轮的正反转，以达到把衣服洗得更干净的目的。但是在经过仔细的考查之后我们发现这个方案有很多不足之处， 主要是跑步机供能不足。所以在经过讨论总结之后我们便提出了第二套方案。 • 方案二： 在不改变我们创意的前提下，我们将方案一的机械部分简化，利用发电机将跑步的能量收集起来，然后储存到蓄电池内，然后用蓄电池里蓄积的电能带动洗衣机工作。它是在方案一的基础上进行简化的，利用发电机转化之后，可以将原来要通过机械结构实现洗衣机正常工作的部分省去，从而采用传统洗衣机的结构。

  6. 基本情况 第三届全国大学生机械创新设计大赛 设计思路 现行方案: 经过我们小组成员激烈讨论后，方案二也存在一些问题，首先有些脱离机械创新设计的主题，其次能量利用率不高。 所以我们在前两个方案的基础上提出了第三个方案，把踏步机和洗衣机有机的结合在一起，把我们跑步时的消耗的化学能转化为洗衣机波轮转动时的机械能，并在传动过程中，用离合器实现波轮的正反转，以达到把衣服洗得更干净的目的。 接着是动力问题，由于人在运动是提供的能量并不是很大，于是我们把踏步洗衣机的消费对象定位为大学生。因为单个学生洗衣量不太，这样运动时消耗的能量就足以提供洗衣机的波轮的转动。 工作原理： 该踏步洗衣机是将踏步机和洗衣机有机的结合在一起，通过人在踏步机上运动时由踏步机踏板的扇形齿轮机构带动超越离合器转动，实现了摆动的运动方式转化为转动。然后超越离合器带动同轴锥形齿轮转动，继而使洗衣机运转。

  7. 项目创新点 第三届全国大学生机械创新设计大赛 • 国内外状况 目前国内外市场上的洗衣机和踏步机的种类繁多，我们在一些相关书刊杂志、网站和商场调研时发现了两个类似的产品。

  8. 第三届全国大学生机械创新设计大赛 2是否有同类产品 主要据互联网，以及各相关大文献的资料查找，目前类似的洗衣机以下两种，它的工作原理是像踩自行车那样使侧放的圆桶转动，以达到洗衣服的目的。

  9. 项目创新点 第三届全国大学生机械创新设计大赛 • 与同类产品比较有何优势 优点一：占地面积更小（较“自行车”那个产品） 优点二：洗衣更干净（在已成熟 的洗衣机的基础上改造的） 优点三：成本较低。用一个产品实现两个产品的功能，节约了部分成本。 优点四：此产品是完全创新的，给人一种全新的生活体验和情趣。 优点五：踏步运动带动全身的扭动，增加运动的部位！可让你不知不觉中燃烧脂肪。它可以促进身体健康，增强心、肺、血液循环系统及其耐久力，促进新陈代谢。

  10. 应用前景 第三届全国大学生机械创新设计大赛 应用对象（举例） • 年轻的白领、忙碌的小家庭··· ···

  11. 应用前景 第三届全国大学生机械创新设计大赛 应用对象（举例） • 在校大学生

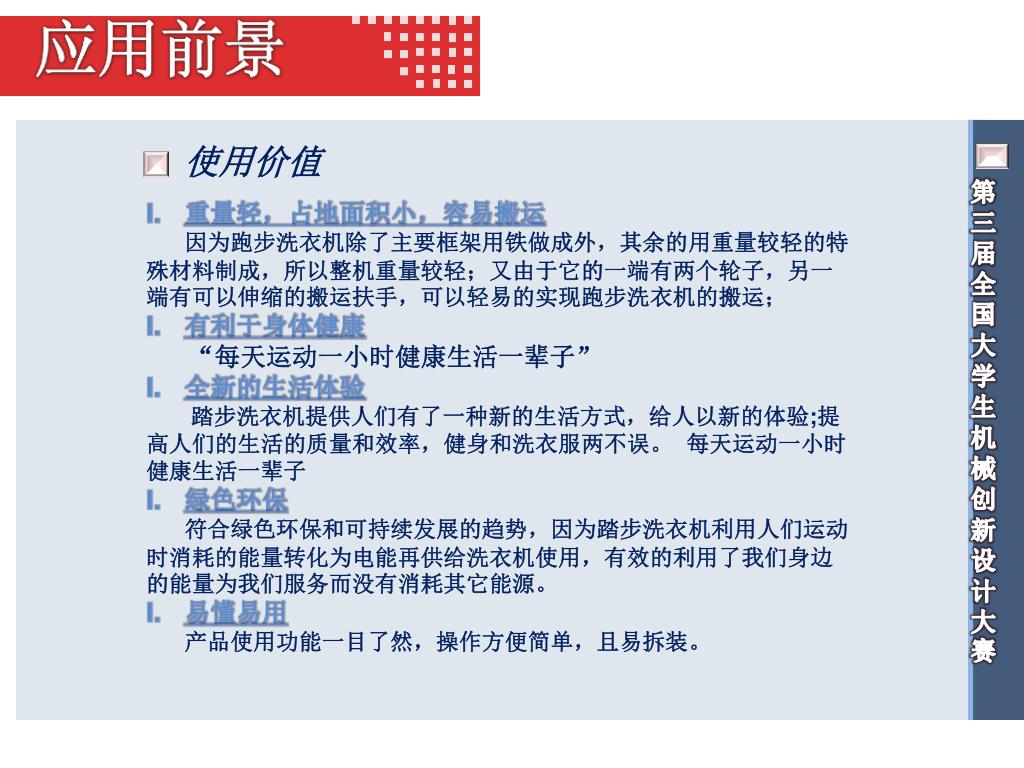

  12. 第三届全国大学生机械创新设计大赛 使用价值 重量轻，占地面积小，容易搬运 因为跑步洗衣机除了主要框架用铁做成外，其余的用重量较轻的特殊材料制成，所以整机重量较轻；又由于它的一端有两个轮子，另一端有可以伸缩的搬运扶手，可以轻易的实现跑步洗衣机的搬运； 有利于身体健康 “每天运动一小时健康生活一辈子” 全新的生活体验 踏步洗衣机提供人们有了一种新的生活方式，给人以新的体验;提 高人们的生活的质量和效率，健身和洗衣服两不误。 每天运动一小时健康生活一辈子 绿色环保 符合绿色环保和可持续发展的趋势，因为踏步洗衣机利用人们运动 时消耗的能量转化为电能再供给洗衣机使用，有效的利用了我们身边的能量为我们服务而没有消耗其它能源。 易懂易用 产品使用功能一目了然，操作方便简单，且易拆装。

  13. 结构原理图 第三届全国大学生机械创新设计大赛

  14. 结构原理图 第三届全国大学生机械创新设计大赛

  15. 三维设计图 第三届全国大学生机械创新设计大赛

  16. 三维设计图 第三届全国大学生机械创新设计大赛 • 三维图

  17. 三维设计图 第三届全国大学生机械创新设计大赛

  18. 三维设计图 第三届全国大学生机械创新设计大赛

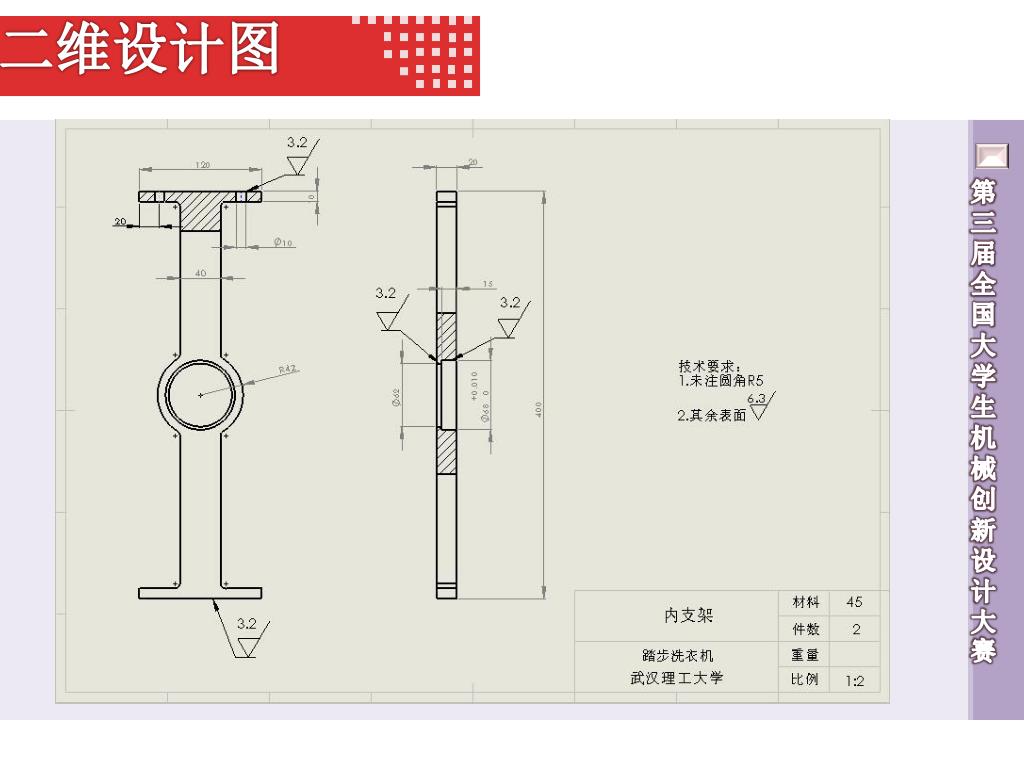

  19. 二维设计图 第三届全国大学生机械创新设计大赛

  20. 二维设计图 第三届全国大学生机械创新设计大赛

  21. 二维设计图 第三届全国大学生机械创新设计大赛

  22. 二维设计图 第三届全国大学生机械创新设计大赛

  23. 二维设计图 第三届全国大学生机械创新设计大赛

  24. 二维设计图 第三届全国大学生机械创新设计大赛

  25. 立体展示 第三届全国大学生机械创新设计大赛 • 模拟使用场景

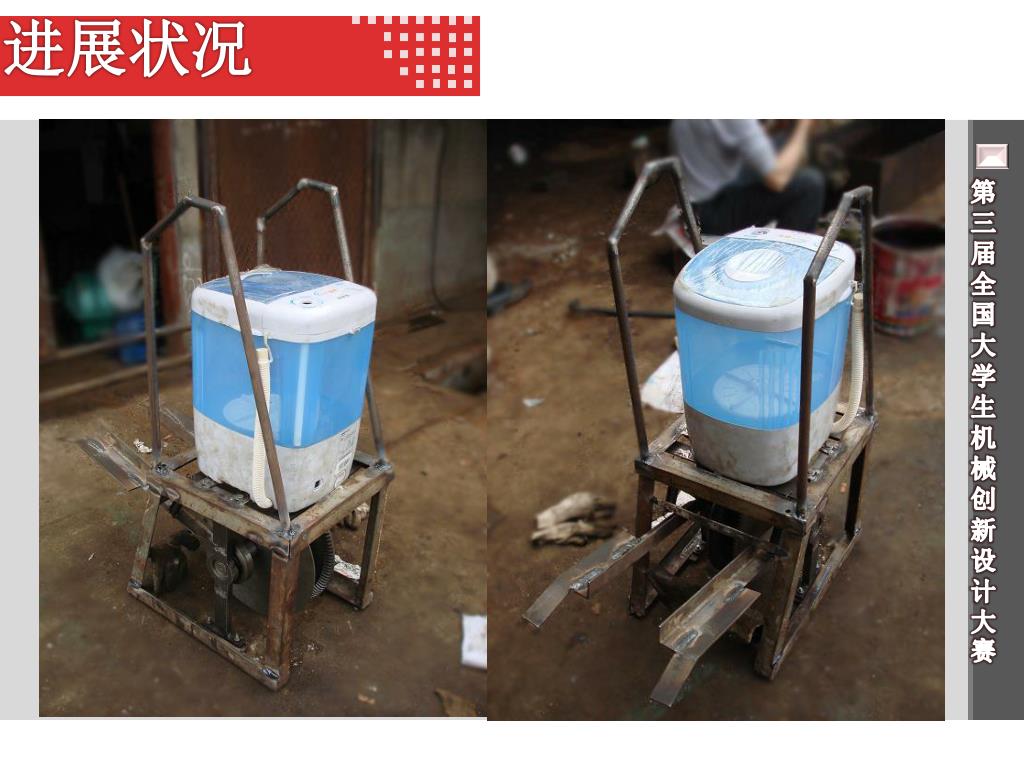

  26. 进展状况 第三届全国大学生机械创新设计大赛

  27. 进展状况 第三届全国大学生机械创新设计大赛

  28. 进展状况 第三届全国大学生机械创新设计大赛

  29. 进展状况 第三届全国大学生机械创新设计大赛

  30. 进展状况 第三届全国大学生机械创新设计大赛

  31. 制作过程 第三届全国大学生机械创新设计大赛

  32. 制作过程 第三届全国大学生机械创新设计大赛

  33. 制作过程 第三届全国大学生机械创新设计大赛

  34. 制作过程 第三届全国大学生机械创新设计大赛

  35. 制作过程 第三届全国大学生机械创新设计大赛

  36. 制作过程 第三届全国大学生机械创新设计大赛

  37. 制作过程 第三届全国大学生机械创新设计大赛

  38. 第三届全国大学生机械创新设计大赛 谢谢绿色&环保*新主张
