  1. Unidade Central de Processamento Sistemas Digitais CIn-UFPE

  2. Unid. controle Memória Programas + Dados Vídeo IR PC MAR Teclado Gerais MBR ALU E/S • Unid. processamento Buffers Como funciona um computador simples IR – Instruction Register PC – Program Counter MAR – Memory Address Register MBR – Memory Bus Register

  3. Início Término Como funciona um computador? Busca a próxima instrução Executa a instrução

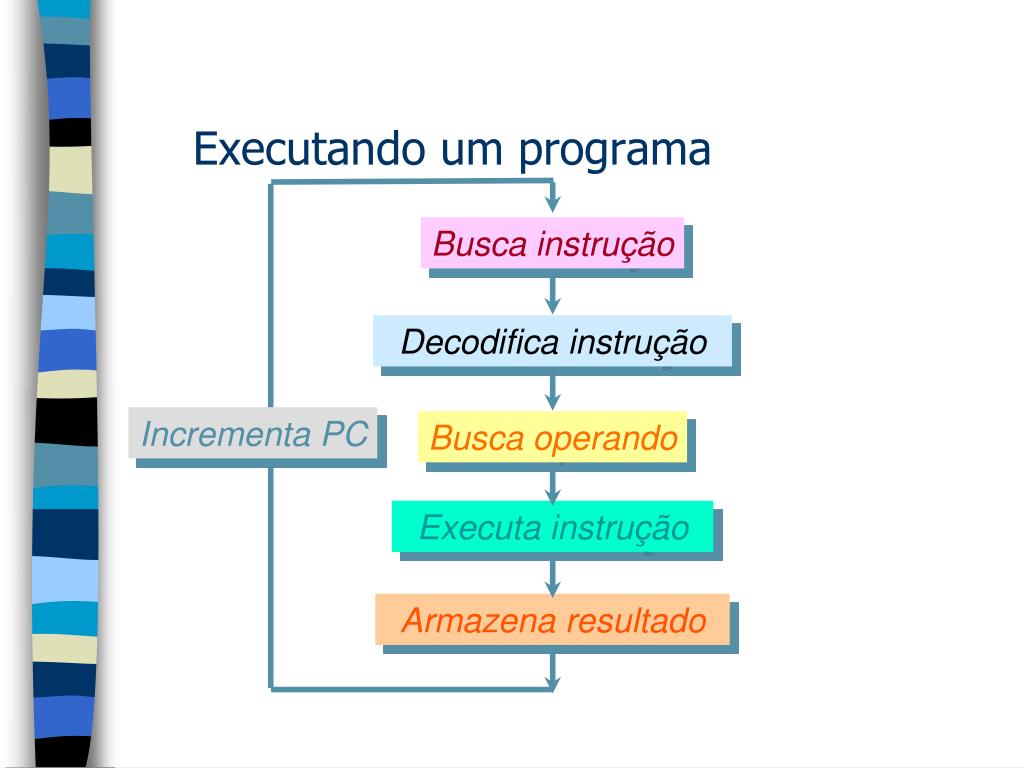

  4. Busca instrução Decodifica instrução Incrementa PC Busca operando Executa instrução Armazena resultado Executando um programa

  5. acumulador saída Y Ty entrada Z A +/- X Tz Tula Tx controle clk Exemplo – Declarações simples Muitas vezes o processamento de uma informação exige uma seqüência de transferência até que a tarefa seja terminada. Exemplo 01: /* Programa que a função (a+b-c) e mostra o resultado (z = a+b-c) Sigad: CLRLD /* Clear acumulador Y, Z e carrega valor de A em X ADD /*ADD 1o. valor, guarda resultado e lê novo valor ADD /*ADD 2o .valor, guarda resultado e lê novo valor SUB /*SUB 3o .valor, guarda resultado DISP Sigad /*mostra resultado e repete cálculo em Z Como construir uma unidade de controle que implemente este programa? Estado Estado/saída QA Sigad: QB/CLRLD QB QC/ADD QC QD/ADD QD QE/SUB QE QA/DISP

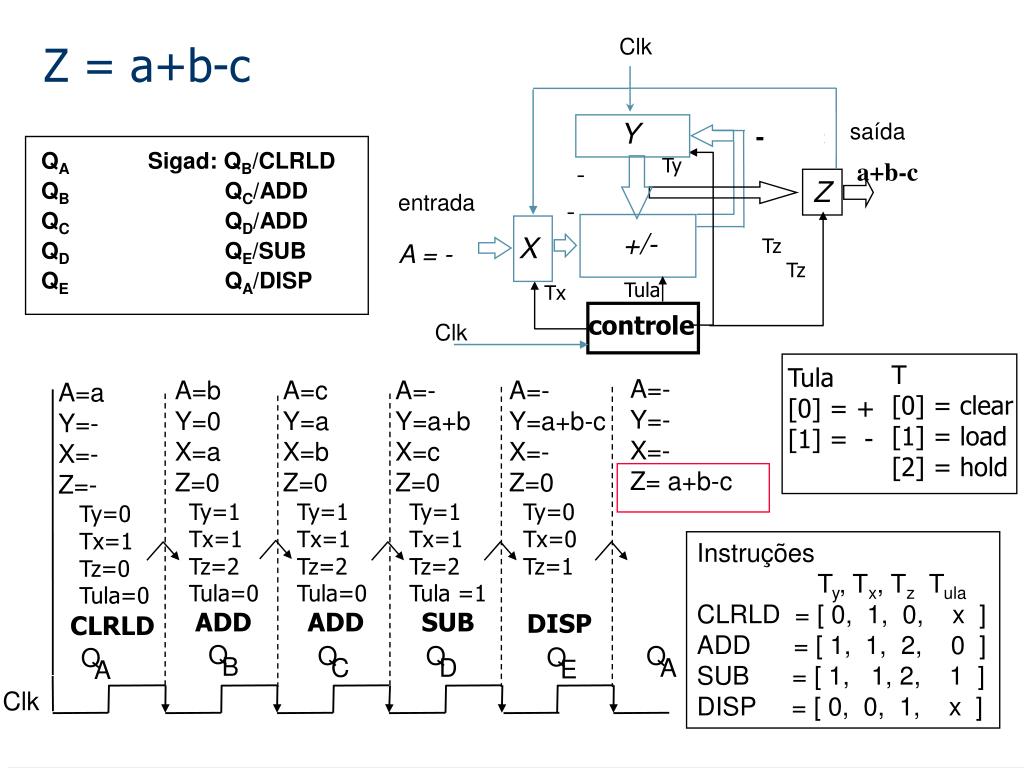

  6. - 0 0 a 0 - b a - A = b A = a A = c 0 a+b c A=a Y=- X=- Z=- Ty=0 Tx=1 Tz=0 Tula=0 A=b Y=0 X=a Z=0 Ty=1 Tx=1 Tz=2 Tula=0 A=c Y=a X=b Z=0 Ty=1 Tx=1 Tz=2 Tula=0 A=- Y=a+b X=c Z=0 Ty=1 Tx=1 Tz=2 Tula =1 A=- Y=a+b-c X=- Z=0 Ty=0 Tx=0 Tz=1 A=- Y=- X=- Z= a+b-c A = - a+b-c 0 - a+b-c - - A = - A = - Q Q Q Q D C E A ADD ADD SUB CLRLD DISP Q B Q A Clk Z = a+b-c a Y - saída - a+b-c a+b QA Sigad: QB/CLRLD QB QC/ADD QC QD/ADD QD QE/SUB QE QA/DISP Ty Z entrada +/- X Tz A = a Tz Tula Tx controle Clk T [0] = clear [1] = load [2] = hold Tula [0] = + [1] = - Instruções Ty, Tx, Tz Tula CLRLD = [ 0, 1, 0, x ] ADD = [ 1, 1, 2, 0 ] SUB = [ 1, 1, 2, 1 ] DISP = [ 0, 0, 1, x ] Clk

  7. Instruções Ty, Tx, Tz Tula CLRLD = [ 0, 1, 0, x] ADD = [ 1, 1, 2, 0] SUB = [ 1, 1, 2, 1] DISP = [ 0, 0, 1, x] Contador de programa Execução de um progama 00 [0,1,0,x] CLRLD end+0(a) X = a; Y=0; Z= 0; 01 [1,1,2,0] ADD end+1(b) 02 [1,1,2,0] ADD end+2(c) X = b; Y=a; Z= 0; X = c ; Y= a+b; Z =0; 03 [1,1,2,1] SUB - 04 [0,0,1,x] DISP - X = -; Y= a+b-c; Z =0; X = -; Y= a+b-c; Z =a+b-c; Z = a+b-c memória Y saída cpu Ty entrada Z memória memória A +/- X Tz cpu Tula Inst |dados Tx controle clk memória Contador do Programa (PC) Z = a + b - c Memória: Instruções end(dados) cpu X = -; Y=-; Z= -; 05 - -------

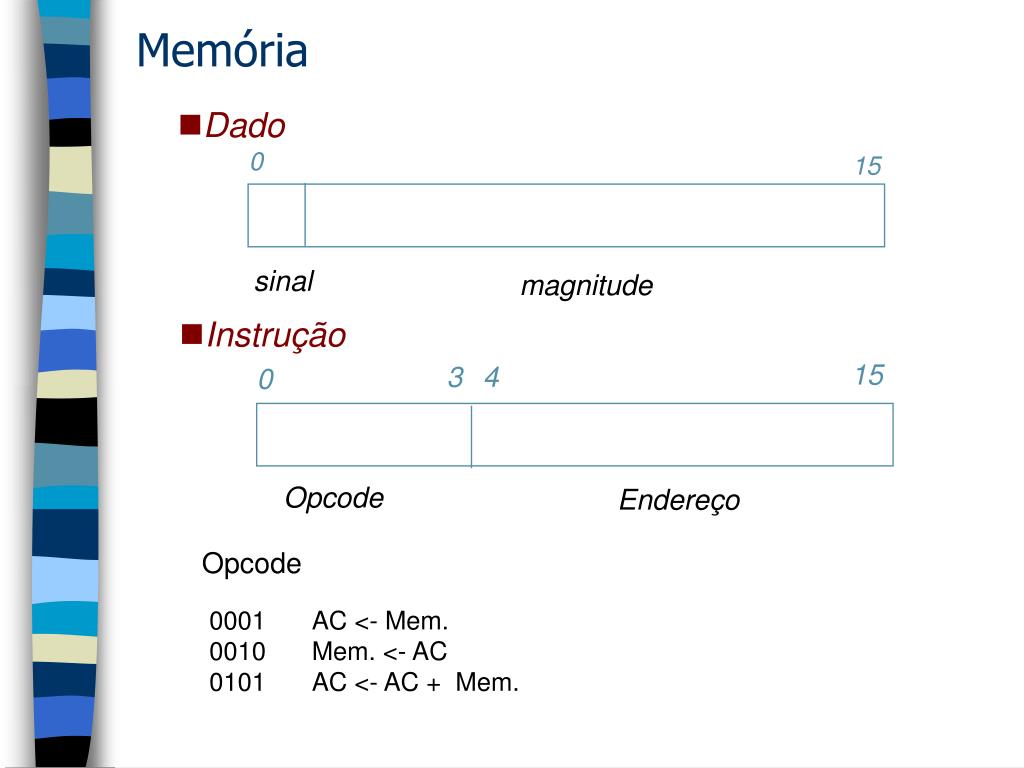

  8. 15 3 4 0 Opcode Endereço Memória • Dado 0 15 sinal magnitude • Instrução Opcode 0001 AC <- Mem. 0010 Mem. <- AC 0101 AC <- AC + Mem.

  9. Arquitetura do computador Dispositivo de entrada e saída(E/S) Memória Processor Memory Input/Ouput PC IR AC Address Bus MAR Data Bus MDR ALU PC = Program counter IR = Instruction register AC = Acumulador MAR = Memory Address Register MDR = Memory Data Register ALU = Arithmetic & Logic Unit Control Unit

  10. Arquitetura do computador • PC - program counter – indica a próxima instrução a ser executada. • IR - Instruction register – recebe a instrução a ser decodificada pela CPU. • AC – Acumulador (registrador auxiliar). Guarda temporariamente valores sendo calculados. • MAR – Registrador que indica a próxima posição de memória a ser referenciada. Conectado ao barramento de endereços. • MDR – Registrador usado para receber ou transmitir dados. Conectado ao barramento de dados. • ALU (ULA) – Unidade Lógica

  11. Instruções básicas ADD implementa Y=X+Y (acumulador) SUB implementa Y=Y-X CLRLD fax X=adr(memória), limpa Y e Z MULT2 faz Y=Y*2 DIV2 faz Y=Y/2 Formato da instrução do computador

  12. CPU - P1 • Fluxo de execução de instruções

  13. CPU - P1 • Fluxo de execução de instruções detalhada

  14. Instrução Dados CPU acumulador 4 bits 4 bits saída Y Memória Ty Z Barramento de dados Tz ULA X Status Tula Tx Instruções | Dados Controle Decodificador de instruções clk Barramento de Endereços PC 0 1 ……..n Barramento de dados (Instruções)

  15. Projeto • Implementar as seguintes funções na arquitetura computacional projetada • Z = (a+c-d)*2 • Z = (a+b)/2 • X=a; Y=b; if(X>Y) then Z= Y else Z=X; a e b, c e d são variáveis
