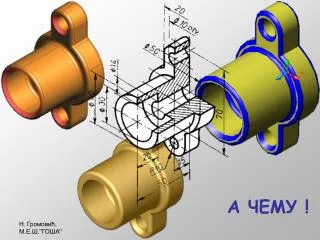

  1. A ЧЕМУ !

  2. ЈЕ ЛИ ЈЕ ОВО ЗА ПРОИЗВОДЊУ МАШИНСКИХ ДЕЛОВА У РАДИОНИЦИ ДОВОЉНО!? • ЗАШТО !? • У РАДИОНИЦИ ОВАКАВ ИЗГЛЕД МОЖЕ ДА КОРИСТИ АЛИ ЈЕ ТАМО НЕОПХОДАН: • РАДИОНИЧКИ ЦРТЕЖ!

  3. и сада ћемо да научимо како да од 3D изгледамашинског дела (MОДЕЛ), добијамо-,,генеришемо’’ радионички цртеж.

  4. Исход: • да ученик упозна, усвоји и примени поступак за генерисање радионичког цртежа на основу 3D –изгледа (модела)

  5. ЦРТАМО! крени и покрени: АutoCAD

  6. уколико се картица Startup није појавила крени са комадне линије: Command:STARTUP Enter new value for STARTUP <0>: 1 па File/New

  7. ИЗВРШИЛИ СМО ПОДЕШАВАЊА И САДА МОЖЕМО ДА КРЕИРАМО НАШ 3D - ИЗГЛЕД!

  8. View/3D Views/..Isometric или:

  9. Формирајмо линију дебљине 0.5мм

  10. цртамо у ‘’фронталној’’ равни • најпре кружницу Ф50 са центром у координатном почетку (0,0,0) • па помоћне линије осе вертикалне и хоризонталне: Draw/xline (Оbjact Snap: Center,Intersection) • па паралелe хоризонталној оси са размаком 35: Modifay/Offset. • па парaлелевертикалној оси са размаком 10 мм • па кружнице Ф 20 са центром у пресецима

  11. Моdifay/Trim, Erase....

  12. Draw/Region

  13. Modifay/Solid Editing/Subtract

  14. View/3D View/..Isometric Draw/Solid/Extrude

  15. дужина ‘’екструдирања’’ (‘’развлачења’’)

  16. И НАСТАВЉАМО!

  17. Креирамо цилиндар Ф40, висине 50-15. (Водимо рачуна да оса Z мора да има правац осе цилиндра; ако већ нема послужи се са: Tools/Ucs...

  18. Креирамо цилиндар Ф14, висине 50. (Водимо рачуна да оса Z мора да има правац осе цилиндра; ако већ нема послужи се са: Tools/Ucs...)

  19. ‘’Oдузмимо’’ тај цилидар (Ф14) од оба претходно креирана солида (тела) Modifay/ Solid Editing/Subtract

  20. Креирамо цилиндар Ф30, висине 20. (Водимо рачуна да оса Z мора да има правац осе цилиндра; ако већ нема послужи се са: Tools/Ucs...)

  21. ‘’Одузмимо’’ новокреирани цилиндар од постојећег тела. Modifay/ Solid Editing/Subtract

  22. И ТО ЈЕ ТО !!!

  23. подесимо и изгледа...

  24. PaEsc

  25. Селектујмо оквир у коме је наш модел и Delеtете. И добијамо ‘’празан’’ папир.

  26. На File/Plot Preview (Ctrl+P) проверимо како то изгледа Хм! Није добро! Морамо пдесити! Ctrl+P!

  27. Esc!

  28. И!

  29. И почињемо са цртањем.

  30. Setup Drawing Setup View

  31. Command: _solview Enter an option [Ucs/Ortho/Auxiliary/Section]: U Enter an option [Named/World/?/Current] <Current>: Enter view scale <1>: Specify view center: Specify view center <specify viewport>: Specify first corner of viewport: Specify opposite corner of viewport: Enter view name: F Enter an option [Ucs/Ortho/Auxiliary/Section]:(Enter)

  32. (Command: _solview) Enter an option[Ucs/Ortho/Auxiliary/Section]: S Specify first point of cutting plane: Specify second point of cutting plane: Specify side to view from: Enter view scale <1>: Specify view center: Specify view center <specify viewport>: Specify first corner of viewport: Specify opposite corner of viewport: Enter view name: PRESEK Enter an option [Ucs/Ortho/Auxiliary/Section]:O

  33. Specify side of viewport to project: Specify view center: Specify view center <specify viewport>: Specify first corner of viewport: Specify opposite corner of viewport: Enter view name: H Enter an option [Ucs/Ortho/Auxiliary/Section]:A

  34. Enter an option [Ucs/Ortho/Auxiliary/Section]:A Specify first point of inclined plane: Specify second point of inclined plane: Specify side to view from: Specify view center: <Ortho off> Specify view center <specify viewport>: Specify first corner of viewport: Specify opposite corner of viewport: Enter view name: 3D Enter an option [Ucs/Ortho/Auxiliary/Section]: Command:

  35. Дупликлик
