ものつくり

放電箱 Spark chamber

開発に至る道筋での

ものつくり

福井 崇時

名古屋大学名誉教授

2010.10.8.


4037270

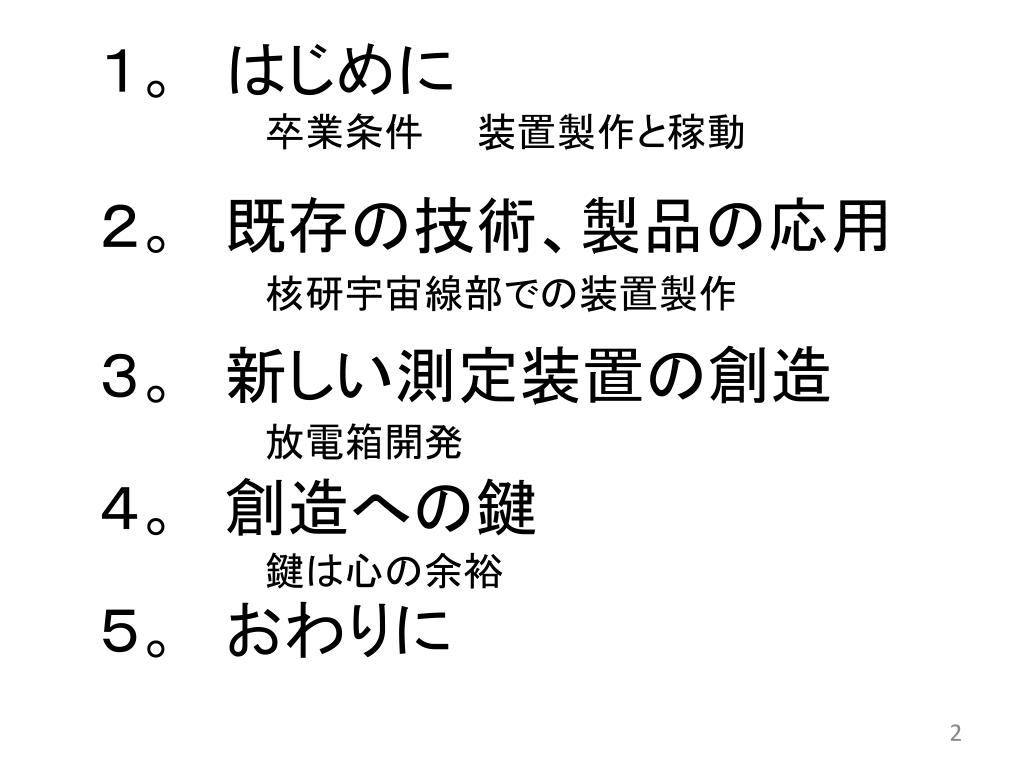

1。 はじめに

卒業条件  装置製作と稼動

2。 既存の技術、製品の応用

核研宇宙線部での装置製作

3。 新しい測定装置の創造

放電箱開発

4。 創造への鍵

鍵は心の余裕

5。 おわりに


4037270

量子力学が定着

原子スペクトル超微細構造の観測測定

天然放射性元素の崩壊系列

  4n     トリウム系列

  4n + 2 ウラン系列

  4n + 3 アクチニウム系列

  4n + 1 見付かっていない

         (ネプツニウム系列)


4037270

卒業の条件

NIERの装置の完成

杉本健三、私、後半に菅浩一で取りかかる

STRONG の本が指導書


4037270

NIER の イオン源電子衝突によりイオン化


4037270

虎の巻とらのまき

秘伝の指南書

問題の解答


4037270

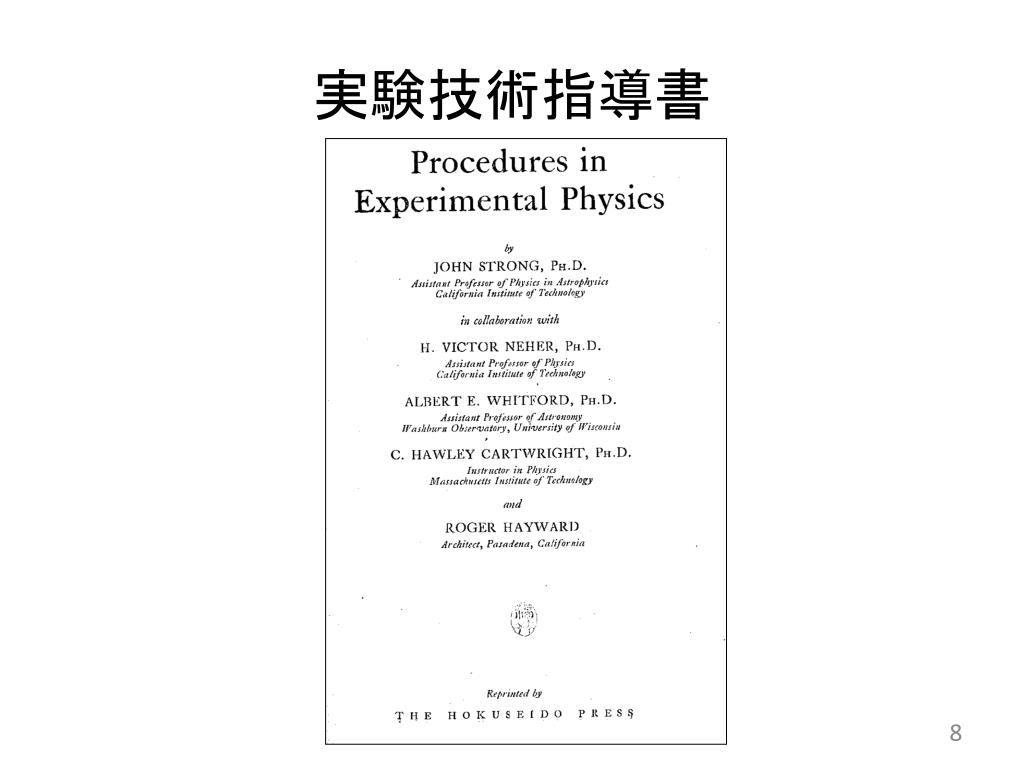

実験技術指導書


Reviews of scientific instruments vol 10 p 120 1939 book reviews by g p harnwell univ pennsylvania

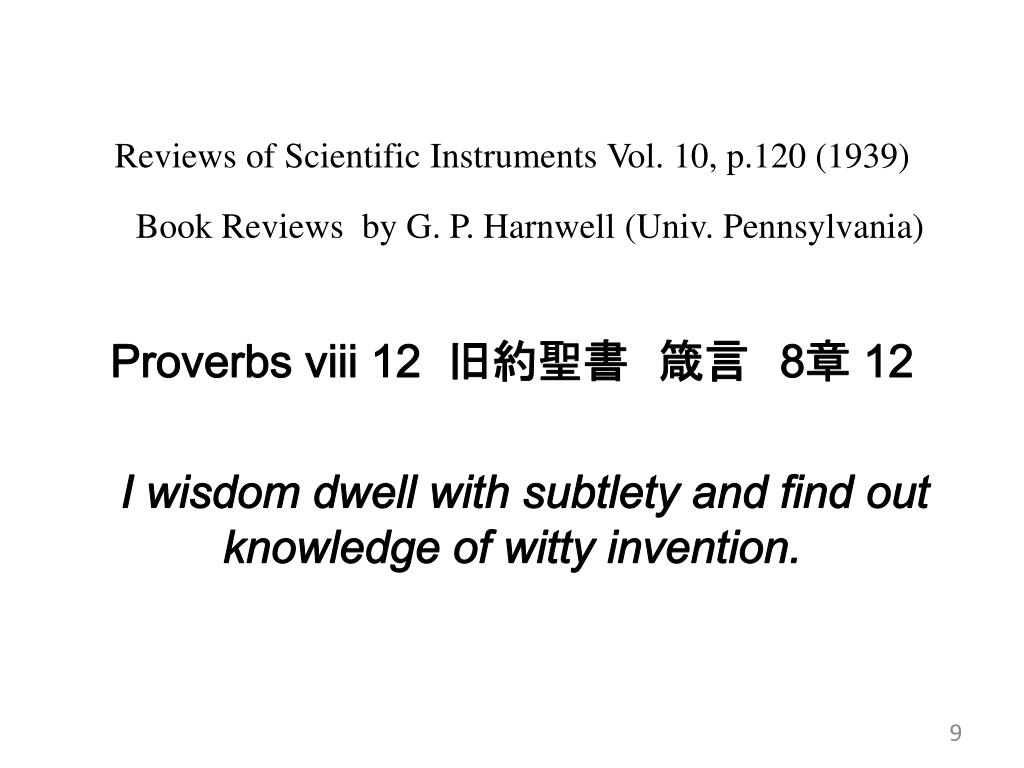

Reviews of Scientific Instruments Vol. 10, p.120 (1939) Book Reviews by G. P. Harnwell (Univ. Pennsylvania)

Proverbs viii 12 旧約聖書 箴言 8章 12

I wisdom dwell with subtlety and find out knowledge of witty invention.


4037270

イオン電流増幅真空管

       熔融石英

   FP-54     10-15 amp 増幅

    入力抵抗  1016W

電気計Electrometer


4037270

宇宙線の研究

GM計数管の製作

 名大関戸研のGM計数管

GM計数管ホドスコープ


4037270

木庭さんによるソ連の雑誌の掲載論文紹介

JETP, Usp.Fiz.Nauk.,Izv.Akad.Nauk.,Dokl.Akad.Nauk.等

月に1回 大阪から大勢参加した

JETP : Zh éksper. teor. Fiz. :

Journal of experimental and theoretical Physics

Usp. Fiz. Nauk. : Progress of Physical Sciences

Izv. Akad. Nauk.:News (Information) of Academy of Science

Dokl. Akad. Nauk. : Repots of Academy of Science


4037270

研究者の全国共同利用研究所

1952年京大に基礎物理学研究所

1954年乗鞍に東大宇宙線観測所

1955年田無に東大原子核研究所


4037270

   超高エネルギー現象の研究

①大規模な気球飛揚施設と搭載

     エマルション・チェンバーの製作

②巨大空気シャワー

Extensive Air Showerの観測、

     特にミューオンの観測を中心に

    「素粒子研究」12巻1号(1956)謄写版刷に記載


Conversi and gozzini

This is a high voltge circuit by Conversi and Gozzii

Conversi and Gozzini


Air shower cm cm

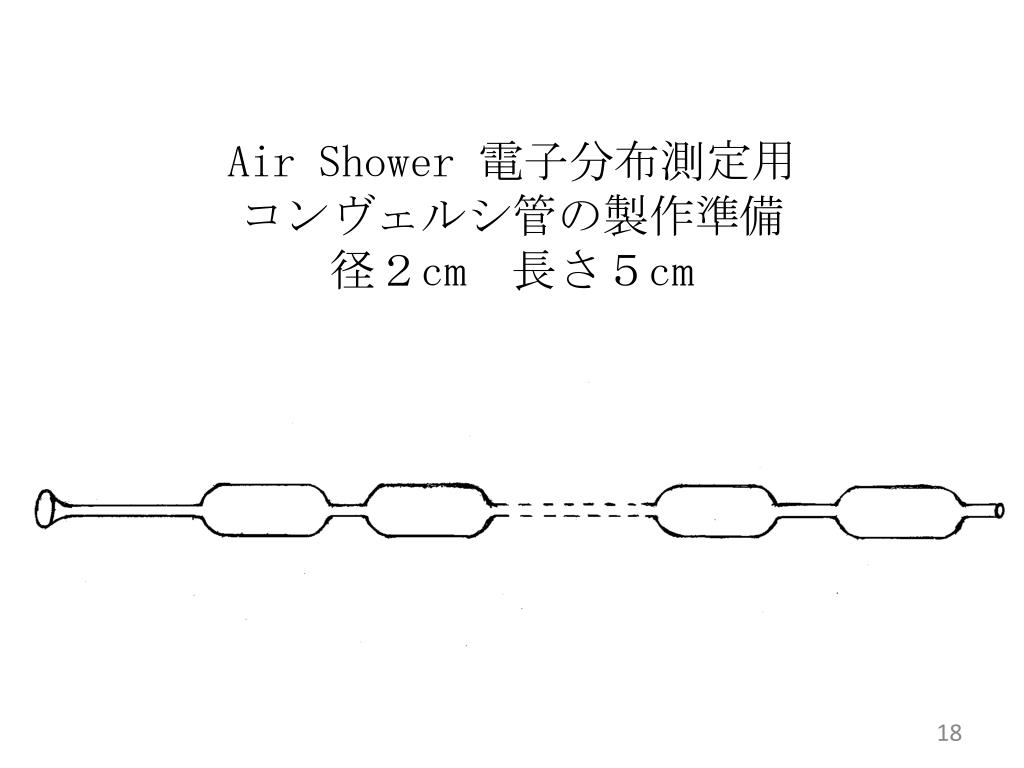

Air Shower 電子分布測定用コンヴェルシ管の製作準備径2cm 長さ5cm


4037270

ネオンホドスコプ 5040 球 2 m x 3.5 m

Plastic scintillator 50 cm x 50 cm x 4.5 cm

約100枚自作後 多分 松下電工に依頼

鉛ガラス 小原光学

    直径 50 cm 厚さ 30 cm (12 r.l.) 5 個

硝酸鉛水溶液 Pb(NO3) 2

容器 直径 56 cm 深さ 80 cm (6 r.l.)

                10 個


4037270

ネオンホドスコープ


4037270

1気圧高純度希ガス 1〜2立 ガラス球


4037270

コンヴェルシ管内の放電の様子を調べた

管の直径 2 cm

封入ガス Ne + 0.2 % Ar

気圧 上 50 cm Hg

中 35 cm Hg

下 10 cm Hg

電圧パルス ピーク電圧

a : 5 kv

b : 8 kv

c : 10 kv


4037270

コンヴェルシチューブ内の放電の様子


4037270

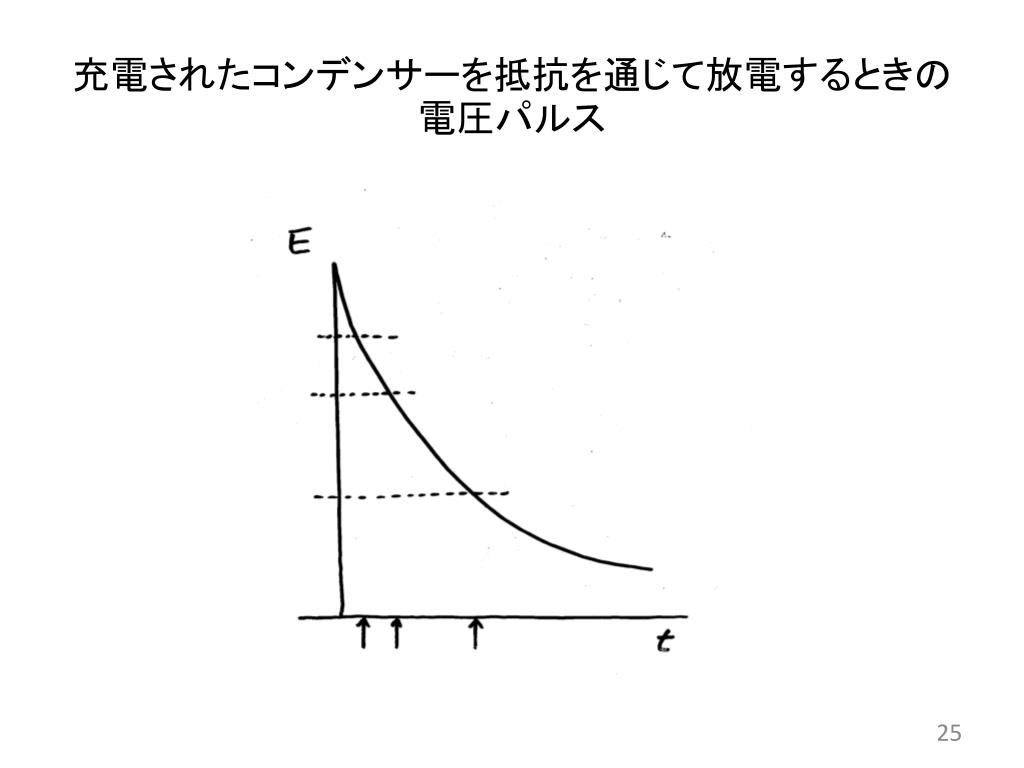

充電されたコンデンサーを抵抗を通じて放電するときの電圧パルス


4037270

        NESA 電導ガラス

浅田常三郎先生にお願いして三菱電機の伊丹中央研究所で電導ガラスを製作してもらう研究者を紹介して頂いた

浅田研ご出身の先輩が引き受けて下さった

厚さ 0.5 mm 9 cm x 14 cm の板 5 枚

朝鮮戦争特需でボーナスはボストンバックに入れた


4037270

永瀬産業 輸入している 新接着剤

         アラルダイト

宮本重徳の学友が社員になっている

彼から貰って来た

約5mm四角、長さ30センチほどの棒状

4、50度くらいに接着面を熱し、棒状のアラルダイトをこすり付けると軟化し粘性のある液になる 更に温度を上げるとさらさらの液状になる

此の状態で接着し温度を下げながら数時間放置すれば接着する


Fukui and miyamoto

Fukui and Miyamoto放電箱


4037270

放電箱で捉えた宇宙線飛跡


Fukui and miyamoto nuovo cimento

Fukui and MiyamotoNuovo Cimento


4037270

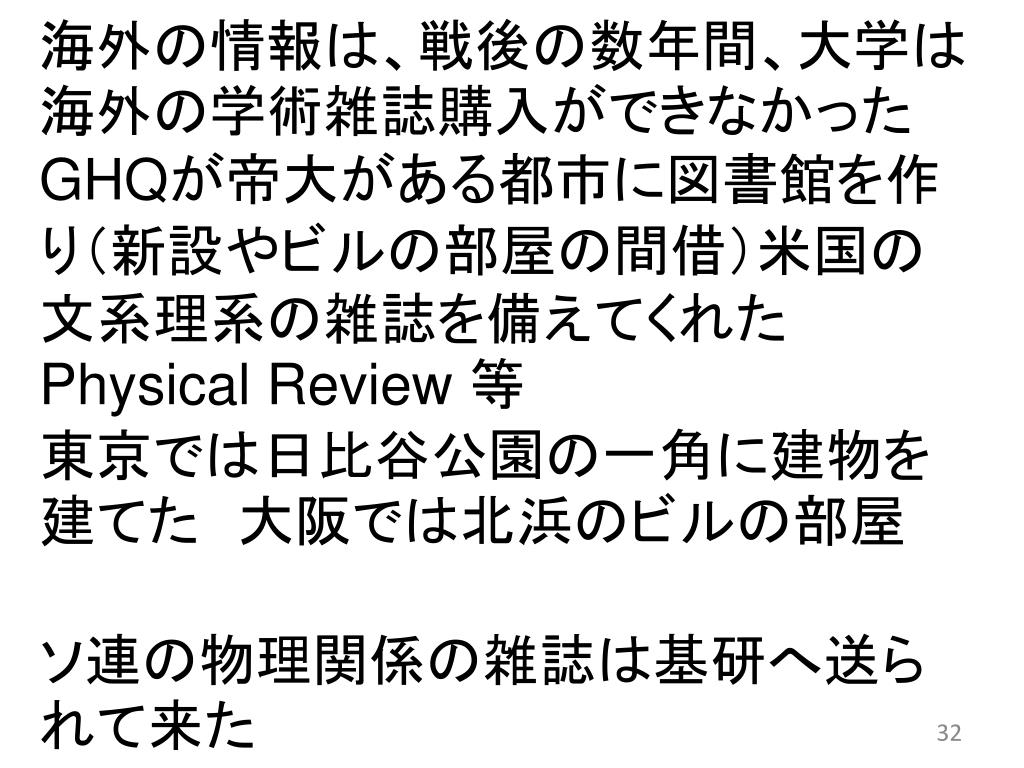

海外の情報は、戦後の数年間、大学は海外の学術雑誌購入ができなかった

GHQが帝大がある都市に図書館を作り(新設やビルの部屋の間借)米国の文系理系の雑誌を備えてくれた Physical Review 等

東京では日比谷公園の一角に建物を建てた 大阪では北浜のビルの部屋

ソ連の物理関係の雑誌は基研へ送られて来た


4037270

木庭二郎1915.3.7.〜1973.9.28. コレラ予防注射により発病、体力無く死亡 物理学会誌1996.Vol.51,No.8 に追悼記事あり1941年東大入学 2年休学 1949年伏見研助教授 1953年基研教授 1959年Warszawa ポーランドワルシャワ科学アカデミー 1966年コペンハーゲンニールス・ボーア研究所 1973年8〜9月イタリアPavia多重発生シンポジウム出席 此の頃、北部イタリアからコレラが発生しスイスツエルマットでも患者が出た そのためイタリアへの旅行者はコレラ予防の注射を受けることになった 強制ではなかったが、木庭さんは几帳面な性格から注射をされパヴィアへ行かれた もともと健康状態が良くない体調だったので注射が影響してコレラを発症され命を失うこととなった吉城肇君73年にマッタホーン登頂のためツエルマットへ行きガイド付きで登頂したが、コレラ騒ぎでハンブルグへ戻ったら大騒動の健康診断を受けた


4037270

ガラス管の洗浄 chromic acid

濃硫酸に重クロム酸カリK2Cr2O7 potassium bichromate の飽和溶液に浸す

排気中の加熱

素焼き磁器にニクロム線を巻き石綿を水にほぐして巻き付けた

素手での作業


High voltage pulse generator 13 kv 1 m s time delay 1 5 m s

High voltage pulse generator13.kV 1ms Time delay=1.5ms


Extensive air shower detectors arrangement

Extensive Air Shower Detectors Arrangement


4037270

日本物理学会誌12巻、1957年12号 頁583−588


4037270

原子核宇宙線実験に使う電子回路一般の貴重な指導書
