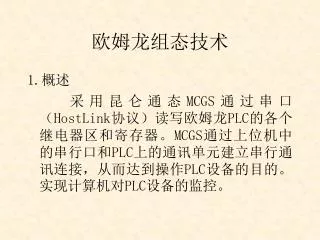

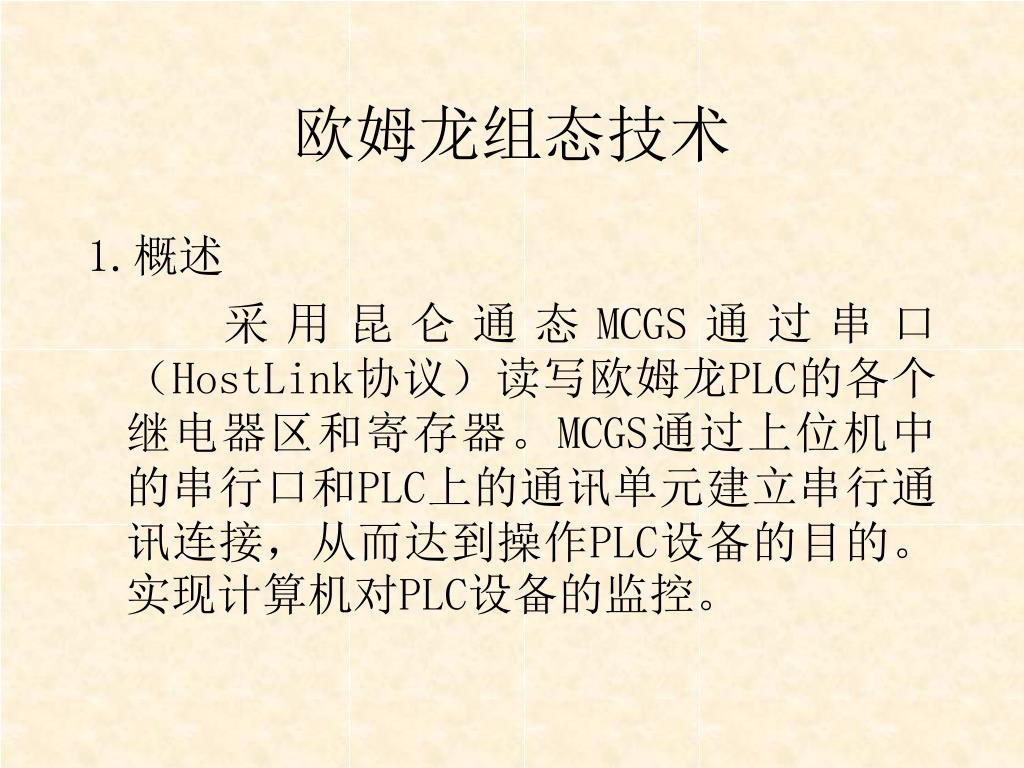

欧姆龙组态技术

1.概述

采用昆仑通态MCGS通过串口(HostLink协议)读写欧姆龙PLC的各个继电器区和寄存器。MCGS通过上位机中的串行口和PLC上的通讯单元建立串行通讯连接,从而达到操作PLC设备的目的。实现计算机对PLC设备的监控。

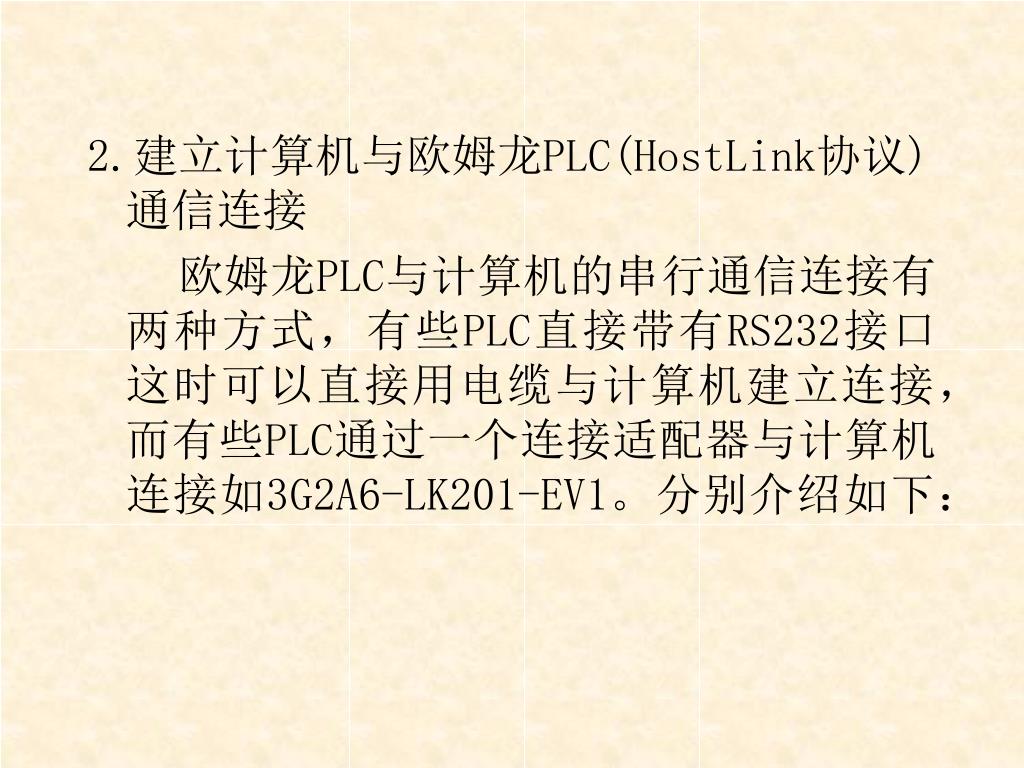

2.建立计算机与欧姆龙PLC(HostLink协议)通信连接

欧姆龙PLC与计算机的串行通信连接有两种方式,有些PLC直接带有RS232接口这时可以直接用电缆与计算机建立连接,而有些PLC通过一个连接适配器与计算机连接如3G2A6-LK201-EV1。分别介绍如下:

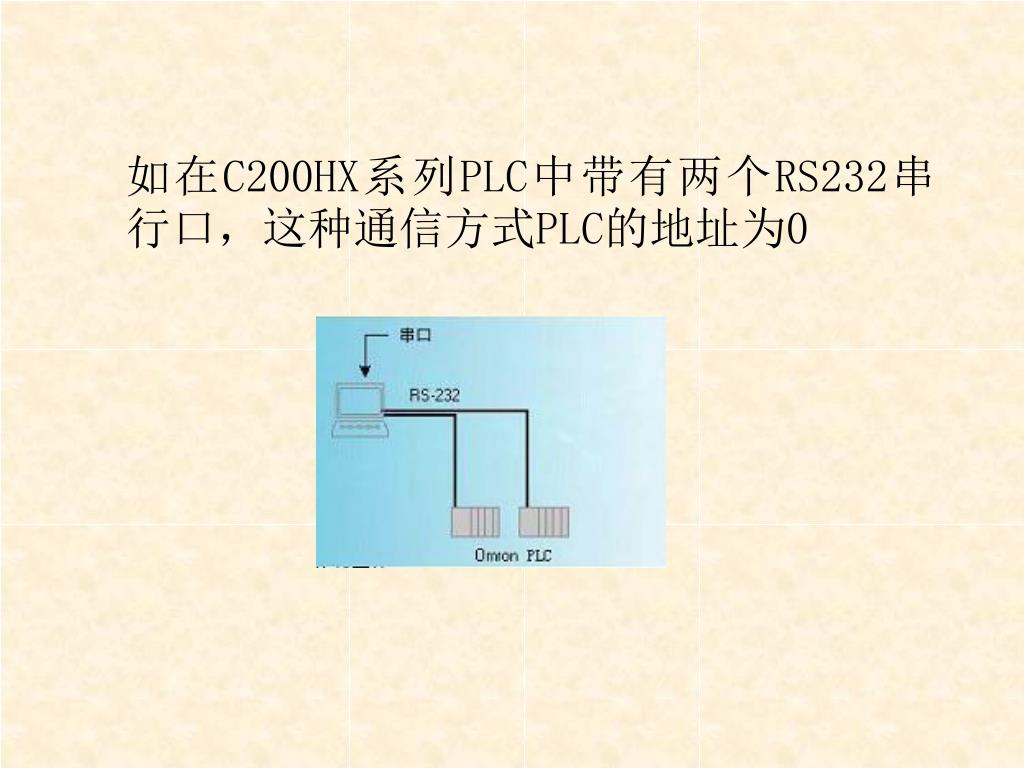

如在C200HX系列PLC中带有两个RS232串行口,这种通信方式PLC的地址为0


PLC的地址为0

用外置的适配器方式时如下:


波特率

SW2.1

SW2.2

SW2.3

SW2.4

19200

OFF

OFF

ON

OFF

9600

ON

OFF

ON

OFF

4800

OFF

ON

ON

OFF

2400

ON

ON

ON

OFF

1200

OFF

OFF

OFF

ON

600

ON

OFF

OFF

ON

300

OFF

ON

OFF

ON

推荐值

ON

OFF

ON

OFF

3G2A6-LK201-EV1,适配器上的拨码开关与通信参数的对应关系表为:


SW1.6

SW1.7

奇偶校验

通信参数

OFF

OFF

偶校验

7位ASCII,二位停止位

OFF

ON

奇校验

7位ASCII,二位停止位

ON

OFF

偶校验

8位JIS,一位停止位

ON

ON

奇校验

8位JIS,一位停止位

推荐值(OFF)

OFF

偶校验

7位ASCII,二位停止位

连接的数据位长度、停止位长度、奇偶校验位由连接适配器3G2A6-LK201-EV1背板上的SW1上的6—7决定。SW2.6设置为OFFSW1.8设置为ON,对应关系如下:


PLC地址

SW1.1

SW1.2

SW1.3

SW1.4

SW1.5

0

OFF

OFF

OFF

OFF

OFF

1

OFF

OFF

OFF

OFF

ON

30

ON

ON

ON

ON

OFF

31

ON

ON

ON

ON

ON

以3G2A6-LK201-EV1为例PLC地址由背板上的SW1上的1—5决定。ON为1,OFF为0,对应关系如下:

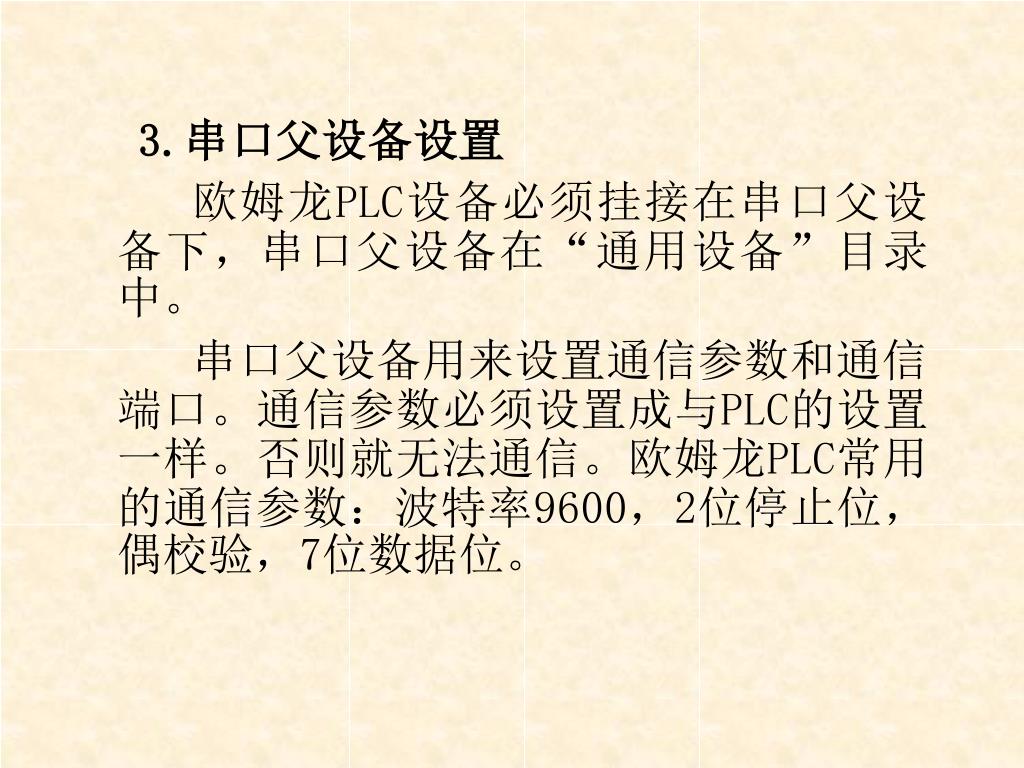

3.串口父设备设置

欧姆龙PLC设备必须挂接在串口父设备下,串口父设备在“通用设备”目录中。

串口父设备用来设置通信参数和通信端口。通信参数必须设置成与PLC的设置一样。否则就无法通信。欧姆龙PLC常用的通信参数:波特率9600,2位停止位,偶校验,7位数据位。

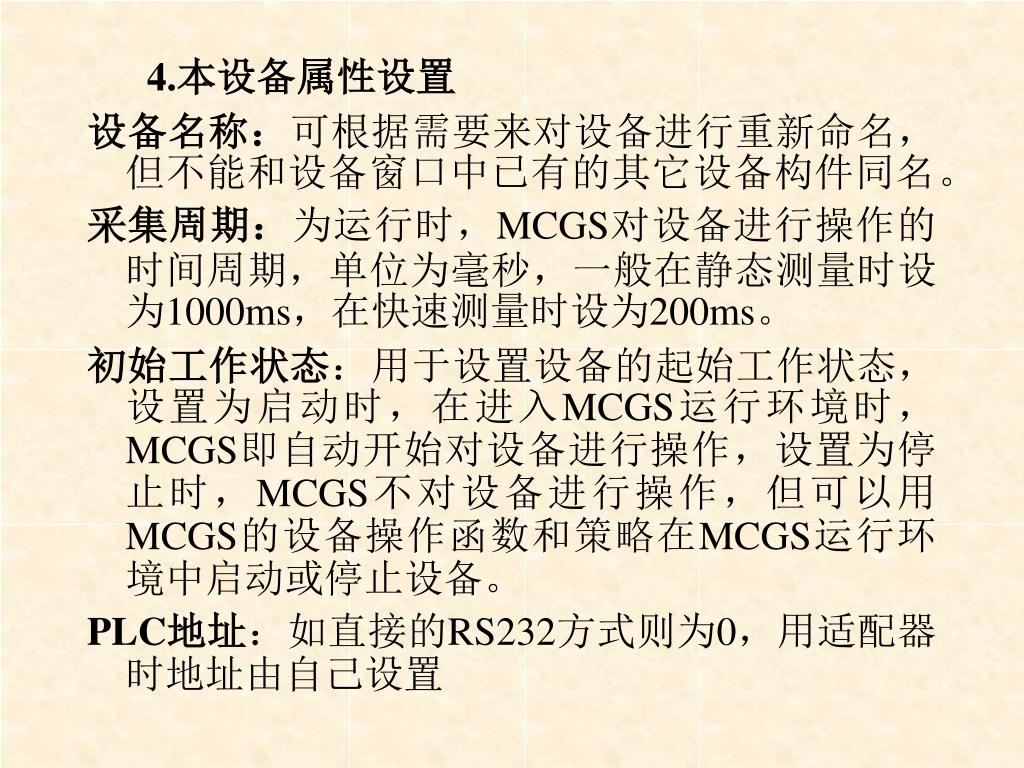

4.本设备属性设置

设备名称:可根据需要来对设备进行重新命名,但不能和设备窗口中已有的其它设备构件同名。

采集周期:为运行时,MCGS对设备进行操作的时间周期,单位为毫秒,一般在静态测量时设为1000ms,在快速测量时设为200ms。

初始工作状态:用于设置设备的起始工作状态,设置为启动时,在进入MCGS运行环境时,MCGS即自动开始对设备进行操作,设置为停止时,MCGS不对设备进行操作,但可以用MCGS的设备操作函数和策略在MCGS运行环境中启动或停止设备。

PLC地址:如直接的RS232方式则为0,用适配器时地址由自己设置

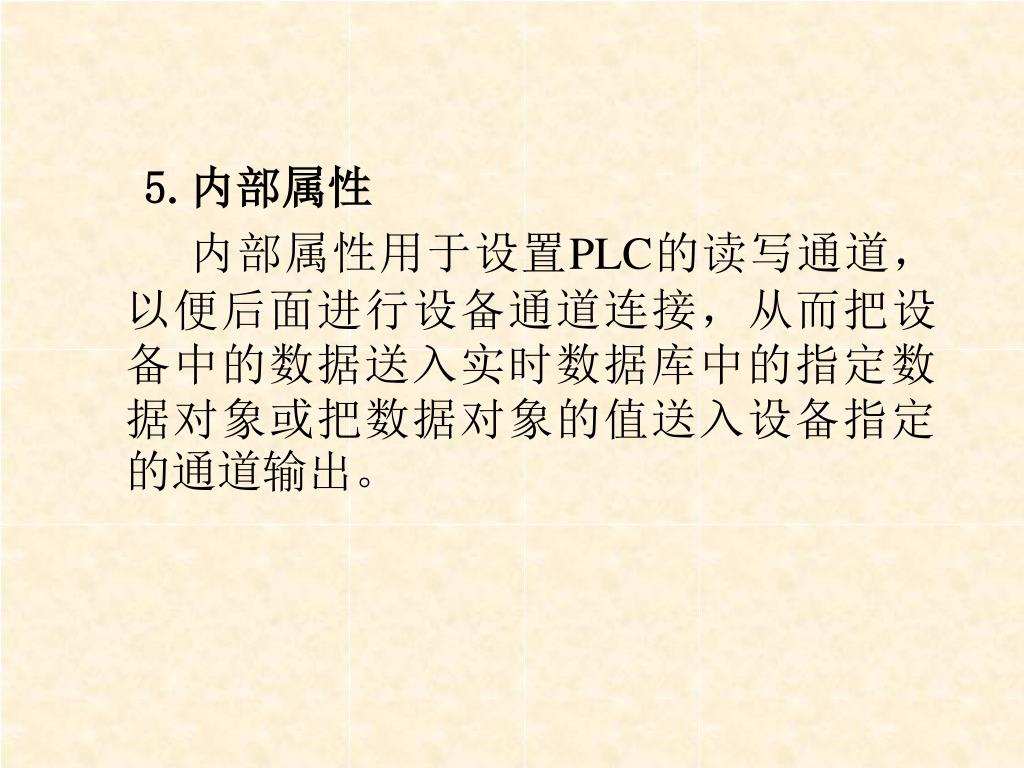

5.内部属性

内部属性用于设置PLC的读写通道,以便后面进行设备通道连接,从而把设备中的数据送入实时数据库中的指定数据对象或把数据对象的值送入设备指定的通道输出。

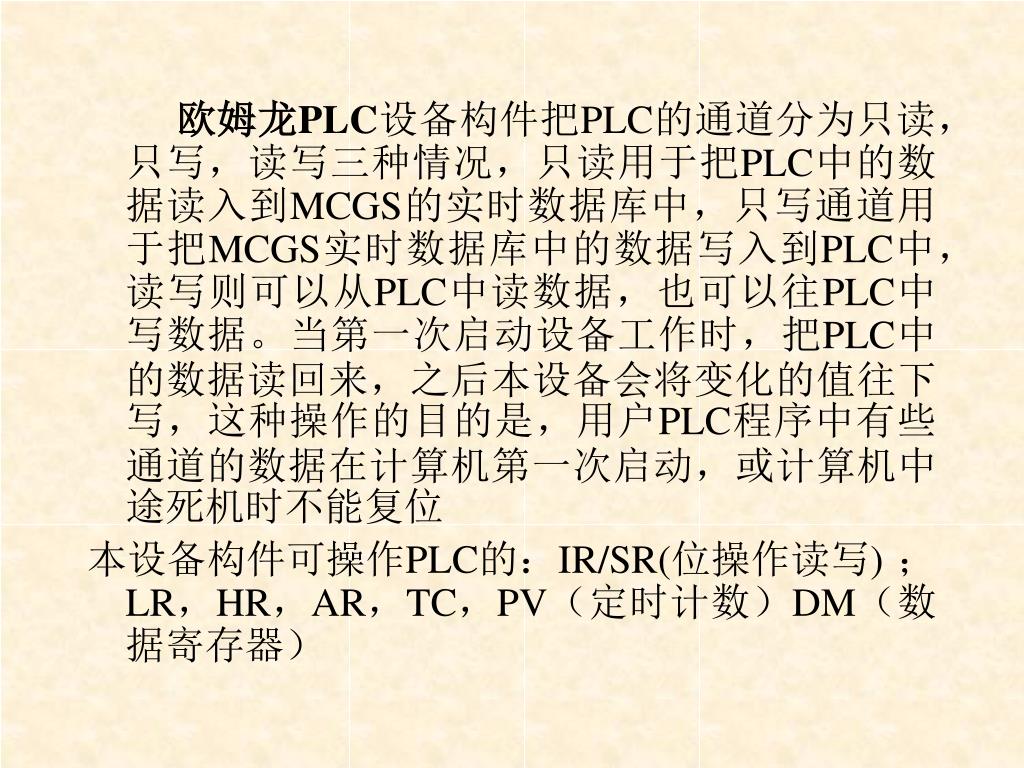

欧姆龙PLC设备构件把PLC的通道分为只读,只写,读写三种情况,只读用于把PLC中的数据读入到MCGS的实时数据库中,只写通道用于把MCGS实时数据库中的数据写入到PLC中,读写则可以从PLC中读数据,也可以往PLC中写数据。当第一次启动设备工作时,把PLC中的数据读回来,之后本设备会将变化的值往下写,这种操作的目的是,用户PLC程序中有些通道的数据在计算机第一次启动,或计算机中途死机时不能复位

本设备构件可操作PLC的:IR/SR(位操作读写) ;LR,HR,AR,TC,PV(定时计数)DM(数据寄存器)


6.设备调试

设备调试在构件属性窗口的“设备调试”属性页中进行,以检查和测试本构件和PLC的通讯连接工作是否工作,在进行调试前,要先把通讯单元的各种跳线设置,计算机和通讯单元之间的通讯线也要正确连接


本构件对PLC设备的调试分为读和写两个部分,如在“通道连接”属性页中,显示的是读PLC通道,则在“设备调试”属性页中显示的是PLC中这些指定单元的数据状态;如在“通道连接”属性页中显示的是写PLC通道,则在“设备调试”属性页,把对应的数据写入到指定单元PLC中。注意:对于读写的PLC通道,在设备调试时不能往下写。


对开关量输入输出通道,在对应值一列显示的是开关量状态,为0表示关,为1表示开。对输出通道,在对应值一列中,当用鼠标左键按下时,对应通道的输出状态为1,松开鼠标左键时,输出状态为0;当用鼠标右键单击时,对应通道的输出状态交替变化(从0变为1,或从1变成0)。


此讲结束 对开关量输入输出通道,在对应值一列显示的是开关量状态,为0表示关,为1表示开。对输出通道,在对应值一列中,当用鼠标左键按下时,对应通道的输出状态为1,松开鼠标左键时,输出状态为0;当用鼠标右键单击时,对应通道的输出状态交替变化(从0变为1,或从1变成0)。
