Presentation Transcript


6642293

第四章 物位检测

化工仪表及自动化张冰剑


6642293

内容提要

  • 物位检测的意义及主要类型

  • 压差式液位计

    • 工作原理

    • 零点迁移问题

  • 其他物位计

    • 电容式物位计

    • 称重式液罐计量仪


6642293

第一节 物位检测的意义及

主要类型


6642293

几个概念

液位 料位

液位计 料位计 界面计

按其工作原理分为

直读式物位仪表 差压式物位仪表

浮力式物位仪表 电容式物位仪表

核辐射式物位仪表 声波式物位仪表

光学式物位仪表 称重式计量仪


6642293

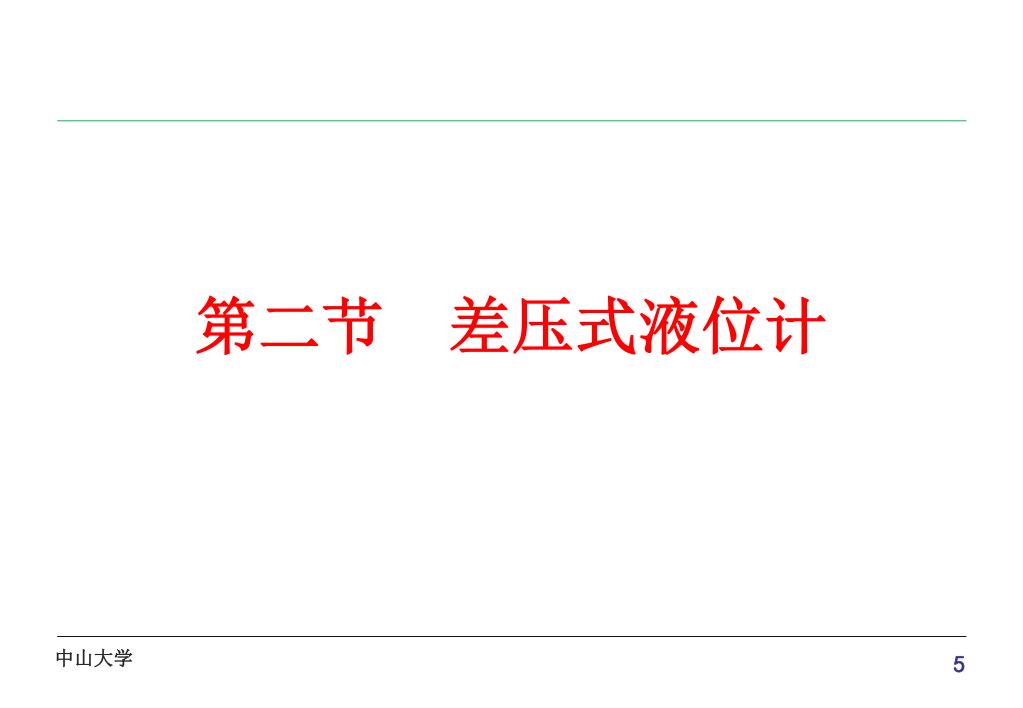

第二节 差压式液位计


6642293

将差压变送器的一端接液相,另一端接气相

因此:

1. 工作原理


6642293

当用差压式液位计来测量液位时:

若被测容器是敞口的,气相压力为大气压,则差压计的负压室通大气就可以了,这时也可以用压力计来直接测量液位的高低;

若容器是受压的,则需将差压计的负压室与容器的气相连接。以平衡气相压力 pA的静压作用。


6642293

在使用差压变送器测量液位时,一般来说:

实际中,正、负室压力p1、p2分别为

2. 零点迁移问题


6642293

迁移弹簧的作用改变变送器的零点。

迁移和调零都是使变送器输出的起始值与被测量起始点相对应,只不过零点调整量通常较小,而零点迁移量则比较大。

迁移同时改变了测量范围的上、下限,相当于测量范围的平移,它不改变量程的大小。


6642293

正、负迁移

“A” 为正迁移;“B”为负迁移。

负迁移

正迁移


6642293

正、负迁移

测量范围为0~5kPa

差压变送器输出4mA到20mA

A:无迁移

b:负迁移(2kPa)

c:正迁移(2kPa)


6642293

例题分析

某贮罐内的压力变化范围为12~15MPa,要求远传显示,试选择一台DDZ-Ⅱ型压力变送器 (包括准确度等级和量程)。如果压力由12MPa变化到15MPa,问这时压力变送器的输出变化了多少?如果附加迁移机构,问是否可以提高仪表的准确度和灵敏度?试举例说明之。

已知DDZ-Ⅱ型压力变送器的规格有:

0~10,16,25,60,100 (MPa)

精度等级均为0.5级, 输出信号范围为0~10mA。


6642293

解:由已知条件,最高压力为15MPa,若贮罐内的压力是比较平稳的,取压力变送器的测量上限为

若选择测量范围为0~25MPa、准确度等级为0.5级,这时允许的最大绝对误差为


6642293

压力为15MPa时,输出电流信号为

由于变送器的测量范围为0~25MPa,输出信号范围为0~10mA,故压力为12MPa时,输出电流信号为

当贮罐内的压力由12MPa变化到15MPa时,变送器的输出电流只变化了1.2mA。


6642293

如果确定正迁移量为7MPa,则变送器的量程规格可选为16MPa。那么此时变送器的实际测量范围为7~23MPa,即输入压力为7MPa时,输出电流为0mA;输入压力为23MPa时,输出电流为10mA。这时如果输入压力为12MPa,则输出电流为

输入压力为15MPa时,输出电流为


6642293

由此可知,当输入压力由12MPa变化到15MPa时,输出电流变化了1.875mA,比不带迁移机构的变送器灵敏度提高了。

变送器的准确度等级仍为0.5级,此时仪表的最大允许绝对误差为(23-7)×0.5% = 0.08MPa,所以,由于加了迁移机构,使仪表的测量误差减少了。

加上迁移机构,可以改变测量的起始点,提高仪表的灵敏度 (只不过这时仪表量程也要作相应改变)。


6642293

第三节 其他液位计


6642293

1. 电容式物位传感器

通过测量电容量的变化可以用来检测液位、料位和两种不同液体的分界面。

两圆筒间的电容量C:

当 D 和 d 一定时,电容量 C 的大小与极板的长度 L 和介质的介电常数ε的乘积成比例。


6642293

非导电介质液位的测量

当液位为零时,

当液位上升为H时,

1—内电极;2—外电极;

3—绝缘套;4—流通小孔


6642293

固体块状颗粒体及粉体料位的测量

用电极棒及容器壁组成电容器的两极来测量非导电固体料位。

电容量变化与料位升降的关系为:

1—金属电极棒;2—容器壁


6642293

电容式物位传感器的优缺点

优点

  • 电容物位计的传感部分结构简单、使用方便。

缺点

  • 需借助较复杂的电子线路。

  • 应注意介质浓度、温度变化时,其介电系数也要发生变化这种情况。


6642293

2. 称重式液罐计量仪

1—下波纹管;2—上波纹管;3—液相引压管;4—气相引压管;5—砝码;6—丝杠;7—可逆电机;8—编码盘;9—发讯器


6642293

杠杆平衡时

由于

如果液罐是均匀截面


6642293

结 束 !
