Guide to information security

Guide to Information Security

Computer Science&Technology School of Shandong University

Chapter 14 – Authentication Applications

Instructor: Hou Mengbo

Email: houmb AT sdu.edu.cn

Office: Information Security Research Group


Authentication applications

Authentication Applications

  • will consider authentication functions

  • developed to support application-level authentication & digital signatures

    • will consider Kerberos – a private-key authentication service

    • then X.509 directory authentication service


Kerberos authentication protocol

KerberosAuthentication Protocol


Kerberos authentication protocol1

Kerberos Authentication Protocol

  • Kerberos Overview

  • Kerberos Protocol Description

  • KerberosAnalysis and related Resources


What s kerberos

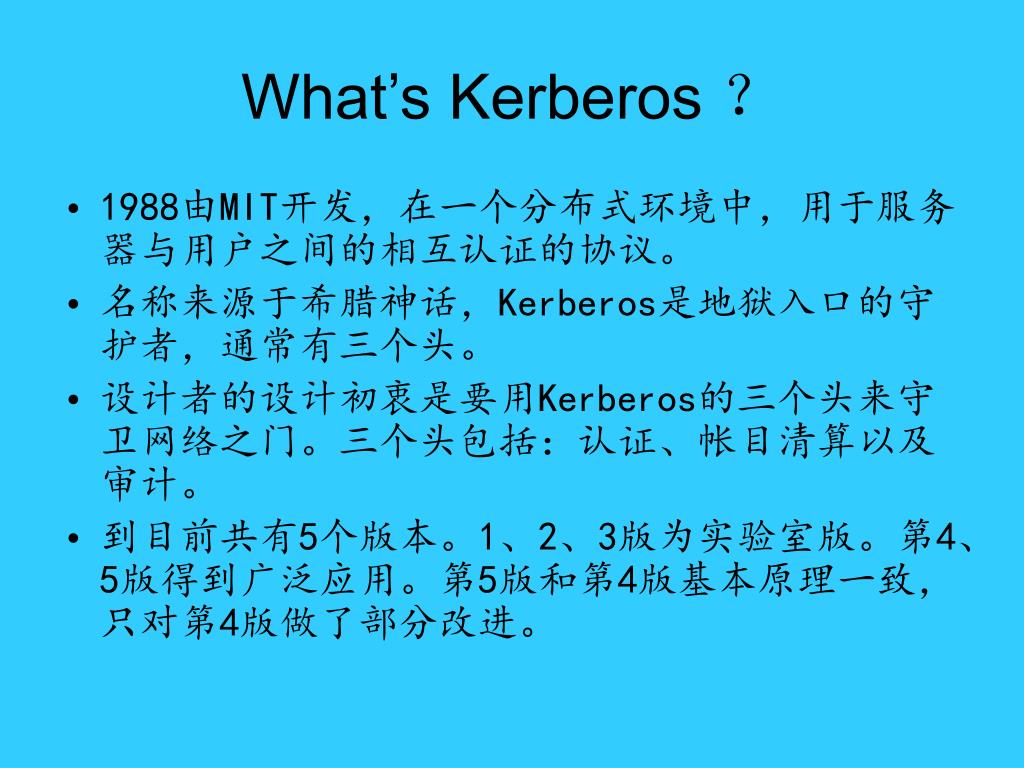

What’s Kerberos ?

  • 1988由MIT开发,在一个分布式环境中,用于服务器与用户之间的相互认证的协议。

  • 名称来源于希腊神话,Kerberos是地狱入口的守护者,通常有三个头。

  • 设计者的设计初衷是要用Kerberos的三个头来守卫网络之门。三个头包括:认证、帐目清算以及审计。

  • 到目前共有5个版本。1、2、3版为实验室版。第4、5版得到广泛应用。第5版和第4版基本原理一致,只对第4版做了部分改进。


Kerberos

Kerberos 要解决的问题

  • 在一个开放的分布式网络环境中,用户通过工作站访问服务器提供的服务。存在很多问题:

    • 工作站上的用户可以冒充另一用户操作。

    • 用户可以改变工作站地址冒充另一台工作站。

    • 用户可以窃听并回放他人的信息交换,获得对于某种服务的访问权或中断服务的运行。

    • 使用假冒服务器从而骗得用户的机密信息。


Kerberos1

Kerberos 的解决方案

  • 在一个分布式的Client/Server体系机构中,引入一个可信任的第三方(Kerberos服务器),让其提供认证服务。

  • 采用共享密钥加密技术。


Kerberos2

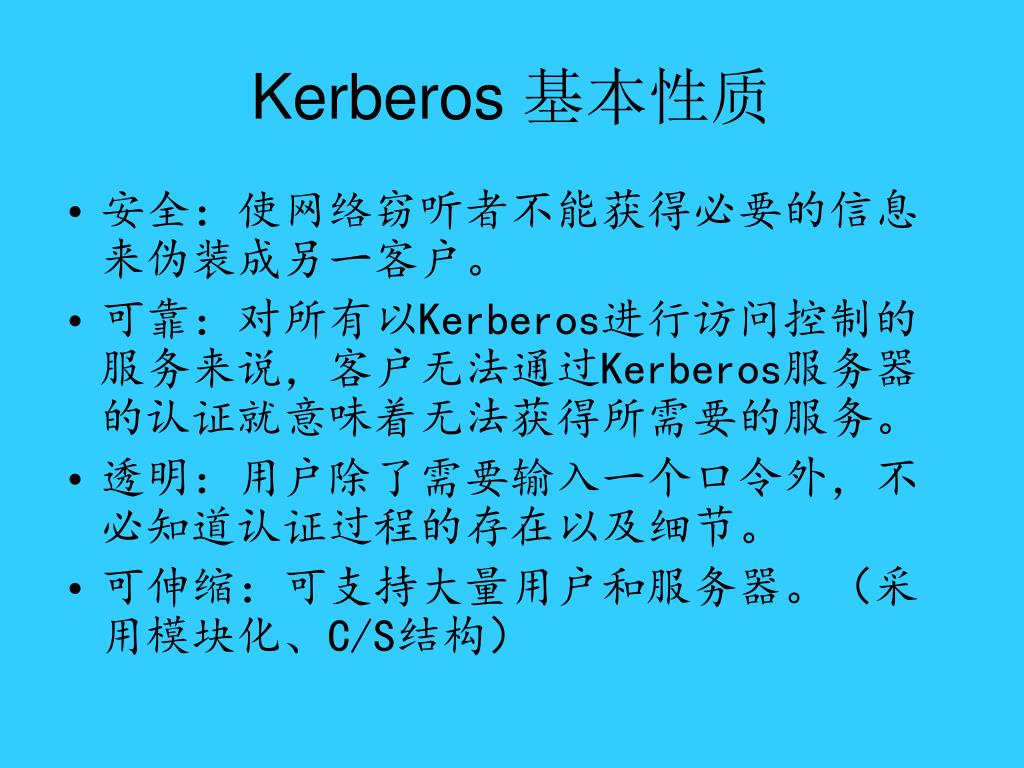

Kerberos 基本性质

  • 安全:使网络窃听者不能获得必要的信息来伪装成另一客户。

  • 可靠:对所有以Kerberos进行访问控制的服务来说,客户无法通过Kerberos服务器的认证就意味着无法获得所需要的服务。

  • 透明:用户除了需要输入一个口令外,不必知道认证过程的存在以及细节。

  • 可伸缩:可支持大量用户和服务器。(采用模块化、C/S结构)


Kerberos3

Kerberos 应用

  • Kerberos 第5版 是Windows 2000 中最基本的安全协议,是默认的用户和服务器验证提供者。

  • Linux 、Unix 类系统也都支持Kerberos协议。

  • 作为网络环境的双向认证协议。


Guide to information security

三个概念

在一个开放的网络环境中,所有用户都可以向任一服务器请求服务。每个服务器为了认证用户的合法性就必须知道每一个用户口令。显然网络规模越大维护越复杂,所以引入:

认证服务器(AS):它将所有用户的口令集中存放在本地数据库中;而且它与每一个应用服务器共享一个唯一的密钥。(密钥通过物理的或其他安全的方式分发)

客户端(C):代替用户与服务器进行信息交换。

票据(Ticket) :身份或权利的证明。

Ticket由 AS以数据报形式发放给C。


Guide to information security

对话过程

(1) C  AS : IDc || Pc || IDv

(2) AS  C : Ticket

(3) C  V : IDc || Ticket

Ticket = EKv [ IDc || ADc || IDv ]

字符说明

C=客户端

AS=认证服务器

V=服务(服务器)

IDc=在C上的用户标识

IDv=V的标识符

Pc=在C上的用户口令

ADc=C的网络地址

Kv=AS与V共享加密密钥

||=级联

一个简单的认证对话


Guide to information security

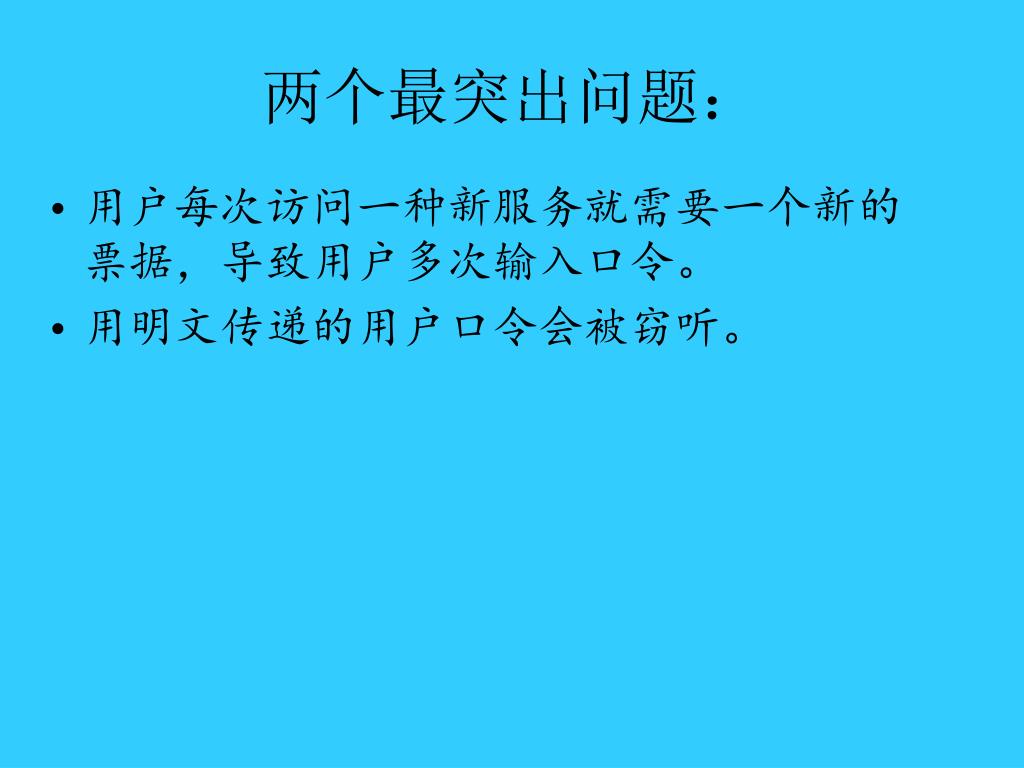

两个最突出问题:

  • 用户每次访问一种新服务就需要一个新的票据,导致用户多次输入口令。

  • 用明文传递的用户口令会被窃听。


Guide to information security

解决方案

  • 票据许可服务器 (TGS)向已经通过TGS认证的用户发放服务Ticket。用户首先向AS请求一张票据许可票 Tickettgs,并将它保存在 C 中。每当用户要求一种新的服务时,客户便用这张能认证自己的 Tickettgs向TGS发出申请。TGS给用户发回一张针对某种特定服务的服务许可票据 TicketV,客户将保留每一个TicketV,在每次请求相同服务时提供给服务器 V 来认证。

  • Ticket 重用,设置生命期。


Guide to information security

Once per user logon session:

(1) C  AS : IDc || IDtgs

(2) AS  C : EKc [ Tickettgs ]

Once per type of service:

(3) C  TGS: IDc||IDv||Tickettgs

(4) TGSC: TicketV

Once per service session:

(5) CV: IDc || TicketV

Tickettgs =

EKtgs [ IDc || ADc || IDtgs|| TS1 || Lifetime1]

TicketV =

EKV[ IDc || ADc || IDV|| TS2 || Lifetime2]

符号说明

IDtgs=TGS的标识符

Kc=由用户口令导出的密钥

TS1=时间戳 TimeStamp

Lifetime1= 生存期

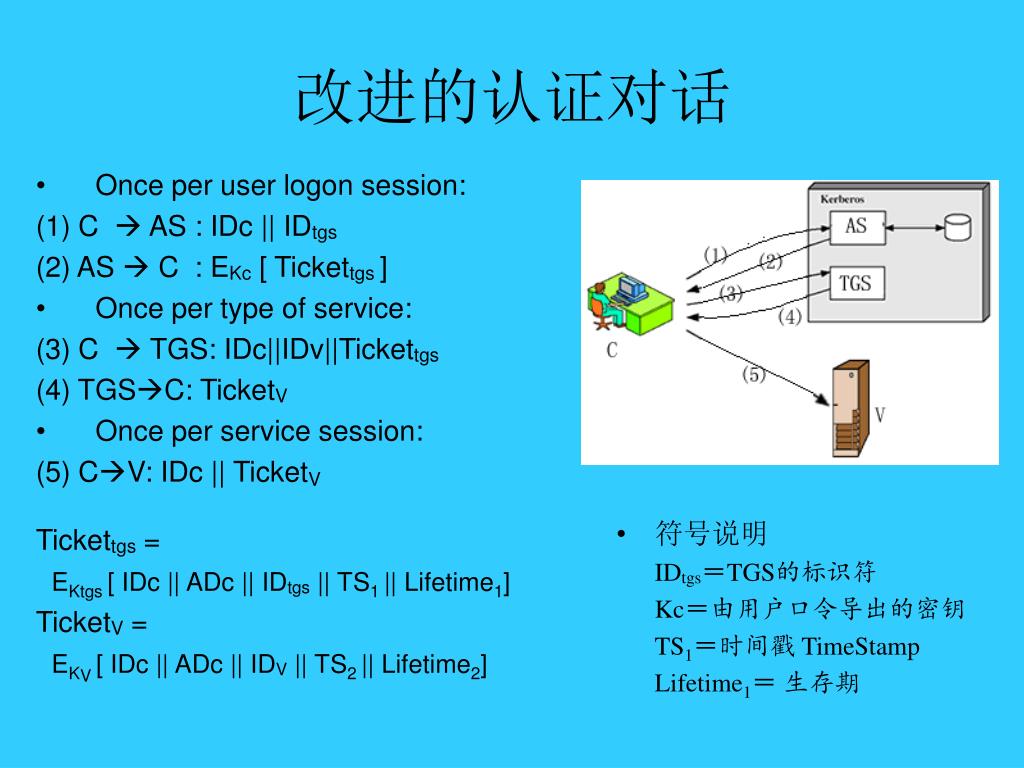

改进的认证对话


Guide to information security

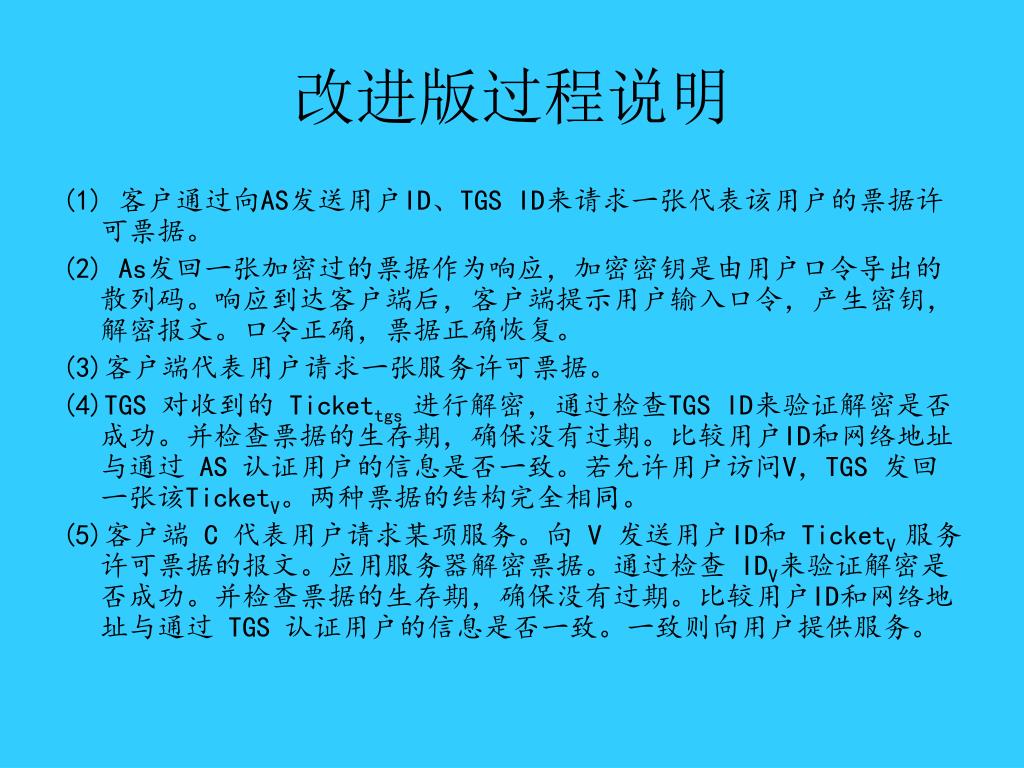

改进版过程说明

(1) 客户通过向AS发送用户ID、TGS ID来请求一张代表该用户的票据许可票据。

(2) As发回一张加密过的票据作为响应,加密密钥是由用户口令导出的散列码。响应到达客户端后,客户端提示用户输入口令,产生密钥,解密报文。口令正确,票据正确恢复。

(3)客户端代表用户请求一张服务许可票据。

(4)TGS 对收到的 Tickettgs 进行解密,通过检查TGS ID来验证解密是否成功。并检查票据的生存期,确保没有过期。比较用户ID和网络地址与通过 AS 认证用户的信息是否一致。若允许用户访问V,TGS 发回一张该TicketV。两种票据的结构完全相同。

(5)客户端 C 代表用户请求某项服务。向 V 发送用户ID和 TicketV 服务许可票据的报文。应用服务器解密票据。通过检查 IDV来验证解密是否成功。并检查票据的生存期,确保没有过期。比较用户ID和网络地址与通过 TGS 认证用户的信息是否一致。一致则向用户提供服务。


Guide to information security

仍然存在的两个问题

  • 很难选择Ticket的生存期长短。短:用户多次重复输入口令;长:对手窃听网络得到Ticket后,可在生存期结束前获得合法用户的资源。 (一般为8小时)

  • 服务器不能向用户认证自己。


Guide to information security

解决方案

  • 会话密钥(Session Key)让 AS以安全的方式向 C 和 TGS提供同一个会话密钥,然后 C 向TGS出示用 Session Key 加密个人信息(认证符)|| Ticket 来证明身份。同样,TGS 向 C 和 V 作同样的事情。

  • 认证符:使用Session Key 加密(用户ID、地址、时间戳)的报文。

    Session Key 是安全的,V 在对 Ticket 认证之后,将认证符的时间戳+1,并用 Session Key 加密发还给 C ; C使用 Session Key解密,得到时间戳+1,和前次发送的认证符中的时间戳比较,来认证服务器。


Kerberos 4

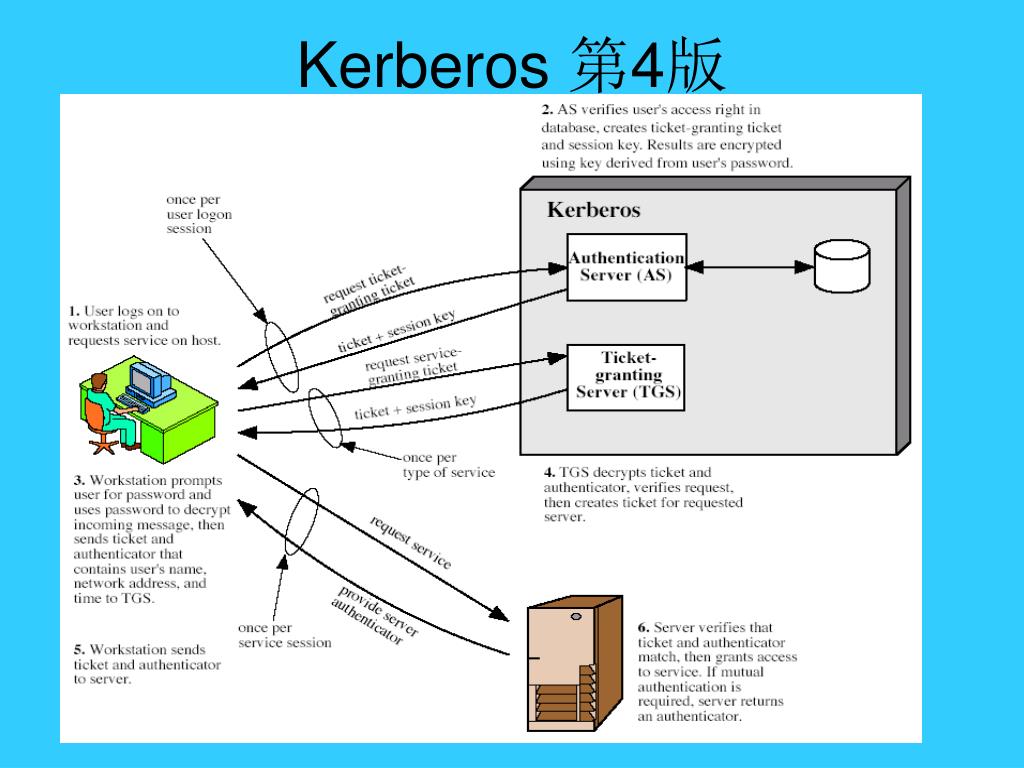

Kerberos 第4版


Guide to information security

第4版 报文交换总结(一)

  • 认证服务交换:获得票据许可票据

    (1) CAS : IDC || IDtgs || TS1

    IDC: 客户端将用户的身份标识告诉给AS

    IDtgs :告诉AS用户想要请求的TGS

    TS1:允许AS验证客户端的时钟是否与AS同步

    (2) ASC : EKc[Kc,tgs|| IDtgs || TS2 || Lifetime2 || Tickettgs]

    Tickettgs = EKtgs[Kc,tgs|| IDC || ADC || IDtgs || TS2 || Lifetime2 ]

    Ekc:用基于用户口令的散列码来加密,使AS和C能够验证口令,并保护报文(2)

    Kc,tgs :由AS生成允许客户端与TGS间安全交换报文

    TS2 :通知客户端票据发出的时间

    Lifetime2:通知客户端票据的有效期

    Tickettgs:客户用来访问TGS的票据


Guide to information security

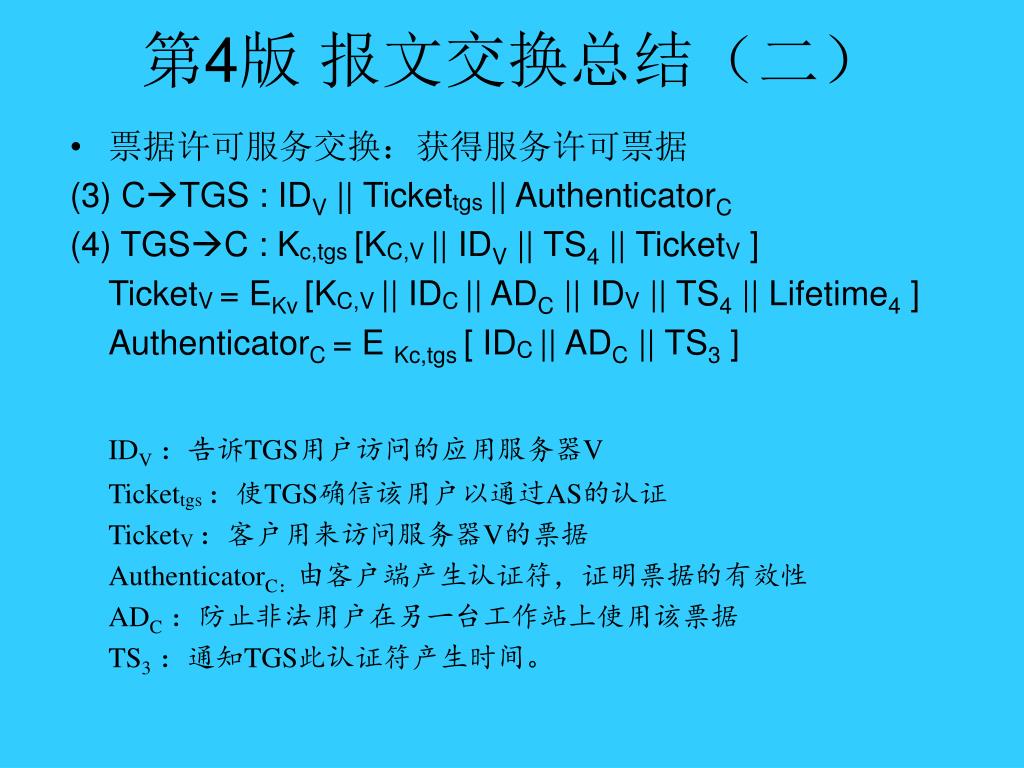

第4版 报文交换总结(二)

  • 票据许可服务交换:获得服务许可票据

    (3) CTGS : IDV || Tickettgs || AuthenticatorC

    (4) TGSC : Kc,tgs [KC,V|| IDV || TS4 || TicketV ]

    TicketV = EKv [KC,V|| IDC || ADC || IDV || TS4 || Lifetime4 ]

    AuthenticatorC = E Kc,tgs [ IDC || ADC || TS3 ]

    IDV :告诉TGS用户访问的应用服务器V

    Tickettgs :使TGS确信该用户以通过AS的认证

    TicketV :客户用来访问服务器V的票据

    AuthenticatorC:由客户端产生认证符,证明票据的有效性

    ADC :防止非法用户在另一台工作站上使用该票据

    TS3 :通知TGS此认证符产生时间。


Guide to information security

第4版 报文交换总结(三)

  • 客户/服务器认证交换:获得服务

    (5) CV : TicketV || AuthenticatorC

    (6) VC : EKc,v [TS5 +1 ]

    AuthenticatorC = E Kc, v [ IDC || ADC || TS5 ]

    TicketV =EKv[K C,V || IDC || ADC || IDV || TS4 || Lifetime4 ]

    EKc,v :使客户端确信该报文来自V,仅有客户和服务器知道的密钥加密以防篡改。

    TicketV :使服务器V确信该用户已经通过AS的验证

    K C,V :客户端获得会话密钥的副本;用来解密认证符,以认证票据

    AuthenticatorC:由客户端产生认证符,证明票据的有效性

    TS4:由通知服务器该票据发出的时间

    TS5 +1 :使C确信这不是就回答的重放

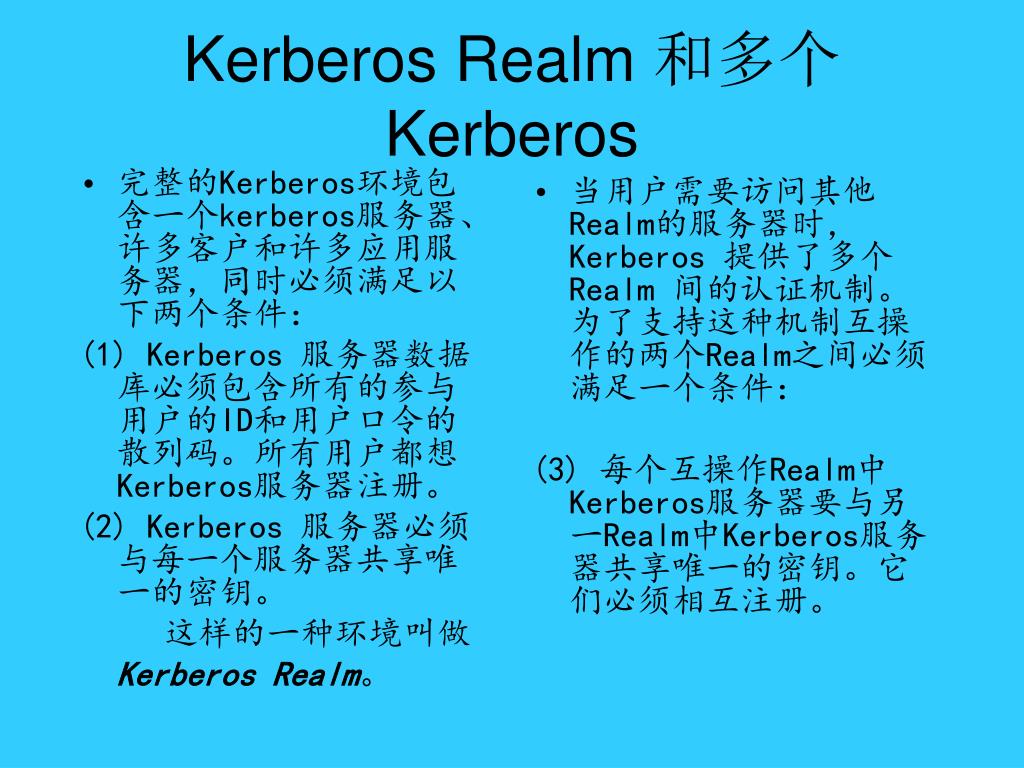

Kerberos realm kerberos

完整的Kerberos环境包含一个kerberos服务器、许多客户和许多应用服务器,同时必须满足以下两个条件:

(1) Kerberos 服务器数据库必须包含所有的参与用户的ID和用户口令的散列码。所有用户都想Kerberos服务器注册。

(2) Kerberos 服务器必须与每一个服务器共享唯一的密钥。

这样的一种环境叫做

Kerberos Realm。

当用户需要访问其他Realm的服务器时,Kerberos 提供了多个Realm 间的认证机制。为了支持这种机制互操作的两个Realm之间必须满足一个条件:

(3) 每个互操作Realm中Kerberos服务器要与另一Realm中Kerberos服务器共享唯一的密钥。它们必须相互注册。

Kerberos Realm 和多个Kerberos


Realm

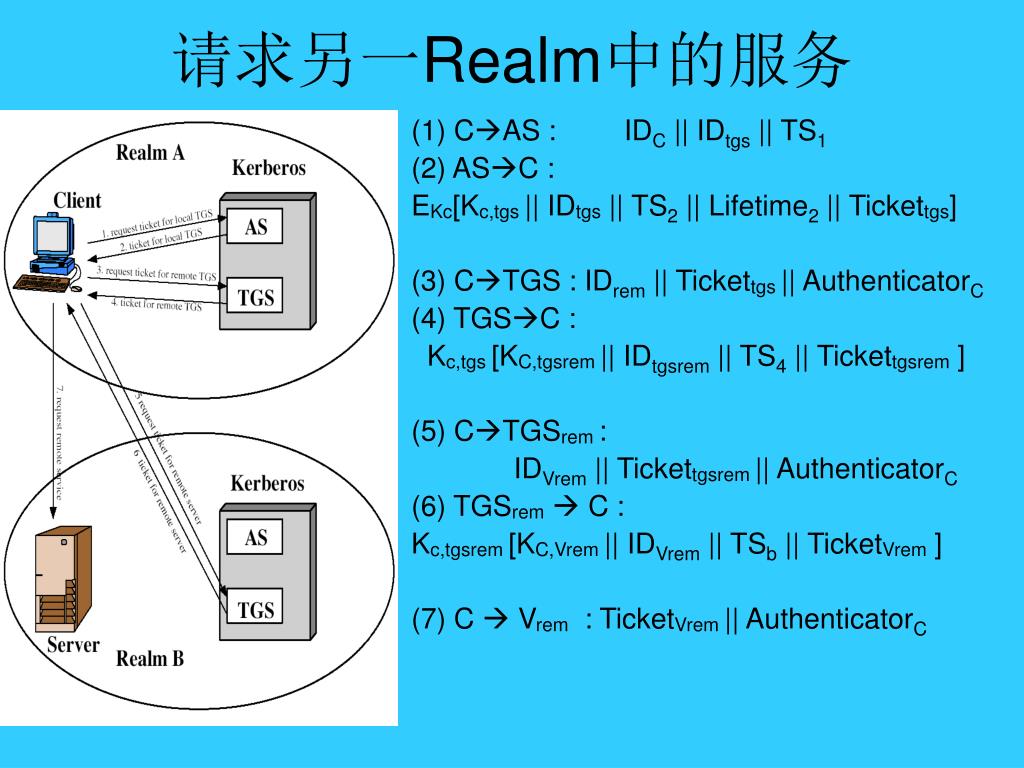

请求另一Realm中的服务

(1) CAS : IDC || IDtgs || TS1

(2) ASC :

EKc[Kc,tgs || IDtgs || TS2 || Lifetime2 || Tickettgs]

(3) CTGS : IDrem || Tickettgs || AuthenticatorC

(4) TGSC :

Kc,tgs [KC,tgsrem || IDtgsrem || TS4 || Tickettgsrem ]

(5) CTGSrem :

IDVrem || Tickettgsrem || AuthenticatorC

(6) TGSrem C :

Kc,tgsrem [KC,Vrem || IDVrem || TSb || TicketVrem ]

(7) C  Vrem : TicketVrem || AuthenticatorC


Guide to information security

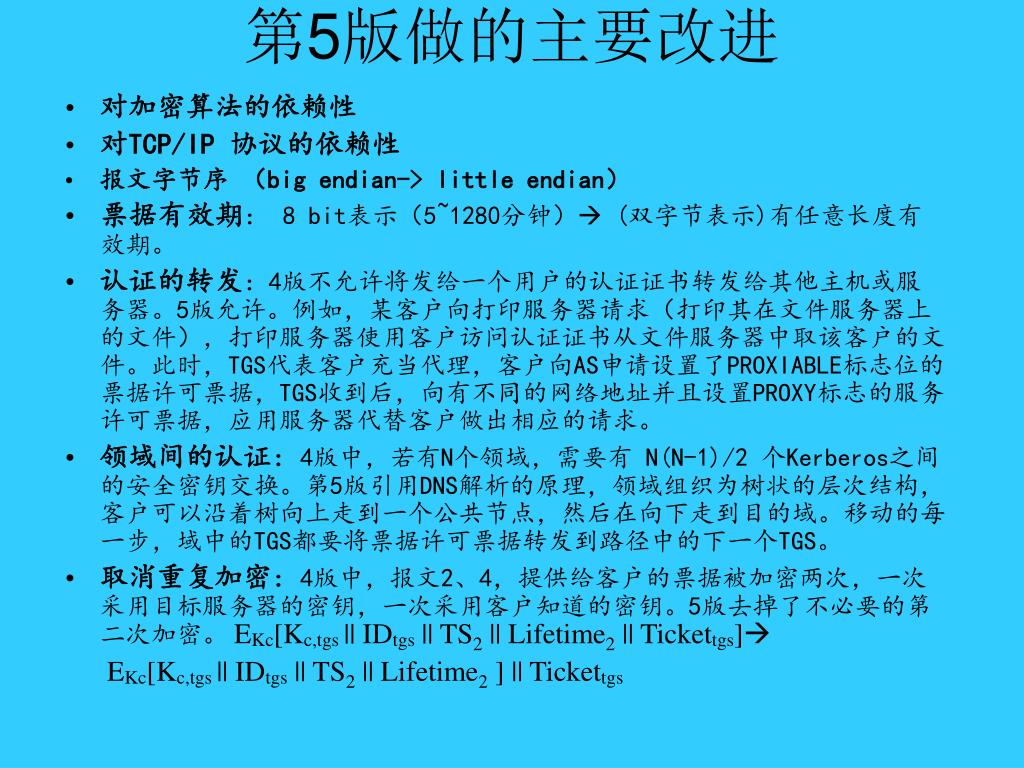

第5版做的主要改进

  • 对加密算法的依赖性

  • 对TCP/IP 协议的依赖性

  • 报文字节序 (big endian-> little endian)

  • 票据有效期:8 bit表示(5~1280分钟) (双字节表示)有任意长度有效期。

  • 认证的转发:4版不允许将发给一个用户的认证证书转发给其他主机或服务器。5版允许。例如,某客户向打印服务器请求(打印其在文件服务器上的文件),打印服务器使用客户访问认证证书从文件服务器中取该客户的文件。此时,TGS代表客户充当代理,客户向AS申请设置了PROXIABLE标志位的票据许可票据,TGS收到后,向有不同的网络地址并且设置PROXY标志的服务许可票据,应用服务器代替客户做出相应的请求。

  • 领域间的认证:4版中,若有N个领域,需要有 N(N-1)/2 个Kerberos之间的安全密钥交换。第5版引用DNS解析的原理,领域组织为树状的层次结构,客户可以沿着树向上走到一个公共节点,然后在向下走到目的域。移动的每一步,域中的TGS都要将票据许可票据转发到路径中的下一个TGS。

  • 取消重复加密:4版中,报文2、4,提供给客户的票据被加密两次,一次采用目标服务器的密钥,一次采用客户知道的密钥。5版去掉了不必要的第二次加密。 EKc[Kc,tgs || IDtgs || TS2 || Lifetime2 || Tickettgs]

    EKc[Kc,tgs || IDtgs || TS2 || Lifetime2 ] || Tickettgs


Guide to information security

功能特性分析

  • 可信的第三方Kerberos服务器

    • 所需的密钥分配和管理变简单

    • AS负担认证工作,减轻应用服务器负担

    • 安全相关数据集中管理和保护,使攻击者入侵难以成功

  • Ticket

    • 使AS(TGS)的认证结果和会话密钥安全传给C和TGS(应用服务器)

    • 生存期内可重用,减少认证开销,提高方便性

  • 共享密钥

    • 为认证提供安全依据


Guide to information security

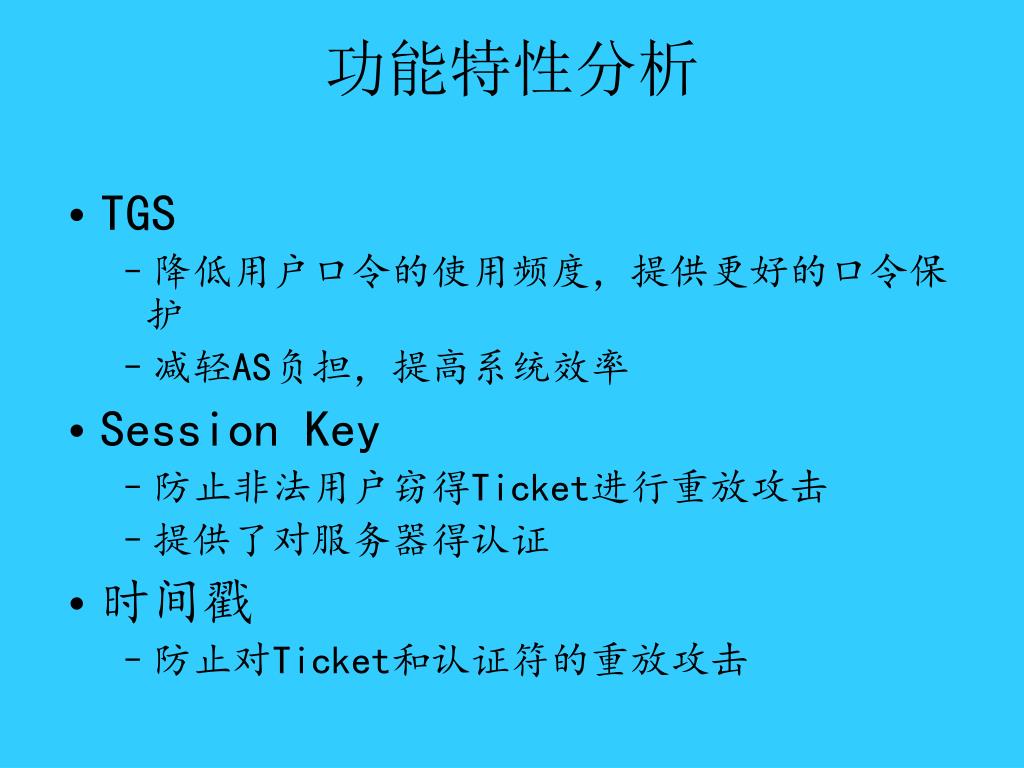

功能特性分析

  • TGS

    • 降低用户口令的使用频度,提供更好的口令保护

    • 减轻AS负担,提高系统效率

  • Session Key

    • 防止非法用户窃得Ticket进行重放攻击

    • 提供了对服务器得认证

  • 时间戳

    • 防止对Ticket和认证符的重放攻击


Guide to information security

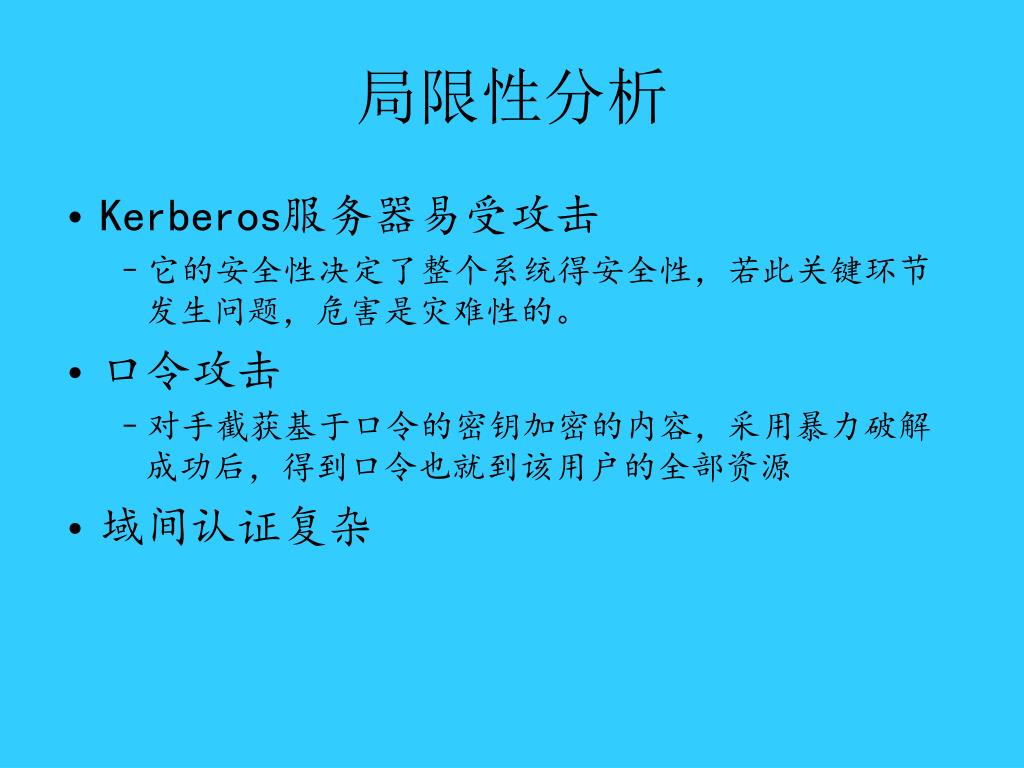

局限性分析

  • Kerberos服务器易受攻击

    • 它的安全性决定了整个系统得安全性,若此关键环节发生问题,危害是灾难性的。

  • 口令攻击

    • 对手截获基于口令的密钥加密的内容,采用暴力破解成功后,得到口令也就到该用户的全部资源

  • 域间认证复杂


Guide to information security

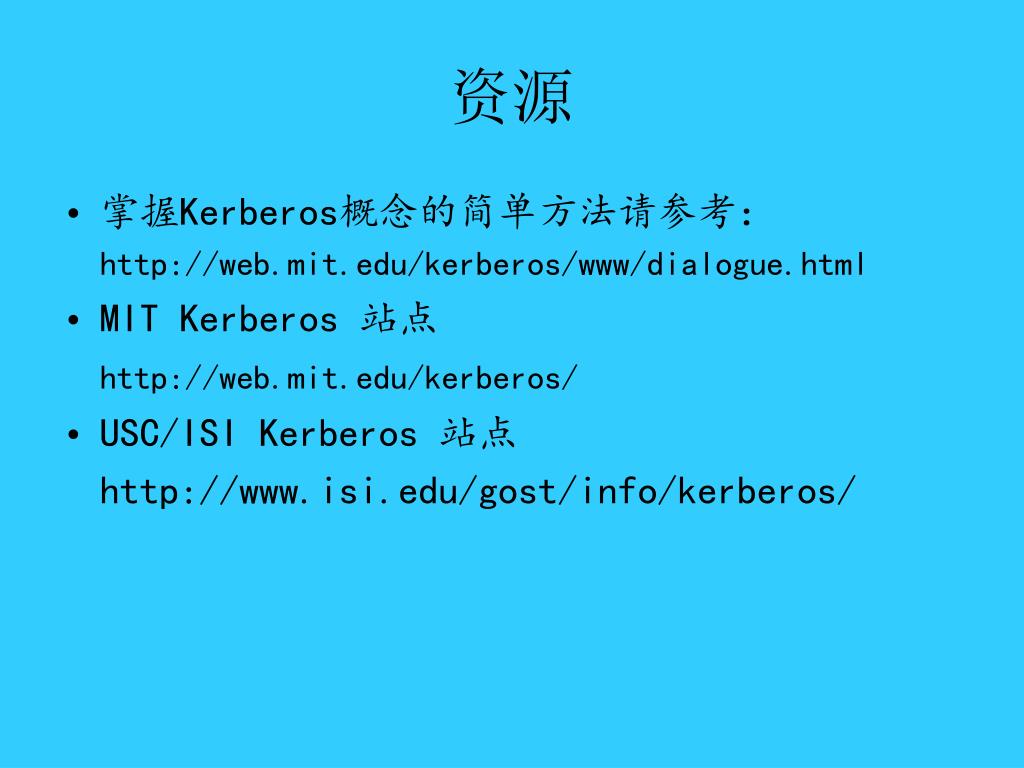

资源

  • 掌握Kerberos概念的简单方法请参考:

    http://web.mit.edu/kerberos/www/dialogue.html

  • MIT Kerberos 站点

    http://web.mit.edu/kerberos/

  • USC/ISI Kerberos 站点

    http://www.isi.edu/gost/info/kerberos/


X 509 authentication service

X.509 Authentication Service

  • part of CCITT X.500 directory service standards

    • distributed servers maintaining some info database

  • defines framework for authentication services

    • directory may store public-key certificates

    • with public key of user

    • signed by certification authority

  • also defines authentication protocols

  • uses public-key crypto & digital signatures

    • algorithms not standardised, but RSA recommended

  • X.509 certificates are widely used


X 509 certificates

X.509 Certificates

  • issued by a Certification Authority (CA), containing:

    • version (1, 2, or 3)

    • serial number (unique within CA) identifying certificate

    • signature algorithm identifier

    • issuer X.500 name (CA)

    • period of validity (from - to dates)

    • subject X.500 name (name of owner)

    • subject public-key info (algorithm, parameters, key)

    • issuer unique identifier (v2+)

    • subject unique identifier (v2+)

    • extension fields (v3)

    • signature (of hash of all fields in certificate)

  • notation CA<<A>> denotes certificate for A signed by CA


X 509 certificates1

X.509 Certificates

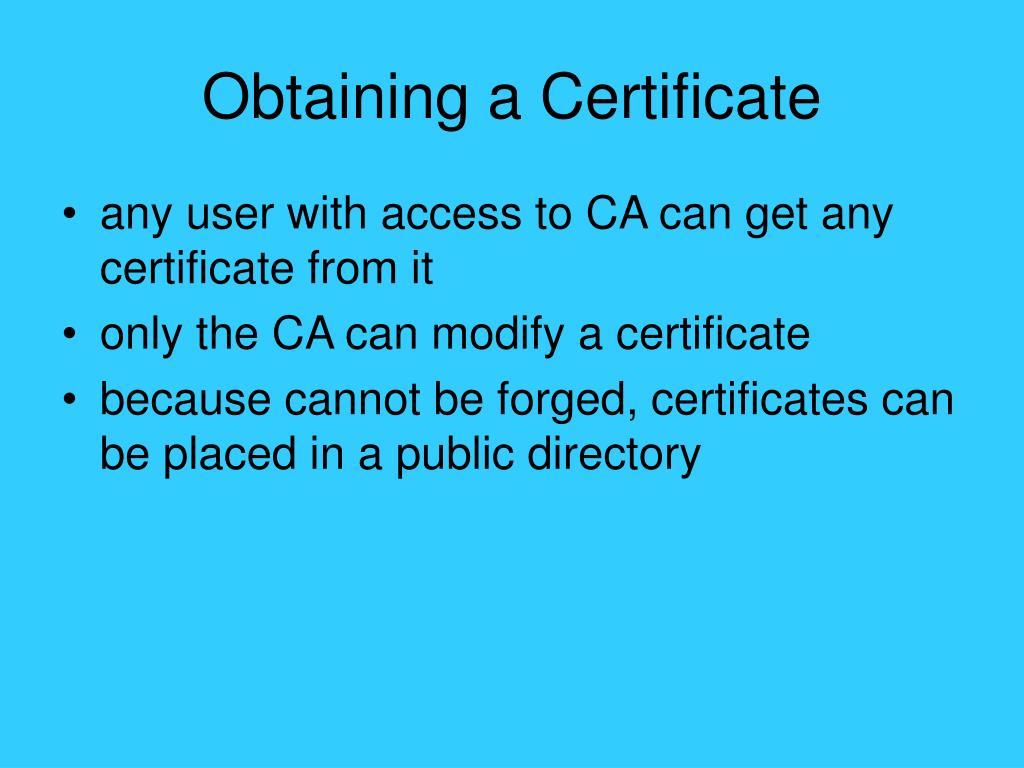

Obtaining a certificate

Obtaining a Certificate

  • any user with access to CA can get any certificate from it

  • only the CA can modify a certificate

  • because cannot be forged, certificates can be placed in a public directory


Ca hierarchy

CA Hierarchy

  • if both users share a common CA then they are assumed to know its public key

  • otherwise CA's must form a hierarchy

  • use certificates linking members of hierarchy to validate other CA's

    • each CA has certificates for clients (forward) and parent (backward)

  • each client trusts parents certificates

  • enable verification of any certificate from one CA by users of all other CAs in hierarchy


Ca hierarchy use

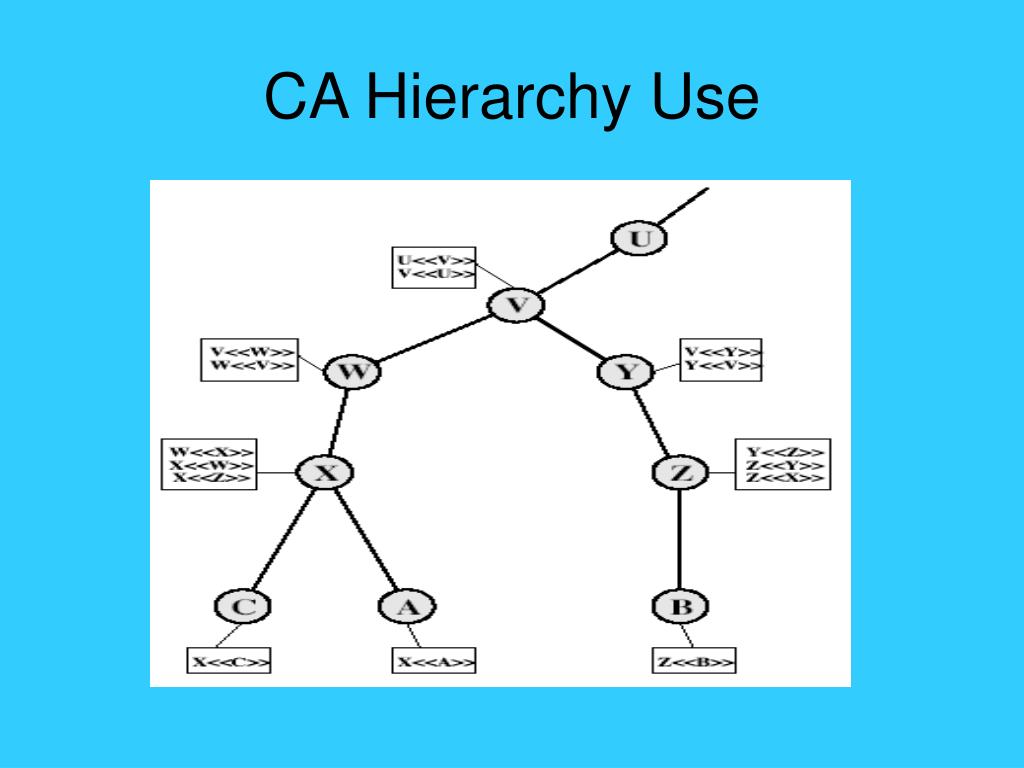

CA Hierarchy Use

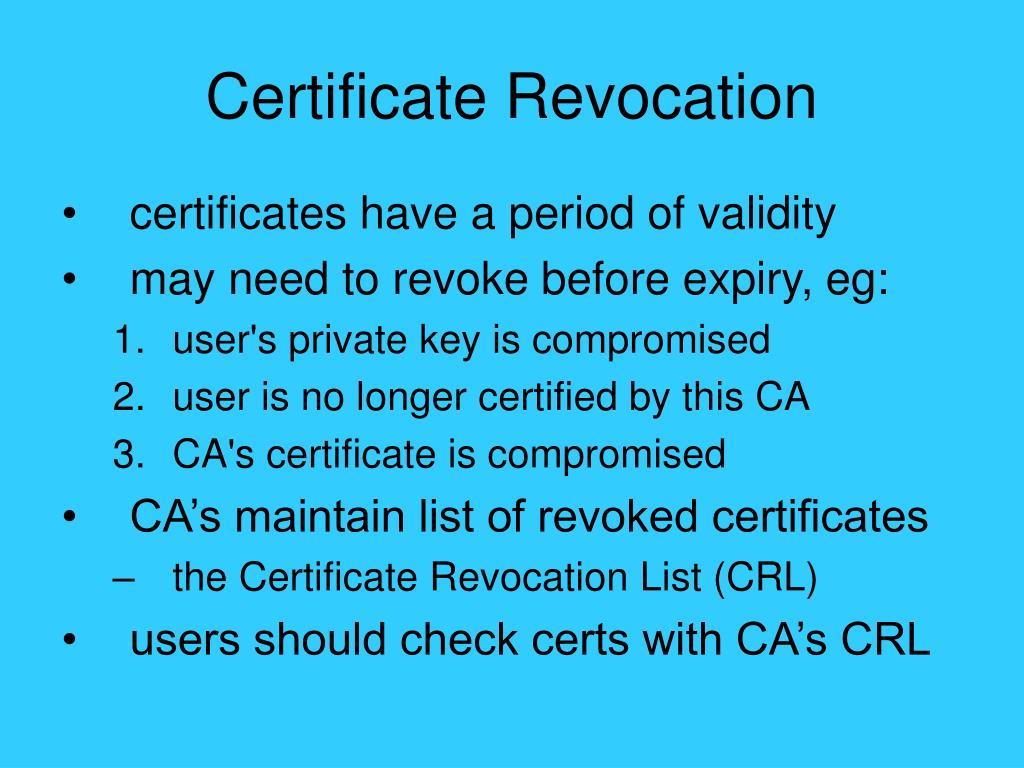

Certificate revocation

Certificate Revocation

  • certificates have a period of validity

  • may need to revoke before expiry, eg:

    • user's private key is compromised

    • user is no longer certified by this CA

    • CA's certificate is compromised

  • CA’s maintain list of revoked certificates

    • the Certificate Revocation List (CRL)

  • users should check certs with CA’s CRL


Authentication procedures

Authentication Procedures

  • X.509 includes three alternative authentication procedures:

  • One-Way Authentication

  • Two-Way Authentication

  • Three-Way Authentication

  • all use public-key signatures


One way authentication

One-Way Authentication

  • 1 message ( A->B) used to establish

    • the identity of A and that message is from A

    • message was intended for B

    • integrity & originality of message

  • message must include timestamp, nonce, B's identity and is signed by A


One way authentication1

One-Way Authentication


Two way authentication

Two-Way Authentication

  • 2 messages (A->B, B->A) which also establishes in addition:

    • the identity of B and that reply is from B

    • that reply is intended for A

    • integrity & originality of reply

  • reply includes original nonce from A, also timestamp and nonce from B


Two way authentication1

Two-Way Authentication


Three way authentication

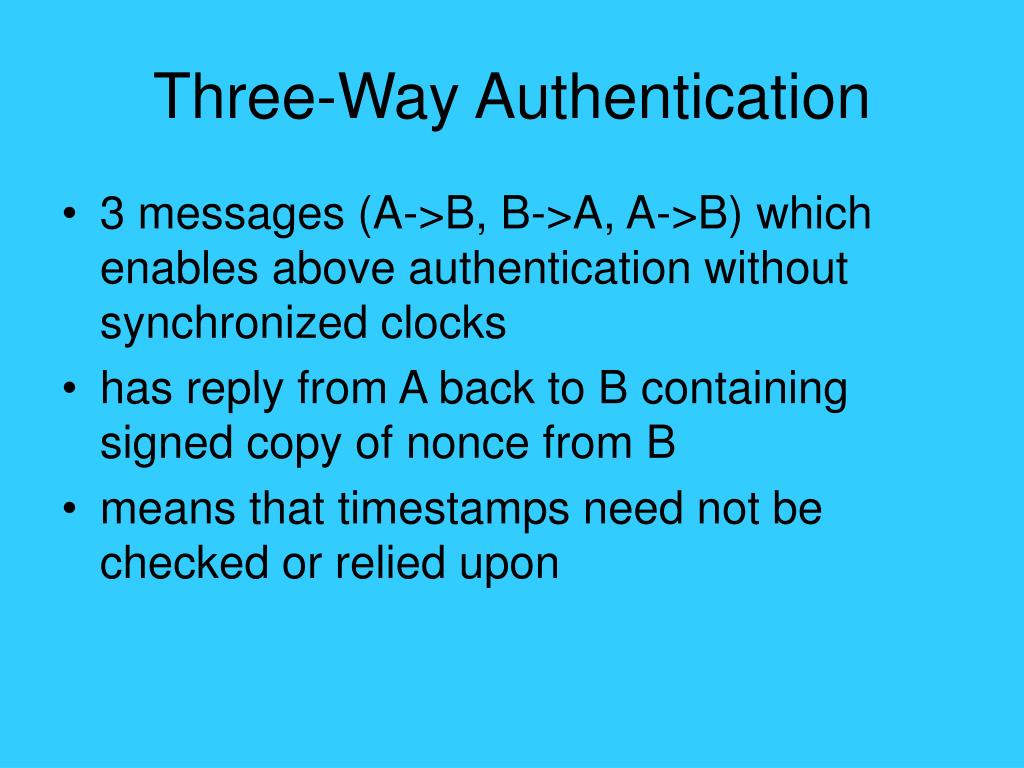

Three-Way Authentication

  • 3 messages (A->B, B->A, A->B) which enables above authentication without synchronized clocks

  • has reply from A back to B containing signed copy of nonce from B

  • means that timestamps need not be checked or relied upon


Three way authentication1

Three-Way Authentication

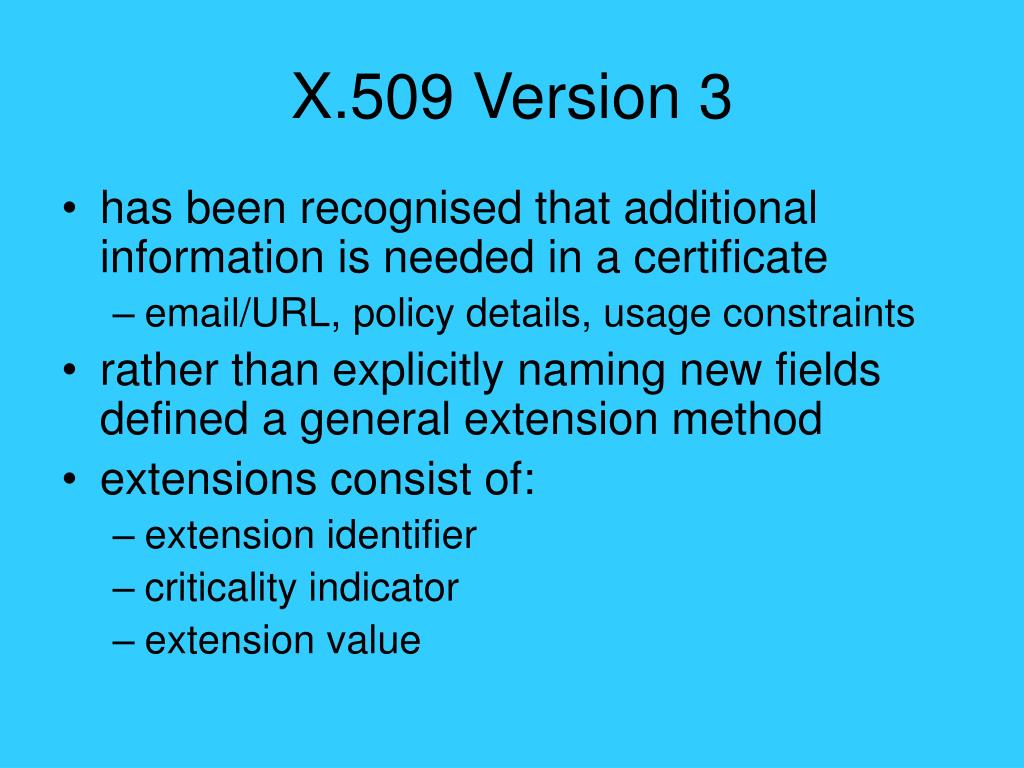

X 509 version 3

X.509 Version 3

  • has been recognised that additional information is needed in a certificate

    • email/URL, policy details, usage constraints

  • rather than explicitly naming new fields defined a general extension method

  • extensions consist of:

    • extension identifier

    • criticality indicator

    • extension value


Certificate extensions

Certificate Extensions

  • key and policy information

    • convey info about subject & issuer keys, plus indicators of certificate policy

  • certificate subject and issuer attributes

    • support alternative names, in alternative formats for certificate subject and/or issuer

  • certificate path constraints

    • allow constraints on use of certificates by other CA’s


Public key infrastructure

Public Key Infrastructure

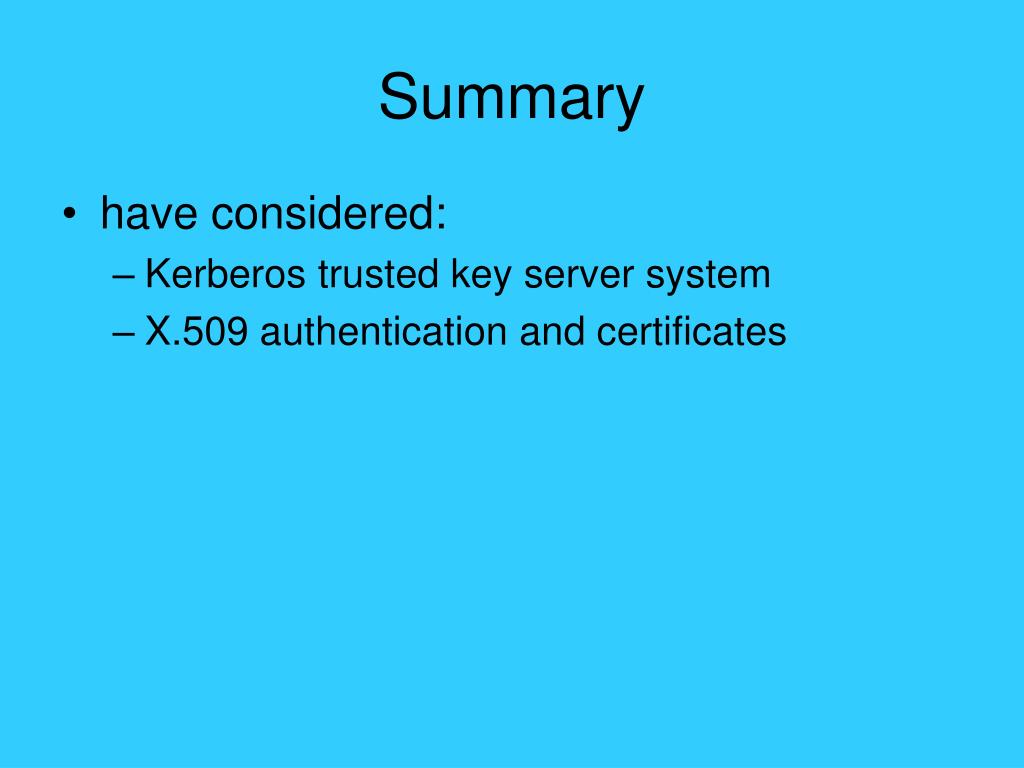

Summary

Summary

  • have considered:

    • Kerberos trusted key server system

    • X.509 authentication and certificates


  • Login
