Presentation Transcript
Pertemuan 4 use case dan aktor

Pertemuan 4Use Case dan Aktor


Aktor
Aktor

  • Aktor adalah seseorang atau sesuatu yang berinteraksi dengan sistem yang sedang kita kembangkan.

  • Secara prinsip ada 3 jenis aktor :

  • Para pengguna sistem/perangkat lunak

  • Sistem/perangkat lunak lain yang berinteraksi dengan sistem/perangkat lunak yang kita kembangkan

  • Waktu Adanya actor bernama “Time” yang mengindikasikan scheduled events (suatu kejadian yang terjadi secara periodik/bulanan)


Penggunaan aktor
Penggunaan Aktor

  • Actor menggambarkan sebuah tugas/peran dan bukannya posisi sebuah jabatan

  • Actor memberi input atau menerima informasi dari system

  • Actor biasanya menggunakan Kata benda

  • Tidak boleh ada komunikasi langsung antar actor

  • Letakkan actor utama anda pada pojok kiri atas dari diagram


Use case
Use Case

  • Use case adalah peringkat tertinggi dari fungsionalitas yang dimiliki sistem.

  • Use case menggambarkan bagaimana seseorang akan menggunakan/memanfaatkan sistem

Pembelian Karcis

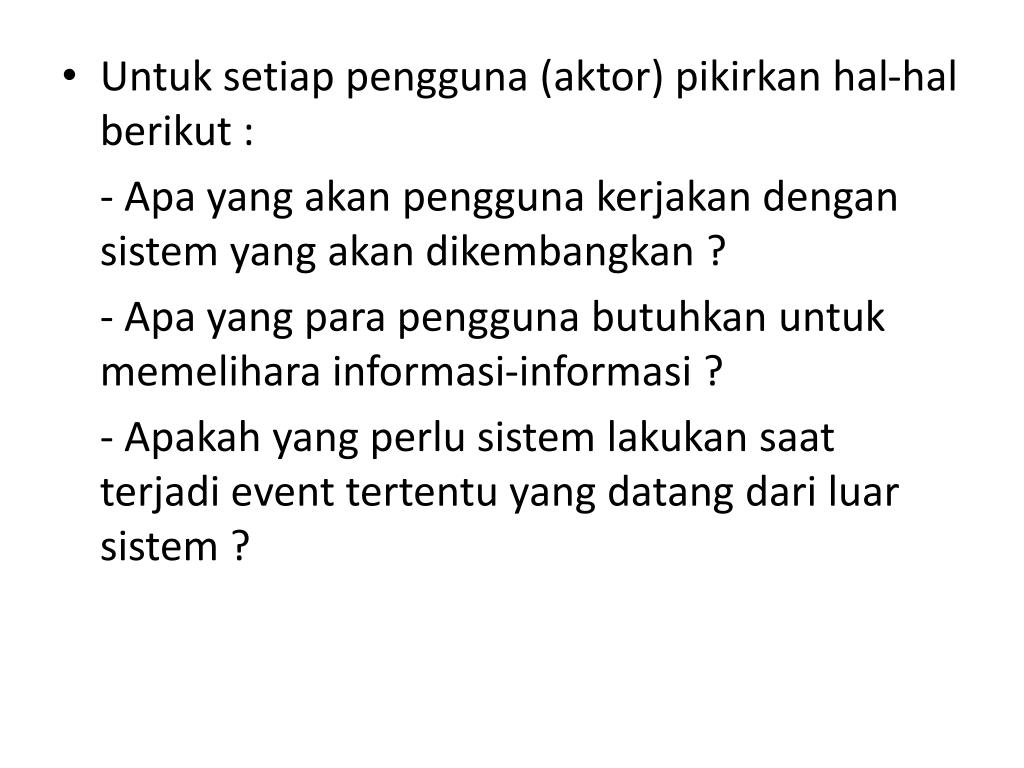

  • Untuk setiap pengguna (aktor) pikirkan hal-hal berikut :

    - Apa yang akan pengguna kerjakan dengan sistem yang akan dikembangkan ?

    - Apa yang para pengguna butuhkan untuk memelihara informasi-informasi ?

    - Apakah yang perlu sistem lakukan saat terjadi event tertentu yang datang dari luar sistem ?


Aliran event
Aliran Event

  • Use case mendeskripsikan apa yang akan sistem kerjakan.

  • Untuk secara nyata mengembangkan sistem/perangkat lunak lunak, kita seharusnya memiliki rincian-rincian yang lebih spesifik. Rincian-rincian ini dituliskan sebagai aliran event.

  • Kegunaan dari aliran event ini adalah untuk mendokumentasikan aliran-aliran logika dalam setiap use case.


  • Aliran event mendeskripsikan aliran event langkah-langkah per langkah dan ditulis dari sudut pandang pengguna. Aliran-aliran event primer dan aliran-aliran alternatif mencakup :

    - Bagaimana use case berawal ?

    - Berbagai lintasan normal (primer) dalam use case.

    - Setiap penyimpangan (deviasi) dari aliran normal dalam use case (aliran-aliran altternatif).

    - Setiap aliran kesalahan (exception atau eror)

    - Bagaimana use case terakhir.


Relasi
Relasi per langkah dan ditulis dari sudut pandang pengguna. Aliran-aliran event primer dan aliran-aliran alternatif mencakup :

  • Use case dan aktor masing-masing tidak berdiri sendiri. Mereka saling terhubung dengan apa yang dinamakan relasi.

  • Ada berbagai relasi yang dikenal dalam model UML :

    1. Relasi Asosiasi (relasi yang terjadi antara aktor dengan use case biasanya berupa asosiasi.


2. Include Relationship (memungkinkan suatu use case untuk menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

<<include>>

Pembelian Tiket

Memeriksa Kredit


<<extend>> menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

3. Extends relationship

Memeriksa Kredit

Mengubah Pemesanan


Penumpang menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

4. Generalisasi

Penumpang Perusahaan

Penumpang Pribadi

Perusahaan Pribadi

Pemerintah


Diagram use case
Diagram Use Case menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Diagram use case memperlihatkan pada hubungan-hubungan yang terjadi antara aktor-aktor dengan use case dalam sistem.


Association
Association menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Associations bukan menggambarkan aliran data/informasi

  • Associations digunakan untuk menggambarkan bagaimana actor terlibat dalam use case

  • Ada 4 jenis relasi yang bisa timbul pada use case diagram

    • Association antara actor dan use case

    • Association antara use case

    • Generalization/Inheritance antara use case

    • Generalization/Inheritance antara actors


Association antara actor dan use case
Association antara actor dan use case menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Ujung panah pada association antara actor dan use case mengindikasikan siapa/apa yang meminta interaksi dan bukannya mengindikasikan aliran data

  • Sebaiknya gunakan Garis tanpa panah untuk association antara actor dan use case

  • association antara actor dan use case yang menggunakan panah terbuka untuk mengindikasikan bila actor berinteraksi secara pasif dengan system anda


Association antara use case

<<include>> menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

Register for courses

<<include>>

Logon validation

Maintain curriculum

Association antara use case

  • <<include>> termasuk didalam use case lain (required) / (diharuskan)

    • Pemanggilan use case oleh use case lain, contohnya adalah pemanggilan sebuah fungsi program

    • Tanda panah terbuka harus terarah ke sub use case

    • Gambarkan association include secara horizontal


Association antara use case lanjut
Association antara use case (Lanjut) menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • <<extend>> perluasan dari use case lain jika kondisi atau syarat terpenuhi

    • Kurangi penggunaan association Extend ini, terlalu banyak pemakaian association ini membuat diagram sulit dipahami.

    • Tanda panah terbuka harus terarah ke parent/base use case

    • Gambarkan association extend secara vertical


Generalization inheritance antara use case
Generalization/inheritance antara use case menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Generalization/inheritance digambarkan dengan sebuah garis berpanah tertutup pada salah satu ujungnya yang menunjukkan lebih umum

  • Gambarkan generalization/inheritance antara use case secara vertical dengan inheriting use case dibawah base/parent use case

  • Generalization/inheritance dipakai ketika ada sebuah keadaan yang lain sendiri/perlakuan khusus (single condition)


Generalization inheritance antara actor
Generalization/inheritance antara actor menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Gambarkan generalization/inheritance antara actors secara vertical dengan inheriting actor dibawah base/parent use case

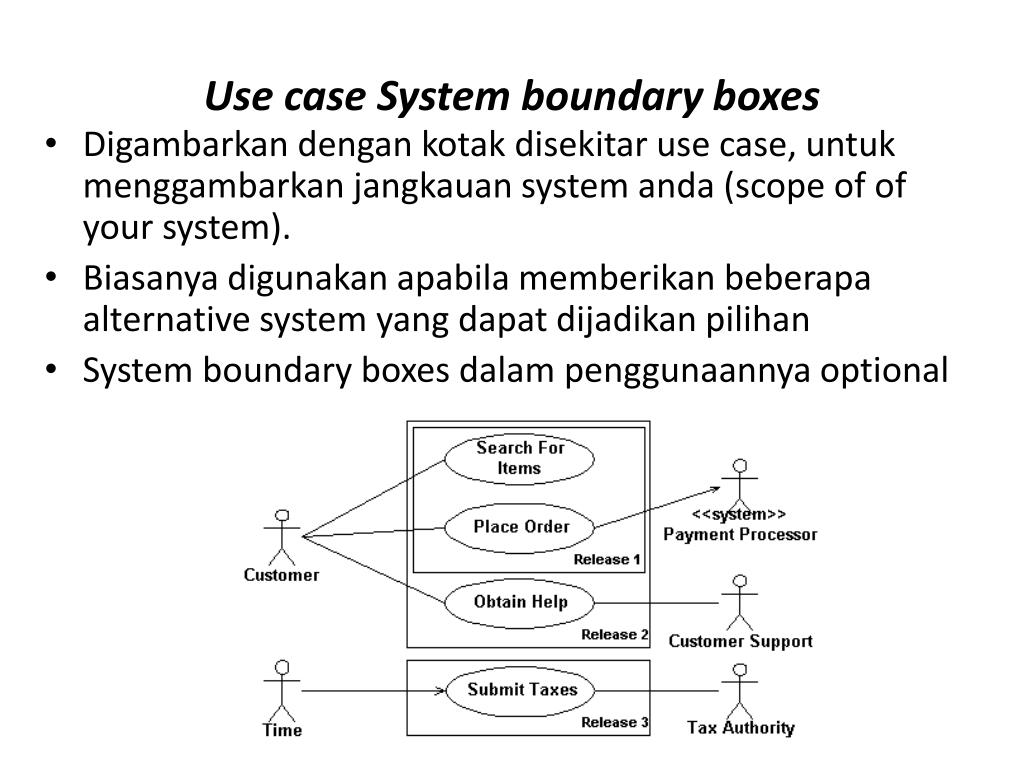

Use case system boundary boxes
Use case System boundary boxes menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)

  • Digambarkan dengan kotak disekitar use case, untuk menggambarkan jangkauan system anda (scope of of your system).

  • Biasanya digunakan apabila memberikan beberapa alternative system yang dapat dijadikan pilihan

  • System boundary boxes dalam penggunaannya optional


Use case menggunakan fungsionalitas yang disediakan oleh use case yang lainnya)danaktordalampemodelanbisnisberbedadengan use case danaktorpadapemodelansistem , perbedaanituakankitabahaspadatabelberikut:

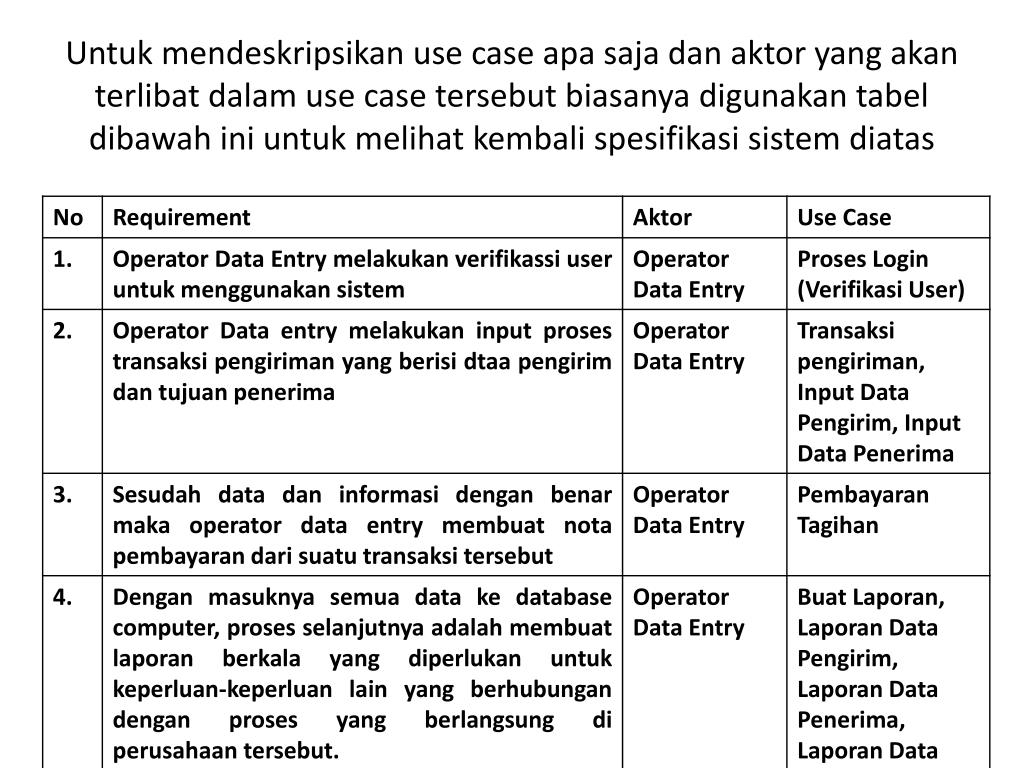

Untuk mendeskripsikan use case apa saja dan aktor yang akan terlibat dalam use case tersebut biasanya digunakan tabel dibawah ini untuk melihat kembali spesifikasi sistem diatas


Selanjutnya atas dasar tabel diatas dibuat use case diagram
Selanjutnya atas dasar tabel diatas dibuat Use Case Diagram terlibat dalam use case tersebut biasanya digunakan tabel dibawah ini untuk melihat kembali spesifikasi sistem diatas


Berikut contoh contoh dari diagram use case
Berikut contoh-contoh dari diagram use case terlibat dalam use case tersebut biasanya digunakan tabel dibawah ini untuk melihat kembali spesifikasi sistem diatas


Use case diagram sistem informasi puskesmas
Use Case Diagram terlibat dalam use case tersebut biasanya digunakan tabel dibawah ini untuk melihat kembali spesifikasi sistem diatasSistemInformasiPuskesmas


Study kasus sistem penjualan
STUDY KASUS SISTEM PENJUALAN terlibat dalam use case tersebut biasanya digunakan tabel dibawah ini untuk melihat kembali spesifikasi sistem diatas

TOKO FASHION MIMI

  • Toko fashion Mimi adalah toko yang begerak dibidang fashion masakini. barang –barang yang dijual di toko ini berupa baju, celana dan yang berhubungan dengan style zaman sekarang.

  • Kegiatan yang dilakukan dalam system penjualan si toko Mimi ini antara lain ;

    1. pelanggan datang langsung ketoko untuk membeli barang secara cash dan dapat membawa pulang langsung barangnya

    2. kemudian pelanggan mendapat nota dari penjual. Barang yang sudah dicatat pada nota mempunyai asumsi barang ada di stock

    Dari kasus diatas gambarkan Use Case Diagram, buat terlebih dahulu tabel requirement
