ACCEUIL

1. ACCEUIL

2. Préambule • Pourquoi la commutation optique • L’historique • La Fibre optique • Le DWDM • Les OEO • Les OOO • Les technologies utilisées • Les MEMS • Les perspectives

3. Pourquoi la commutation optique Utilisation importante du transport sur fibre optique par ondes lumineuses Les opérateurs télécoms cherchent en permanence à accélérer et à améliorer le trafic réseau en particulier aux points de concentrations (fluidité-coûts) La lumière doit être convertie en signal électrique, commutée vers une autre fibre optique , puis reconvertie en lumière avant d’être acheminée vers sa destination.(conversion OEO) Mise au point du processus OOO (optique-optique-optique) pouvant permettre de réaliser jusqu’à 70% d’économies

4. Fibres multi- ou monomodes ? Miroirs Cristaux liquides Coupleurs électro-optiques … ? L’historique A partir de la fin des années 70, deux thématiques principales -Contrôler la lumière par la lumière : logique optique - Faire passer la lumière d’une fibre optique à une autre (parmi plusieurs) : aiguillage optique

5. L’historique Evolution du thème « Logique optique » : 1985/90 Composants tout optiques ? Composants optoélectroniques ? Composants électroniques interconnectés en optique ? Evolution du thème « Aiguillage optique » : 1990/95 Efforts principaux sur l’aiguillage rapide avec des composants optoélectroniques intégrés ou discrets -Matrices de commutateurs électro-optiques ( 88) -Amplificateurs optiques à semi-conducteurs -Lasers accordables rapides Produits commerciaux en technologie opto-mécanique A base de composants (fibres, lentilles, miroirs, électro-aimants…)

6. L’historique Evolution du thème « brassage ou commutation optique »:1995 à aujourd'hui Recherche sur le tout optique basé sur de nouvelles technologies les MEMS (micro-électro-mechanical systems)1D, 2D et 3D, électro-optique, thermo-optique, acousto-optique, cristaux liquides, jet d’encre, piézo-électrique… Evolution vers « la commutation par paquets » : futur

7. La Fibre Optique Bande passante est très élevée de l’ordre de 25 000 GHz Fort potentiel au multiplexage de très nombreux canaux sur de longues distances Deux types de fibre optique

8. La Fibre Optique • Mulitimode:Fibre généralement utilisé pour de courte distance (réseaux LAN et MAN)

9. La Fibre Optique • Monomode:utilisée pour de grande distance et pour des applications demandant une grande largeur de bande • L'atténuation en dB/km de ce type de fibres est moins importantes que les fibres multimodes

10. Le WDM / DWDM • injecter simultanément dans la même fibre optique plusieurs trains de signaux numériques à une longueur d'onde distincte • comportent 4, 8, 16, 32, 80 , voire 160 canaux optiques

11. Le WDM / DWDM • capacités de 10, 20, 40, 80, 200 voire 400 Gb/s pour un débit nominal de 2,5 Gb/s • Un système à 16 canaux de 2,5 Gbit/s, soit 40 Gbit/s permet l’acheminement de 500 000 conversations téléphoniques simultanément sur une seule paire de fibre optique

12. Principe du multiplexage DWDM

13. Décomposition des couleurs

14. Réseaux futurs IP directement sur le DWDM

15. LES OEOOptique-Electronique-Optique -La lumière entrante (photons) est tout d’abord convertie en électrons -Ils sont acheminés par un fond de panier électronique vers un module de sortie -les électrons sont à nouveau convertis photons, puis envoyés vers leur destination finale

16. LES OEOOptique-Electronique-Optique De part la transposition du signal optique en signal électrique, il est possible de re router la longueur d'onde insérée sur une longueur d'onde différente en sortie Cependant le temps de restauration reste important (50 ms maximum) dû au traitement du signal

17. Les Acteurs – Le Marché

18. Les OOOOptique-Optique-Optique

19. Les Acteurs

20. NOUVELLES TECHNOLOGIES La plupart des fabricants d’équipements de télécommunications continuent à promouvoir et à vendre des systèmes OEO. Développement des technologies de commutation entièrement optique Liste des principaux systèmes actuellement en cours de développement

21. Circuits optiques planaires (PLC) • Les circuits de ce type contiennent des canaux microscopiques gravés dans un matériau spécial. Ceux-ci permettent le passage de la lumière ou la redirigent selon les besoins. Ce système est rendu possible car les parois de ces canaux peuvent devenir réflexives sur demande.

22. Systèmes à cristaux liquides • Les cristaux liquides présentent la propriété de changer leur angle de réflexion de la lumière dans certaines conditions • Ainsi, sous l’effet d’une impulsion électrique, l’alignement de ces matériaux est instantanément modifié pour rediriger la lumière ou lui permettre de passer.

23. Systèmes d’électro-holographie • cristaux microscopiques contenant des hologrammes • les hologrammes peuvent devenir réflexifs ou non-réflexifs sur demande et permettre à la lumière de passer ou d’être redirigée

24. Systèmes à bulles de jet d’encre • canaux gravés et sur des gouttes microscopiques d’un liquide spécial, placées aux points d’intersection des canaux • Le liquide chauffe instantanément, sous l’effet d’une impulsion électrique, créant ainsi une bulle réflexive • La bulle réfléchit ensuite la lumière pour la diriger vers le port de sortie qui lui est affecté

25. Systèmes Micro-Electro-Mécaniques ‘MEMS’ • minuscules miroirs implantés dans une puce de silicium • dirigent les diverses ondes d’un port d’entrée sur la puce vers un port de sortie • L’angle de ces miroirs peut être modifié par l’action d’effets thermiques ou électriques

26. MEMS • Développés vers 1970 • Commercialisés dans les années 90 -Automobile (capteurs pour airbags) -périphériques informatiques -applications médicales, aérospatiales et de défense • En 97 l'utilisation des MEMS s'est étendue aux communications sans fil et optiques

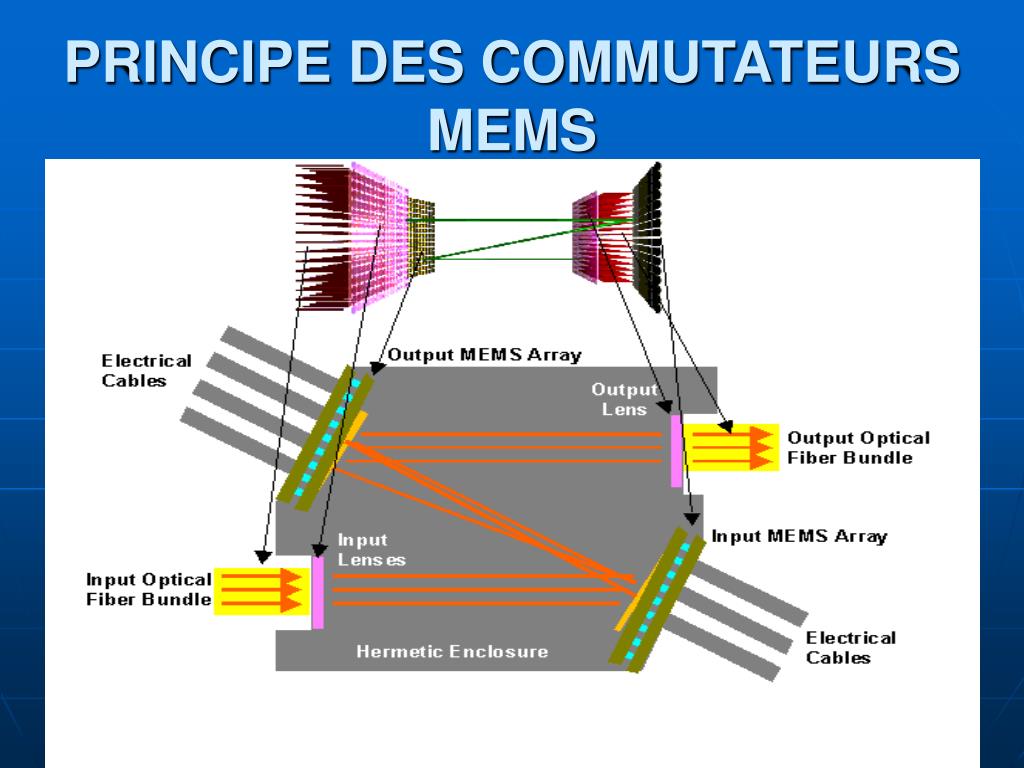

27. PRINCIPE DES COMMUTATEURS MEMS

28. PRINCIPE DES COMMUTATEURS MEMS Lucent Technologies commercialise aujourd'hui un routeur optique, le WaveStar/ LambdaRouter.Ce dernier regroupe 256 fibres optiques en entrée, suivant une matrice 16 x 16, et 256 fibres optiques en sortie, également disposées en matrice 16 x 16, adressables individuellement par le jeu de 256 micromiroirs mobiles, implantés sur une base de silicium de 2,5 cm²

29. Photos (miroir&matrice 8x8)

30. Acteurs

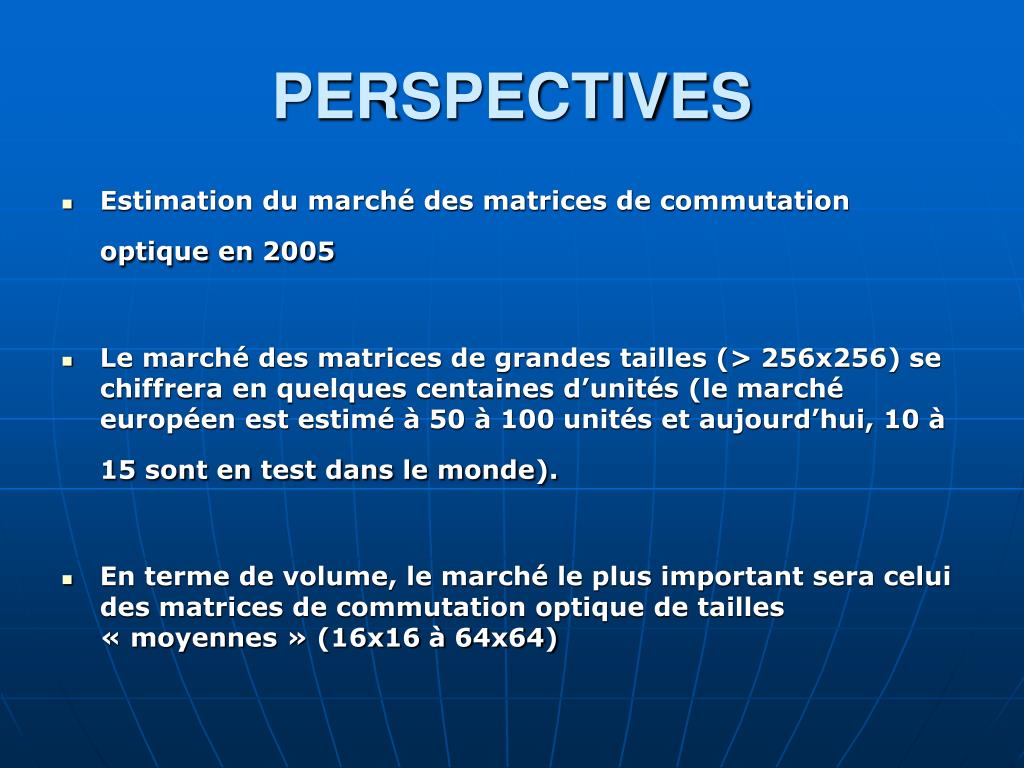

31. PERSPECTIVES • Estimation du marché des matrices de commutation optique en 2005 • Le marché des matrices de grandes tailles (> 256x256) se chiffrera en quelques centaines d’unités (le marché européen est estimé à 50 à 100 unités et aujourd’hui, 10 à 15 sont en test dans le monde). • En terme de volume, le marché le plus important sera celui des matrices de commutation optique de tailles « moyennes » (16x16 à 64x64)

32. ESTIMATIONS 2005

33. Estimations 2005 pour le marché des Technologies

34. Evolution des Débits • En 2030, il est attendu que la vitesse de transmission soit plusieurs centaines de fois supérieure qu’aujourd’hui • Les prévisions les plus optimistes prévoient qu’il sera possible de transmettre des données à 1 TB/s de et vers les particuliers • D’autres prétendent que 70% du réseau sera encore à 1 Gb/s • l’augmentation de la vitesse favorisera l’émergence du télé-travail, un des facteurs favorisant le développement des télécommunications

35. DEBITS FUTURS

36. Services liés aux télécommunications optiques

37. Situation en FRANCE • Une base technologique forte • Dans la filière industrielle, la France possède des acteurs à chaque maillon (Alcatel et des start-up comme Silios Technologies, Kloé, Photline Technologies, Optogone • Pas de souhait d’implémentation du 40 Gbits avant 2005 • Aucune fonction de commutation optique installée en France

38. Conclusion • Majoritairement, la commutation se fait encore via une conversion électronique du signal(OEO) • Les matrices optiques (OOO) sont seulement en test • A terme, la commutation en longueur d’onde se fera pour des tailles moyenne de matrice de 256x256) • A plus long terme, avec l’augmentation des débits, la commutation par paquet s’imposera, avec des temps de commutation de l’ordre de la ns, pour des tailles de matrice de l’ordre de 1000x1000, voire au-delà.
