Sg2 m n plc e t m

SG2 MİNİ PLC EĞİTİMİ


Teco ak ll r le e itim konular

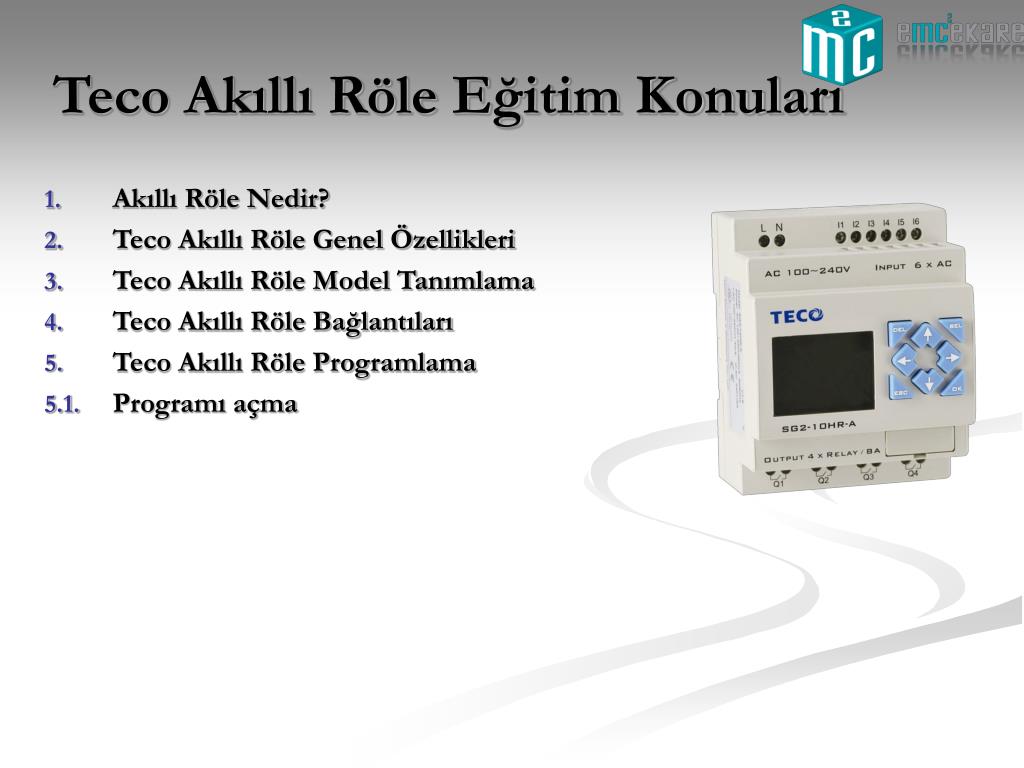

Teco Akıllı Röle Eğitim Konuları

  • Akıllı Röle Nedir?

  • Teco Akıllı Röle Genel Özellikleri

  • Teco Akıllı Röle Model Tanımlama

  • Teco Akıllı Röle Bağlantıları

  • Teco Akıllı Röle Programlama

    5.1.Programı açma


1 ak ll r le nedir

1. Akıllı Röle Nedir?

Bildiğimiz PLC’den farkı giriş/çıkış sayısının az olmasıdır. Smart relay yada Mini

PLC olarak da bilinir. Günümüz Mini PLC leri komut çeşitliliği ve ek modüller

bakımından normal PLC ler gibidir. Zamanlama, saymave lojik işlemleri

yapabilirler. İlk yapılanları basit kontrol işlemlerini gerçekleştiriyordu fakat yeni

versiyonlarında PID kontrolü, modeme bağlanabilme, ağ üzerinde çalışabilme gibi

özellikler bulunuyor.

TECO SG2 serisi Akıllı Röleleri ekranlı yada tuş takımlı seçenekleri ile 44 G/Ç’ a

kadar olan uygulamalarda;

  • Küçük boyutu

  • Esneklik ve kullanışlılık

  • Fiyat olarak avantajlı çözümler sunar…

    ☺NEDEN TECO SG2 AKILLI RÖLE???

    Maliyet açısından yapılacak projeye göre malzeme seçmek çok önemli.

    Eğer SG2’nin yeterliolacağı bir proje yapıyorsanız,

    NEDEN daha fazla ödeyeceksiniz ?


2 teco ak ll r le genel zellikleri

2. Teco Akıllı Röle Genel Özellikleri

  • Maksimum 44 I/O noktası genişleyebilir (3 set halinde 8 noktada genişleme modülleri, 1 set analog giriş modülü ve 1 set haberleşme modülü.

  • Analog giriş 4 noktası 12 bit olan 8 noktaya kadar genişleyebilir.

  • Profibus-DP, Devicenet, Modbus RTU haberleşme modülleri ile kullanılabilir.

  • Dahili 16x4 LCD ekran

  • Yedi dil seçeneği; İngilizce, Fransızca, İspanyolca, İtalyanca, Almanca, Portekizce ve Çince.

  • Maksimum 300 step ladder komutu veya 260 step FBD Max.

  • Hızlı sayıcı girişi (1 Khz) ve pulse çıkışı.

  • 31 çok fonksiyonlu dahili timer, 31 adet sayıcı, 31 RTC karşılaştırma blokları ve 15 yardımcı nokta.

  • Modbus (RTU) haberleşme portlu temel modül.

  • Enerjisiz durumda 240 saat RTC özelliği

  • Röle çıkışı max. 8A/çıkış, Transistör çıkışı max. 0.5 A/çıkış.


3 teco ak ll r le model tan mlama

3. Teco Akıllı Röle Model Tanımlama

Ürün serisi Güç kaynağı

D=24 Vdc

12D=12 Vdc

A=100-240 Vac

24A=24 Vac

Çıkış Tipi

Giriş/Çıkış sayısı R: Röle çıkışı

10=10 I/O T: Transistör çıkışı

12=12 I/O

20=20 I/O

Model Faktörü

H: Lcd & keypad

V: Lcd, keypad & RS 485

K: No Lcd, No keypad

E: Genişleme


3 1 sg2 ana mod lleri 1 2

3.1. SG2 Ana modülleri 1/2


3 1 sg2 ana mod lleri 2 2

3.1. SG2 Ana modülleri 2/2

PCB tip

PCB tip


3 2 sg2 geni leme mod lleri

3.2. SG2 Genişleme modülleri


4 teco ak ll r le ba lant lar 4 1 numaral taslak

4. Teco Akıllı Röle Bağlantıları4.1. Numaralı taslak

  • DI/O GenişlemeModülü

  • -- Max. 3 modül

  • SG2-8ER-A

  • SG2-8ER-D

  • SG2-8ET-D

  • Analog InputModülü

  • SG2-4AI

  • Ana ünite

  • AC input standard tip

  • - 10/20 points: SG2-10HR-A ; SG2-20HR-A

  • DC input standard tip (24Vdc)

  • - 12 points: SG2-12HR-D ; SG2-12HT-D

  • - 20 points: SG2-20HR/HT-D

  • DC input standard tip (12Vdc)

  • - 12 points: SG2-12HR-D ; SG2-12HT-D

  • SG2-12HR-12D

  • - 20 points: SG2-20HR/HT-D ; SG2-20HR-12D

  • Haberleşme Modülü

  • SG2-TCP/IP (TCP/IP modülü)

  • Haberleşme Modülü

  • SG2-PBUS (Profibus DP slave modülü)

  • SG2-DBUS(DeviceNet slave modülü)

  • SG2-MBUS(Modbus modülü)


4 2 numaral taslak

Güç

Kaynağı

PWM output

F/V converter

0~10v analog output

4.2. Numaralı taslak

  • Yüksek hızda haberleşme I/O link (sadece V tip)

  • Baud rate: 38400 bps Only

  • 4in/4out link/modül, max. 8 istasyon

  • Master/slave kontrol

  • Analog input

  • *2/4 points

  • AI Karşılaştırma

  • Analog timer

1KHz

Pulse input*2

….

PC-03

PC Software

(Widows 98 /ME/2000)

Genişleme portu

PC-04

PDA

Software

(WinCE)

Memory

pack


4 3 g ba lant s

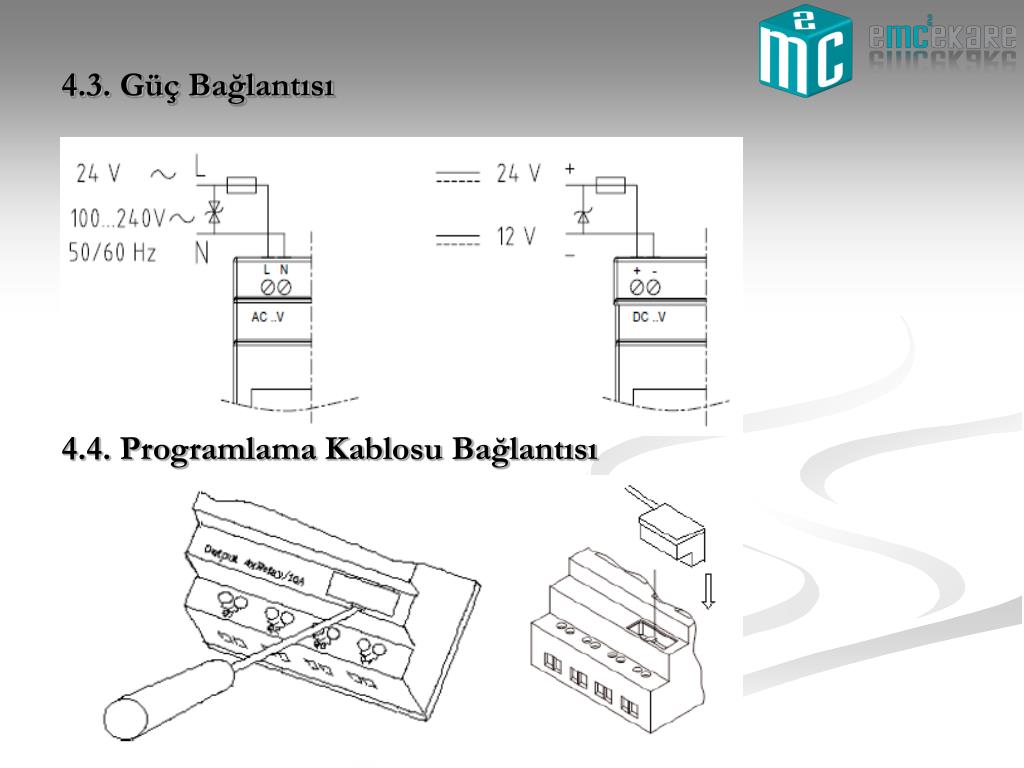

4.3. Güç Bağlantısı

4.4. Programlama Kablosu Bağlantısı


6 teco ak ll r le programlama

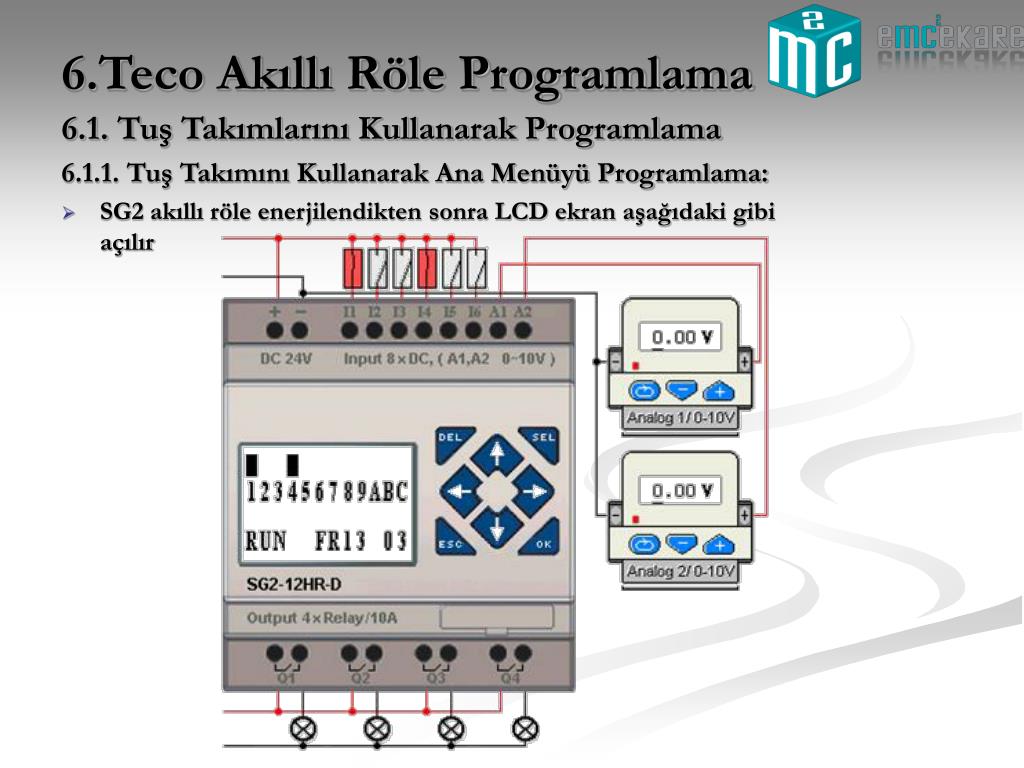

6.Teco Akıllı Röle Programlama

6.1. Tuş Takımlarını Kullanarak Programlama

6.1.1. Tuş Takımını Kullanarak Ana Menüyü Programlama:

  • SG2 akıllı röle enerjilendikten sonra LCD ekran aşağıdaki gibi açılır


Sg2 m n plc e t m

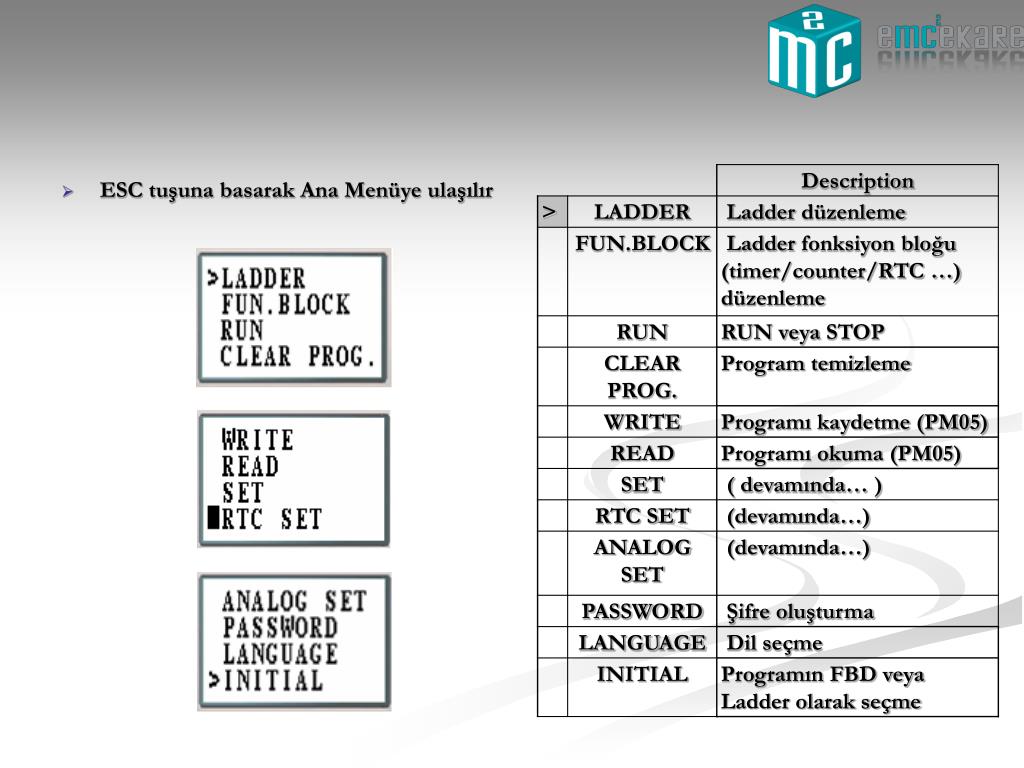

  • ESC tuşuna basarak Ana Menüye ulaşılır


Set men s

SET MENÜSÜ


Sg2 m n plc e t m

RTC SET V1.8

SG2 versiyonu

00.01.01

SU 00 : 00

Yıl. Ay. Gün

HaftaSaat: Dakika


6 1 2 tu tak m n kullanarak ladder program olu turma

6.1.2. Tuş Takımını Kullanarak Ladder Program Oluşturma:

  • 1 Program satırı = Maksimum 3 Kontak + 1 Bobin

    Kontak bölümü Bobin bölümü

  • Programlama Örneği;


Sg2 ladder tan mlar

SG2 LADDER Tanımları:


6 2 sg2 yaz l m n kullanarak programlama

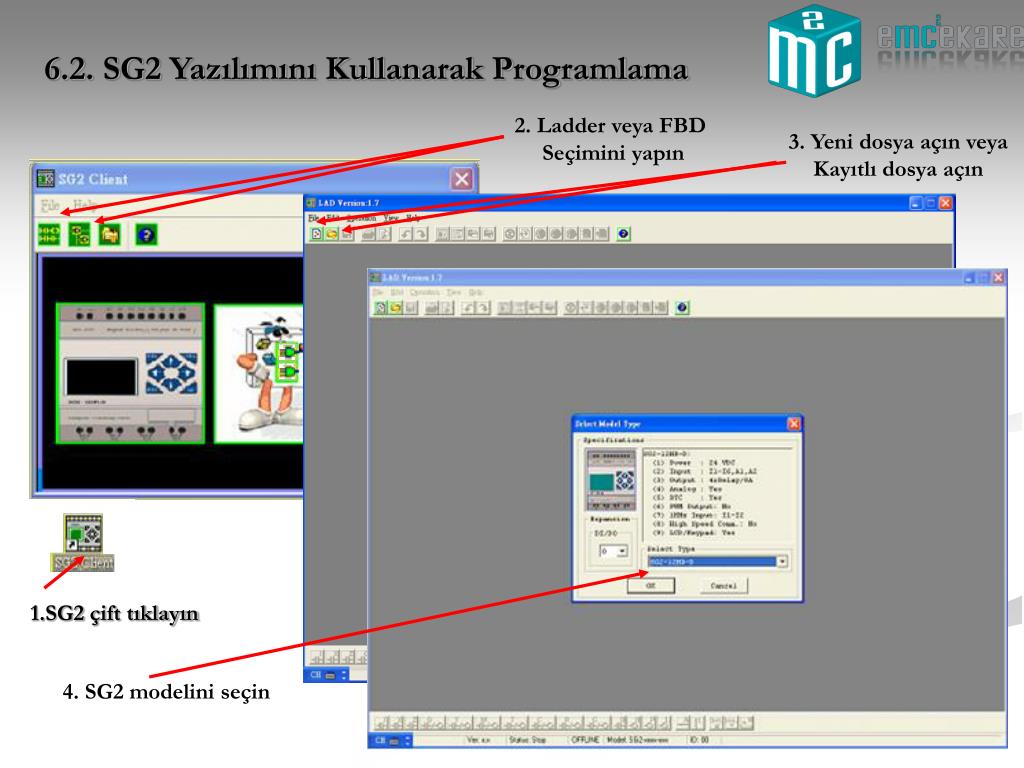

6.2. SG2 Yazılımını Kullanarak Programlama

2.Ladder veya FBD

Seçimini yapın

3. Yeni dosya açın veya

Kayıtlı dosya açın

1.SG2 çift tıklayın

4. SG2 modelini seçin


6 2 1 fbd dilinde program olu turma

6.2.1. FBD Dilinde Program Oluşturma:


Fonksiyonel blok diyagramlar

Input Bloğu

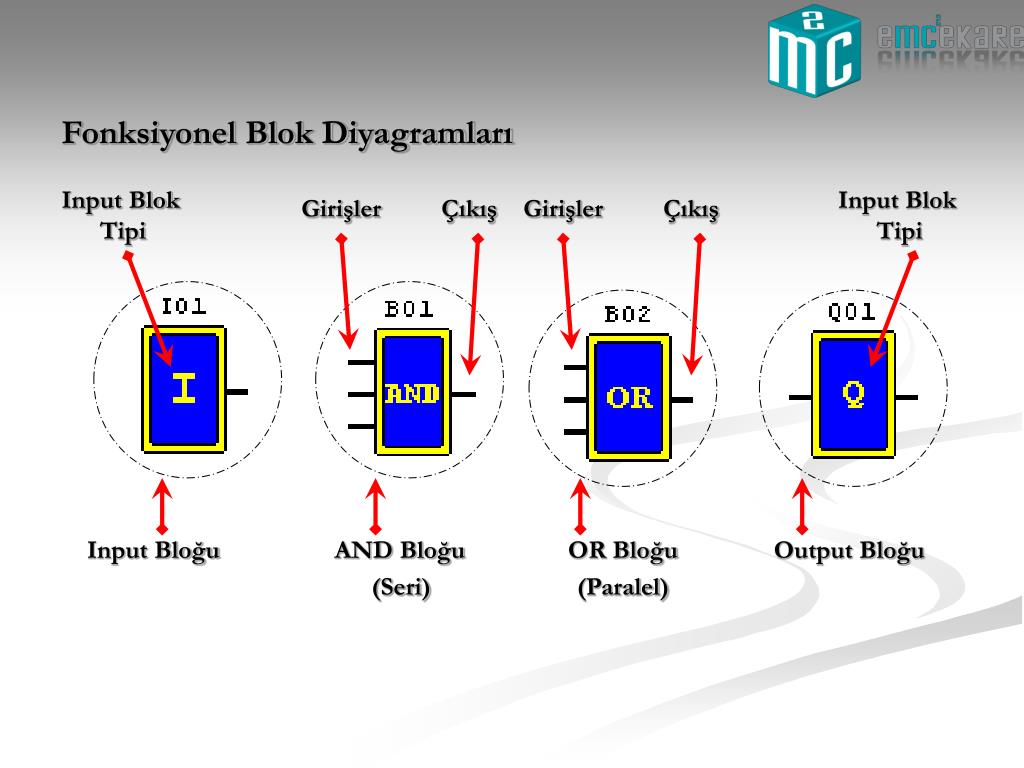

Fonksiyonel Blok Diyagramları

Input Blok Tipi

Input Blok Tipi

Girişler

Çıkış

Girişler

Çıkış

AND Bloğu

(Seri)

OR Bloğu

(Paralel)

Output Bloğu


Rnek uygulama

Örnek Uygulama

1. AND uygulaması;

Lojik devrelerde AND bloğu seri

anahtarlamayı temsil eder, yani

I01 ve I02 aktif olduğunda Q01 çıkışı

enerjilenir.

2. OR uygulaması;

Lojik devrelerde OR bloğu paralel

anahtarlamayı temsil eder, yani I03

veya I04 herhangi biri aktif

olduğunda Q02 çıkışı enerjilenir.


Sg2 m n plc e t m

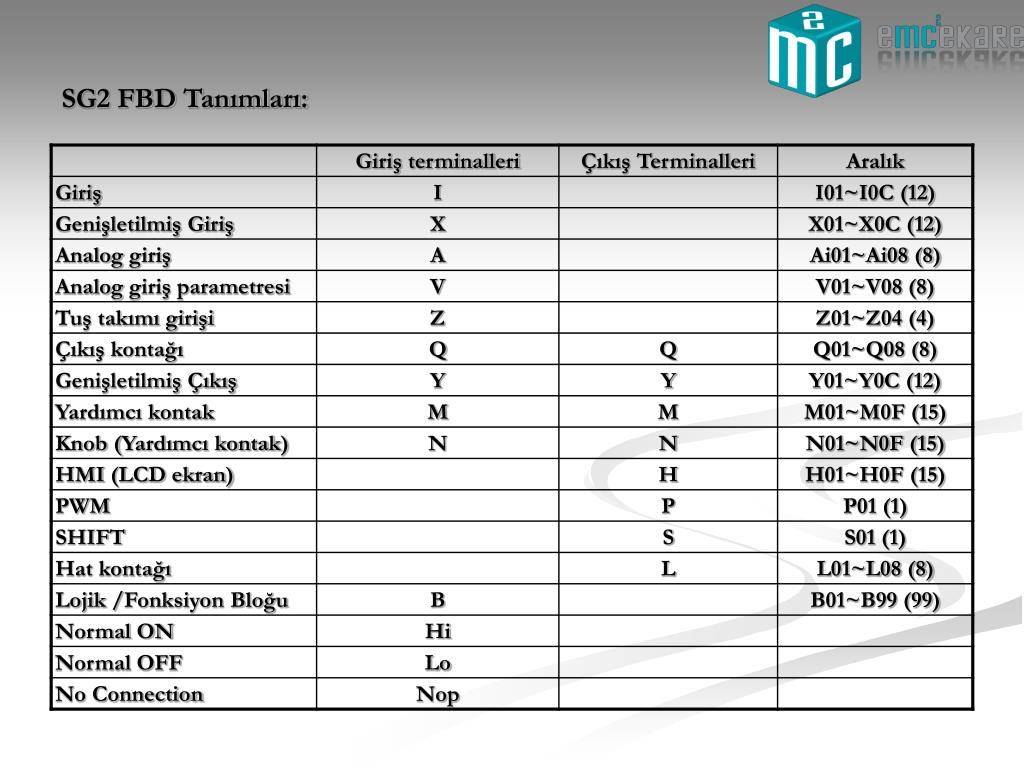

SG2 FBD Tanımları:


6 2 2 ladder dilinde program olu turma

6.2.2. LADDER Dilinde Program Oluşturma:

Programda

Kullanılan

Parametreler

HMI/Text

Toolbar


Sg2 m n plc e t m

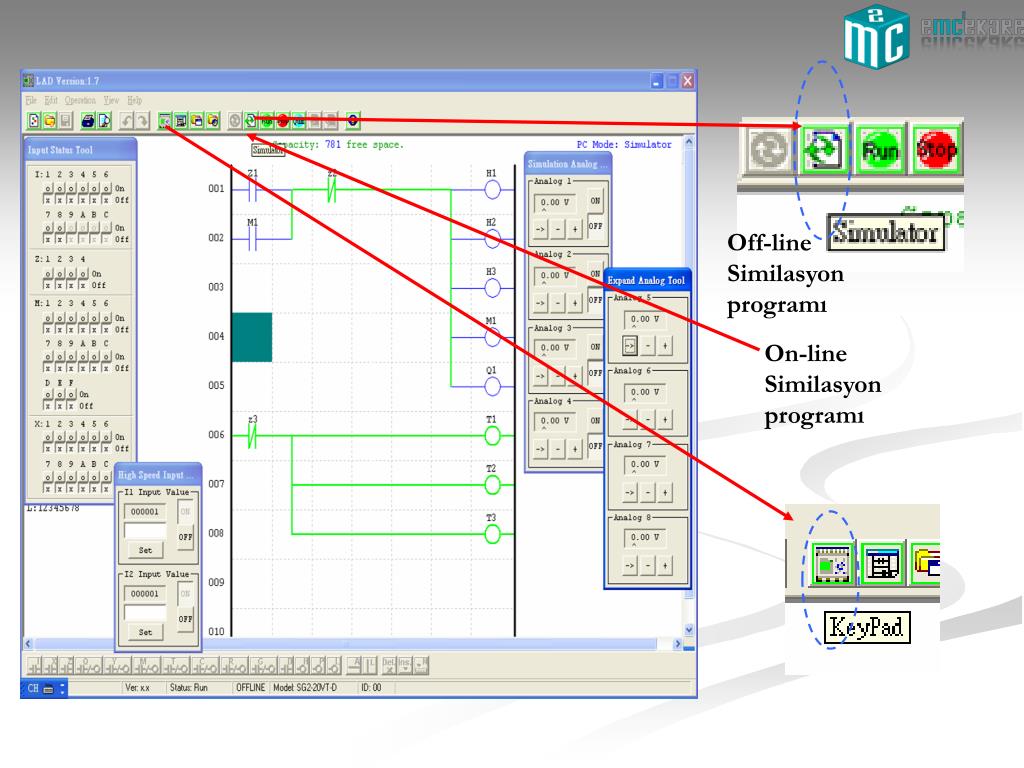

Off-line Similasyon programı

On-line

Similasyon programı


Off line sim lasyon

Off-line Simülasyon

Simülasyon :


Ladder toolbar

LADDER Toolbar:


Sg2 m n plc e t m

Dinlediğiniz için teşekkürler

TECO’lu uygulamalar…
