Presentation Transcript

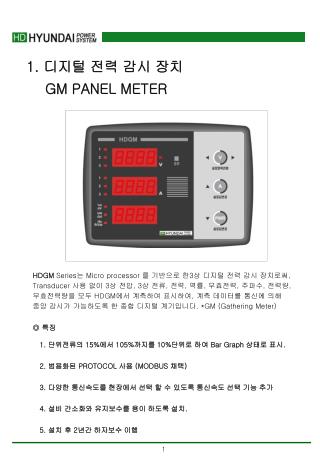

  1. 1. 디지털 전력 감시 장치 GM PANEL METER HDGM Series는 Micro processor 를 기반으로 한3상 디지털 전력 감시 장치로써, Transducer 사용 없이 3상 전압, 3상 전류, 전력, 역률, 무효전력, 주파수, 전력량, 무효전력량을 모두 HDGM에서 계측하여 표시하여, 계측 데이터를 통신에 의해 중앙 감시가 가능하도록 한 종합 디지털 계기입니다. *GM (Gathering Meter) ◎ 특징 • 1. 단위전류의 15%에서 105%까지를 10%단위로 하여 Bar Graph 상태로 표시. • 2. 범용화된 PROTOCOL 사용 (MODBUS 채택) • 3. 다양한 통신속도를 현장에서 선택 할 수 있도록 통신속도 선택 기능 추가 • 4. 설비 간소화와 유지보수를 용이 하도록 설치. • 5. 설치 후 2년간 하자보수 이행

  2. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 모델명 및 표시방법 HDGM • MODEL • TYPE • VOLTAGE & AMPERE 일 반 사 항 • - 보조 전원 : AC 220V(AC110V) 60Hz • 소비전력 : 5VA미만 • PT 입력정격 : AC 220V / 60Hz (상전압기준) • CT 입력정격 : 5A / 60Hz • - 크 기 : W136  H100  D87.2 계 측 정 격

  3. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 명칭 및 표시기능

  4. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 명칭 및 표시기능

  5. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 결 선 방 법 <3상3선 식 직접연결방식> <3상3선 식 3CT결선방식> <3상3선 식 OPEN DELTA연결방식> <3상4선 식 직접연결방식>

  6. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 제품 조작방법 • HDGM은 계측상태,설정상태의 두 가지 상태가 있습니다. • 1. 기본계측상태 • - HDGM의 전원을 투입하면 기본계측상태가 됩니다. • - 전압 표시 창 : U, V간의 선 간전압 표시 • - 전류 표시 창 : Ir의 상 전류 표시 • - 전력 표시 창 : 유효전력표시 - Bar Graph : 부하율 표시 • 위의 상태에서 버튼조작을 하면 해당 표시창의 표시 항목이 바뀝니다. 즉 전압버튼을 한번 누르면 전압 • 표시창에는 U, V간의 선간 전압이 표시되고 전압 표시창 옆의 램프는 ‘S’에 점등 됩니다. • 전류 표시창 및 전력 표시창 옆의 램프도 각각 현재 표시사항과 일치하여 점등됩니다. 이때는 부하율 을 • 표시하는 바 그래프는 표시가 되지 않습니다. 20초간 버튼입력이 발생하지 않을 경우 • 기본계측상태로 돌아 갑니다. • 2. 계측 요소의 순환 표시 • 계측상태에서 전류버튼을 약3초 누르면 전압 표시창에 ‘SCrL’ 이 약1초 표시 된 후 각 창의 표시사항이 • 약 3초 간격으로 순환 표시 됩니다(Scroll). 이 때에는 부하율(Bar Graph) 표시는 되지 않습니다. • 또한 순환 표시상태에서 전류버튼을 약 3초간 누르면 전압 표시창에 ‘HoLd’ 가 약 1초 표시 된 후 각 창의 • 표시 사항이 표시됩니다. 이 상태에서 약 20초간 버튼 조작이 없으면 기본계측상태로 복귀합니다. • 순환표시상태에서 각 창의 표시는 다음과 같습니다. • - 전압 표시창 :Vrs->Vst->Vtr ->Vr->Vs->Vt (상전압 표시는 3상4선 식에만 해당) • - 전류 표시창 :Ir->Is->It - 전력 표시창 : 유효전력->주파수->역율->유효전력량->무효전력-> 부하율 • 3. 설정상태 • 계측상태에서 전압버튼을 약 3초간 누르면 설정상태로 진입합니다. 또한 모든 설정을 완료하고 계측 • 상태로 의 복귀도 전압버튼을 약 3초간 누르면 됩니다.

  7. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 제품 조작방법 <속도 및 실수(實數) 전송방식> MODBUS Protocol

  8. HD DIGITAL INTERGRATED METER GM PANEL METER MODEL HDGM - 제품 치수
