1. Снижение электропотребления за счет повышения надежности работы электродвигателей и подшипниковых узлов Приоритетное направление модернизации и технологического развития экономики России Повышение энергоэффективности и ресурсосбережения Санкт-Петербургский государственный технологический университет растительных полимеров СПб ГТУ РП 2013

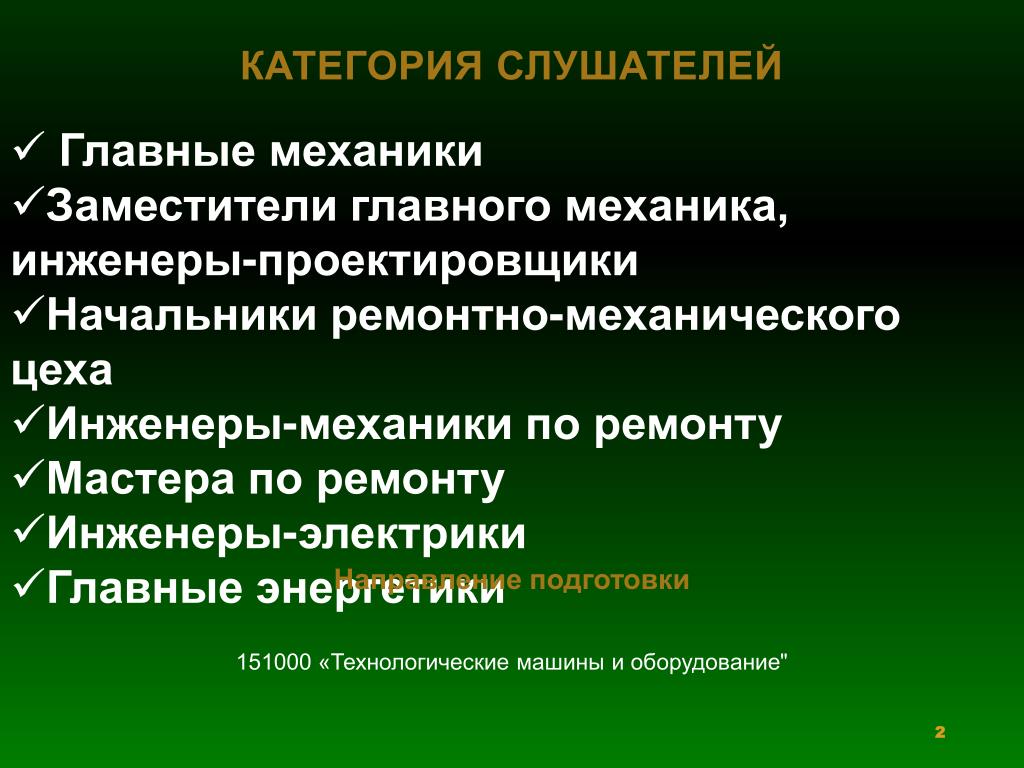

2. Главные механики • Заместители главного механика, инженеры-проектировщики • Начальники ремонтно-механического цеха • Инженеры-механики по ремонту • Мастера по ремонту • Инженеры-электрики • Главные энергетики КАТЕГОРИЯ СЛУШАТЕЛЕЙ Направление подготовки 151000 «Технологические машины и оборудование"

3. Объем программы

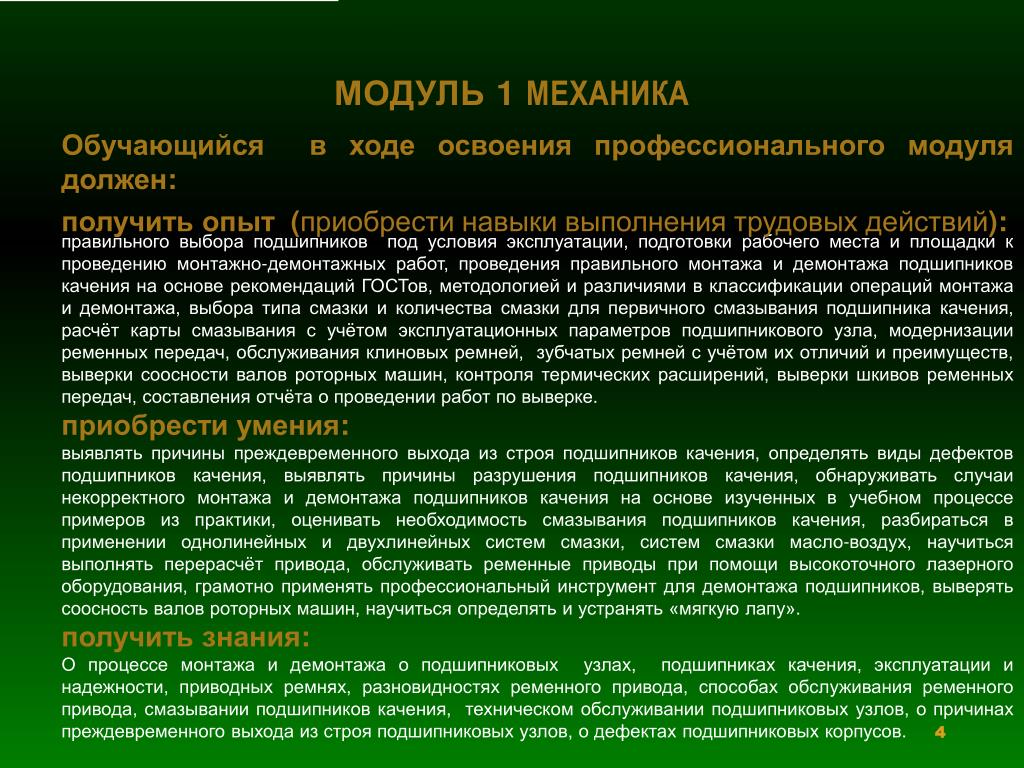

4. Обучающийся в ходе освоения профессионального модуля должен: • правильного выбора подшипников под условия эксплуатации, подготовки рабочего места и площадки к проведению монтажно-демонтажных работ, проведения правильного монтажа и демонтажа подшипников качения на основе рекомендаций ГОСТов, методологией и различиями в классификации операций монтажа и демонтажа, выбора типа смазки и количества смазки для первичного смазывания подшипника качения, расчёт карты смазывания с учётом эксплуатационных параметров подшипникового узла, модернизации ременных передач, обслуживания клиновых ремней, зубчатых ремней с учётом их отличий и преимуществ, выверки соосности валов роторных машин, контроля термических расширений, выверки шкивов ременных передач, составления отчёта о проведении работ по выверке. • приобрести умения: • выявлять причины преждевременного выхода из строя подшипников качения, определять виды дефектов подшипников качения, выявлять причины разрушения подшипников качения, обнаруживать случаи некорректного монтажа и демонтажа подшипников качения на основе изученных в учебном процессе примеров из практики, оценивать необходимость смазывания подшипников качения, разбираться в применении однолинейных и двухлинейных систем смазки, систем смазки масло-воздух, научиться выполнять перерасчёт привода, обслуживать ременные приводы при помощи высокоточного лазерного оборудования, грамотно применять профессиональный инструмент для демонтажа подшипников, выверять соосность валов роторных машин, научиться определять и устранять «мягкую лапу». • получить знания: • О процессе монтажа и демонтажа о подшипниковых узлах, подшипниках качения, эксплуатации и надежности, приводных ремнях, разновидностях ременного привода, способах обслуживания ременного привода, смазывании подшипников качения, техническом обслуживании подшипниковых узлов, о причинах преждевременного выхода из строя подшипниковых узлов, о дефектах подшипниковых корпусов. • получить опыт (приобрести навыки выполнения трудовых действий): модулЬ 1 Механика

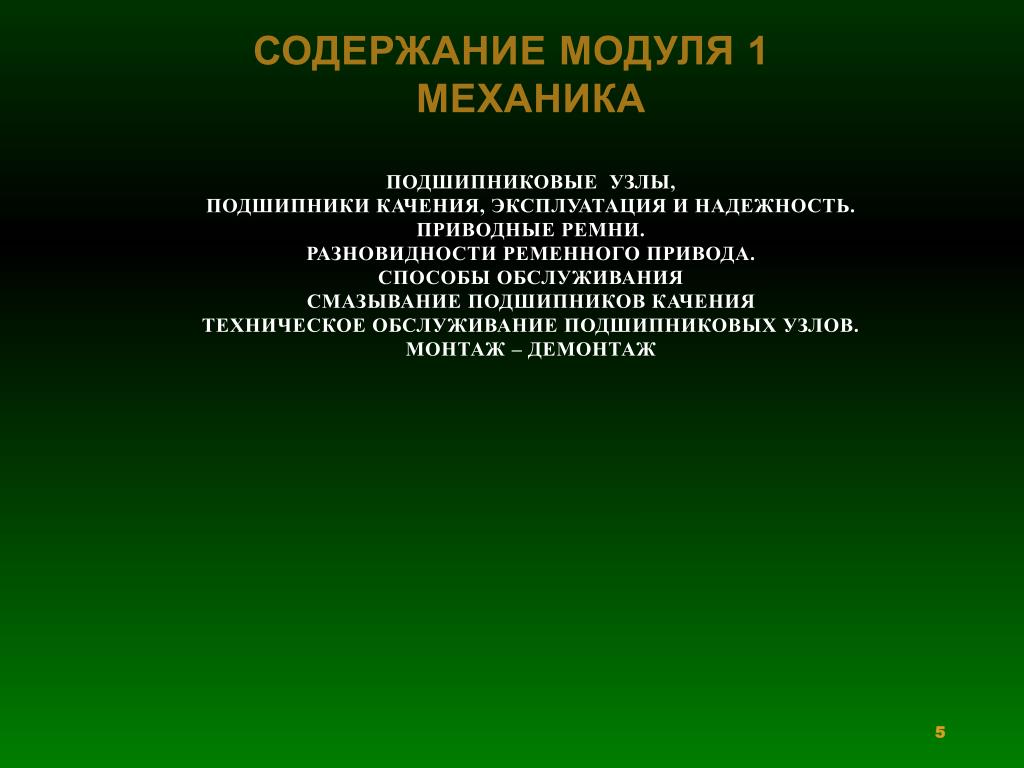

5. Содержание модуля 1 МеханикаПодшипниковые узлы, подшипники качения, эксплуатация и надежность.Приводные ремни. Разновидности ременного привода. Способы обслуживанияСмазывание подшипников каченияТехническое обслуживание подшипниковых узлов. Монтаж – демонтаж

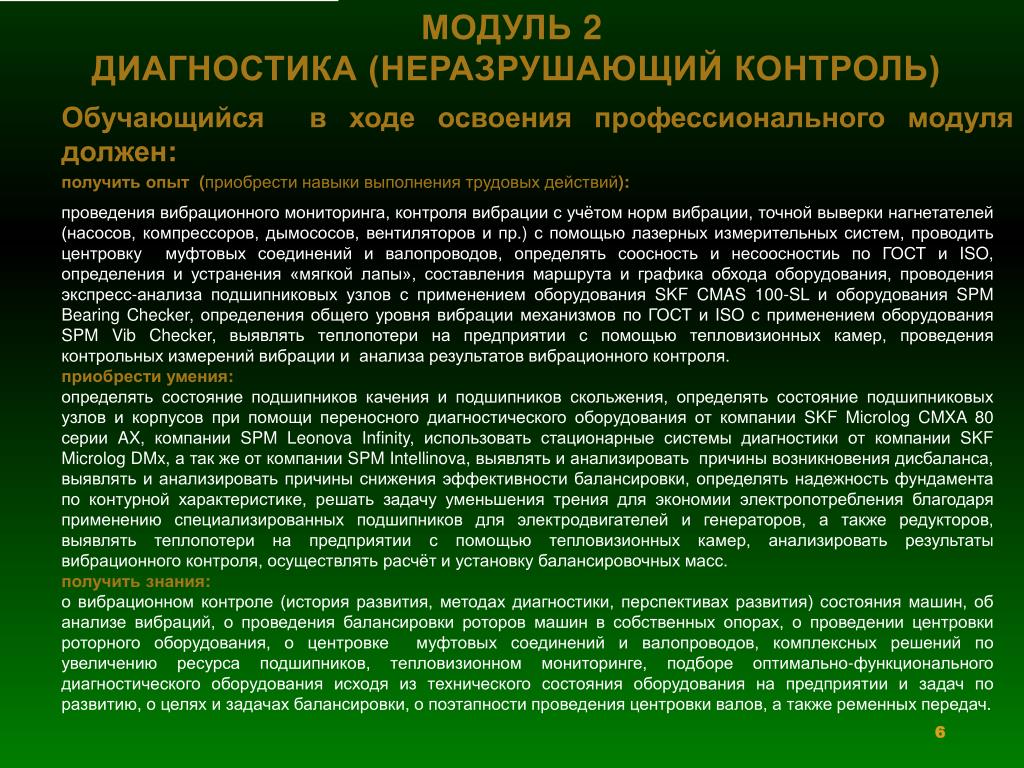

6. модулЬ2 Диагностика (неразрушающий контроль) • Обучающийся в ходе освоения профессионального модуля должен: • получить опыт (приобрести навыки выполнения трудовых действий): • проведения вибрационного мониторинга, контроля вибрации с учётом норм вибрации, точной выверки нагнетателей (насосов, компрессоров, дымососов, вентиляторов и пр.) с помощью лазерных измерительных систем, проводить центровку муфтовых соединений и валопроводов, определять соосность и несоосностиь по ГОСТ и ISO, определения и устранения «мягкой лапы», составления маршрута и графика обхода оборудования, проводения экспресс-анализа подшипниковых узлов с применением оборудования SKF CMAS 100-SL и оборудования SPM Bearing Checker, определения общего уровня вибрации механизмов по ГОСТ и ISO с применением оборудования SPM Vib Checker, выявлять теплопотери на предприятии с помощью тепловизионных камер, проведения контрольных измерений вибрации и анализа результатов вибрационного контроля. • приобрести умения: • определять состояние подшипников качения и подшипников скольжения, определять состояние подшипниковых узлов и корпусов при помощи переносного диагностического оборудования от компании SKF Microlog CMXA 80 серии AX, компании SPM Leonova Infinity, использовать стационарные системы диагностики от компании SKF Microlog DMx, а так же от компании SPM Intellinova, выявлять и анализировать причины возникновения дисбаланса, выявлять и анализировать причины снижения эффективности балансировки, определять надежность фундамента по контурной характеристике, решать задачу уменьшения трения для экономии электропотребления благодаря применению специализированных подшипников для электродвигателей и генераторов, а также редукторов, выявлять теплопотери на предприятии с помощью тепловизионных камер, анализировать результаты вибрационного контроля, осуществлять расчёт и установку балансировочных масс. • получить знания: • о вибрационном контроле (история развития, методах диагностики, перспективах развития) состояния машин, об анализе вибраций, о проведения балансировки роторов машин в собственных опорах, о проведении центровки роторного оборудования, о центровке муфтовых соединений и валопроводов, комплексных решений по увеличению ресурса подшипников, тепловизионном мониторинге, подборе оптимально-функционального диагностического оборудования исходя из технического состояния оборудования на предприятии и задач по развитию, о целях и задачах балансировки, о поэтапности проведения центровки валов, а также ременных передач.

7. Содержание модуля 2ДИАГНОСТИКА (НЕРАЗРУШАЮЩИЙ КОНТРОЛЬВибрационный контроль состояния машин. Анализ вибраций.Балансировка роторов машин, в собственных опорахЦентровка Комплексные решения по увеличению ресурса подшипников Тепловизионный мониторингПодбор оптимально-функционального диагностического оборудованияисходя из задач предприятия.

8. модуль 3 Сбор данных для выхода на анализ работы оборудования основного технологического процесса с целью экономии электрических и сырьевых ресурсов • Обучающийся в ходе освоения профессионального модуля должен: получить опыт (приобрести навыки выполнения трудовых действий): • проводить лазерную центровку валов с применением оборудования SKF TKSA 80, Fixtur Laser XA, эффективно устанавливать картриджные уплотнения Chesterton и разъемные уплотнения Chesterton, подбирать сальниковые и торцевые уплотнения исходя из существующих условий работы оборудования. • приобрести умения: • уметь оценивать надежность работы технологического оборудования, уметь выявлять и анализировать причины выхода из строя оборудования, уметь определять «слабые» места оборудования, определять зоны критичности в работе оборудования. • получить знания: • об обслуживании нагнетательного оборудования (насосов, компрессоров, дымососов, вентиляторов), о • комплексных решениях по сбережению воды в насосных группах.

9. Содержание модуля 3СБОР ДАННЫХ ДЛЯ ВЫХОДА НА АНАЛИЗ РАБОТЫ ОБОРУдОВАНИЯОСНОВНОГО ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА С ЦЕЛЬЮ ЭКОНОМИИ ЭЛЕКТРИЧЕСКИХ И СЫРЬЕРВЫХ РЕСУРСОВКомплексные решения по сбережению воды в насосных группахОбслуживание нагнетательного оборудования (насосов, компрессоров, дымососов, вентиляторов и пр.)

10. модуль 4 Электроаудит электродвигателей • Обучающийся в ходе освоения профессионального модуля должен: получить опыт (приобрести навыки выполнения трудовых действий): • составления графиков ППР, определения блуждающих токов, электроразрядов и устранения их, обслуживания электродвигателей, проведения диагностики электродвигателей, генераторов, силовых установок (осуществлять испытание на качество питания и электроэнергии), проведения испытаний на изменение величины сопротивления изоляции, испытания высоким напряжением, испытания на диэлектрические потери, испытания на уровень и дисбаланс напряжения, импульсные испытания, испытания на линейные искажения, испытание на суммарное искажение. • приобрести умения: • определять остаточный ресурс изоляции, эффективно использовать электросберегающие подшипники SKF E2. и токоизолиронанные подшипники SKF INSOCOAT, определять индекс поляризации, уметь комплексно анализировать общую функциональность электродвигателей, определять наличие блуждающих токов, определять локализацию электроразрядов, осуществлять статические испытания и проводить динамическую диагностику машин постоянного тока с помощью специальных анализаторов. • получить знания:об обслуживании электродвигателей, об определении скрытых неисправностей электродвигателей, о комплексных решениях по электросбережению для промышленных предприятий, о способах выявления и устранения электрических потерь на электродвигателях, об электротехнической статической и динамической диагностике асинхронных электродвигателей, об импульсных испытаниях, об определении индекса поляризации и испытании на изменение величины сопротивления изоляции, о вреде блуждающего тока, передающегося на опорные подшипники электродвигателя.

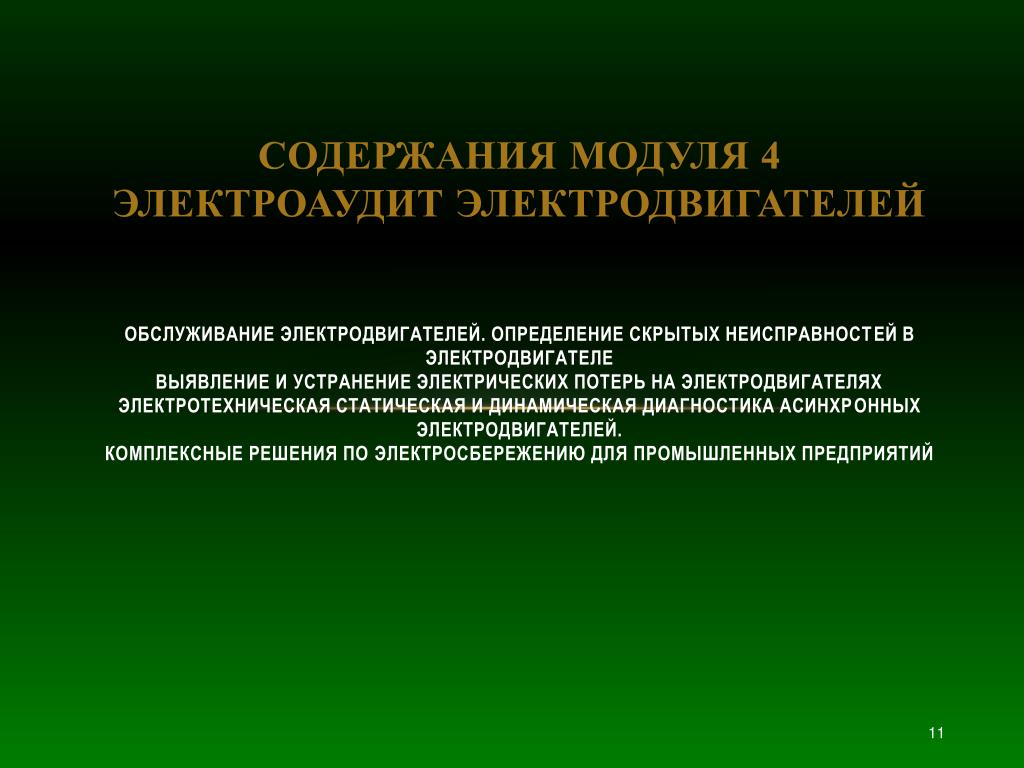

11. Содержания модуля 4ЭЛЕКТРОАУДИТ ЭЛЕКТРОДВИГАТЕЛЕЙОбслуживание электродвигателей. Определение скрытых неисправностей в электродвигателеВыявление и устранение электрических потерь на электродвигателяхЭлектротехническая статическая и динамическая диагностика асинхронных электродвигателей.Комплексные решения по электросбережению для промышленных предприятий

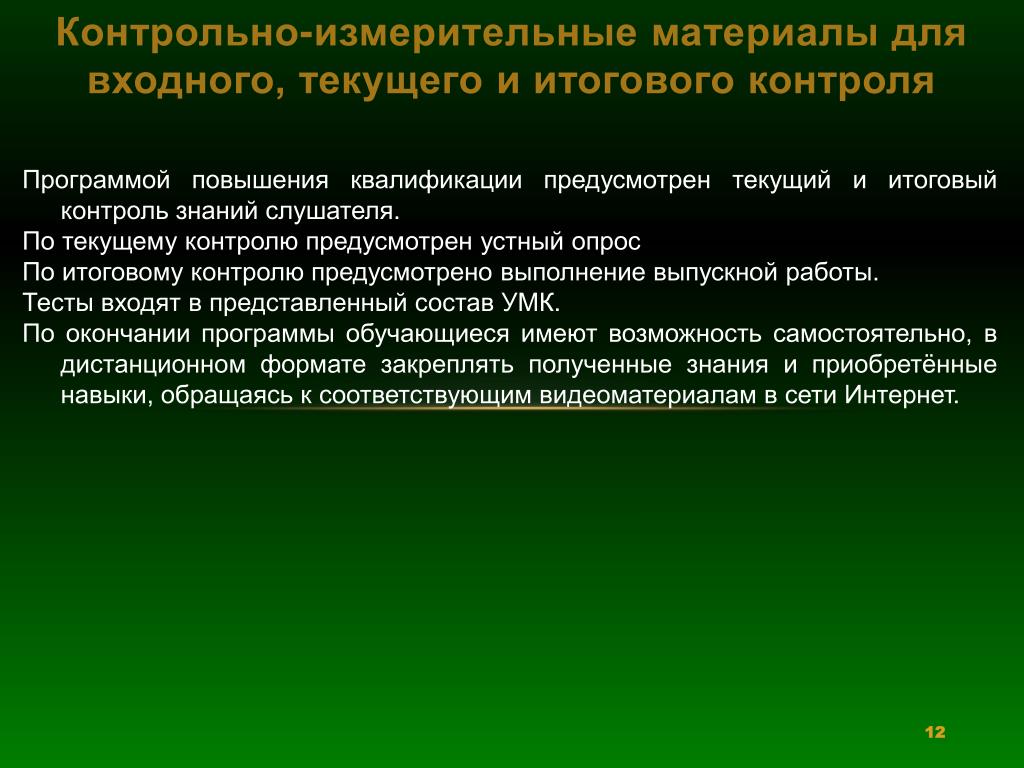

12. Контрольно-измерительные материалы для входного, текущего и итогового контроля Программой повышения квалификации предусмотрен текущий и итоговый контроль знаний слушателя. По текущему контролю предусмотрен устный опрос По итоговому контролю предусмотрено выполнение выпускной работы. Тесты входят в представленный состав УМК. По окончании программы обучающиеся имеют возможность самостоятельно, в дистанционном формате закреплять полученные знания и приобретённые навыки, обращаясь к соответствующим видеоматериалам в сети Интернет. 12

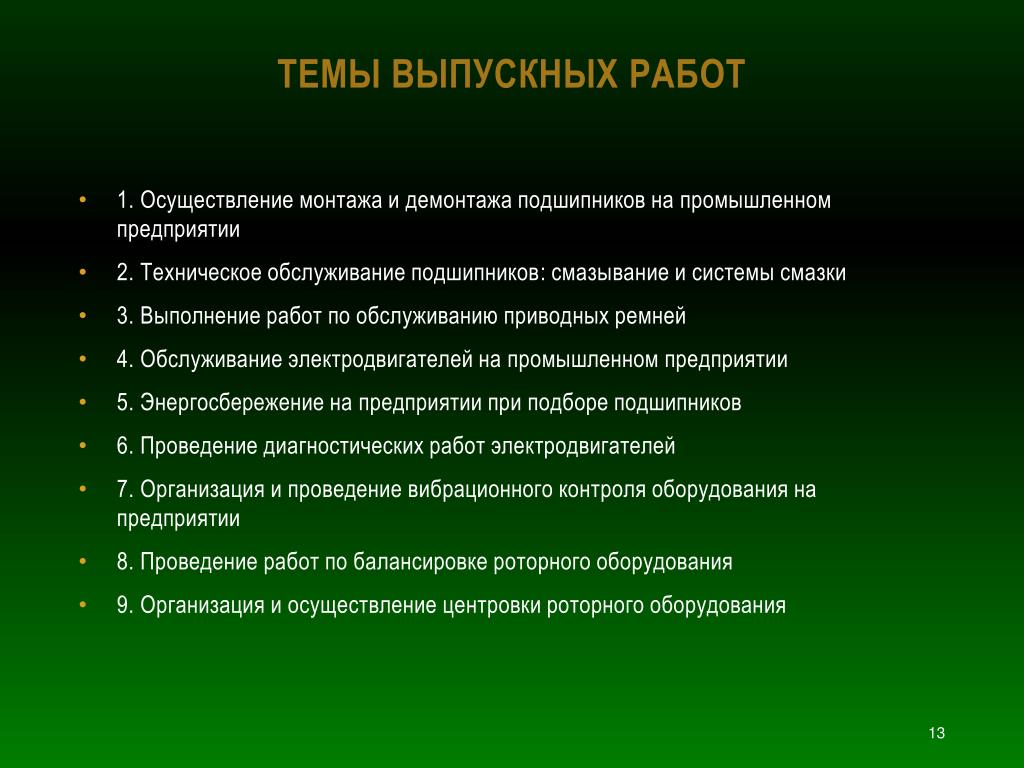

13. Темы выпускных работ • 1. Осуществление монтажа и демонтажа подшипников на промышленном предприятии • 2. Техническое обслуживание подшипников: cмазывание и системы смазки • 3. Выполнение работ по обслуживанию приводных ремней • 4. Обслуживание электродвигателей на промышленном предприятии • 5. Энергосбережение на предприятии при подборе подшипников • 6. Проведение диагностических работ электродвигателей • 7. Организация и проведение вибрационного контроля оборудования на предприятии • 8. Проведение работ по балансировке роторного оборудования • 9. Организация и осуществление центровки роторного оборудования

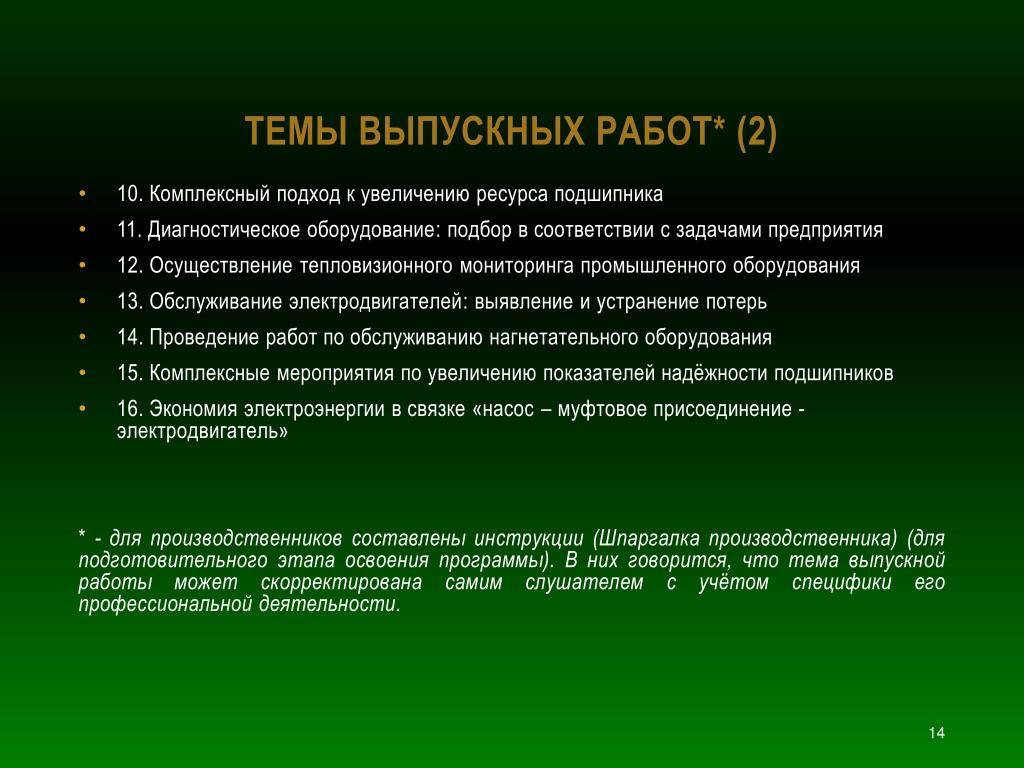

14. Темы выпускных работ* (2) • 10. Комплексный подход к увеличению ресурса подшипника • 11. Диагностическое оборудование: подбор в соответствии с задачами предприятия • 12. Осуществление тепловизионного мониторинга промышленного оборудования • 13. Обслуживание электродвигателей: выявление и устранение потерь • 14. Проведение работ по обслуживанию нагнетательного оборудования • 15. Комплексные мероприятия по увеличению показателей надёжности подшипников • 16. Экономия электроэнергии в связке «насос – муфтовое присоединение - электродвигатель» * - для производственников составлены инструкции (Шпаргалка производственника) (для подготовительного этапа освоения программы). В них говорится, что тема выпускной работы может скорректирована самим слушателем с учётом специфики его профессиональной деятельности.

15. УМК программы повышения квалификации включает в себя «Методические рекомендации для слушателей по выполнению лабораторных работ по программе повышения квалификации» • Лабораторные работы: • Испытания масел на лабораторных установках. • - Диагностика электродвигателя. Статика. Динамика при помощи анализатора обмоток AWA и высокоточного оборудования производства SKF. 15

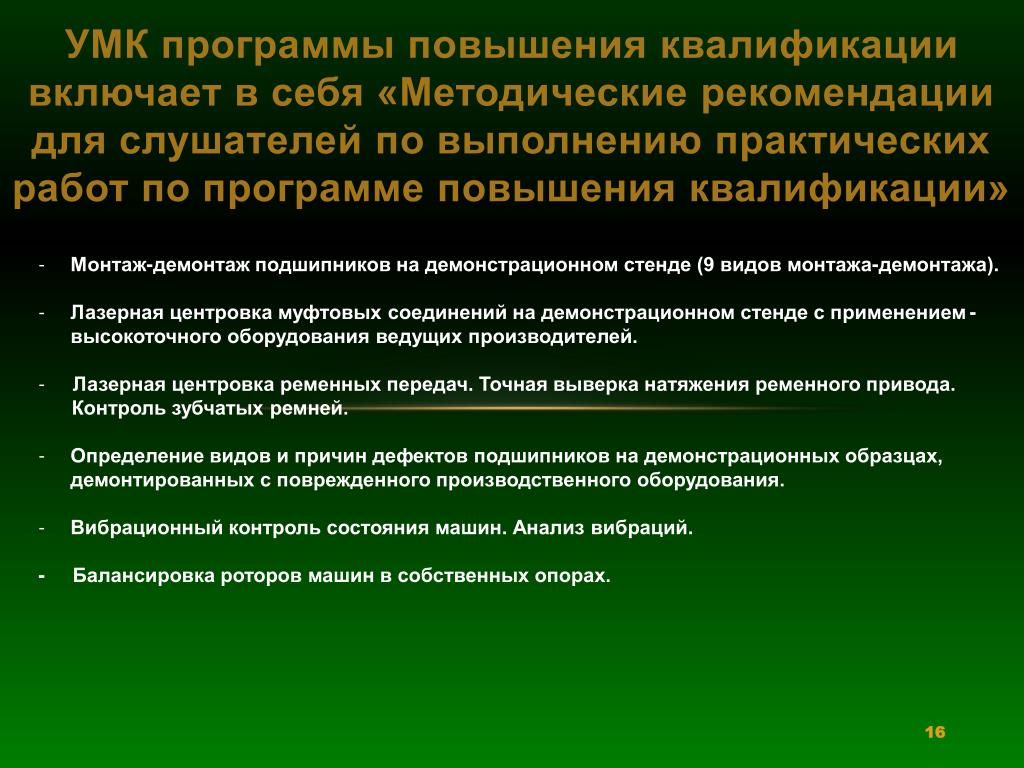

16. УМК программы повышения квалификации включает в себя «Методические рекомендации для слушателей по выполнению практических работ по программе повышения квалификации» • Монтаж-демонтаж подшипников на демонстрационном стенде (9 видов монтажа-демонтажа). • Лазерная центровка муфтовых соединений на демонстрационном стенде с применением -высокоточного оборудования ведущих производителей. • Лазерная центровка ременных передач. Точная выверка натяжения ременного привода. • Контроль зубчатых ремней. • Определение видов и причин дефектов подшипников на демонстрационных образцах, демонтированных с поврежденного производственного оборудования. • Вибрационный контроль состояния машин. Анализ вибраций. • - Балансировка роторов машин в собственных опорах. 16

17. Санкт-Петербургский государственный технологический университет растительных полимеровИнститут комплексного развития и обучения «крона»198095, Россия, г. Санкт-Петербург,Ул. Ивана Черных д. 4Телефон 8 (812) 786-53-09Тел. Факс 8 (812) 746-54-55E-mail: krona@gturp.spb.ruwww.krona.edu.ruспасибо за внимание!
