第一章 热力发电厂动力循环及其热经济性. 吉林大学热能工程系 交通馆四楼 电话: 85095196. 第一章 热力发电厂动力循环及其热经济性. 第一节 热力发电厂热经济性的评价方法 第二节 凝汽式发电厂的主要热经济性指标 第三节 发电厂的动力循环. 第一节 热力发电厂热经济性的评价方法. 发电厂中能量的转换过程(存在各种损失) 化学能 — 热能 — 机械能 — 电能 (煤) (锅炉) (汽轮机) (发电机) 发电厂热经济性的评价 —— 通过能量转换过程中 能量的利用程度 或 损失大小 来衡量
E N D
第一章 热力发电厂动力循环及其热经济性 吉林大学热能工程系 交通馆四楼 电话:85095196 第一章 热力发电厂动力循环及其热经济性
第一章 热力发电厂动力循环及其热经济性 • 第一节 热力发电厂热经济性的评价方法 • 第二节 凝汽式发电厂的主要热经济性指标 • 第三节 发电厂的动力循环 第一章 热力发电厂动力循环及其热经济性
第一节 热力发电厂热经济性的评价方法 发电厂中能量的转换过程(存在各种损失) 化学能—热能—机械能 —电能 (煤) (锅炉) (汽轮机) (发电机) 发电厂热经济性的评价 ——通过能量转换过程中能量的利用程度或损失大小来衡量 目的:研究损失产生的部位、大小、原因及其相互关系,找出减少这些热损失的方法和相应措施 第一章 热力发电厂动力循环及其热经济性
一、评价发电厂热经济性的两种方法: 1 热量法、热效率法 基于热力学第一定律 ——以燃料化学能从数量上被利用的程度来评价电厂的热经济性,常用于定量分析。 2 熵方法、 方法、做功能力法 基于热力学第二定律 ——以燃料化学能的做功能力被利用的程度来评价电厂的热经济性,常用于定性分析。 第一章 热力发电厂动力循环及其热经济性
二、热量法 热量法以热效率或热损失率的大小衡量电厂的热经济性。 热效率反映热力设备将输入能量转换成输出有效能量的程度。发电厂不同阶段采用各种效率评价。 能量平衡关系: 供给热量=有效利用热量+损失热量 第一章 热力发电厂动力循环及其热经济性
返回1 有再热的凝汽式发电厂循环系统图 返回2 第一章 热力发电厂动力循环及其热经济性
ηi Qb ηp ηm ηg T G B ηb C ηcp=ηbηpηiηmηg 简单凝汽式发电厂循环系统图 Q0 第一章 热力发电厂动力循环及其热经济性
Q Q b b D Q h = = b b z = = - h 1 Bq b Q net b cp Q cp D Q b = - 1 0.9~0.94 Q cp (1)锅炉 锅炉能量平衡关系: 全厂热负荷Qcp = 锅炉热负荷Qb +锅炉热损失△Qb 锅炉热损失△Qb:排烟损失、散热损失、未完全燃烧损失、 排污损失等 第一章 热力发电厂动力循环及其热经济性
(2)管道 管道能量平衡关系: 锅炉热负荷Qb = 汽轮机热耗量Q0 +管道热损失△Qp 0.98~0.99 ηp Q0 Qb G T B C 第一章 热力发电厂动力循环及其热经济性
Q0 ηi Wi T G △Qc (3) 汽轮机 汽轮机能量平衡关系: 汽轮机热耗Q0=汽轮机内功率Wi+汽轮机冷源损失△Qc 冷源热损失△Qc : (1)凝汽器中汽轮机排汽在凝汽器中的放热量 (2)膨胀过程中的节流、排汽、内部损失 第一章 热力发电厂动力循环及其热经济性
Q0 ηi Wi T G △Qc D Q c z = = h h - h ( 1 ) c p i b Q cp W D W Q i i c h h = = = - 1 ri i Q Q W 0 0 a (3) 汽轮机 汽轮机相对内效率 Wi :汽机实际内功 Wa :汽机理想内功 循环的理想热效率: 汽轮机绝对内效率 0.45~0.47 第一章 热力发电厂动力循环及其热经济性
1.汽轮机汽耗为 D0时的实际内功Wi • Wi以汽轮机凝汽流和各级回热汽流的内功之和表示 系统图 为每kg 抽汽在汽轮机中的实际焓降。 在再热前 在再热后 第一章 热力发电厂动力循环及其热经济性
2.汽轮机汽耗为 D0时的机组热耗 (循环吸热量) 系统图 无工质损失时 比热耗 为汽轮机新蒸汽、各级抽汽、排汽和锅炉给水的流量,kg/h。 为汽轮机进汽1kg时抽汽、再热蒸汽和凝汽的份额。 第一章 热力发电厂动力循环及其热经济性
3. 凝汽式汽轮机的绝对内效率i 扣除给水泵消耗的功率 ,可得汽轮机的净内效率 第一章 热力发电厂动力循环及其热经济性
(4)机械效率 汽轮机机械能量平衡关系: 汽轮机内功率Wi=发电机轴端功率Pax +机械损失△Qm 3600Pax=Wi-△Qm 0.965 ~ 0.99 第一章 热力发电厂动力循环及其热经济性
(5)发电机 发电机能量平衡关系: 发电机输入功率Pax=发电机输出功率Pe+能量损失△Qg 0.95 ~ 0.98 第一章 热力发电厂动力循环及其热经济性
(6)全厂总效率 全厂能量平衡关系: 发电机输出功率Pe=全厂热耗量Qcp-全厂能量损失Σ△Qj 全厂总能量损失 Σ△Qj= △Qb + △Qp + △Qc + △Qm +△Qg 0.38~0.42 第一章 热力发电厂动力循环及其热经济性
火力发电厂的各项损失(%) 第一章 热力发电厂动力循环及其热经济性
热流图 第一章 热力发电厂动力循环及其热经济性
二、熵方法 实际的动力过程是不可逆的,必然引起熵增。 熵方法——通过熵产的计算来确定做功的损失。 若环境温度Ten,则熵产 △s引起的做功损失 I为: I = Ten △s 第一章 热力发电厂动力循环及其热经济性
Ten 典型不可逆过程的做功能力损失 (1)有温差的换热过程——冷凝器、加热器 放热过程:熵减△s a 吸热过程:熵增△s b 吸热量 = 放热量 换热过程熵增: 做功损失: △T ↑、 ↓ , I↑ 第一章 热力发电厂动力循环及其热经济性
en tu 不可逆绝热膨胀 • 过程熵产 △s损△E (2)不可逆绝热膨胀过程 ——汽轮机 做功能力损失: 第一章 热力发电厂动力循环及其热经济性
en 不可逆绝热压缩 (3)不可逆绝热压缩过程 ——水泵 做功能力损失: 第一章 热力发电厂动力循环及其热经济性
en 有摩阻的流动 (4)节流过程 —汽轮机进汽调节结构 做功能力损失: 第一章 热力发电厂动力循环及其热经济性
(二)凝汽式发电厂各种损失及全厂总效率 en 1 锅炉的做功能力损失 (1)锅炉的散热损失 做功能力损失 第一章 热力发电厂动力循环及其热经济性
(2)化学能转化为热能 熵产: 做功能力损失: en 第一章 热力发电厂动力循环及其热经济性

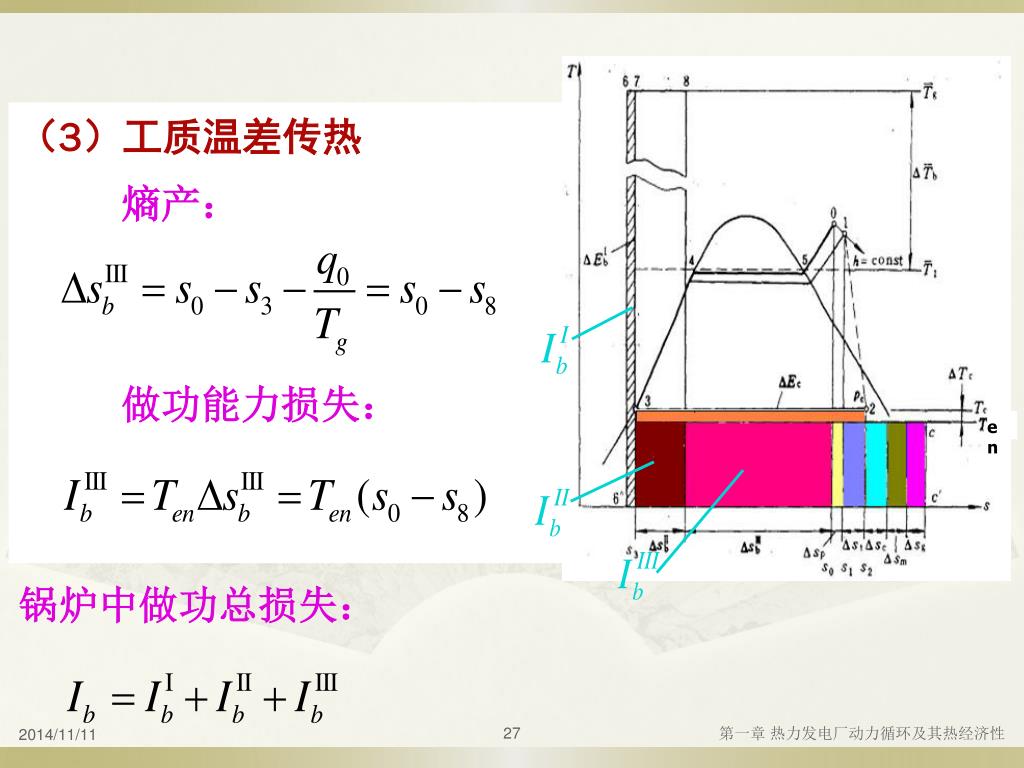

(3)工质温差传热 熵产: 做功能力损失: 锅炉中做功总损失: en 第一章 热力发电厂动力循环及其热经济性
2 主蒸汽管道的做功能力损失 熵产: 做功能力损失: en 第一章 热力发电厂动力循环及其热经济性
3 汽轮机内部做功能力损失 熵产: 做功能力损失: en 第一章 热力发电厂动力循环及其热经济性
4 凝汽器中做功能力损失 熵产: 做功能力损失: en 第一章 热力发电厂动力循环及其热经济性
5 汽轮机机械摩擦产生的做 功能力损失 做功能力损失: en m 第一章 热力发电厂动力循环及其热经济性
6 发电机的做功能力损失 做功能力损失: en 第一章 热力发电厂动力循环及其热经济性
7 凝汽式发电厂做功能力损失 做功能力损失: 全厂效率: en 第一章 热力发电厂动力循环及其热经济性
能流图 第一章 热力发电厂动力循环及其热经济性
四、火用 方法 1.火用 效率与火用 损 能量平衡关系: 供给的可用能=有效利用的可用能+火用 损 火用 效率ηex 第一章 热力发电厂动力循环及其热经济性
eout 热力设备 wi eq ein 火用 平衡方程的图解 火用 损: 第一章 热力发电厂动力循环及其热经济性
电厂典型热力设备的火用 损及火用 效率 火用 kJ/kg % 设 备 特 点 比 损△ ( ) 火用 效率η e ( ) ex w t i h = D = - - e e w e ex 汽轮机 e =0 t in 1 out - e e q in out e out h = D = + - b e e e e 锅炉、换热器 w =0 ex b in q out + e e i in q e out p h = D = - e e e 管道 e =0, w =0 ex p in out e q i in 第一章 热力发电厂动力循环及其热经济性
凝汽式电厂纯凝汽工况运行时的火用 损分布 第一章 热力发电厂动力循环及其热经济性
火用 流图 第一章 热力发电厂动力循环及其热经济性
小结: 1 热量法与作功能力法计算的全厂总效率相同; 2 损失分析不同: 热量法:从热损失的角度分析 作功能力法:从做功能力损失的角度分析 3 用途: 热量法:定量分析,指导工程实际 作功能力法: 定性分析,指导技术革新 第一章 热力发电厂动力循环及其热经济性
第二节 凝汽式发电厂的主要热经济指标 • 能耗(汽耗量、热耗量、煤耗量) • 能耗率(汽耗率、热耗率、煤耗率) • 热效率 第一章 热力发电厂动力循环及其热经济性
1、能耗 ——反映生产电功率Pe所消耗的能量 电厂热耗Qcp、 电厂煤耗Bcp、 汽轮机热耗Q0、 汽轮机汽耗D0 功率方程式: 3600Pe = Bqnetηbηpηiηmηg=Bqnetηcp=Qcpηcp = Q0ηiηmηg=Q0ηe kW = D0wiηmηg kJ/h 第一章 热力发电厂动力循环及其热经济性
3600Pe = Bqnetηbηpηiηmηg=Bqnetηcp=Qcpηcp = Q0ηiηmηg=Q0ηe= D0wiηmηg • 发电厂热耗量: • 发电厂煤耗量: • 汽轮发电机组热耗量: • 汽轮发电机组汽耗量: • 注意 • 能耗指标与产量有关,只能表明Pe为一定时的热经济性; • 当q0不同时,即使Pe一定,D0也不能作为热经济指标。 第一章 热力发电厂动力循环及其热经济性
2、能耗率 ——反映每生产1kW.h电能所消耗的能量 发电厂热耗率qcp 发电厂煤耗率bcp 汽轮机热耗率q 汽轮机汽耗率d 第一章 热力发电厂动力循环及其热经济性
标准煤 q1=29270kJ/kg 发电标准煤耗率 供电标准煤耗率 第一章 热力发电厂动力循环及其热经济性
Q0 Wi T G △QC C 3、热效率 (1)凝汽式汽轮机的绝对内效率ηi 汽轮机能量平衡式: 绝对内效率ηi: Wi——汽轮机汽耗为D0时实际内功率 Wa——汽轮机汽耗为D0时理想内功率 ηi——汽轮机的绝对内效率 ηt——汽轮机的理想热效率 ηri——汽轮机的相对内效率 第一章 热力发电厂动力循环及其热经济性
以1kg新汽为基准 汽轮机能量能量平衡: 比热耗q0: 比内功wi : △qc比冷源热损失: 内效率ηi : 第一章 热力发电厂动力循环及其热经济性
示例:计算图示系统中汽轮机的内效率 (忽略汽水损失) 第一章 热力发电厂动力循环及其热经济性
计算过程: (1)汽轮机热耗Q0、比热耗q0 (2)汽轮机实际做功量Wi、比内功wi (3)汽轮机内效率ηi、净内效率 第一章 热力发电厂动力循环及其热经济性
2、汽轮发电机组的绝对电效率ηe 第一章 热力发电厂动力循环及其热经济性
