Presentation Transcript

שיעור 12

גזי הפליטה הרעילים


  • או בלשון החבר'ה:

  • אז מה?

    SO WHAT?

    SO WHAT?


    שאלה נוצרים גזי פליטה רעילים.

    • איך משפיעים על חיינו הגזים הנפלטים

    • מהמנוע לאחר תהליך השריפה?

    • מדוע אנו מקדישים זמן לנושא זה?


    זהירות זיהום ! נוצרים גזי פליטה רעילים.

    תופעות הלוואי של תהליך השריפה

    למדנו כי הגזים הנוצרים בעקבות תהליך השריפה במנוע הם רעילים.

    הם מזהמים את האוויר שאנו נושמים.

    זיהום זה מסוכן לבריאות האדם.

    זיהום האוויר פוגע באדם, בחי ובצומח.

    זהירות זיהום !

    הוא מסוכן לכולנו!!


    בואו נראה מי הם הגזים האחראים לזיהום האוויר.

    מי הם מזהמי האוויר?

    • במהלך שריפת דלק מחצבי (פחם, נפט, בנזין, סולר) נפלטים

    • לאטמוספירה מזהמי אוויר, כאשר הרכבם וכמותם תלוי בסוג

    • הדלק ובתהליך השריפה.

    • המזהמים העיקריים הם:

    • תחמוצות גופרית

    • תחמוצות חנקן

    • חלקיקים

    • פחמימנים

    • פחמן חד חמצני

    SOx

    NOx

    THC

    HC

    CO

    בואו נראה גם סרט המדגים את הזיהום הנגרם מהמכונית


    ראינו כי גזי הפליטה הם הגורמים העיקריים

    לזיהום האוויר.

    בהמשך נכיר מספר תופעות לוואי של גזי הפליטה.

    נכיר גם שלושה מושגים הקשורים לזיהום האוויר:

    • אפקט החממה

    • גשם חומצי

    • ערפיח

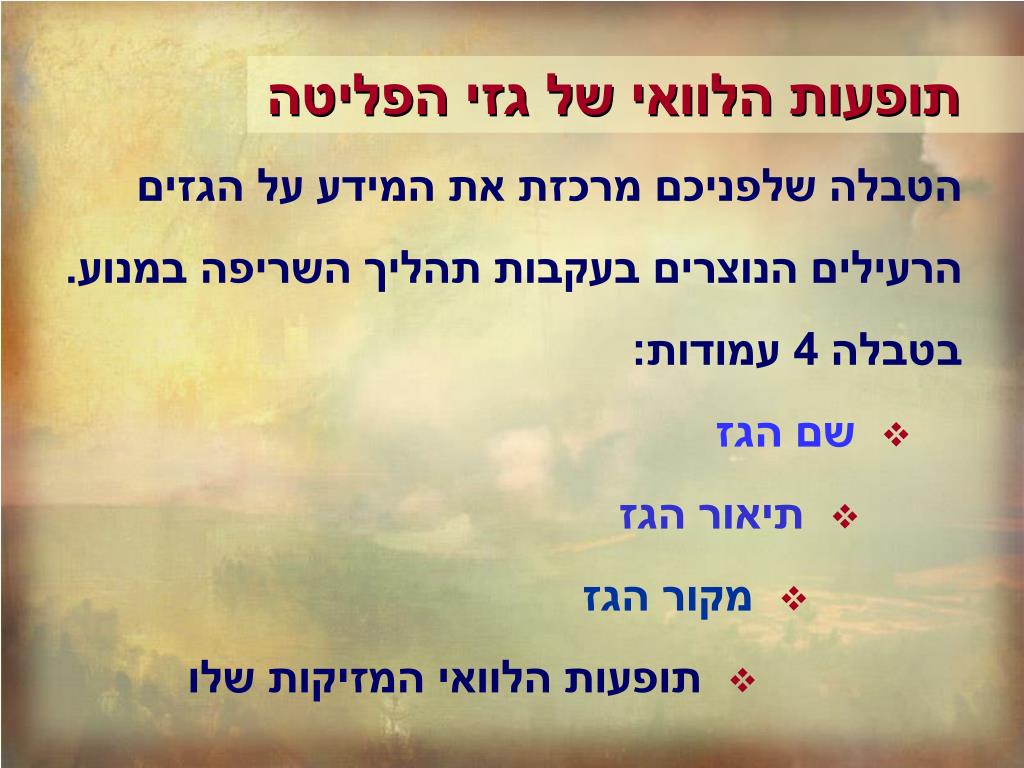

    תופעות הלוואי של גזי הפליטה העיקריים

    • תופעות הלוואי של גזי הפליטה

    • הטבלה שלפניכם מרכזת את המידע על הגזים

    • הרעילים הנוצרים בעקבות תהליך השריפה במנוע.

    • בטבלה 4 עמודות:

      • שם הגז

        • תיאור הגז

          • מקור הגז

            • תופעות הלוואי המזיקות שלו


    טבלת מזהמי האוויר העיקריים

    תופעות הלוואי

    מקורו

    תאור המזהם

    המזהם

    כאבי ראש, עייפות, סחרחורת, מחנק

    שריפה חלקית במנועי רכב ובחימום ביתי

    חסר צבע וריח

    פחמן חד-חמצני CO

    קשיי נשימה לאדם, נזקים לצמחיה, גשם חומצי

    שריפת דלק עשיר בגופרית, בעיקר ברכב ובתחנות כוח

    ריח אופייני, חסר צבע

    גופרית דו-חמצנית SO2

    תחמוצות חנקן NOXראה חנקן חד חמצני

    ראה חנקן דו-חמצני

    מעט רעיל, מהווה מקור ליצירת חנקן דו-חמצני

    שריפה בטמפרטורה גבוהה, בעיקר בכלי רכב ובתחנות כוח

    חסר צבע וריח

    חנקן חד-חמצני NO

    גירוי כלי הנשימה של האדם, נזק לצמחיה, גשם חומצי

    מגע של חנקן חד-חמצני עם חמצן באוויר

    ריח אופייני, צבע חום-צהבהב

    חנקן דו-חמצני NO2

    מקור ליצירת מחמצנים ואוזון

    התאדות דלק, שריפה חלקית במנועי רכב

    אדי דלק

    אדי דלק THC

    תערובת אדי דלק ותחמוצת חנקן, בהשפעת הקרינה

    קשיי נשימה לאדם, נזק לצמחיה

    ריח אופייני, חסר צבע

    אוזון, מחמצנים O3

    רעל הפוגע במערכת העצבים

    שריפה חלקית של דלק מכיל עופרת במנועי בנזין

    עופרת ותרכובותיה PB

    חלקיקים קטנים


    זיהום האוויר - פתרון העיקריים

    זיהום (האוויר) ותהליך (השריפה)

    בתהליך השריפה נוצרים (גזים רעילים).

    בין תוצרי השריפה ניתן למנות: (אדי מים) – סימנם הכימי H2O, פחמן דו-חמצני – סימנו הכימי CO2, חלקיקי (דלק) בלתי שרופים – סימנם הכימי THC, תחמוצות (חנקן) – הסימן הכימי NOX, (פחמן חד-חמצני) – סימנם הכימי CO, גופרית דו-חמצנית – סימנו הכימי SO2, אוזון (ומחמצנים) – סימנם הכימי O3, חלקיקי (עופרת) – סימנם הכימי PB.

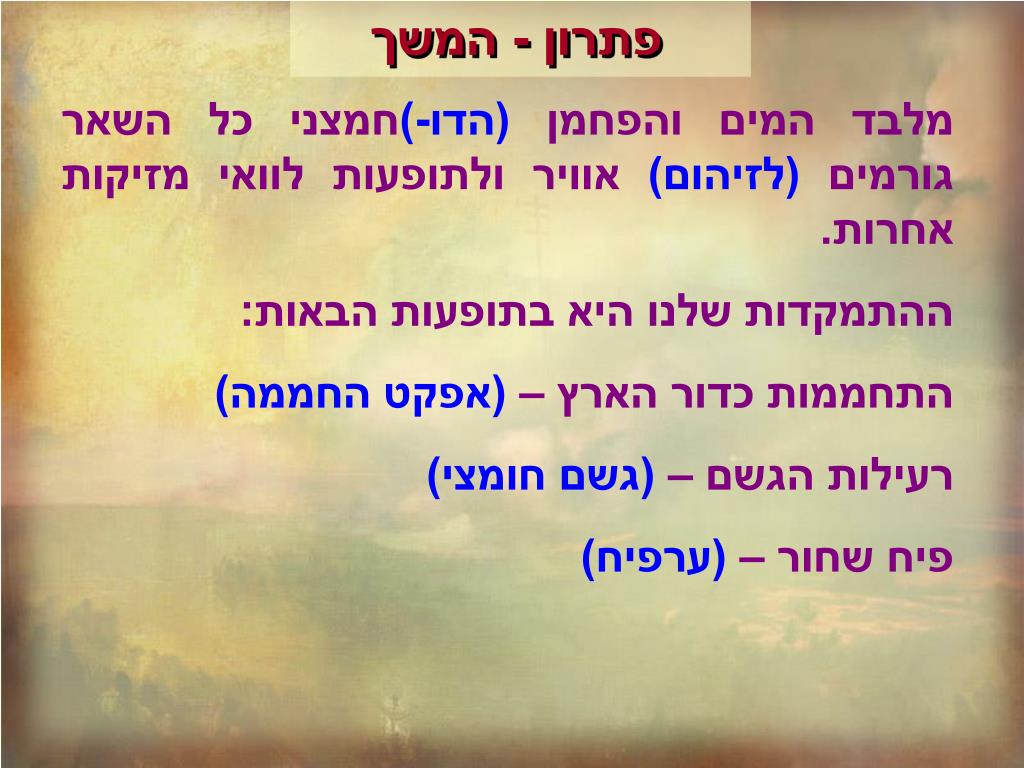

    פתרון - המשך העיקריים

    מלבד המים והפחמן (הדו-)חמצני כל השאר גורמים (לזיהום) אוויר ולתופעות לוואי מזיקות אחרות.

    ההתמקדות שלנו היא בתופעות הבאות:

    התחממות כדור הארץ – (אפקט החממה)

    רעילות הגשם – (גשם חומצי)

    פיח שחור – (ערפיח)


    סיכום ביניים העיקריים

    תרגלנו ובדקנו את ידיעותינו.

    עמדנו במבחן.

    עדיין מצפה לנו דרך ארוכה - מוכנים?


    ראינו מה הם הנזקים וההשפעות של גזי הפליטה הנוצרים בעקבות תהליך השריפה החלקי ברכב.

    כעת נכיר את התופעות האקולוגיות הקשורות לנושא:

    • אפקט החממה

    • גשם חומצי

    • ערפיח


    • אפקט החממה גזי הפליטה הנוצרים בעקבות תהליך השריפה החלקי ברכב.

    היום אין עוד ספק –

    כדור הארץ אכן מתחמם.

    לתופעת ההתחממות קוראים:

    אפקט החממה.

    תופעה זו מדאיגה מאוד את המדענים.

    בואו נבין כיצד זה קורה.


    כדור הארץ קולט קרינה מן השמש. גזי הפליטה הנוצרים בעקבות תהליך השריפה החלקי ברכב.

    חלק מקרינה זו מוחזר מכדור הארץ כלפי חוץ.

    האטמוספירה אחראית

    לפיזורה של הקרינה

    החוזרת מכדור הארץ.

    • אטמוספירה

    שכבת אוויר העוטפת את כדור הארץ

    הגזים הנפלטים כתוצאה מתהליכי שריפה שונים

    מגיעים לאטמוספירה ומפריעים לתהליך פיזור הקרינה.


    הקרינה לא מתפזרת ולכן נשארת באטמוספירה ומחממת אותה.

    האטמוספירה מתחממת.

    התוצאה: הטמפרטורה של כדור הארץ עולה.

    הגורם העיקרי לתופעה - פחמן דו - חמצני הנוצר בעקבות כל תהליך השריפה במנוע – גם בעקבות תהליך שריפה מושלם.


    שאלה באטמוספירה ומחממת אותה.

    • מדוע לדעתכם מסוכנת העליה בטמפרטורה?

    • נהיה קצת יותר חם – אז מה?


    התשובה בקובץ הבא: באטמוספירה ומחממת אותה.

    הנזק הצפוי לתושבי כדור הארץ


    הגשם מביא ברכה לצומח ולחי, לאדם ולחקלאות.

    הוא גם שוטף ומנקה ביעילות את האטמוספירה

    ממרבית הזיהום שהצטבר בה. בשנים האחרונות,

    חל גידול בכמויות הזיהום הנפלטות לאוויר.


    מי הגשם, שבעבר היו מוחזקים באטמוספירה ומחממת אותה.

    כמים באיכות הטובה ביותר בטבע,

    הופכים תמיסה המכילה חומצות למיניהן.

    לתופעה זו קוראים:

    תופעת הגשם החומצי


    • תופעה זו הולכת ומתפשטת בעולם בעשרות השנים האחרונות.

    • הגורמים לתופעת הגשם החומצי הם בעיקר גזי הפליטה, הנוצרים בעקבות תהליך השריפה החלקי במכוניות:

    • גופרית דו-חמצנית SO2

    • תחמוצות חנקן NOX –

    • חנקן חד חמצניוחנקן דו-חמצני

    גופרית דו-חמצנית SO2

    תחמוצות חנקן NOX


    שאלה בעשרות השנים האחרונות.

    מדוע לדעתכם

    מסוכן הגשם החומצי?

    תשובה בקובץ -נזקי הגשם


    ערפיח הוא ערפל המכיל חלקיקים מזוהמים.

    חלקיקים אלה כוללים בעיקר דלק שלא נשרף.

    החלקיקים נוצרים בעקבות תהליך השריפה במכונית.


    גורם נוסף התורם להתפתחות בעשרות השנים האחרונות.

    הערפיח – תחמוצות החנקן,

    שגם הן תוצר של תהליך

    השריפה במכונית.

    הערפיח יכול לגרום למוות,

    והוא מסוכן במיוחד

    לסובלים ממחלות בדרכי הנשימה.

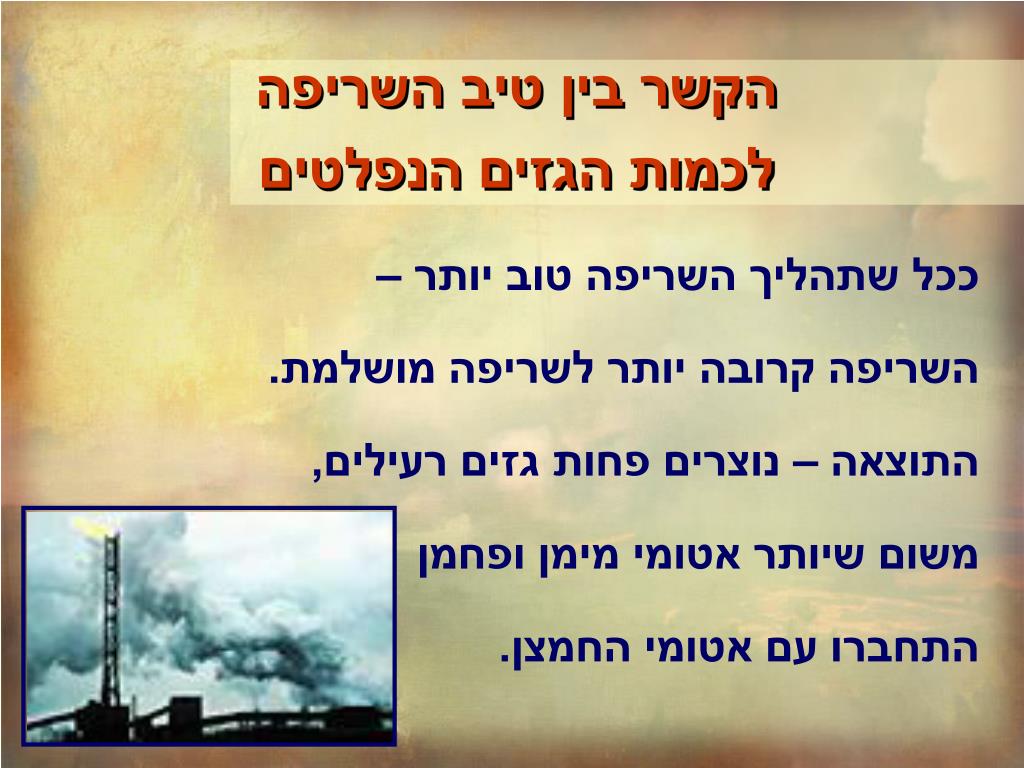

    הקשר בין טיב השריפה בעשרות השנים האחרונות.

    לכמות הגזים הנפלטים

    ככל שתהליך השריפה טוב יותר –

    השריפה קרובה יותר לשריפה מושלמת.

    התוצאה – נוצרים פחות גזים רעילים,

    משום שיותר אטומי מימן ופחמן

    התחברו עם אטומי החמצן.


    הכרנו את תוצאות הלוואי של הגזים הרעילים.לפני שנמשיך – ניגש למבחן מסכם בנושא – מוכנים?

    מבחןמסכם


    סיכום הרעילים.

    למדנו מה הן תופעות הלוואי של גזי הפליטה הרעילים וכיצד הן משפיעות על חיינו.

    אזרו כוח – אנחנו ממשיכים.
