МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

моделирование индукционных систем с электропроводящими секционированными тиглями

Научный руководитель: доктор технических наук, профессор

КувалдинАлександр Борисович

Аспирант:

Васильев Сергей Александрович

Москва, 2011

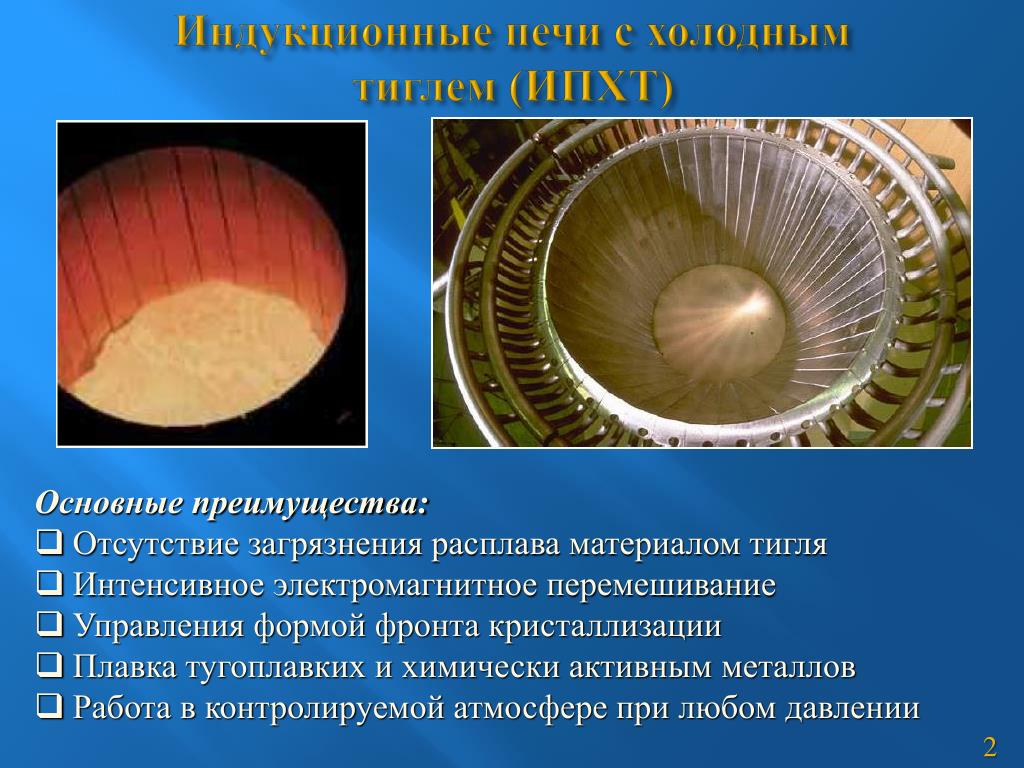

Индукционные печи с холодным ИНСТИТУТтиглем (ИПХТ)

  • Основные преимущества:

  • Отсутствие загрязнения расплава материалом тигля

  • Интенсивное электромагнитное перемешивание

  • Управления формой фронта кристаллизации

  • Плавка тугоплавких и химически активным металлов

  • Работа в контролируемой атмосфере при любом давлении

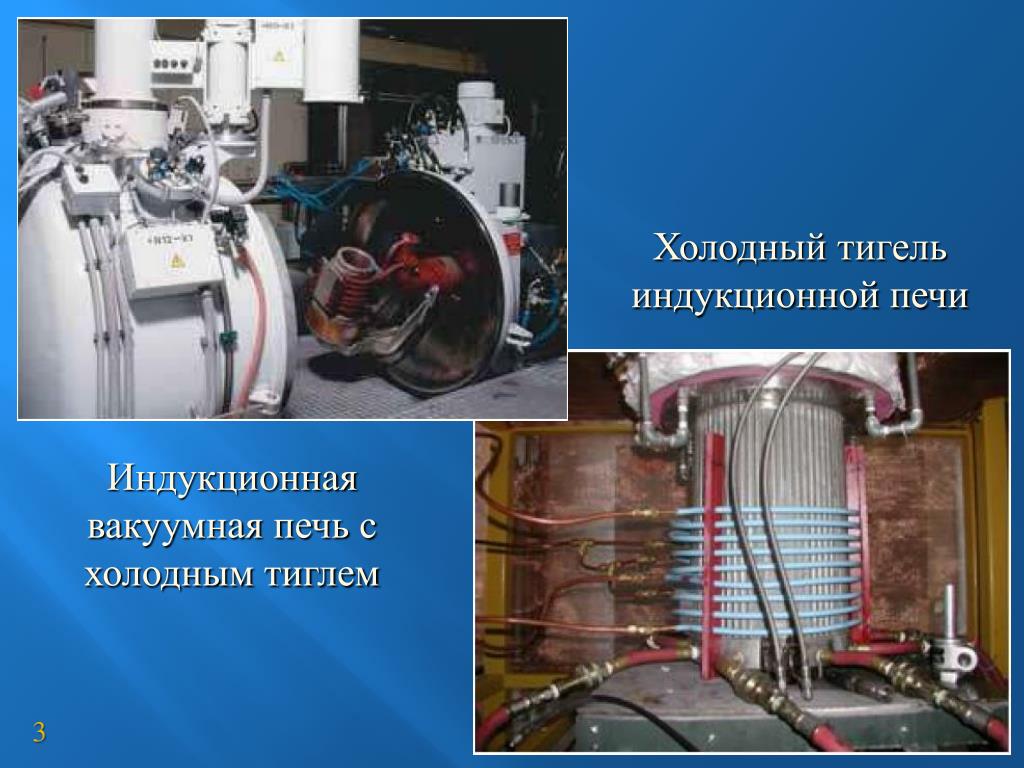

Холодный тигель индукционной печи

Индукционная вакуумная печь с холодным тиглем


Конструкции охлаждаемых тиглей печи

а – неразрезные; б-е – разрезные; б, в – с замкнутыми секциями, мало- и многосекционные соответственно; г, д – с разомкнутыми секциями; е – пластинчатые.

1 – секция; 2 – изоляционный слой; 3 – расплав; 4 – охлаждающая среда.

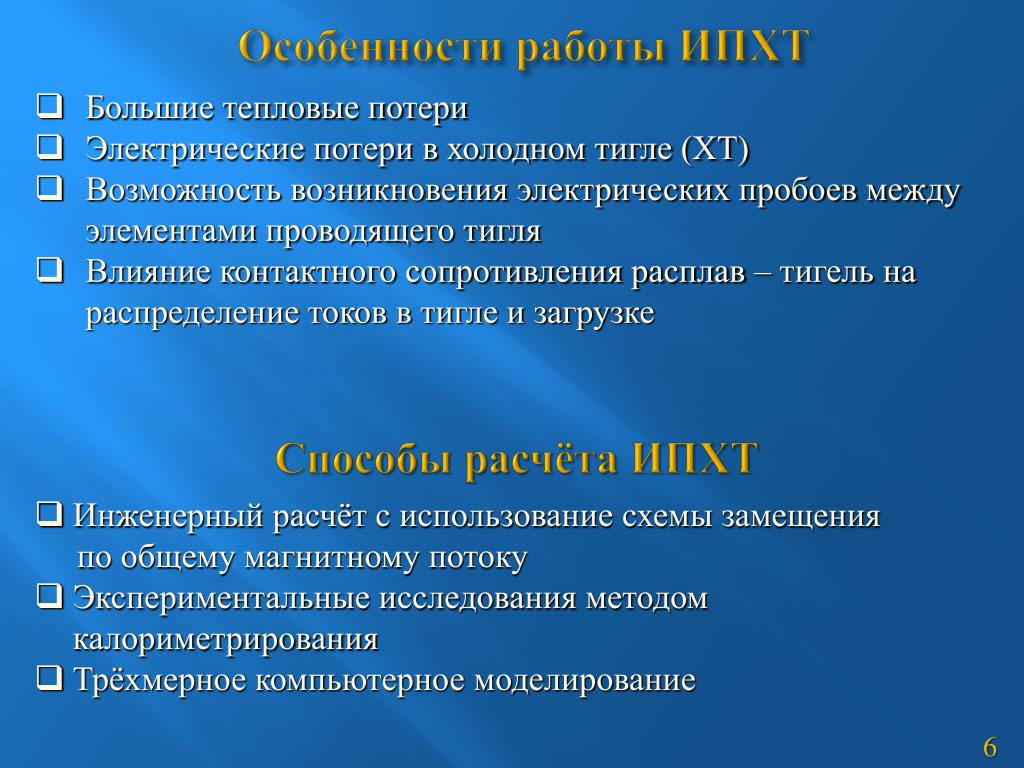

Особенности работы ИПХТ печи

  • Большие тепловые потери

  • Электрические потери в холодном тигле (ХТ)

  • Возможность возникновения электрических пробоев между элементами проводящего тигля

  • Влияние контактного сопротивления расплав – тигель на

  • распределение токов в тигле и загрузке

Способы расчёта ИПХТ

  • Инженерный расчёт с использование схемы замещения

    по общему магнитному потоку

  • Экспериментальные исследования методом калориметрирования

  • Трёхмерное компьютерное моделирование


Em pole
Программа печиEM_Pole

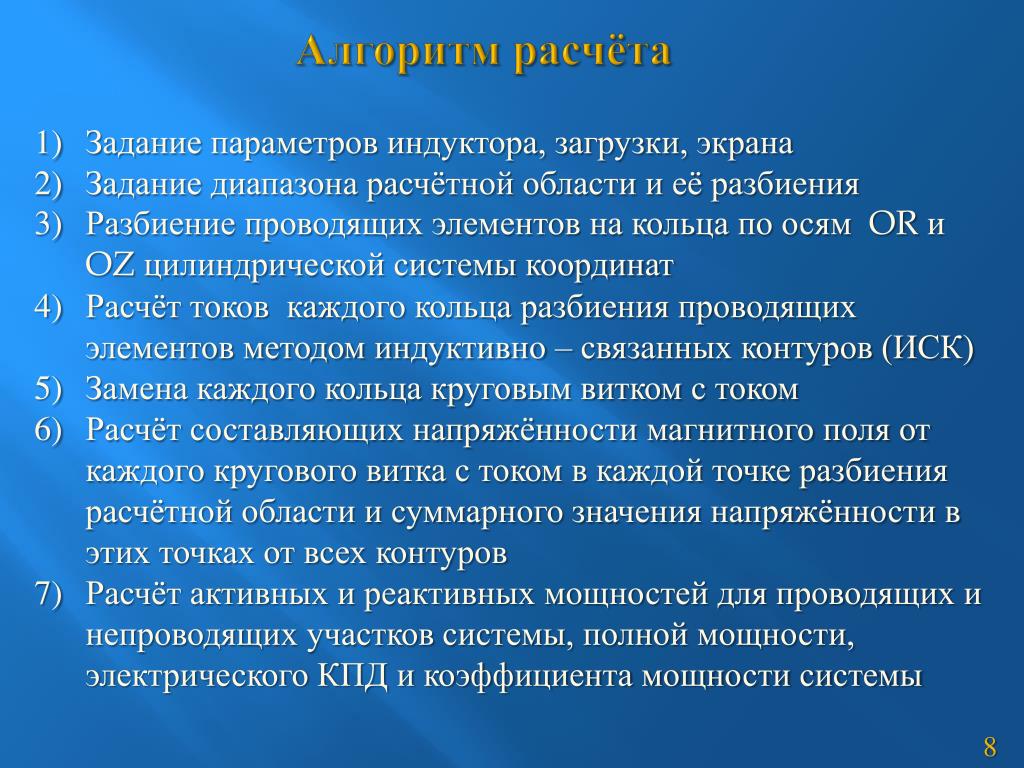

Алгоритм расчёта печи

  • Задание параметров индуктора, загрузки, экрана

  • Задание диапазона расчётной области и её разбиения

  • Разбиение проводящих элементов на кольца по осям OR и OZ цилиндрической системы координат

  • Расчёт токов каждого кольца разбиения проводящих элементов методом индуктивно – связанных контуров (ИСК)

  • Замена каждого кольца круговым витком с током

  • Расчёт составляющих напряжённости магнитного поля от каждого кругового витка с током в каждой точке разбиения расчётной области и суммарного значения напряжённости в этих точках от всех контуров

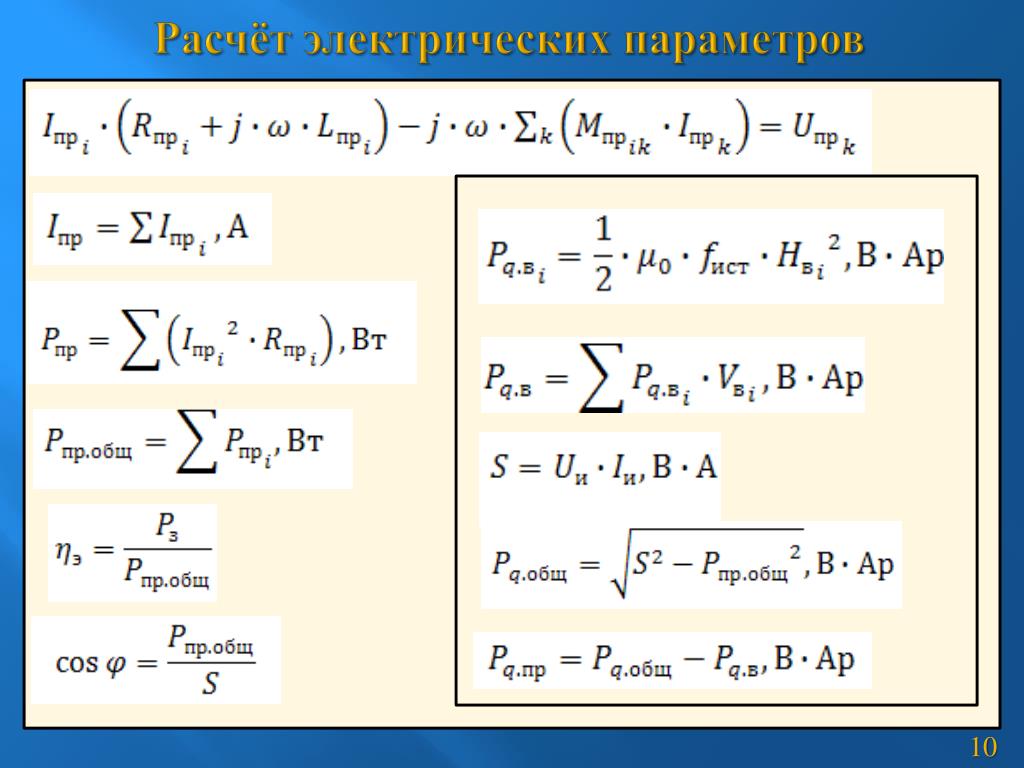

  • Расчёт активных и реактивных мощностей для проводящих и непроводящих участков системы, полной мощности, электрического КПД и коэффициента мощности системы

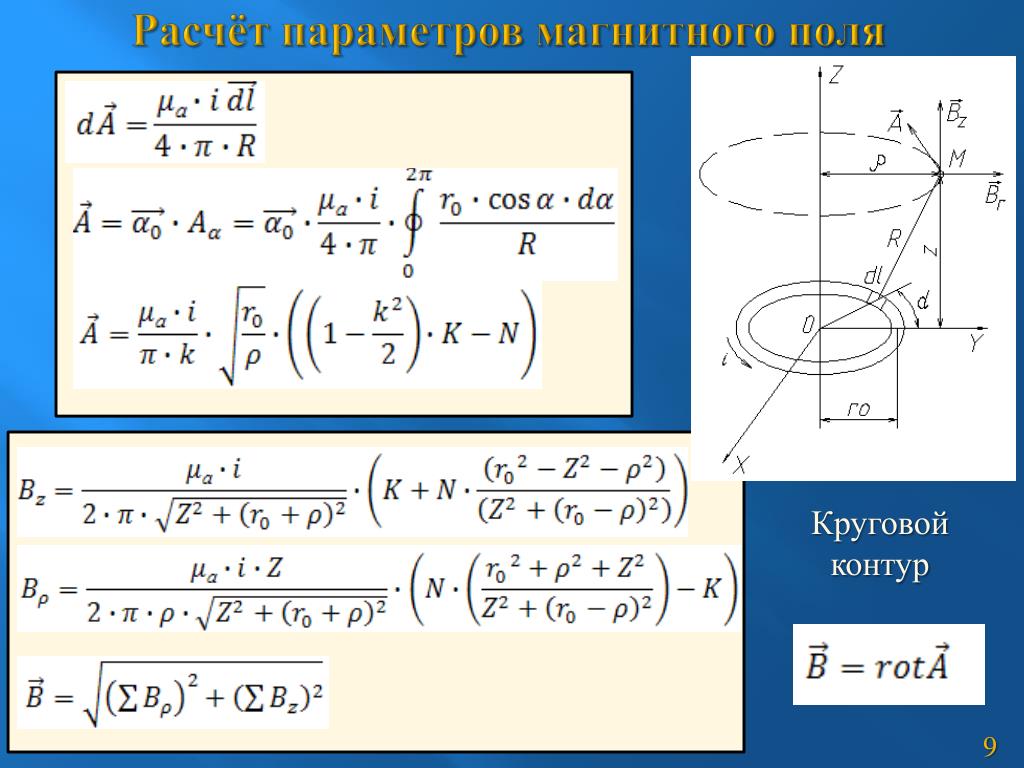

Расчёт параметров магнитного поля

Круговой

контур




Наружный экран (реальный электромагнитный

экран печи)

Внутренний экран (сплошной экран, эквивалентный ХТ в ИПХТ и ЗЭ в ИТП)


0 009

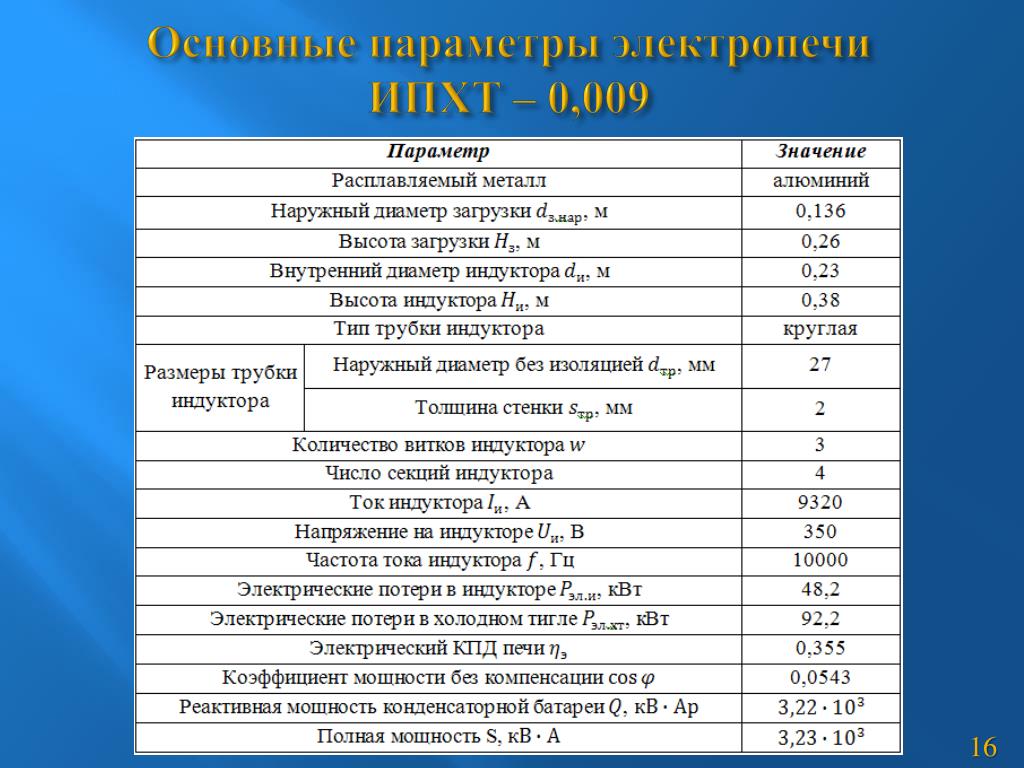

Основные параметры электропечи электромагнитныйИПХТ – 0,009


Параметры эквивалентных экранов электромагнитный

Разрез

секции ХТ


Влияние толщины экрана электромагнитный


Влияние толщины экрана электромагнитный

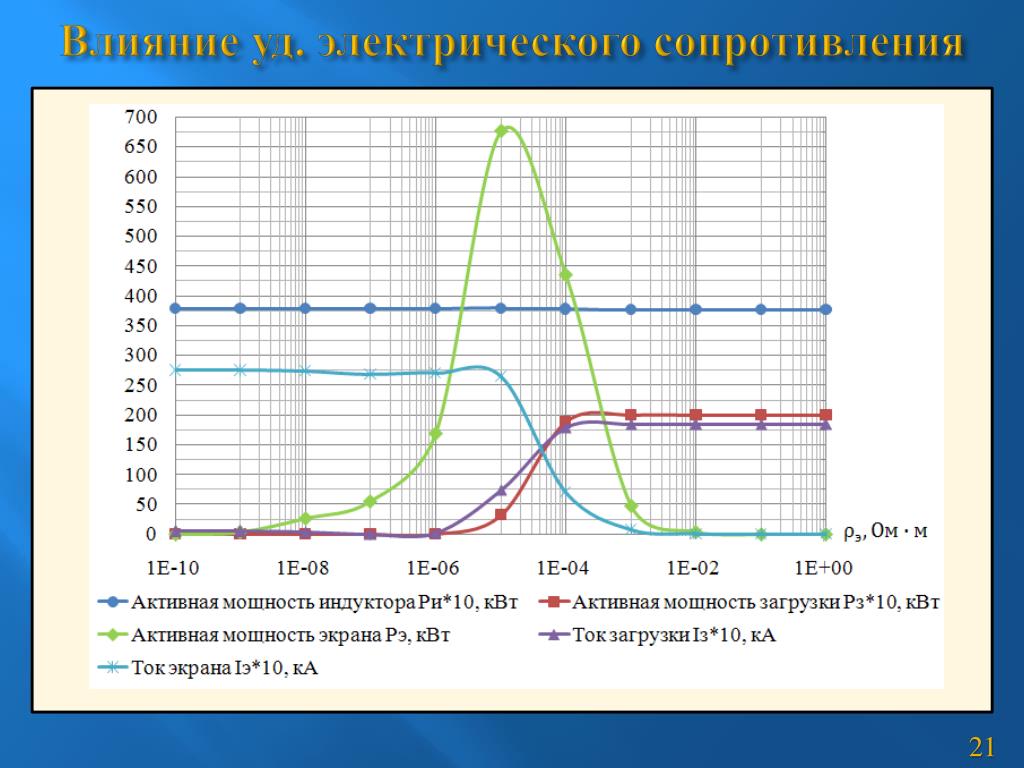

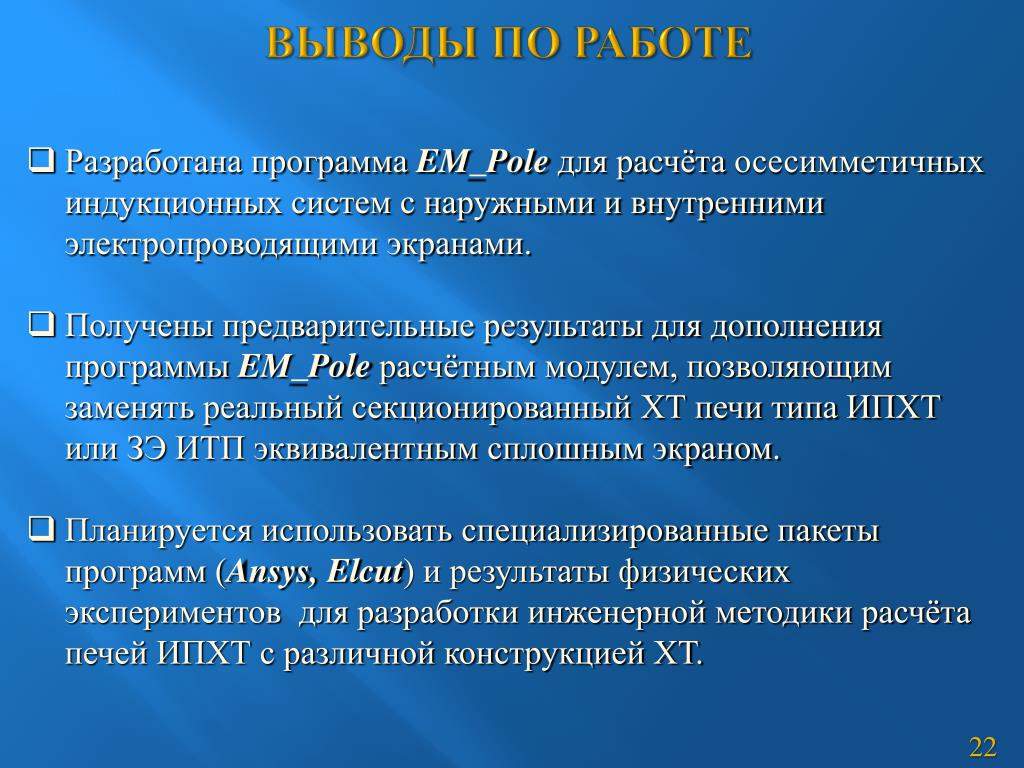

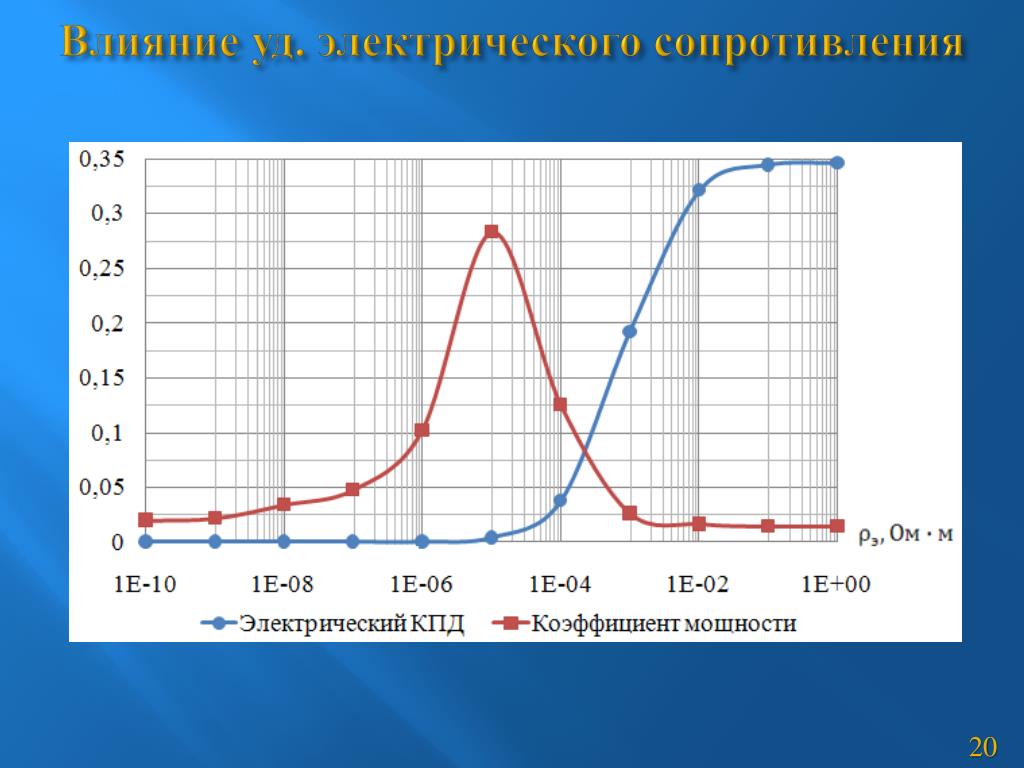

ВЫВОДЫ ПО РАБОТЕ сопротивления

  • Разработана программа EM_Pole для расчёта осесимметичных индукционных систем с наружными и внутренними электропроводящими экранами.

  • Получены предварительные результаты для дополнения программы EM_Pole расчётным модулем, позволяющим заменять реальный секционированный ХТ печи типа ИПХТ или ЗЭ ИТП эквивалентным сплошным экраном.

  • Планируется использовать специализированные пакеты программ (Ansys, Elcut) и результаты физических экспериментов для разработки инженерной методики расчёта печей ИПХТ с различной конструкцией ХТ.
