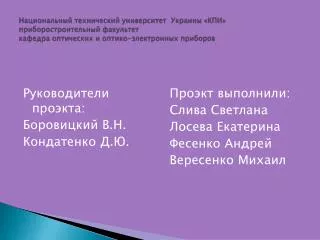

  1. Национальный технический университет Украины «КПИ»приборостроительный факультеткафедра оптических и оптико-электронных приборов Проэкт выполнили: Слива Светлана Лосева Екатерина Фесенко Андрей Вересенко Михаил Руководители проэкта: Боровицкий В.Н. Кондатенко Д.Ю.

  2. Фесенко Андрей: • Организация проэкта,распайка,закупка компонентов,помощь в сборке,программирование.

  3. Вересенко Михаил: Составление разводки схемы,сборка,программирование,умные мысли

  4. Слива Светлана: Презентация,распайка,закупка компонентов,программирование.

  5. Лосева Екатерина: Идея оптической части,ее реалезация,сборка,программирование.

  6. Главная задача разработки : изменение скорости двигателя постоянного тока , получение развертки лазера , благодаря изменению скорости вращения двигателя при помощи МК и варистора.Длявкл.-выкл прибора используется кнопка.

  7. Вначале была разработана принципиальная схема.

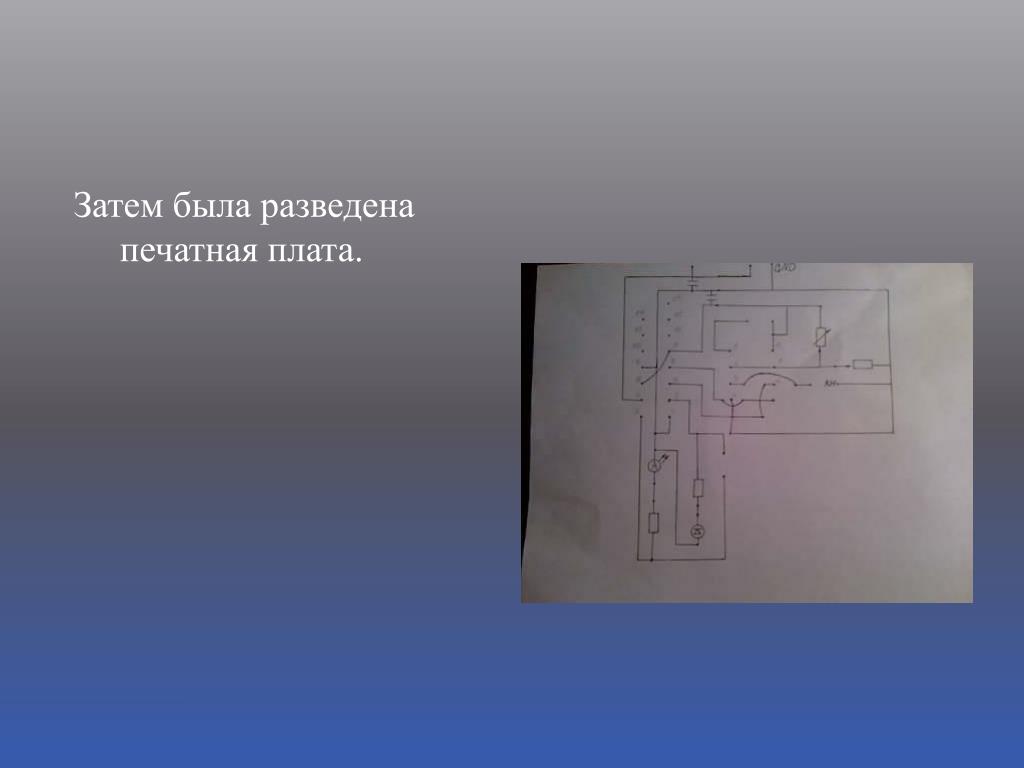

  8. Затем была разведена печатная плата.

  9. Мы использовали такие компоненты: МК Tiny 13,микросхемы L298N и L7805,кнопка,варистор , блок питания на 13V,двигатель постоянного тока.

  10. Использовав принципиальную схему и разводку , мы собрали все в единое целое и получили прибор. Затем приступили к основной работе-программированию МК.Запрограммировав ,проверили его работоспособность. .include "tn15def.inc" .equDriveS = PORTB0 .def tmp = R16 .def tmp1 = R17 .org 0 rjmp Init .org 8 rjmpADC_Comp Init: lditmp, 0b00001011 out DDRB, tmp lditmp, 0b00001000 out PORTB, tmp lditmp, 0b01101000 out TCCR1, tmp lditmp, 128 out OCR1A, tmp lditmp, 0b00100001 out ADMUX, tmp lditmp, 0b11101111 out ADCSR, tmp sei Loop: in tmp, PINB anditmp, 0b00001000 cpitmp, 0b00001000 breqDrL cpitmp, 0b00000000 breqDrR DrL: sbi PORTB, DriveS rjmp Loop DrR: cbi PORTB, DriveS rjmp Loop ADC_Comp: in tmp1, ADCH out OCR1A, tmp1 reti

  11. Мы изучили курс МК в ОП,научились работать с микроконтроллерами, программировать их,получили навыки пайки плат.Вот наш прибор
