  1. EN 13476-1 Basınçsız drenaj ve atıksu sistemleri için plastik boru sistemleri standartı Kısım 1: Boru, baglantı parcaları ve sistem spektleri

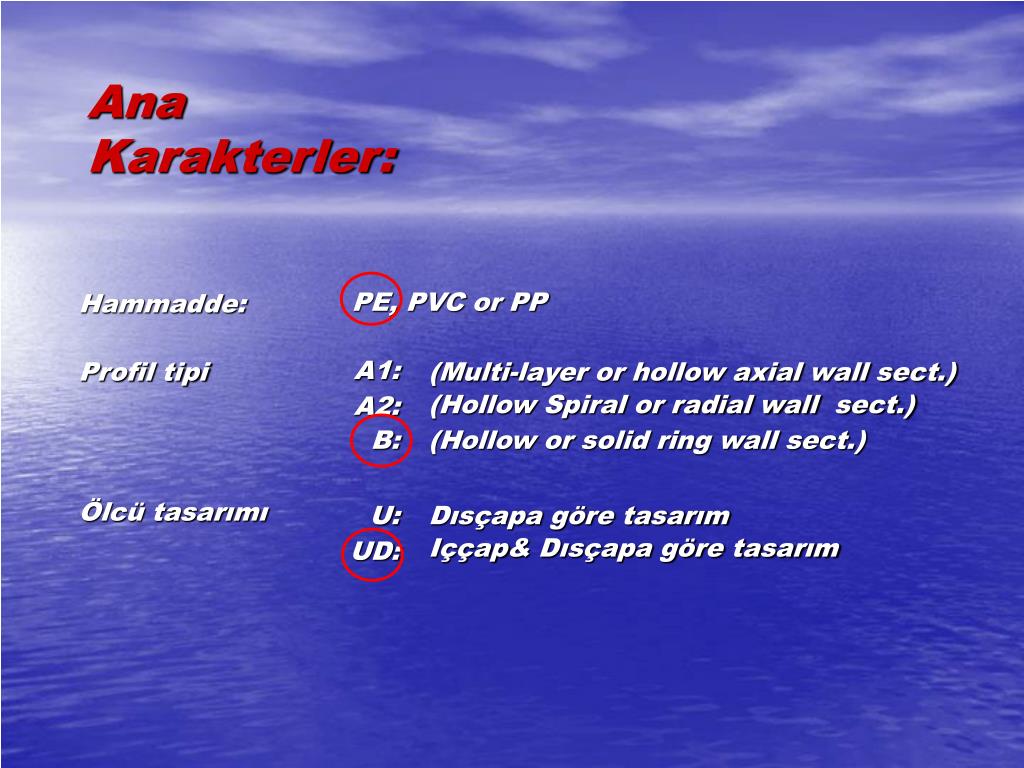

  2. Ana Karakterler: PE, PVC or PP Hammadde: A1: Profil tipi (Multi-layer or hollow axial wall sect.) (Hollow Spiral or radial wall sect.) A2: B: (Hollow or solid ring wall sect.) Ölcü tasarımı U: Dısçapa göre tasarım Iççap& Dısçapa göre tasarım UD:

  3. MONTAJ ŞEKİLLERİ MANŞONLU TEK TARAFI MUFLU EF KAYNAKLI

  4. BİRLEŞTİRME PARÇALARI

  5. 100 KN 35 KN YÜK DAĞILIMI BETON

  6. 100 KN 0,5 KN YÜK DAĞILIMI:

  7. Testler

  8.  KORiGE BORU Hidrolik Direnç Yapısal Direnç

  9. F3%•Di SN= (0,01935) 0,03L EN ISO 9969 Ring Stiffness Testi F F Di Fdüzenli artıs Di = 3%Di L= 300 mm

  10. F Di EN 1446 Çember Esnekligi F F Di Fdüzenli artıs Di = 30%Di L = 5 corrugator

  11. EN ISO 9967 Dayanım Oranı F F Di(t) Fsabit Di meas. At time intervals Test süresi = 1000 saat Extrapolation at 2yrs: Creep Ratio  4

  12. EN 1277 Sızdırmazlık Koşul B, radial sapma 1m + 1m j s  j= 5%Di, s= 10% Di • P= 0,5 bar (su) • P= -0,3 bar (hava)

  13. EN 1277 Birleşme noktasının sıkılığı Koşul C, açısal sapma 1m + 1m + birleşmeörneği   =f(Di) 1°-2° • P= 0,5 bar (su) • P= -0,3 bar (hava) 

  14. TEŞEKKÜRLER Teoman Çolakoğlu
