Circuit en série

Électricité SCP 4011. Circuit en série. R 1 = 5 ohms. I. R 2 = 10 ohms. E = 6 volts. Circuit en série. Le circuit est en série car les charges doivent parcourir toutes les résistances pour compléter le circuit. Circuit équivalent.

hector
Download Presentation

Circuit en série

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

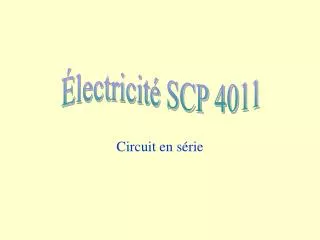

  1. Électricité SCP 4011 Circuit en série

  2. R1 = 5 ohms I R2 = 10 ohms E = 6 volts Circuit en série Le circuit est en série car les charges doivent parcourir toutes les résistances pour compléter le circuit.

  3. Circuit équivalent • Le circuit équivalent est un circuit qui est parcouru par le même courant mais qui contient une seule résistance remplaçant les résistances du premier circuit. • Cette résistance est appelée résistanceéquivalente.

  4. R1 = 5 ohms I I R2 = 10 ohms E = 6 volts E = 6 volts Calcul de la résistance équivalente Req = 15 ohms

  5. Req = 15 ohms E = 6 volts Calcul du courant I = 0,4 A

  6. Le courant est le mêmedans tout le circuit. On utilise ce courant pour calculer la différence de tension aux bornes de chacune des résistances du circuit de départ.

  7. R1 = 5 ohms I = 0,4 A R2 = 10 ohms E = 6 volts Calcul de U1 et de U2 U1= 2 V U2= 4 V

  8. Formules utilisées dans le circuit en série

  9. Circuit en série Préparé par Denise Martin Centre L’Envol La Prairie
