Historia, ondas, intervalos y lectura. El Electrocardiograma. hISTORIA. 1842 Carlo matteucci. 1856 Heinrich Müller y Rudolph von KÖlliker. 1878 John Burdon Sanderson Y Frederick Page. 1887 Augustus Waller. 1891 William Bayliss y edward Starling.

Download Presentation

El Electrocardiograma

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Historia ondas intervalos y lectura

Historia, ondas, intervalos y lectura.

El Electrocardiograma


Historia

hISTORIA


1842 carlo matteucci

1842 Carlo matteucci


1856 heinrich m ller y rudolph von k lliker

1856 Heinrich Müller y Rudolph von KÖlliker


1878 john burdon sanderson y frederick page

1878 John BurdonSanderson Y Frederick Page


1887 augustus waller

1887 AugustusWaller


1891 william bayliss y edward starling

1891 William Bayliss y edwardStarling


1895 williem einthoven

1895 WilliemEinthoven


1901 williem einthoven

1901 WilliemEinthoven


1906 williem einthoven

1906 williemEinthoven


1911 12 william einthoven

1911/12 William Einthoven


1920 harold pardee

1920 harold pardee


1924 williem einthoven

1924 WilliemEinthoven


1928 frank sanborn

1928 Frank Sanborn


1938 sociedad estadounidense de cardiolog a y sociedad cardiol gica de gran breta a

1938 Sociedad estadounidense de cardiología y sociedad cardiológica de Gran Bretaña


1942 emmanuel goldberg

1942 Emmanuel Goldberg


1949 norman holter

1949 Norman Holter


Ondas e intervalos

Ondas e intervalos


El electrocardiograma

ECG

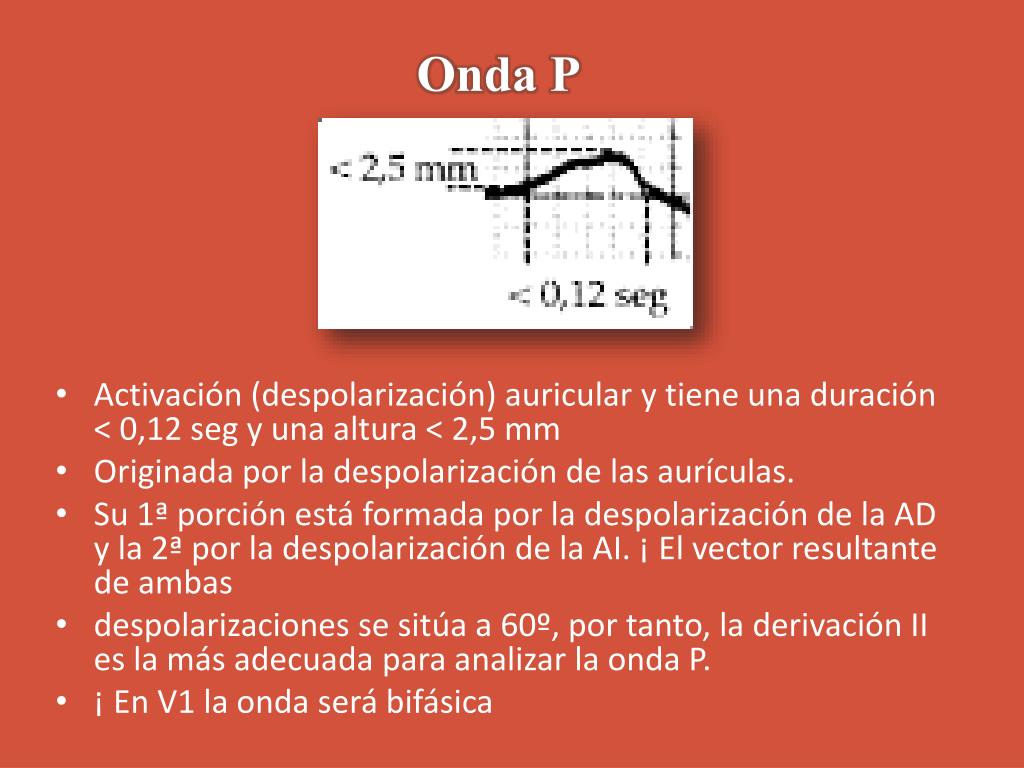

O nda p

Onda P

  • Activación (despolarización) auricular y tiene una duración < 0,12 seg y una altura < 2,5 mm

  • Originada por la despolarización de las aurículas.

  • Su 1ª porción está formada por la despolarización de la AD y la 2ª por la despolarización de la AI. ¡ El vector resultante de ambas

  • despolarizaciones se sitúa a 60º, por tanto, la derivación II es la más adecuada para analizar la onda P.

  • ¡ En V1 la onda será bifásica


Complejo qrs

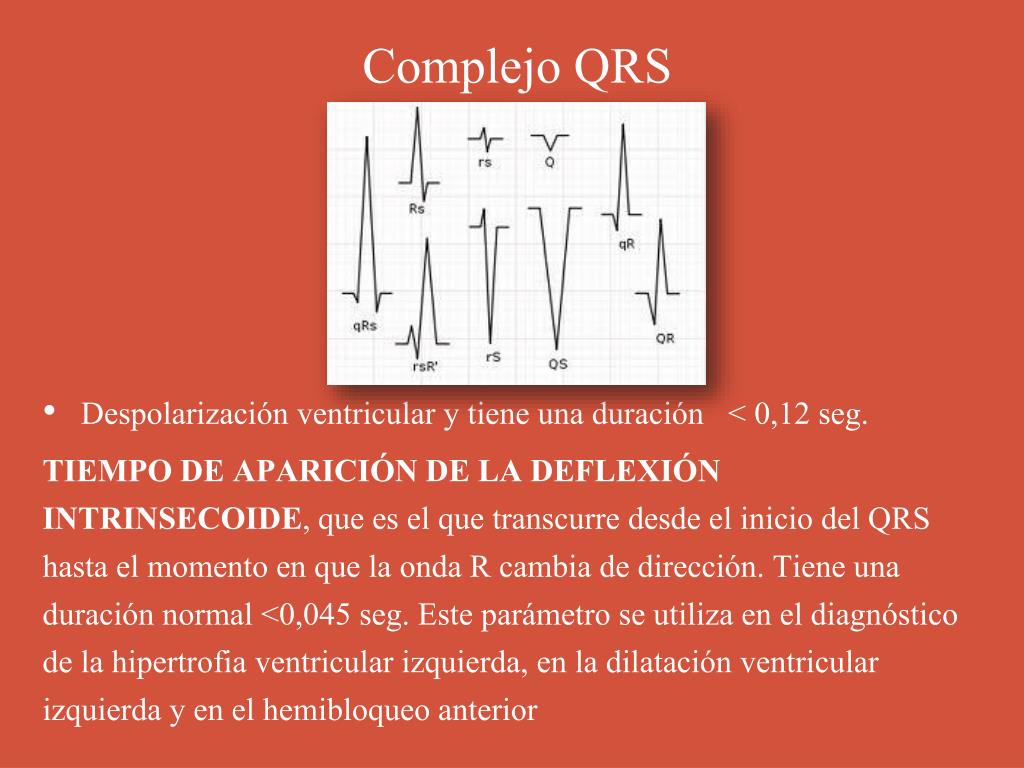

Complejo QRS

  • Despolarización ventricular y tiene una duración < 0,12 seg.

    tiempo de aparición de la deflexión intrinsecoide, que es el que transcurre desde el inicio del QRS hasta el momento en que la onda R cambia de dirección. Tiene una duración normal <0,045 seg. Este parámetro se utiliza en el diagnóstico de la hipertrofia ventricular izquierda, en la dilatación ventricular izquierda y en el hemibloqueo anterior


Onda t

Onda T

  • Esta onda es positiva en la mayoría de las derivaciones. Es negativa en aVR y puede ser negativa en algunas derivaciones (habitualmente V1, DIII y aVL) sin que esto tenga un significado patológico.

  • Tampoco es patológico el registro de T con morfología bimodal, que en los niños puede ser bastante marcada. Se suele registrar en la cara anterior (de 2 a V4) y no tiene ningún significado patológico.


Onda u

Onda U

  • Se registra después de la onda T y que suele ser positiva y a veces bastante conspicua sin que esto tenga un significado patológico.


Segmento pr

Segmento PR

  • Lineaisoelectrica.

  • Muestra la connducción a nivel del nodo AV


S egmento st

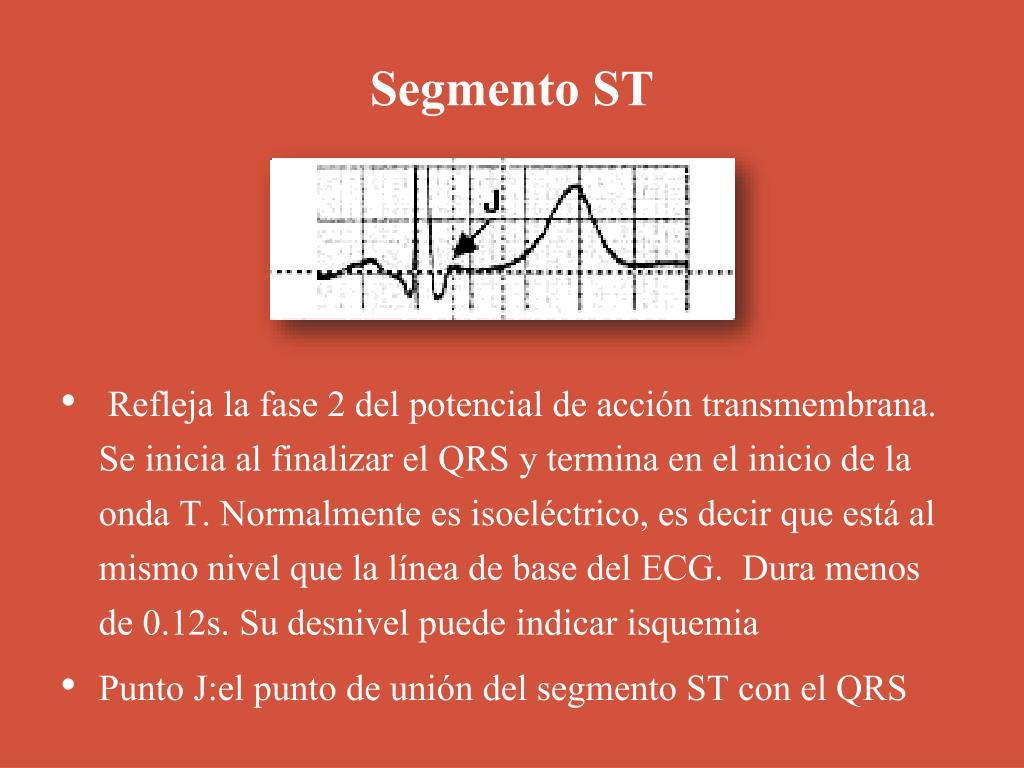

Segmento ST

  • Refleja la fase 2 del potencial de acción transmembrana. Se inicia al finalizar el QRS y termina en el inicio de la onda T. Normalmente es isoeléctrico, es decir que está al mismo nivel que la línea de base del ECG. Dura menos de 0.12s. Su desnivel puede indicar isquemia

  • Punto J:el punto de unión del segmento ST con el QRS

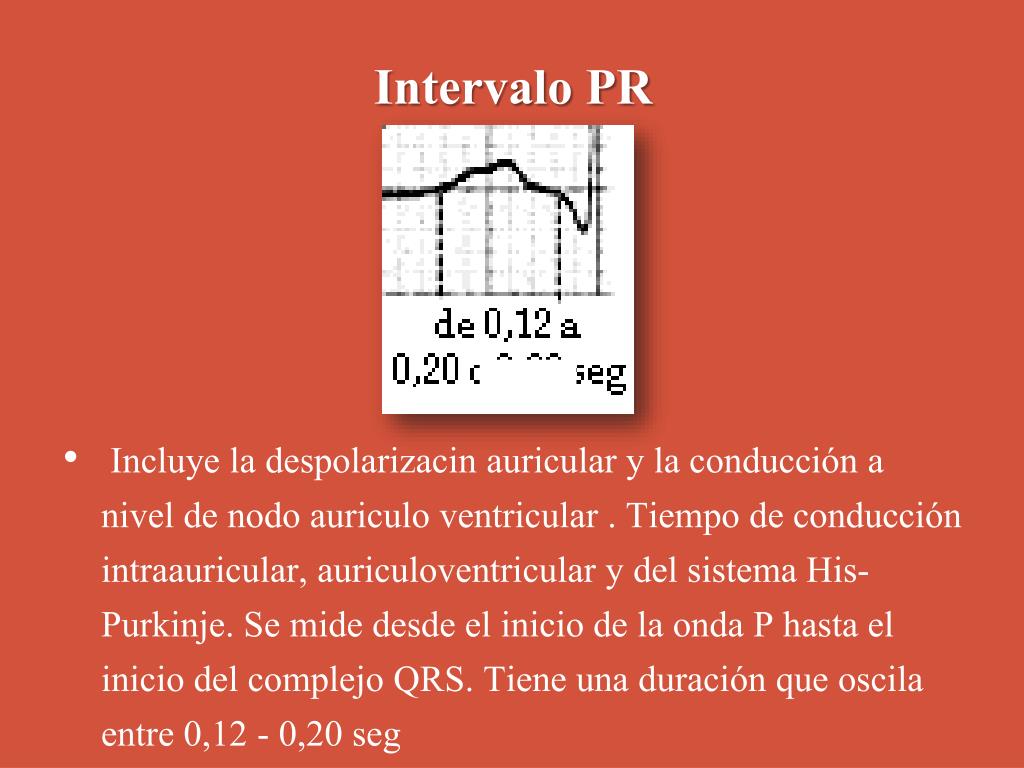

Intervalo pr

Intervalo PR

  •  Incluye la despolarizacin auricular y la conducción a nivel de nodo auriculo ventricular . Tiempo de conducción intraauricular, auriculoventricular y del sistema His-Purkinje. Se mide desde el inicio de la onda P hasta el inicio del complejo QRS. Tiene una duración que oscila entre 0,12 -0,20 seg


Intervalo qt

Intervalo QT

  • Incluye desde el inicio despolarización ventricular y la repolarización ventricular.

  • Desde el inicio del complejo QRS al final de la onda T.

  • Duración 0.25 -0.40 seg, se modifica con la FC (inversamente).


Intervalo qrs

Intervalo QRS

  • Incluye el complejo QRS. Tiene la misma duración del complejo QRS. Representa la despolarización ventricular.


Intervalo rr

Intervalo RR

  • Va de la onda R a la siguiente onda R. Incluye un ciclo electrico completo. Su duración depende de la frecuencia cardiaca.

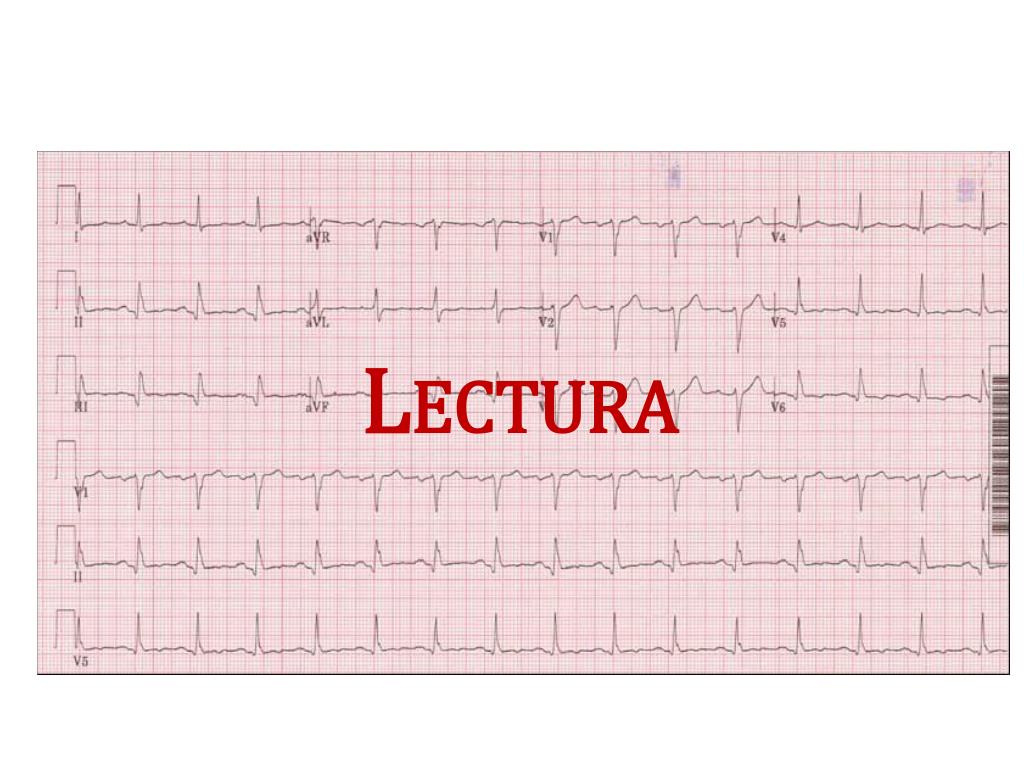

Lectura

Lectura


Electrocardiograma bien tomado

Electrocardiograma bien tomado


Electrocardiograma bien tomado1

Electrocardiograma bien tomado

Entre los elementos básicos que electrocardiograma debe incluir están las iniciales del paciente, los hallazgos relevantes, un análisis de lo encontrado y una conclusión.

Antes de presentar un EKG, debemos tomar en cuenta los siguientes puntos:

  • Calibración del aparato

  • Velocidad del papel

  • Colocación apropiada de los electrodos

  • Interferencias en el trazo


Calibraci n del aparato

Calibración del aparato

Se ve como un rectángulo en el trazo de EKG, y mide la calibración del voltaje del aparato.

Normalmente debe medir 10 mm de alto y equivale a 1mV, recordando que cada cuadrito vertical del papel indica 0,1 mV.


Velocidad del papel

Velocidad del papel

Se debe identificar la velocidad del papel. Normalmente corre a 25 mm/s.

La importancia de verificar que la velocidad del papel sea la apropiada se basa en que una velocidad más rápida del papel provocaría un trazo que pudiera considerarse como bradicardia.


Colocaci n apropiada de los electrodos

Colocación apropiada de los electrodos

Un EKG bien tomado se evidencia en el trazo al observar un complejo QRS hacia arriba en el electrodo DI y en un QRS hacia abajo en el aVR.

Lo contrario se ve cuando se colocan los electrodos al revés en las extremidades. Otra explicación puede ser que el paciente tenga dextrocardia o aumento exagerado de las cavidades derechas.


Interferencias en el trazo

Interferencias en el trazo

Para poder interpretar lo mejor posible el EKG necesitamos tomar un EKG lo más nítido posible, sin la presencia de interferencias.

Las más frecuentes son por causas no atribuibles al aparato ni al que toma el EKG.

Las más frecuentes son: la interferencia por corriente alterna (AC) de 60 ciclos o 60 Hz, el tremor muscular y la línea basal ondulante.


Interferencias en el trazo1

Interferencias en el trazo

En la interferencia por 60 Hz la línea basal se ve muy gruesa, lo que hace más difícil evaluar apropiadamente la onda P y onda T.

Ocurre por la presencia de aparatos electrónicos cerca del aparato de EKG y podemos mejorarla alejando o apagando los aparatos electrónicos del paciente.


Interferencias en el trazo2

Interferencias en el trazo

La interferencia por tremor muscular produce alteración de la forma normal del complejo QRS. Una causa frecuente es por el frío que experimenta el paciente al momento de hacer el EKG.

La interferencia por la línea basal ondulante, puede ocurrir a causa de los movimientos respiratorios del paciente.


An lisis ritmo frecuencia y eje

Análisis: ritmo, frecuencia y eje


Regularidad del ritmo

Regularidad del ritmo

Normalmente el ritmo cardíaco es regular. El ritmo cardíaco irregular generalmente no es normal.

Es posible determinar si el DII largo es regular o es irregular utilizando un compás o marcando la distancia entre los complejos QRS es un papel.

Aquí solamente hay dos posibilidades: o el ritmo es regular o el ritmo es irregular. Recordemos que se tolera cierto grado de irregularidad, generalmente de milímetros entre complejo y complejo.


Regularidad del ritmo1

Regularidad del ritmo

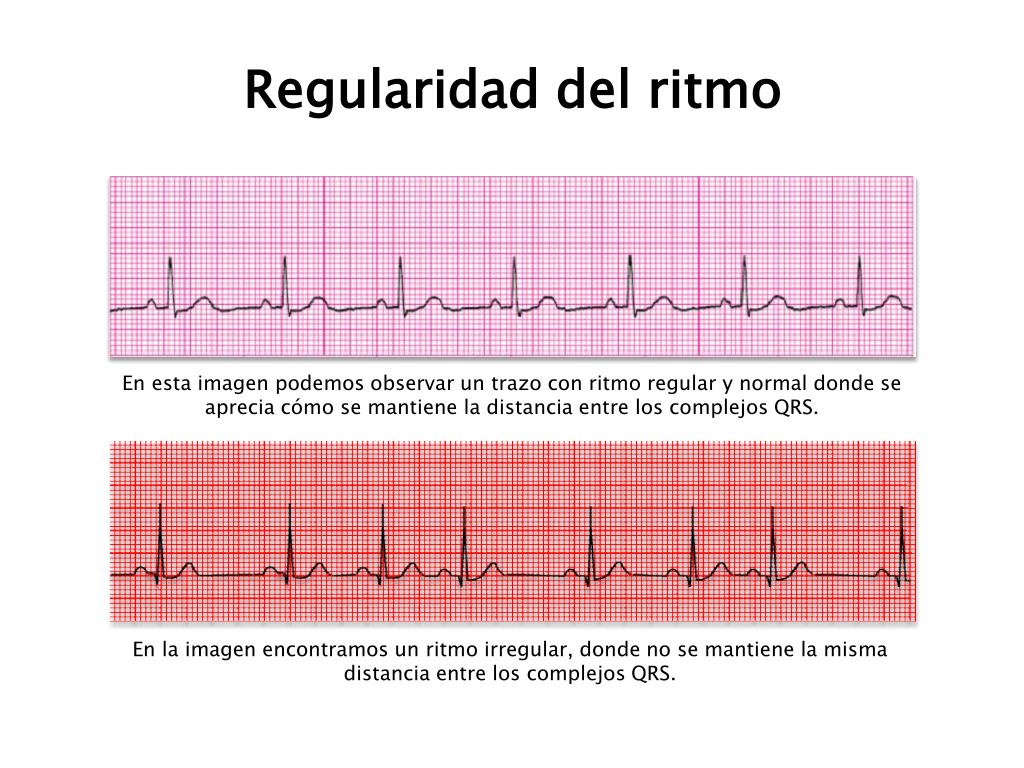

En esta imagen podemos observar un trazo con ritmo regular y normal donde se aprecia cómo se mantiene la distancia entre los complejos QRS.

En la imagen encontramos un ritmo irregular, donde no se mantiene la misma distancia entre los complejos QRS.


Regularidad del ritmo2

Regularidad del ritmo

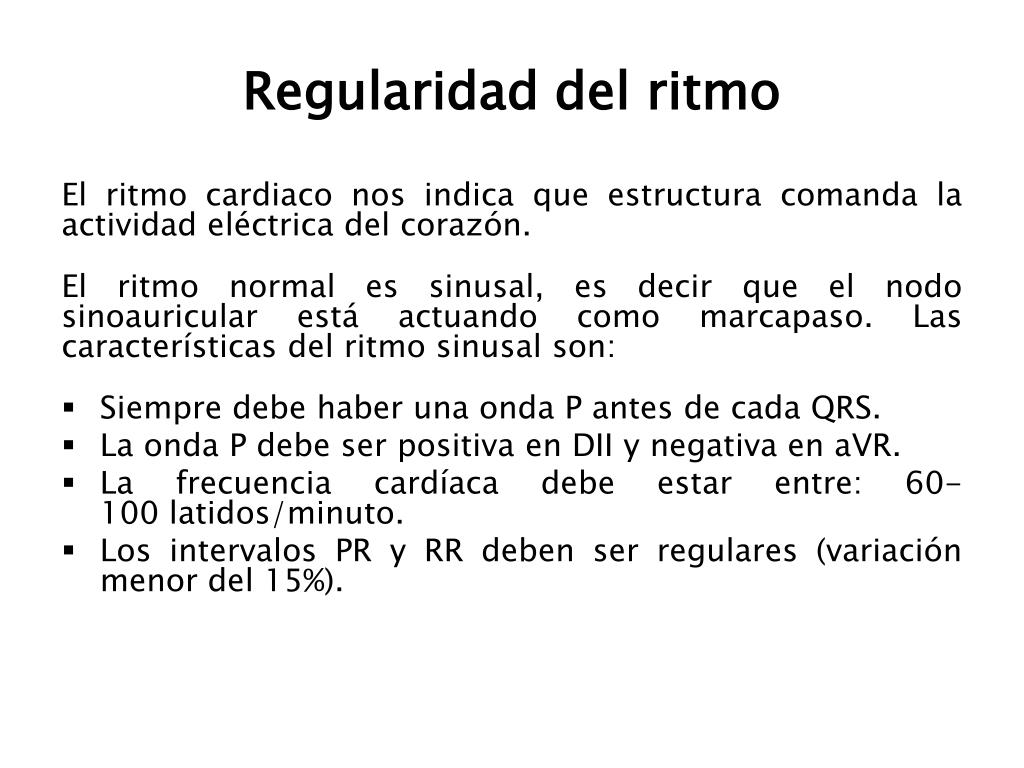

El ritmo cardiaco nos indica que estructura comanda la actividad eléctrica del corazón.

El ritmo normal es sinusal, es decir que el nodo sinoauricular está actuando como marcapaso. Las características del ritmo sinusal son:

  • Siempre debe haber una onda P antes de cada QRS.

  • La onda P debe ser positiva en DII y negativa en aVR.

  • La frecuencia cardíaca debe estar entre: 60- 100 latidos/minuto.

  • Los intervalos PR y RR deben ser regulares (variación menor del 15%).


Frecuencia card aca

Frecuencia cardíaca

El corazón normal late a una frecuencia que se encuentra 60 y 100 latidos por minuto. Si la frecuencia es menor de 60 se denomina bradicardia y si esta es mayor de 100 se denomina taquicardia.

La frecuencia cardíaca normal en reposo depende de la edad:

  • Recién nacidos: 100 - 160 latidos/minuto

  • Niños de 1 a 10 años: 70 - 120 latidos/minuto

  • Niños de >10 años y adultos: 60 - 100 latidos/minuto

  • Atletas entrenados: 40 - 60 latidos/minuto


Frecuencia card aca1

Frecuencia cardíaca

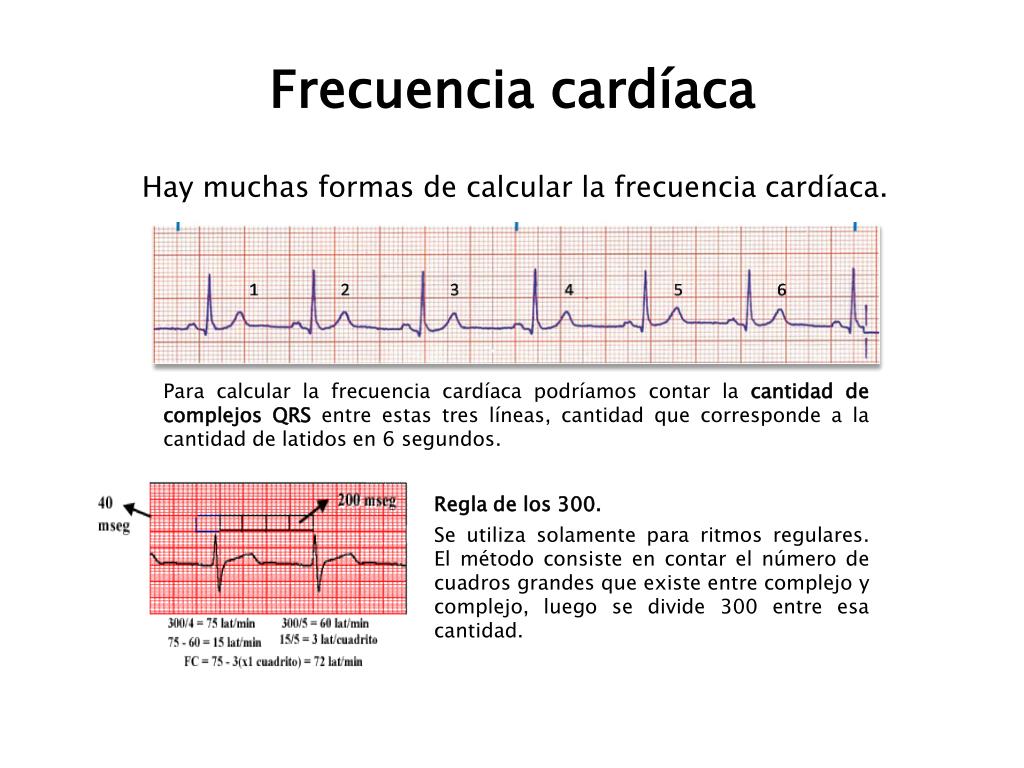

Hay muchas formas de calcular la frecuencia cardíaca.

Para calcular la frecuencia cardíaca podríamos contar la cantidad de complejos QRS entre estas tres líneas, cantidad que corresponde a la cantidad de latidos en 6 segundos.

Regla de los 300.

Se utiliza solamente para ritmos regulares. El método consiste en contar el número de cuadros grandes que existe entre complejo y complejo, luego se divide 300 entre esa cantidad.


Eje cardiaco

Eje cardiaco

El corazón tiene un eje eléctrico que representa la dirección en la cual se propaga principalmente la despolarización ventricular. Su representación es una flecha con la punta indicando el polo positivo.

Existen patologías que desvían el eje hacia la derecha o izquierda, y aquí radica la importancia del cálculo del mismo.

Se toma como dirección de ese vector la dirección del vector predominante de ladespolarización ventricular, para lo cual se observa la dirección principal del QRS. Hay varios métodos para calcular el eje, pero el más sencillo es el sistema de referencia de las 6 derivaciones frontales.


Eje cardiaco1

Eje cardiaco

El eje normal tiene un valor que va de menos 30° a +110°.

De -30° a -90° se dice que está desviado a la izquierda.

De +110° a 180° está desviado a la derecha.

De -90° a 180° está extremadamente desviado a la derecha.


Eje cardiaco2

Eje cardiaco

La determinación en forma burda o sencilla del eje cardíaco se hace considerando características del complejo QRS en las derivadas DI y aVF.

  • Si el complejo QRS está hacia arriba en I y aVF el eje es normal.

  • Si el complejo QRS está hacia arriba en I y hacia abajo en aVF el eje está desviado a la izquierda.

  • Si el complejo QRS está hacia abajo en I y hacia arriba en aVF el eje está desviado a la derecha.

  • Si el complejo QRS está hacia abajo en I y aVF el eje es indeterminado o extremadamente desviado a la derecha.


Eje cardiaco3

Eje cardiaco

Método para la determinación del

eje cardiaco:

1. En el trazo electrocardiográfico se debe buscar una derivación del plano frontal, en la que el QRS tenga una morfología isoeléctricaoisodifásica.

2. Una vez localizada esta derivación con QRS isodifásico, se procede a buscar en el plano horizontal que derivación se encuentra perpendicular o casi perpendicular a esta.


Eje cardiaco4

Eje cardiaco

Método para la determinación del

eje cardiaco:

3. Una vez localizada la derivación perpendicular a la del QRS isodifásico, regrese nuevamente al trazado electrocardiográfico y observe si el QRS es positivo o negativo en ella.Si es positivo, indica que el vector se está acercando al electrodo explorador, por lo tanto el eje estará ubicado en el ángulo de esa derivación.

Si es negativo, el vector se estará alejando del electrodo explorador, lo que ubica al eje en el ángulo opuesto de la derivación observada.


Eje cardiaco5

Eje cardiaco

Un dato importante es que el eje desviado hacia la izquierda (-30° a -90°) hace el diagnóstico de bloqueo fascicular anterior izquierdo, un diagnóstico sumamente frecuente e importante.

Es importante recordar que recordar que el haz de His, en su rama izquierda tiene dos divisiones, una anterior y una posterior.


An lisis del dii largo

ANÁLISIS DEL DII LARGO

Evaluamos lo siguiente:

  • Regularidad del ritmo

  • Frecuencia cardiaca

  • Onda P

  • Intervalo PRI

  • QRS

  • Intervalo


Regularidad d el ritmo

Regularidad Del Ritmo

El ritmo cardiaco irregular generalmente no es normal. Se determina mirando si hay la misma distancia entre los intervalos QRS.


Regularidad del ritmo3

Regularidad Del Ritmo

Se dice que el 99 % de los ritmos irregulares corresponden a la arritmia más frecuente en la práctica clínica: La FA.

Entre las causas más comunes tenemos:

  • Marcapasos Migratorio

  • Taquicardia Auricular multifocal

  • Fibrilación Auricular


Regularidad del ritmo4

Regularidad Del Ritmo


Frecuencia cardiaca

Frecuencia Cardiaca

Lo normal varia de 60 – 100 ppm. En el EKG se aplican generalmente dos reglas sencillas.

  • La regla de los 300 ( ritmo regular)

  • los 30 cuadros (regular e irregular)


Onda p

Onda P

Es muy importante detectar la presencia o no de la onda P. hay solamente 4 posibilidades que pueden preceder el complejo QRS:

  • Onda P

  • Onda f

  • Onda F

  • Sin onda P


Onda p1

Onda P

  • Onda f minúscula(FA):


Onda p2

Onda P

  • Onda P mayúscula (FA):


Onda p3

Onda P

  • Sin onda P (RN):


Intervalo pri

INTERVALO PRI

Va desde el inicio de la onda P hasta el inicio del complejo QRS. Debe estar en los rangos de 0,12 – 0,20.


Intervalo pri1

INTERVALO PRI

Cuando la longitud sale de los rangos normales tiene los siguientes diagnósticos:

  • 0,20 s : Bloqueo AV de primer grado

    < 0,12 s : sindrome de Wolff-Parkinson-White y el sindrome de Lown-Ganong-Levine


Intervalo pri2

INTERVALO PRI

síndrome de Wolff-Parkinson-White :

  • PRI corto

  • QRS ancho

  • Onda delta: empastamiento del inicio del QRS que tiene cierta similitud con el pintor Salvador Dalí.

  • Cursan con TSV, cuando esta no está presente se dx un patrón de Wolff-Parkinson-White


Intervalo pri3

INTERVALO PRI

  • síndrome de Wolff-Parkinson-White :


Intervalo pri4

INTERVALO PRI

Sindromede Lown-Ganong-Levine:


Complejo qrs1

COMPLEJO QRS

  • Debe medir menos de 0,12 s.


Intervalo qt1

INTERVALO QT

Generalmente debe ser menor a 0,44 segundos aunque este valor depende de la fc si esta aumente, el intervalo disminuye y viceversa. Una manera de corregirla es utilizando la ley de Bazett.

Torsade de pointes y taquicardia ventricular sostenida.


Progresi n de la onda r

PROGRESIÓN DE LA ONDA R

Se en las derivadas V1-V6.


Progresi n de la onda r1

PROGRESIÓN DE LA ONDA R

Bloque de rama derecha


Progresi n de la onda r2

PROGRESIÓN DE LA ONDA R

Bloqueo de rama izquierda


Sindrome coronario agudo

SINDROME CORONARIO AGUDO

Además de la clínica y las pruebas de proteínas cardiacas que es sugestiva de IAM. Se tiene una amplia gamma de cambios electrocardiográficos donde los más importantes podemos mencionar:

  • Presencia de ondas Q: necrosis

  • Supradesnivel de ST: presencia de lesión subepicárdica

  • Infradesnivel de ST: presencia de lesión subendocárdica

  • Onda T invertida: sitios de isquemia


Sindrome coronario agudo1

SINDROME CORONARIO AGUDO

Caras del corazón:

  • Inferior o diafragmática: II, III y aVF

  • Anterior: V2 – V4

  • Anteroseptal: V1 - V4

  • Lateral:V5 – V6, I y aVL


Sindrome coronario agudo2

SINDROME CORONARIO AGUDO


Bloqueos auriculo ventriculares

BLOQUEOS AURICULO VENTRICULARES

  • Bloqueo AV de 1° grado: PRI > 0,20 s

  • Bloque AV de 2° grado:

    - Mobitz I o Wenckebach

    - Mobitz 2 o clásico

  • Bloqueo AV completo


Bloqueos auriculo ventriculares1

BLOQUEOS AURICULO VENTRICULARES


Bloqueos auriculo ventriculares2

BLOQUEOS AURICULO VENTRICULARES


Bloqueos auriculo ventriculares3

BLOQUEOS AURICULO VENTRICULARES


El electrocardiograma

Muchas Gracias
