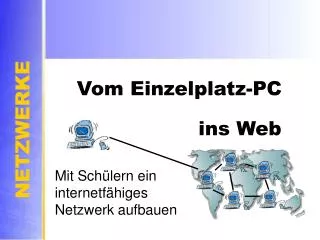

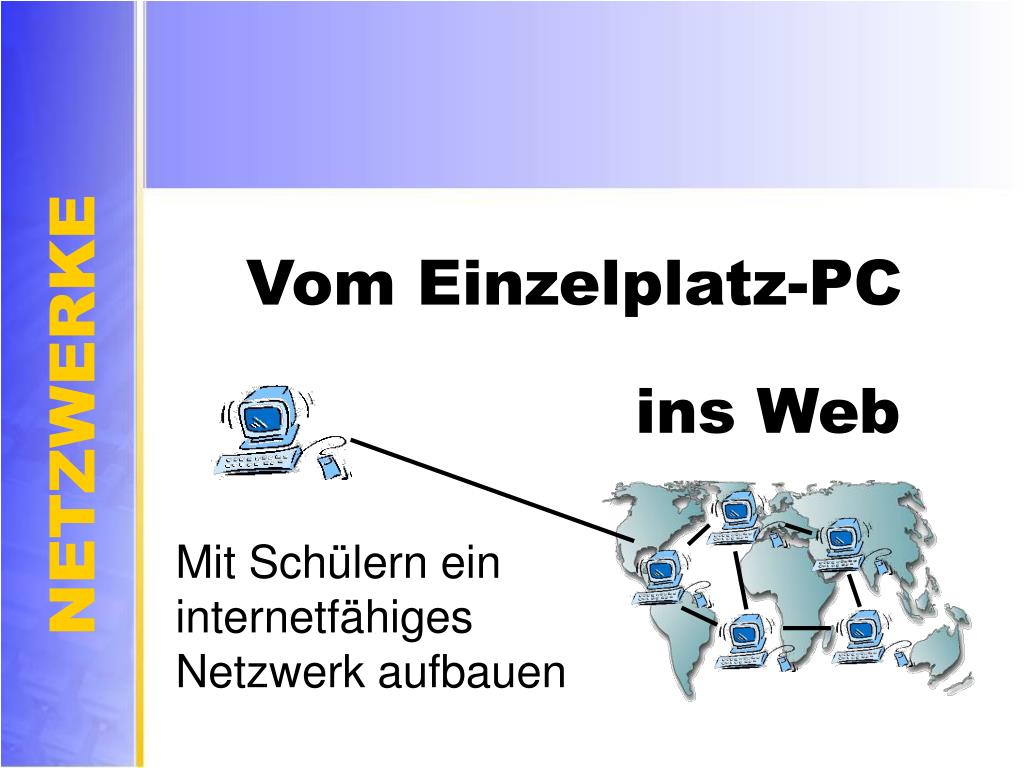

  1. Vom Einzelplatz-PC ins Web Mit Schülern ein internetfähiges Netzwerk aufbauen

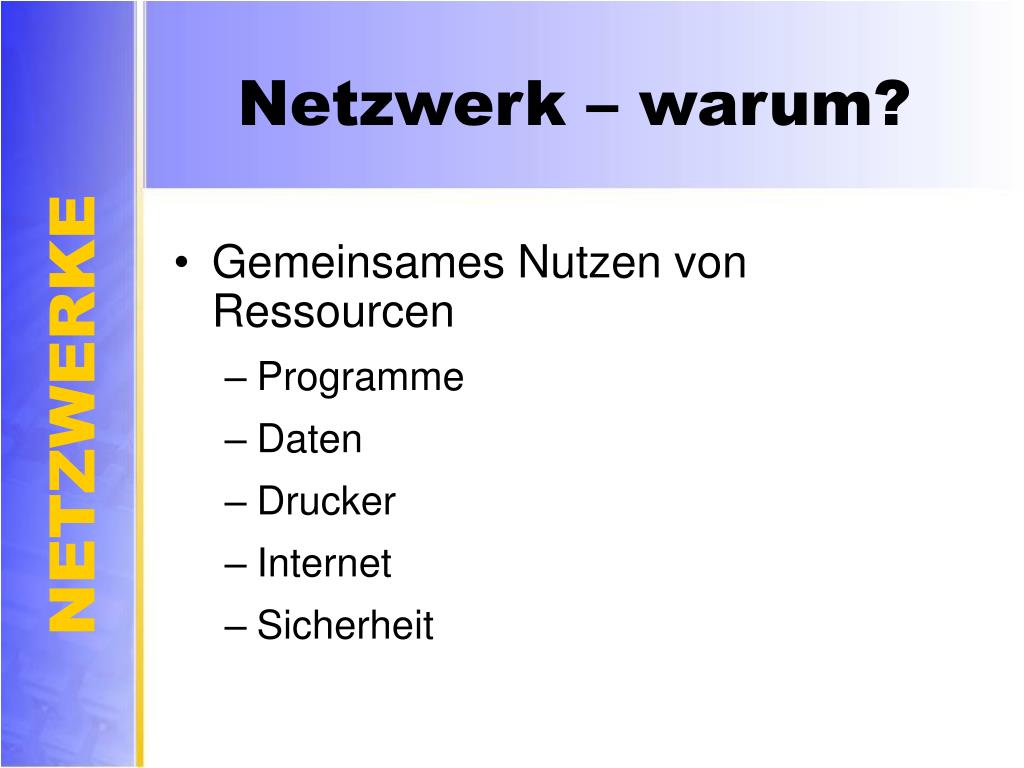

  2. Netzwerk – warum? • Gemeinsames Nutzen von Ressourcen • Programme • Daten • Drucker • Internet • Sicherheit

  3. Netzwerktopologien • BUS-System

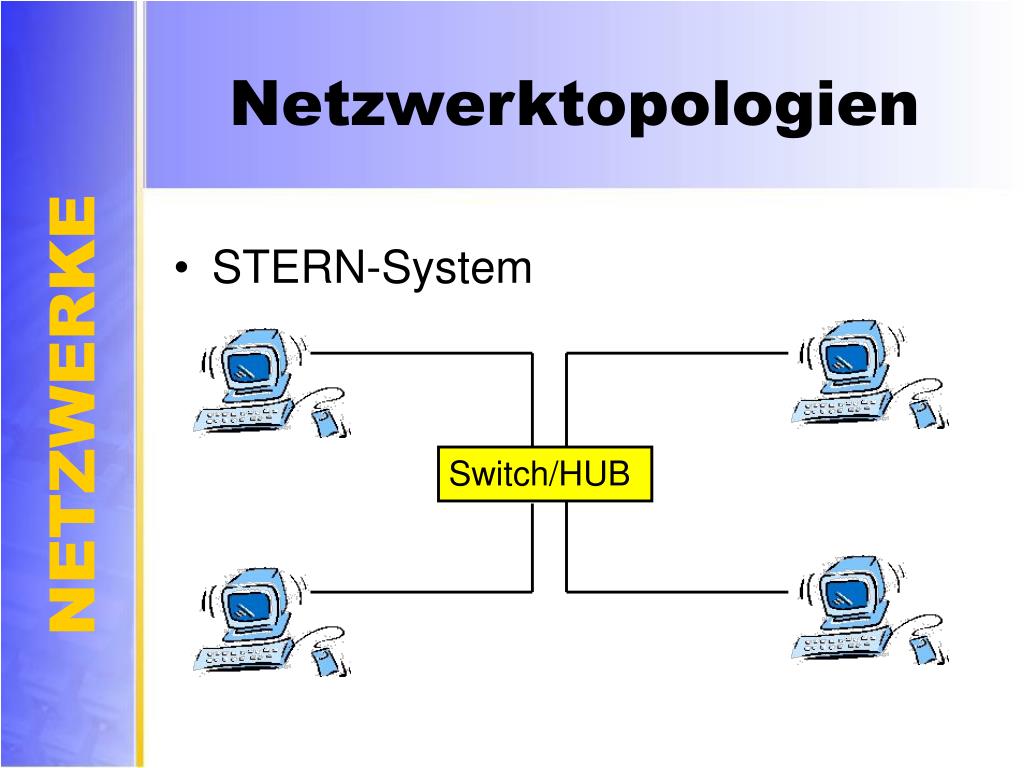

  4. Netzwerktopologien • STERN-System Switch/HUB

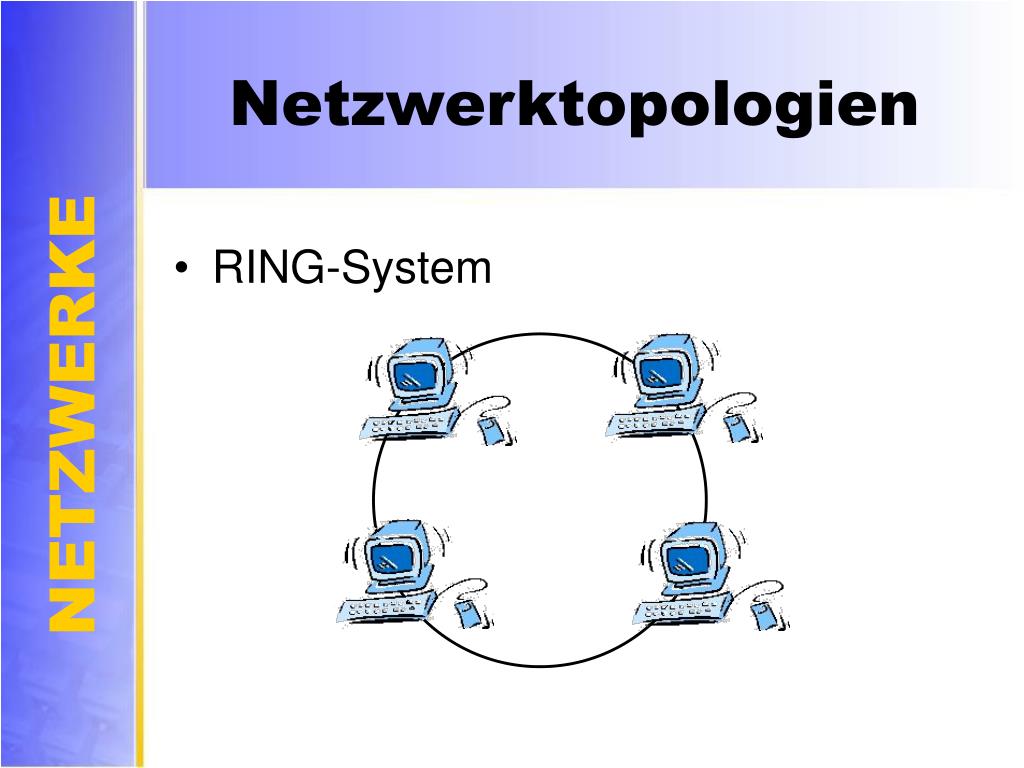

  5. Netzwerktopologien • RING-System

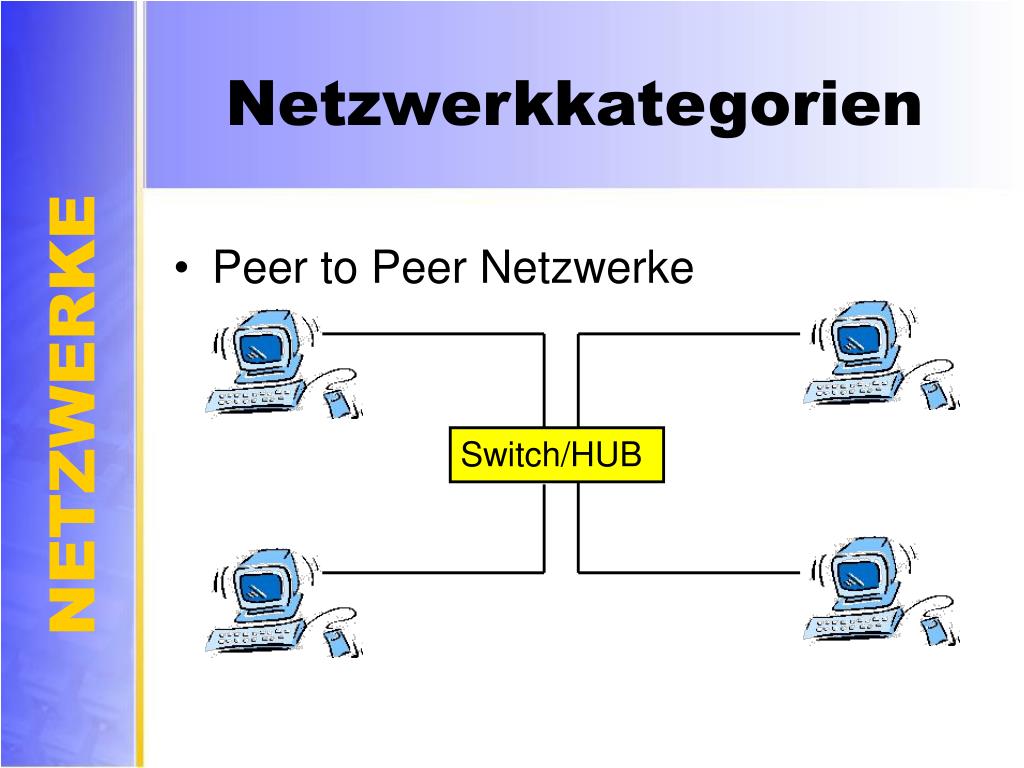

  6. Switch/HUB Netzwerkkategorien • Peer to Peer Netzwerke

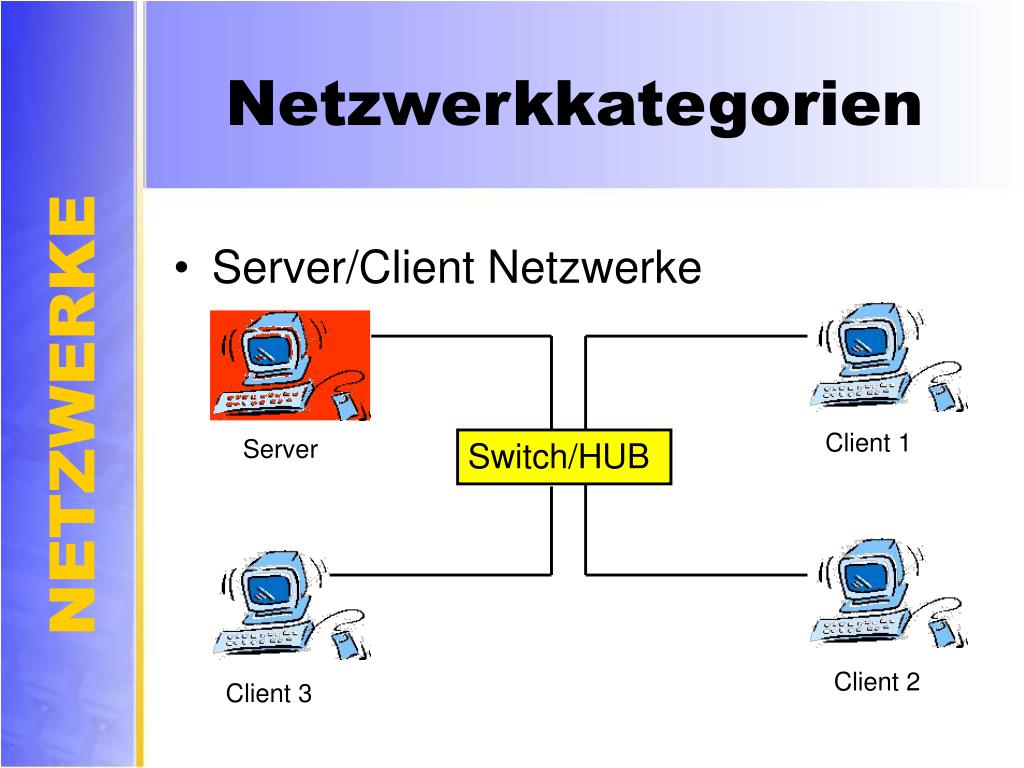

  7. Client 1 Server Switch/HUB Client 2 Client 3 Netzwerkkategorien • Server/Client Netzwerke

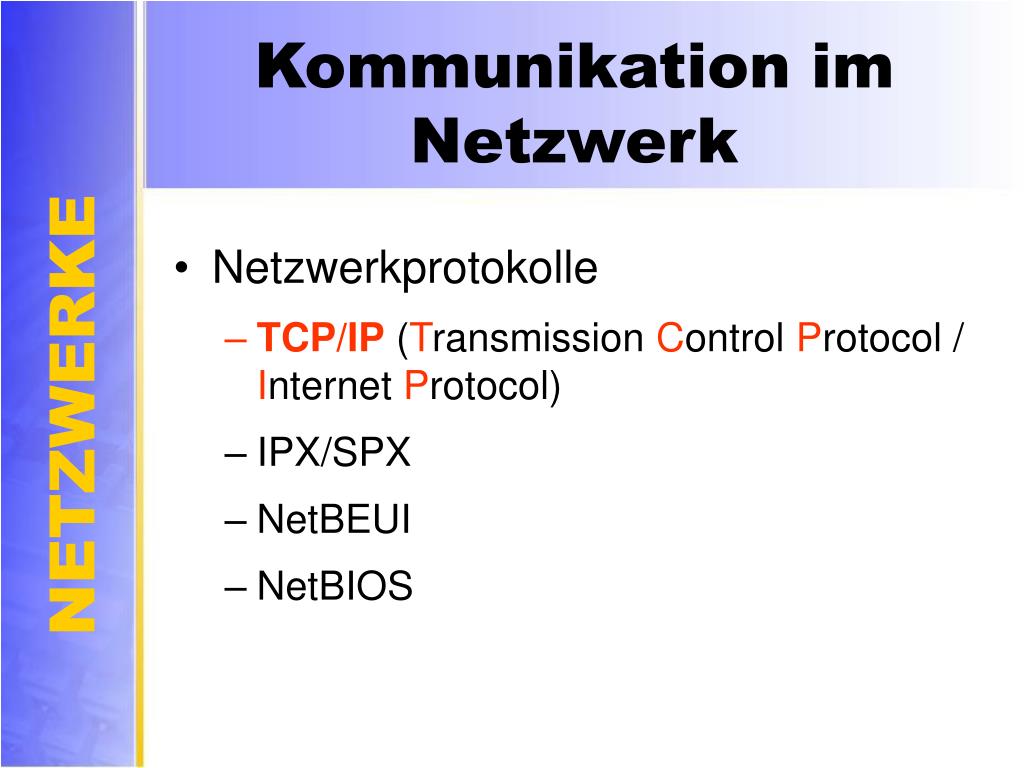

  8. Kommunikation im Netzwerk • Netzwerkprotokolle • TCP/IP(Transmission Control Protocol /Internet Protocol) • IPX/SPX • NetBEUI • NetBIOS

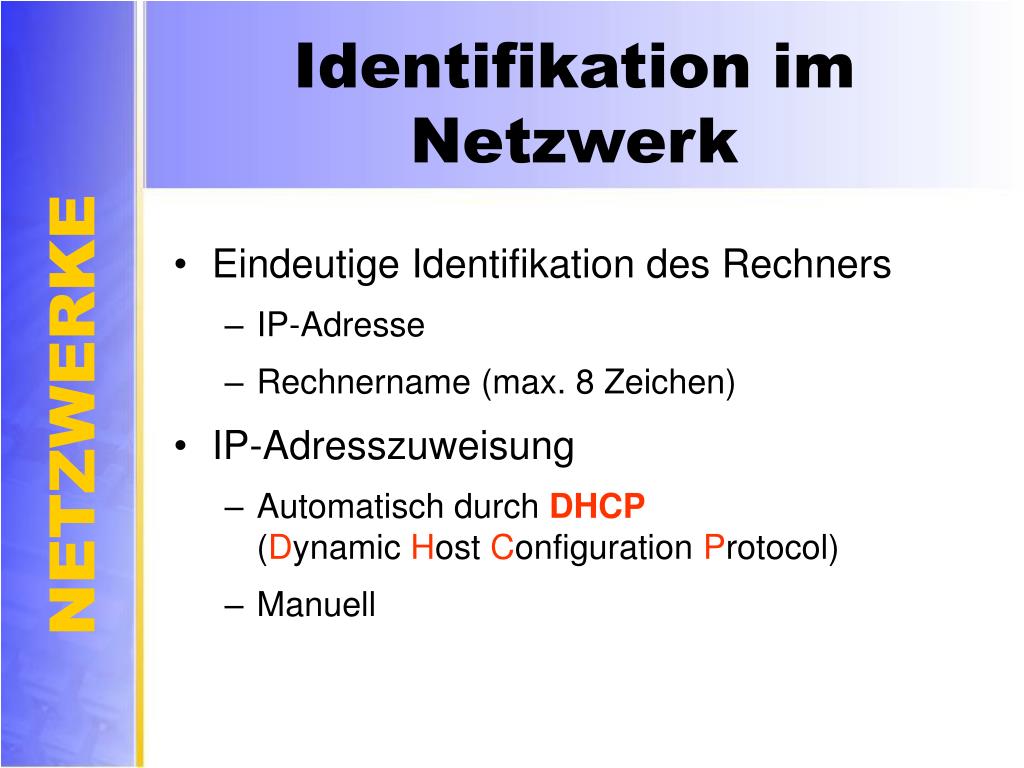

  9. Identifikation im Netzwerk • Eindeutige Identifikation des Rechners • IP-Adresse • Rechnername (max. 8 Zeichen) • IP-Adresszuweisung • Automatisch durchDHCP(Dynamic Host Configuration Protocol) • Manuell

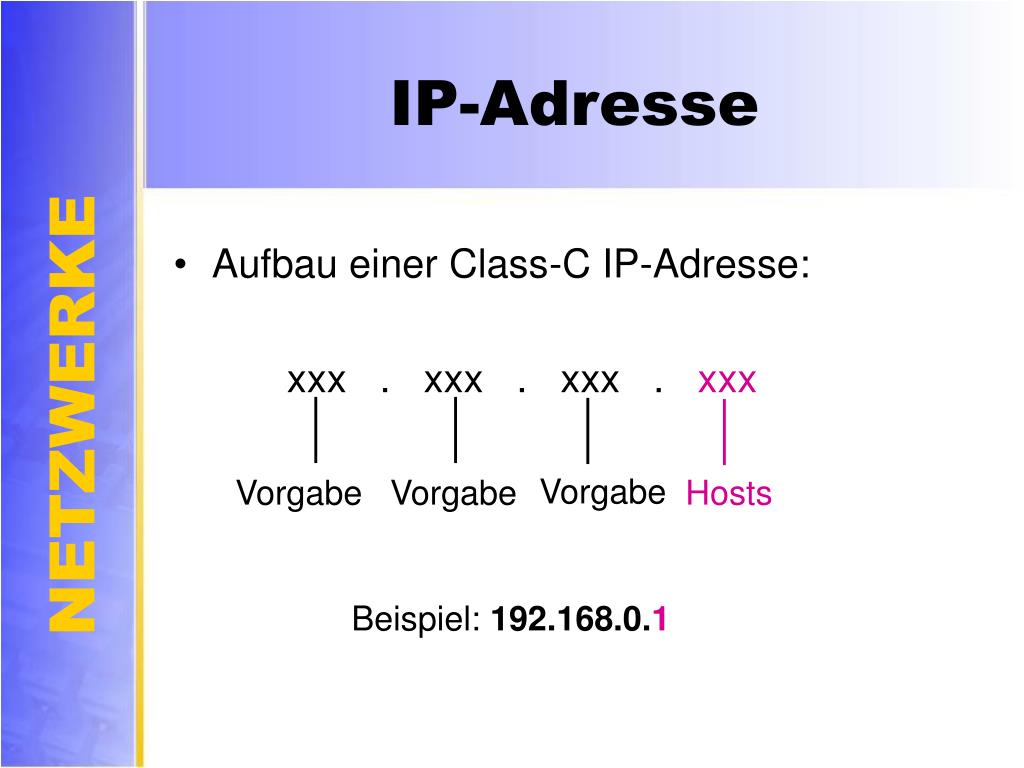

  10. Vorgabe Vorgabe Vorgabe Hosts IP-Adresse • Aufbau einer Class-C IP-Adresse: xxx . xxx . xxx . xxx Beispiel: 192.168.0.1

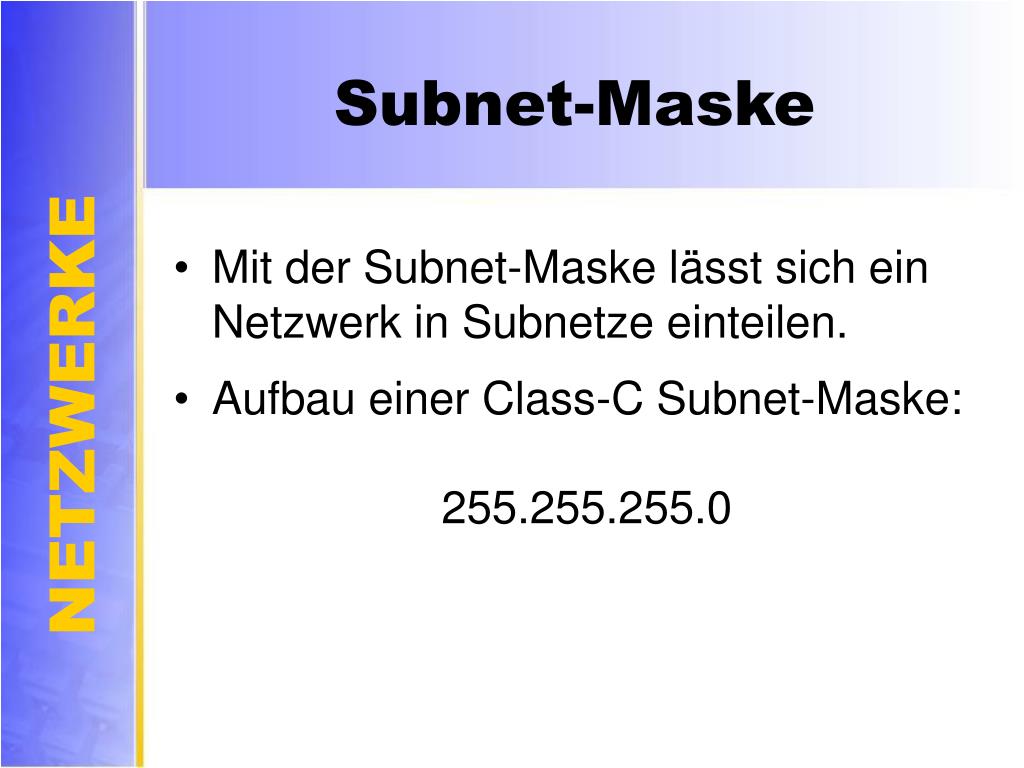

  11. Subnet-Maske • Mit der Subnet-Maske lässt sich ein Netzwerk in Subnetze einteilen. • Aufbau einer Class-C Subnet-Maske: 255.255.255.0

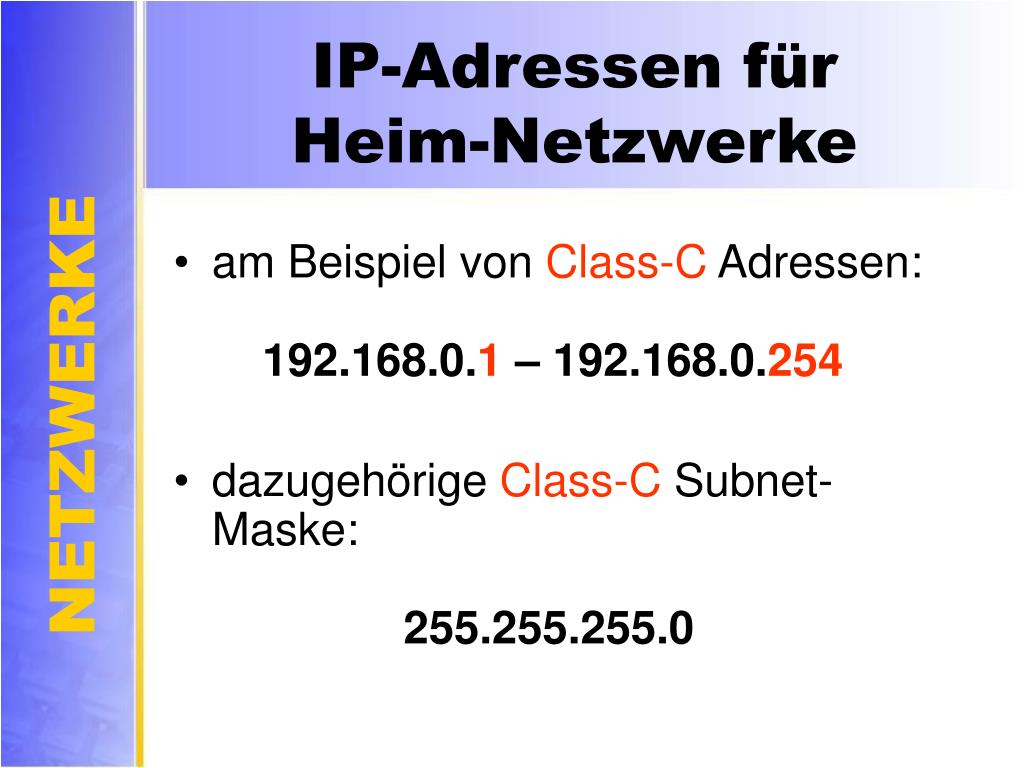

  12. IP-Adressen für Heim-Netzwerke • am Beispiel von Class-C Adressen:192.168.0.1 – 192.168.0.254 • dazugehörige Class-C Subnet-Maske:255.255.255.0

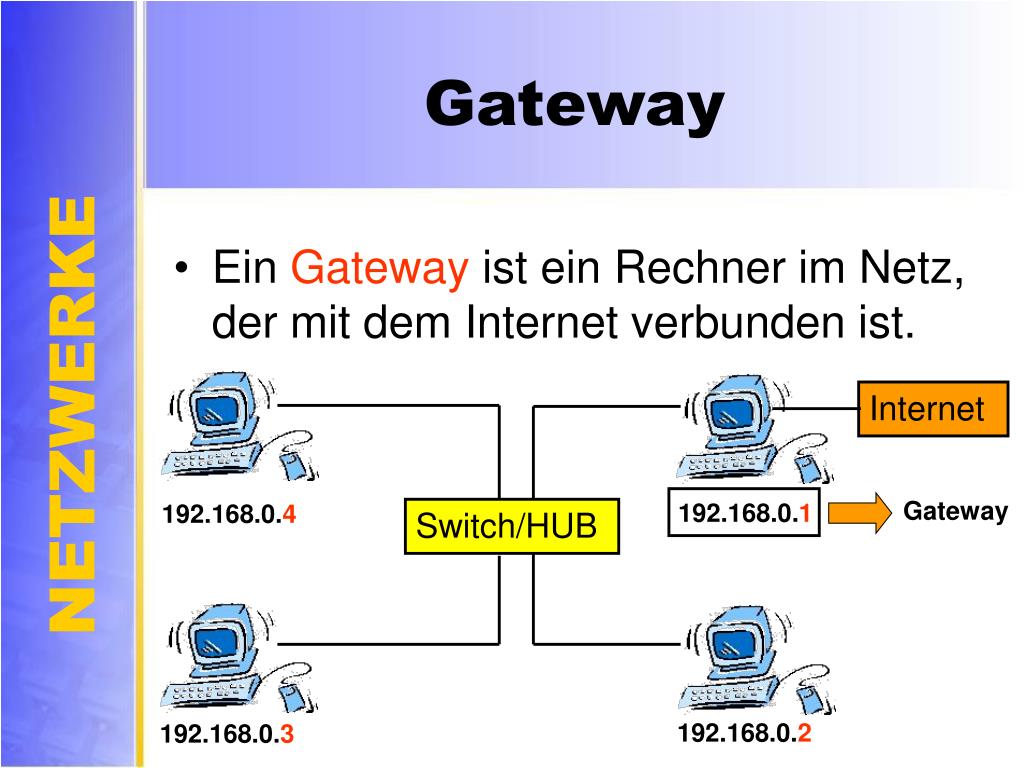

  13. Internet Switch/HUB Gateway • Ein Gateway ist ein Rechner im Netz, der mit dem Internet verbunden ist. Gateway 192.168.0.1 192.168.0.4 192.168.0.2 192.168.0.3

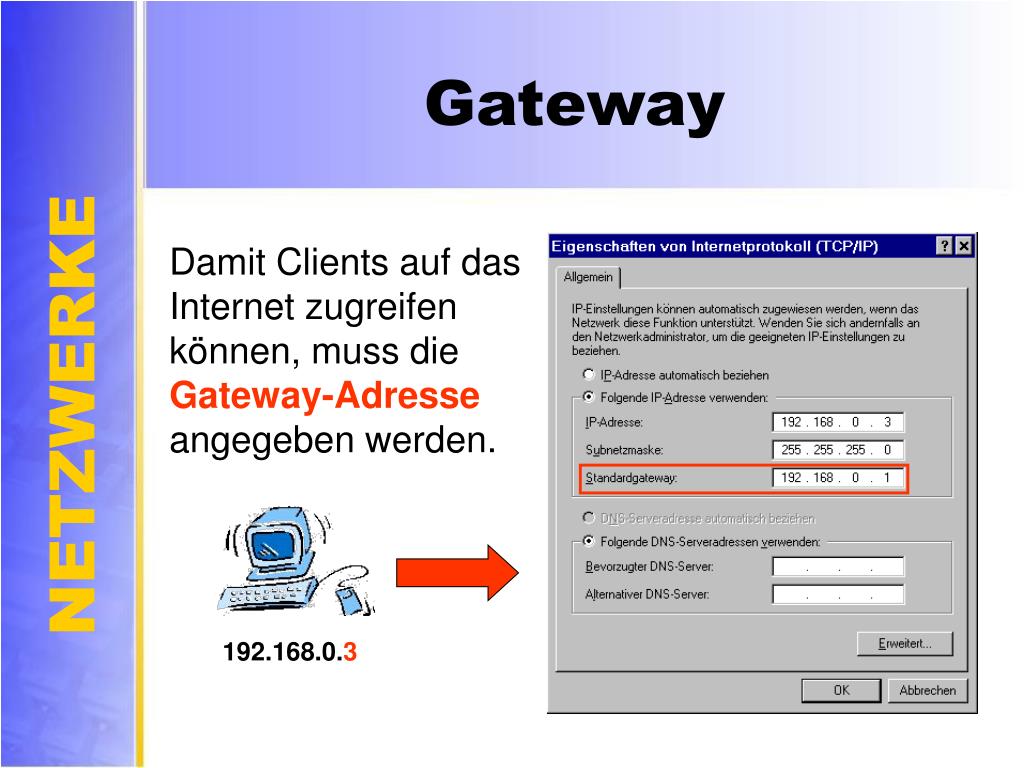

  14. 192.168.0.3 Gateway Damit Clients auf das Internet zugreifen können, muss die Gateway-Adresse angegeben werden.

  15. Telefonleitung Der Weg ins Internet • führt über die Telefonleitung und denInternet Service Provider (ISP) Provider

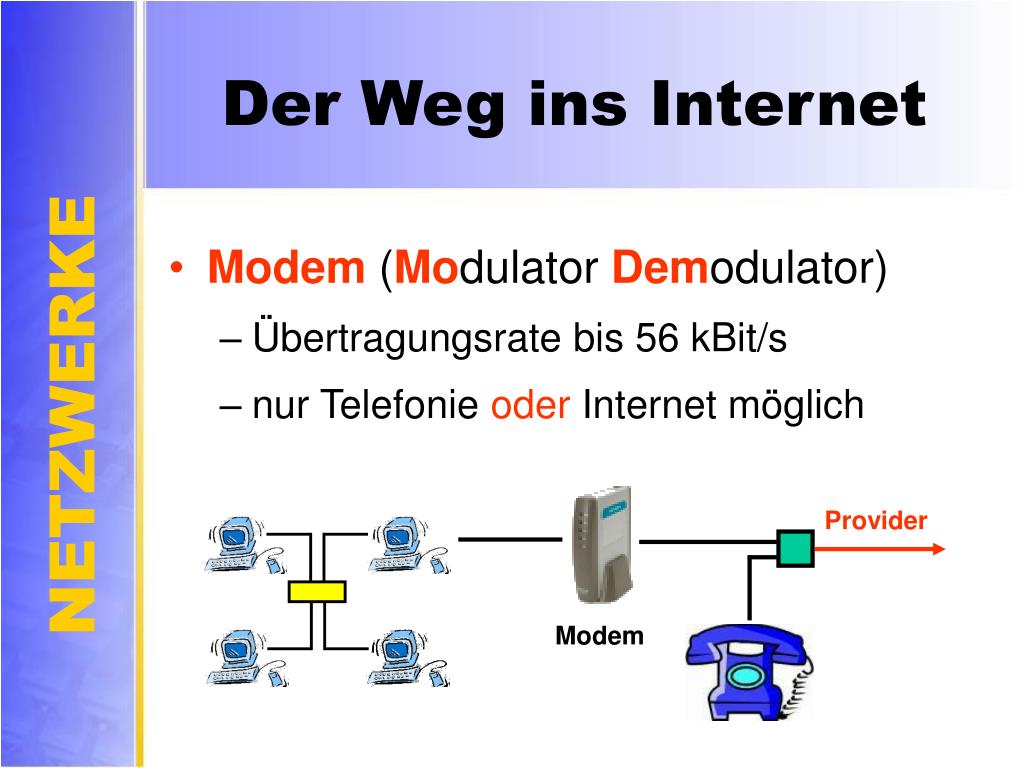

  16. Provider Modem Der Weg ins Internet • Modem (Modulator Demodulator) • Übertragungsrate bis 56 kBit/s • nur Telefonie oder Internet möglich

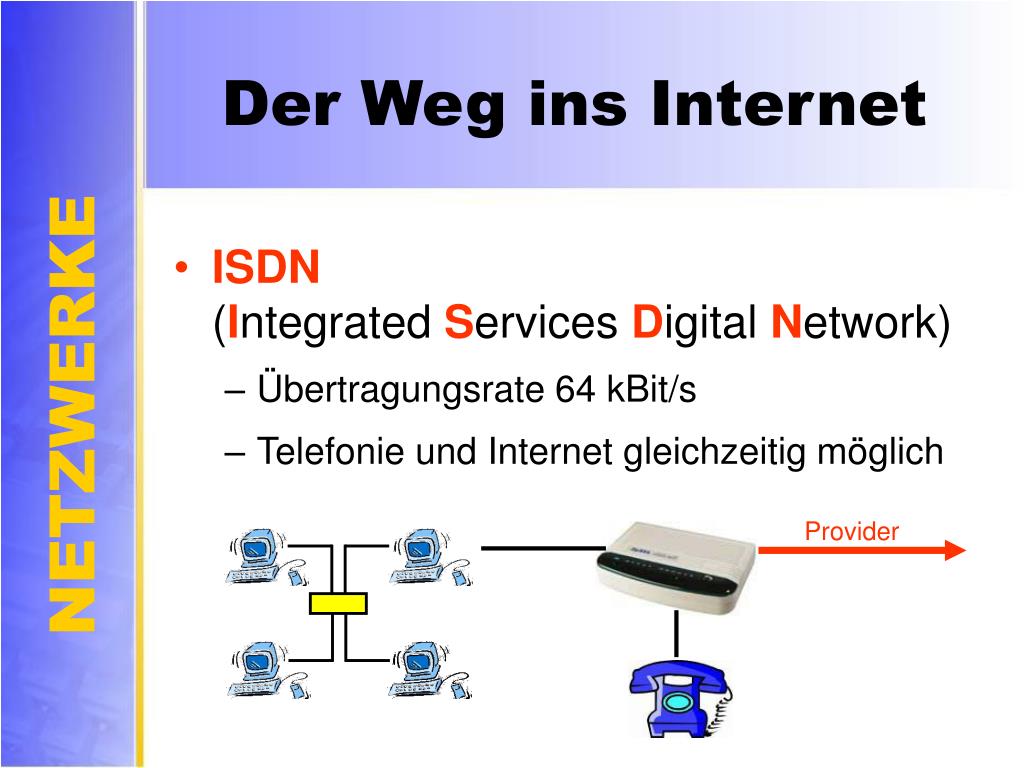

  17. Provider Der Weg ins Internet • ISDN(Integrated Services Digital Network) • Übertragungsrate 64 kBit/s • Telefonie und Internet gleichzeitig möglich

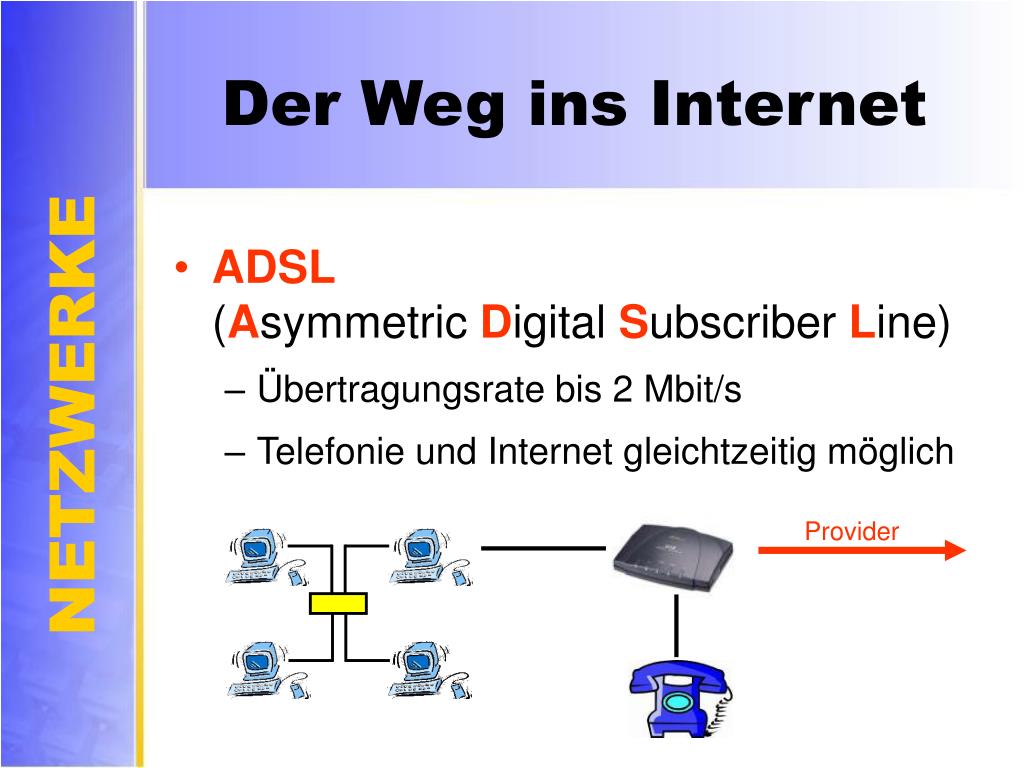

  18. Provider Der Weg ins Internet • ADSL(Asymmetric Digital Subscriber Line) • Übertragungsrate bis 2 Mbit/s • Telefonie und Internet gleichtzeitig möglich

  19. 192.168.0.1 192.168.0.4 Switch/HUB Modem Router 192.168.0.254 192.168.0.3 192.168.0.2 Der Weg ins Internet • Router

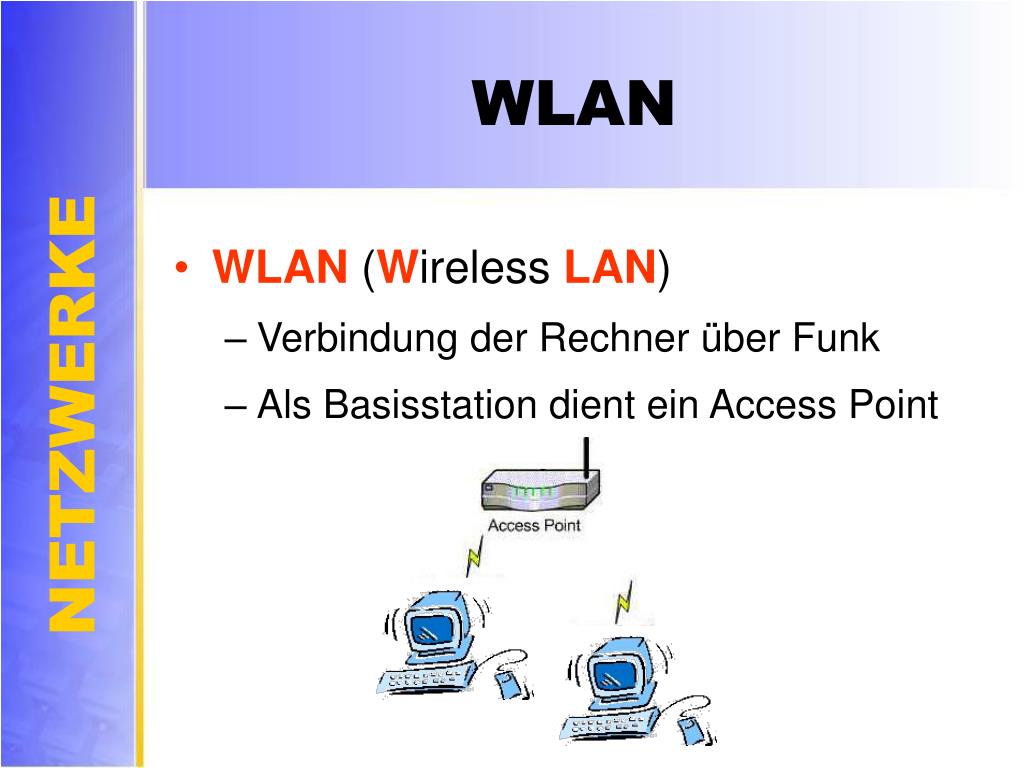

  20. WLAN • WLAN (Wireless LAN) • Verbindung der Rechner über Funk • Als Basisstation dient ein Access Point
