实验七 流体通过突然扩张段时特性实验. 一、实验目的 理解流体通过突然扩张管流动时的阻力损失及其阻力系数的测定 ； 验证突然扩张阻力系数 K 值是否与理论计算值相符 。 二、实验原理 流体自小截面流入突然扩大的截面以后，则有速度不等的流体内部的碰撞、流体与器壁间冲击以及涡流区的存在等，从而造成能量损失。 对于不可压缩的理想流体，在忽略其位能变化时，根据两截面能量平衡、动量平衡和连续性方程可得 ： 或 K—— 突然扩大的局部阻力系数 。. 对于不可压缩的理想流体，在忽略其位能变化时，应用伯努利方程： 即 由上式可得：
E N D

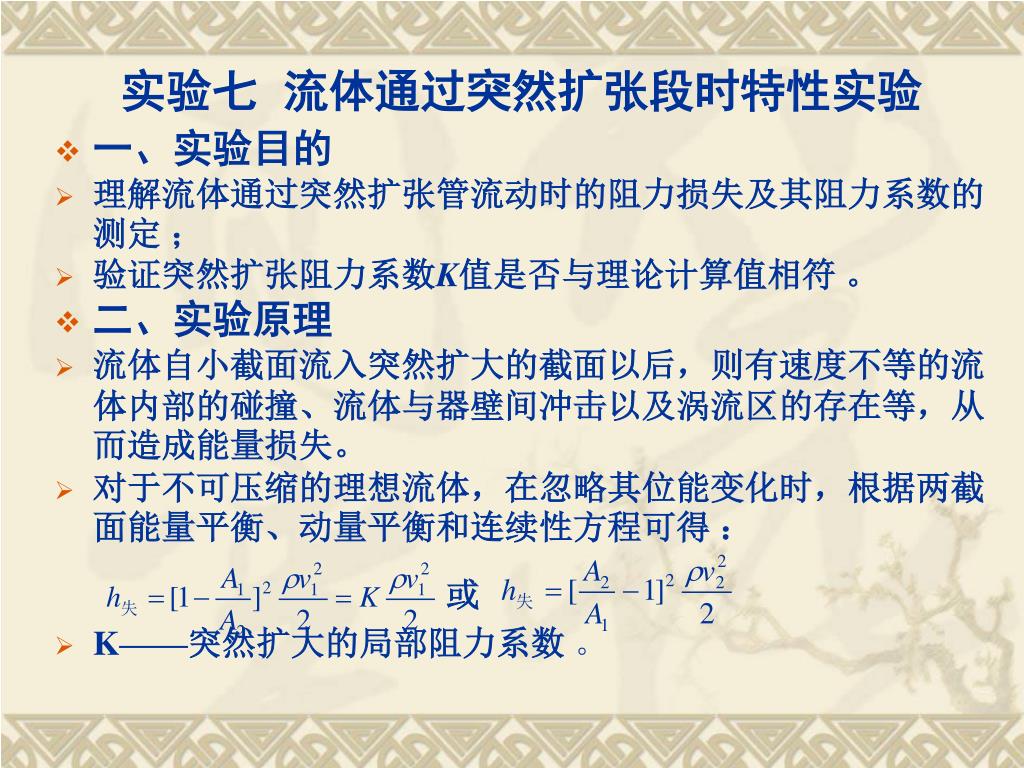

实验七 流体通过突然扩张段时特性实验 • 一、实验目的 • 理解流体通过突然扩张管流动时的阻力损失及其阻力系数的测定 ； • 验证突然扩张阻力系数K值是否与理论计算值相符 。 • 二、实验原理 • 流体自小截面流入突然扩大的截面以后，则有速度不等的流体内部的碰撞、流体与器壁间冲击以及涡流区的存在等，从而造成能量损失。 • 对于不可压缩的理想流体，在忽略其位能变化时，根据两截面能量平衡、动量平衡和连续性方程可得 ： 或 • K——突然扩大的局部阻力系数 。

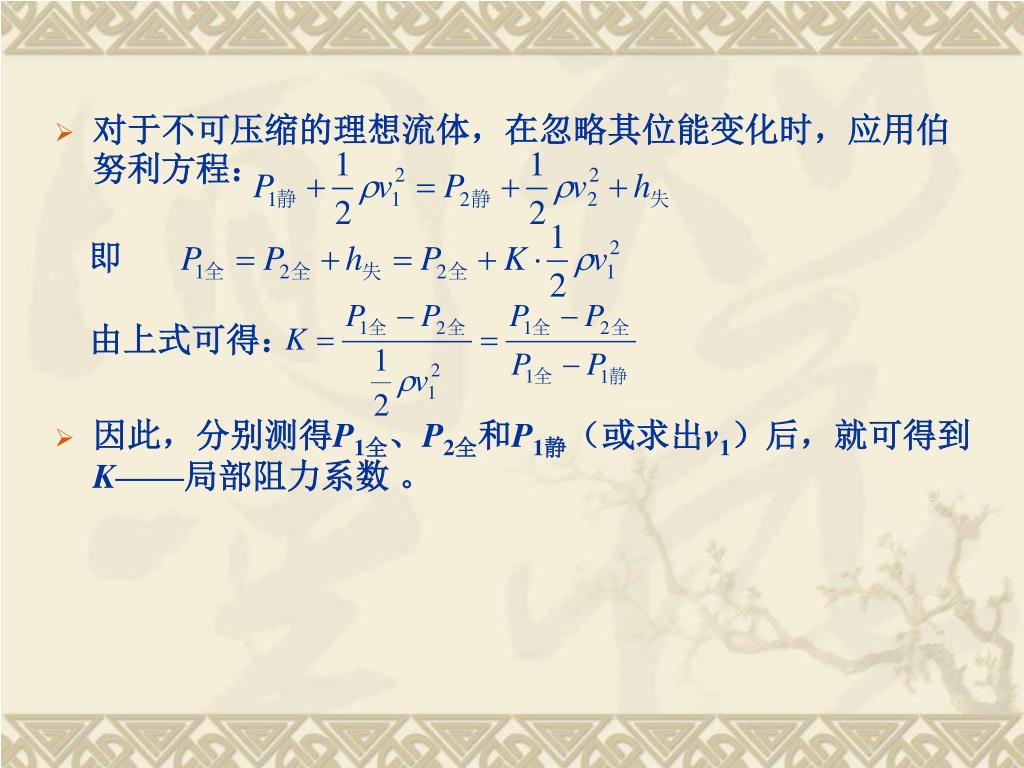

对于不可压缩的理想流体，在忽略其位能变化时，应用伯努利方程：对于不可压缩的理想流体，在忽略其位能变化时，应用伯努利方程： 即 由上式可得： • 因此，分别测得P1全、P2全和P1静（或求出v1）后，就可得到K——局部阻力系数 。

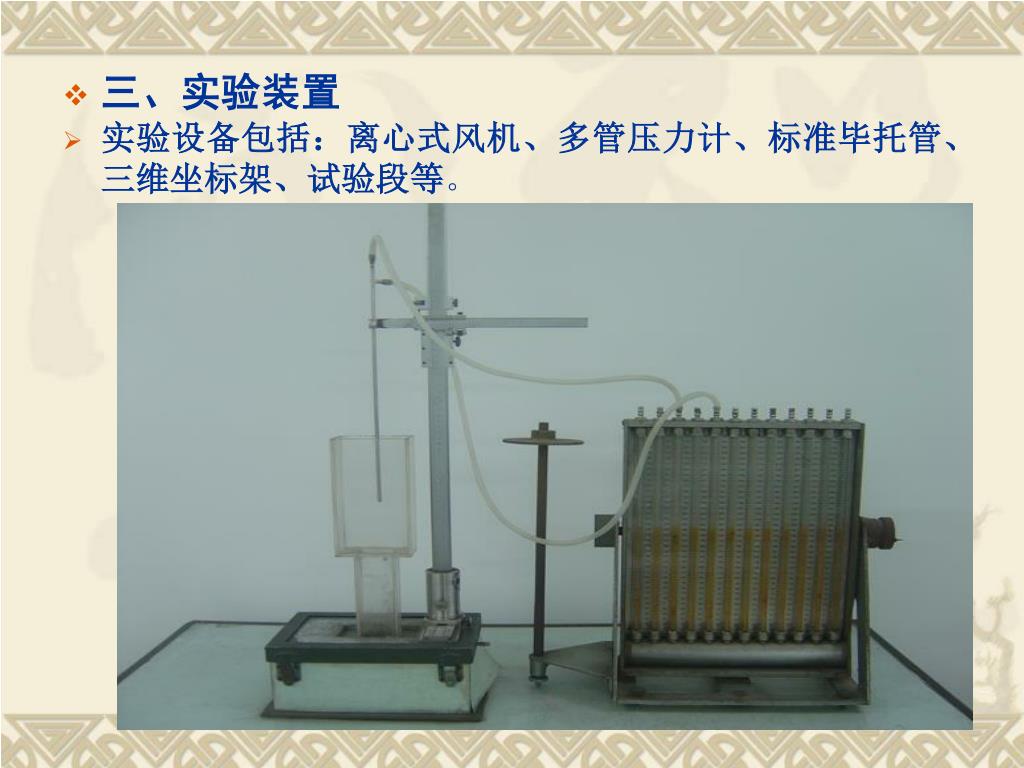

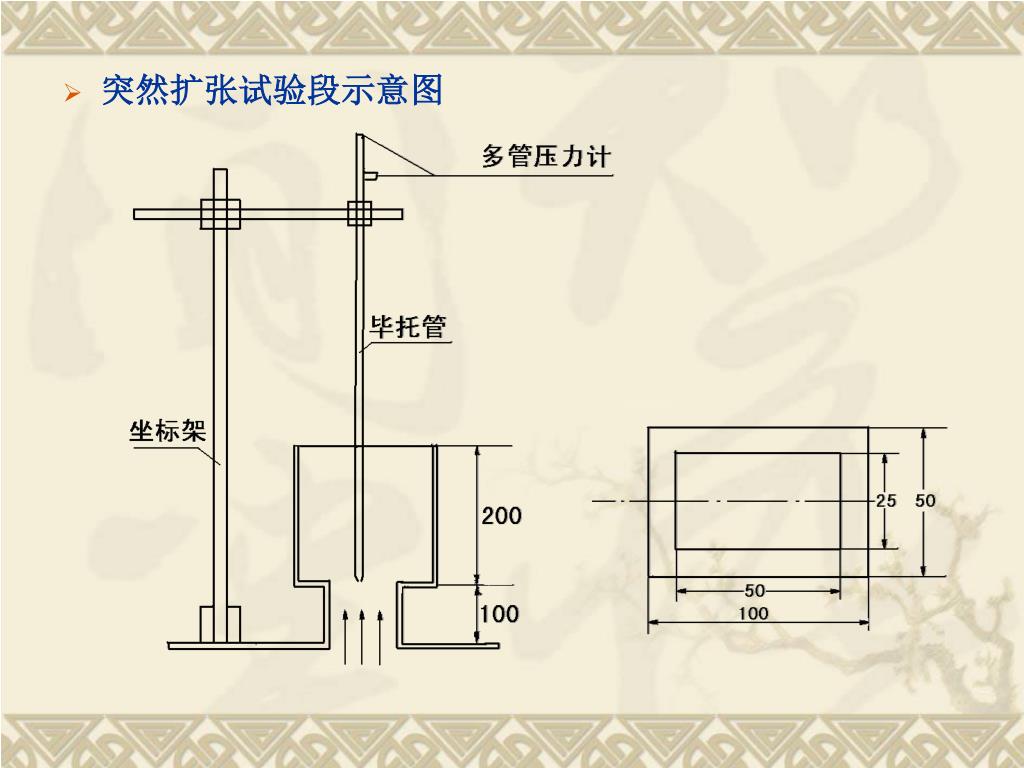

三、实验装置 • 实验设备包括：离心式风机、多管压力计、标准毕托管、三维坐标架、试验段等。

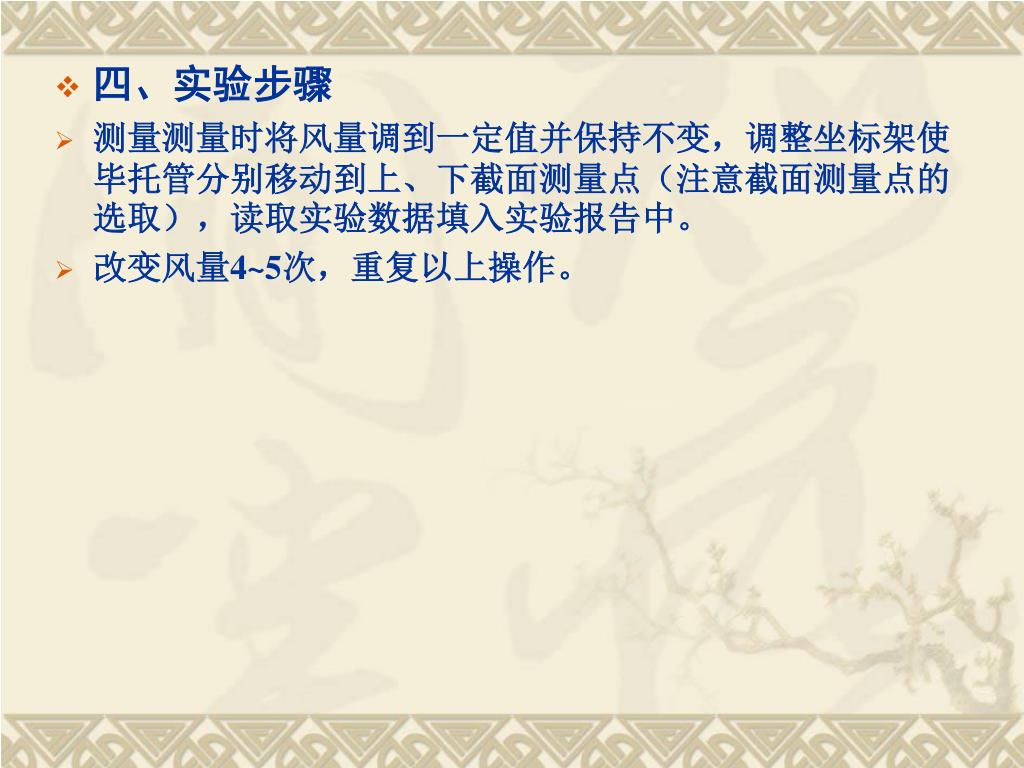

四、实验步骤 • 测量测量时将风量调到一定值并保持不变，调整坐标架使毕托管分别移动到上、下截面测量点（注意截面测量点的选取），读取实验数据填入实验报告中。 • 改变风量4~5次，重复以上操作。
五、实验数据记录 大气温度t= 空气密度ρ= 实验数据记录表 （单位mmH2O） • 六、实验分析 • 阻力系数K的含义是什么？ • K是否与流量有关？为什么？ • 分析K测与K计产生差别的原因。
