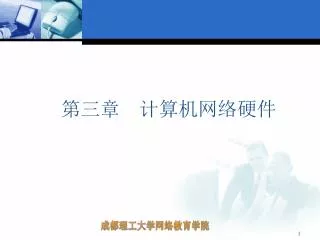

  1. 第三章计算机网络硬件 成都理工大学网络教育学院

  2. 主要内容 网卡(网络适配器) ▲ 3.1 调制解调器▲ 3.2 中继器 3.3 集线器▲ 3.4 交换机 3.5 网桥 ▲ 3.6 路由器 ▲ 3.7 网关 3.8 传输介质 3.9

  3. 学习重点 • 了解各种计算机硬件的基本作用 • 了解各种计算机硬件的基本工作 原理 • 掌握简单计算机硬件的安装过程

  4. 计算机网络硬件 • 计算机网卡 • 集线器(Hub) • 路由器(Router) • 交换机 • 专用数据传送设备 我们把计算机网卡、集线器(HUB)、路由器 (Router)、交换机称为计算机网络的主要设备。

  5. 网络适配器 构成计算机网络的基本设备之一

  6. 计算机网卡(构成计算机网络的基本设备之一)计算机网卡(构成计算机网络的基本设备之一)

  7. 网络适配器 • 计算机网卡的分类: • 网络接口上可分为:细缆口、粗缆口、双交线口、光缆口。 • 带宽上可分为:10兆网卡、100兆网卡、10/100自适应网卡、千兆网卡。 • 主板接口上可分为: ISA接口网卡、PCI接口网卡. EISA接口网卡、MCA接口网卡。 • ISA接口网卡为16位 • EISA接口网卡为32位 • PCI接口网卡为32位 • MCA网卡(IBM PS/2采用)

  8. Repeater Transmits data to all connected computers Hub Transmits data to all connected computers in a star topology 中继器与集线器 (Repeaters and Hubs) Repeater Hub

  9. 集线器(Hub)

  10. 集线器(Hub)接口

  11. 集线器(Hub)接口 集线器(HUB) 是计算机网络中常用的设备

  12. 集线器(Hub) • 集线器(HUB)主要分类: • 接口的数量多少 • 一般有:4口、8口、12口、24口、等。 • 带宽的大小: • 一般有:10兆、100兆、10/100自适应型、10/100兆混合型、1000兆等。 • 是否是智能型

  13. 网桥(Bridges) 网桥(Bridge)又称桥接器,它是连接两个局域网的一种存储转发设备。网桥能将一个较大的局域网分割为多个网段,或将两个以上的局域网互联为一个逻辑局域网,使局域网的所有用户都可访问服务器。

  14. 网桥(Bridges) Bridge MAC ADDRESS **************** **************** **************** **************** ****************

  15. 交换机(Switches) 交换机是一种存储转发设备,它和网桥一样是基于OSI参考模型的数据链路层操作的技术,是根据其发送帧中的终点MAC地址进行信息帧转发的。但与网桥相比,其转发的传输延时要比网桥小得多,接近于线速的水平。因此,可以把交换机看成是一种多端口的高速网桥。

  16. Switch 交换机(Switches)

  17. 交换机(Switches) • 常用交换机 Catalyst 5000 系列 Catalyst 3000 系列 Catalyst 2900 Catalyst 2800 Catalyst 2100 Catalyst 1600 Catalyst 1200 • Backbone/wiring closet • Modular • Multiple LAN technology Catalyst 1700 • Workgroup • Standalone • Desktop Catalyst 局域网交换机系列 独立台式 堆叠式

  18. 路由器(Routers) • 路由器是一个能把多个异种子网互联起来,形成一个综合性的通讯网络的一种网络设备。同时它还能对数据传送时进行最佳寻径、流量管理、数据过滤、负荷分流、负载均衡和冗余容错等;高挡的路由器还具有数据压缩、传送优先、数据加密等功能。

  19. 路由器(Routers) Router Router Router Router

  20. 路由器(Routers) 7513 7507 Cisco 路由器产品系列 7505 7000 7010 CoreRouters 4700 Cisco 7000 Series Performance 4500 4000 Cisco 4000 Series Cisco 2000 Series Cisco 1000 Series

  21. 网关(Gateways) 网关(Gateway)又称协议转换器,它工作在OSI参考模型的传输层或更高层。网关主要用于连接不同类型、不同体系结构且协议差别较大的网络,经协议转换,使不同的网络可以互相通信。网关的功能就是把信息重新进行包装以适应目标网络环境的要求,即网关能够改变信息数据的格式,使之符合接收端的数据要求。

  22. Ethernet Token Ring 网关(Gateways) Gateway

  23. Shielding 传输介质-双绞线 (Twisted-Pair Cable) • 等级: • 1类声音、2类4M、3类10M、4类16M、5类100M • 类型: • UTP(Unshielded Twisted Pair) :非屏蔽双绞线 • STP(Shielded Twisted Pair):屏蔽双绞线 • 连接器件 :RJ-45插头,电话用RJ-11插头 • RJ-45 • 头的 • 配线

  24. 传输介质-同轴电缆 (Coaxial Cables) Outer shield Insulation(PVC, Teflon) Conducting core Copper wire mesh or aluminum sleeve

  25. 传输介质-光纤 (Fiber Cable) 覆盖层 核心层 光纤连接器 保护层

  26. 红外线传输(Infrared Transmission) 窄带无线电传输 (Narrowband Radio Transmission) 无线传输媒体 Wireless Communication Devices

  27. 计算机网络与主机—终端联机 系统的不同 各种网络的拓扑结构的比较 光纤用于网络的优点 OSI参考模型和TCP/IP参考模 型的比较 课后思考
