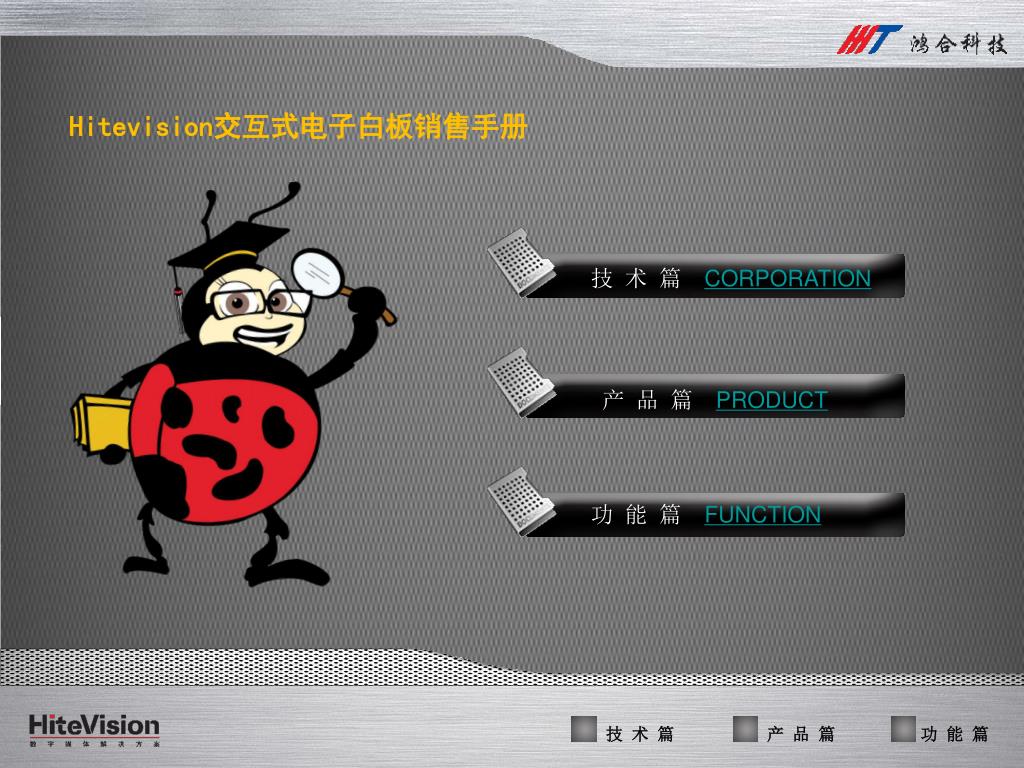

Hitevision 交互式电子白板 销售手册

技术篇CORPORATION 产品篇PRODUCT 功能篇FUNCTION Hitevision交互式电子白板销售手册技术篇产品篇功能篇

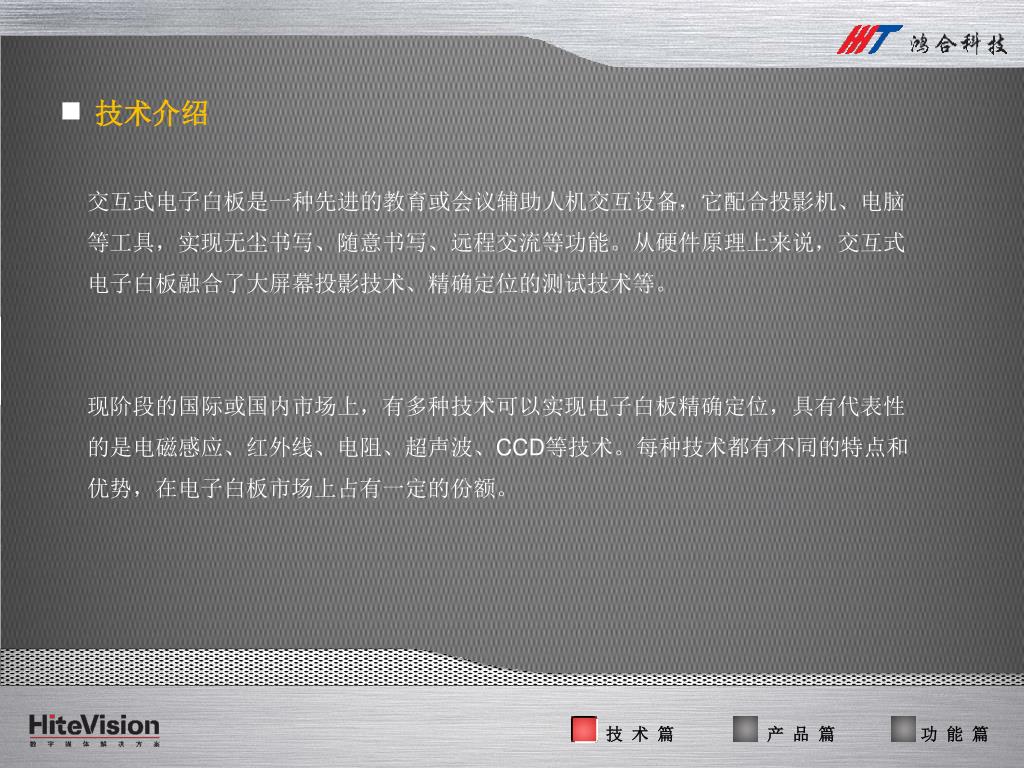

技术介绍 交互式电子白板是一种先进的教育或会议辅助人机交互设备，它配合投影机、电脑等工具，实现无尘书写、随意书写、远程交流等功能。从硬件原理上来说，交互式电子白板融合了大屏幕投影技术、精确定位的测试技术等。现阶段的国际或国内市场上，有多种技术可以实现电子白板精确定位，具有代表性的是电磁感应、红外线、电阻、超声波、CCD等技术。每种技术都有不同的特点和优势，在电子白板市场上占有一定的份额。技术篇产品篇功能篇

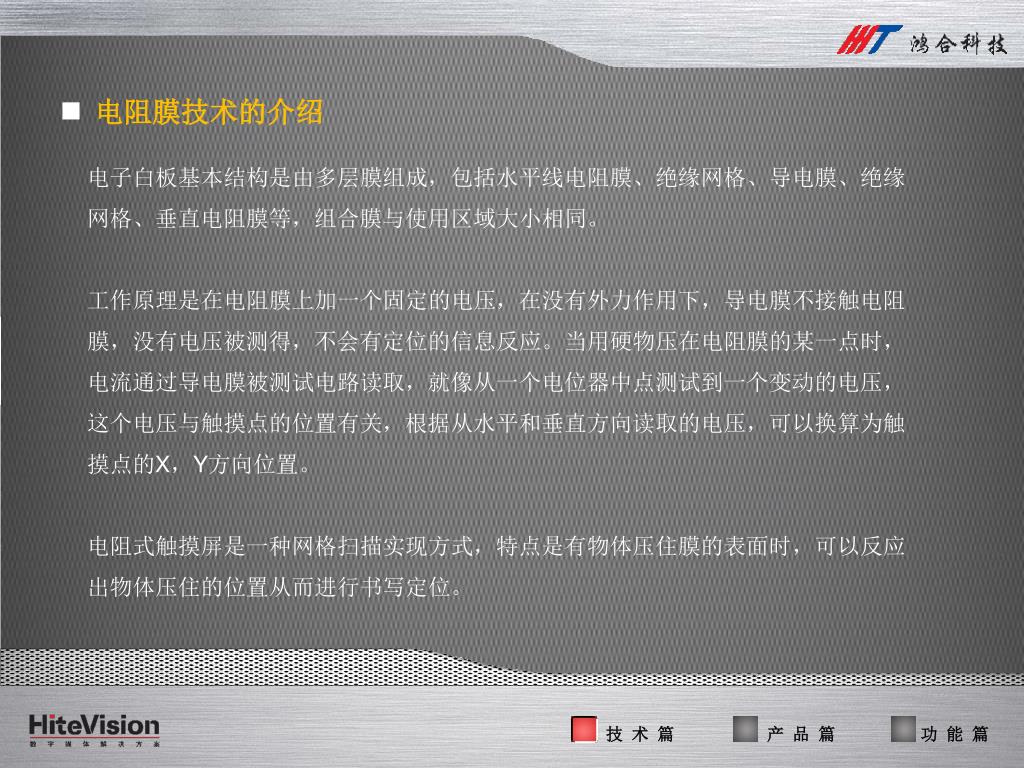

电阻膜技术的介绍 电子白板基本结构是由多层膜组成，包括水平线电阻膜、绝缘网格、导电膜、绝缘网格、垂直电阻膜等，组合膜与使用区域大小相同。工作原理是在电阻膜上加一个固定的电压，在没有外力作用下，导电膜不接触电阻膜，没有电压被测得，不会有定位的信息反应。当用硬物压在电阻膜的某一点时，电流通过导电膜被测试电路读取，就像从一个电位器中点测试到一个变动的电压，这个电压与触摸点的位置有关，根据从水平和垂直方向读取的电压，可以换算为触摸点的X，Y方向位置。电阻式触摸屏是一种网格扫描实现方式，特点是有物体压住膜的表面时，可以反应出物体压住的位置从而进行书写定位。技术篇产品篇功能篇

电阻膜技术的优劣势分析： 优势：１、定位相对准确２、无需专用笔，可做触摸操作劣势：１、书写较吃力，力度不够字迹显示不出来，影响书写流畅性２、怕划伤，板面电阻膜一旦划伤，直接影响正常使用３、反应速度较慢４、无法做超大面积目前市场情况：目前此技术的产品市场占有率呈快速下滑趋势，国内较少厂家采用此技术技术篇产品篇功能篇

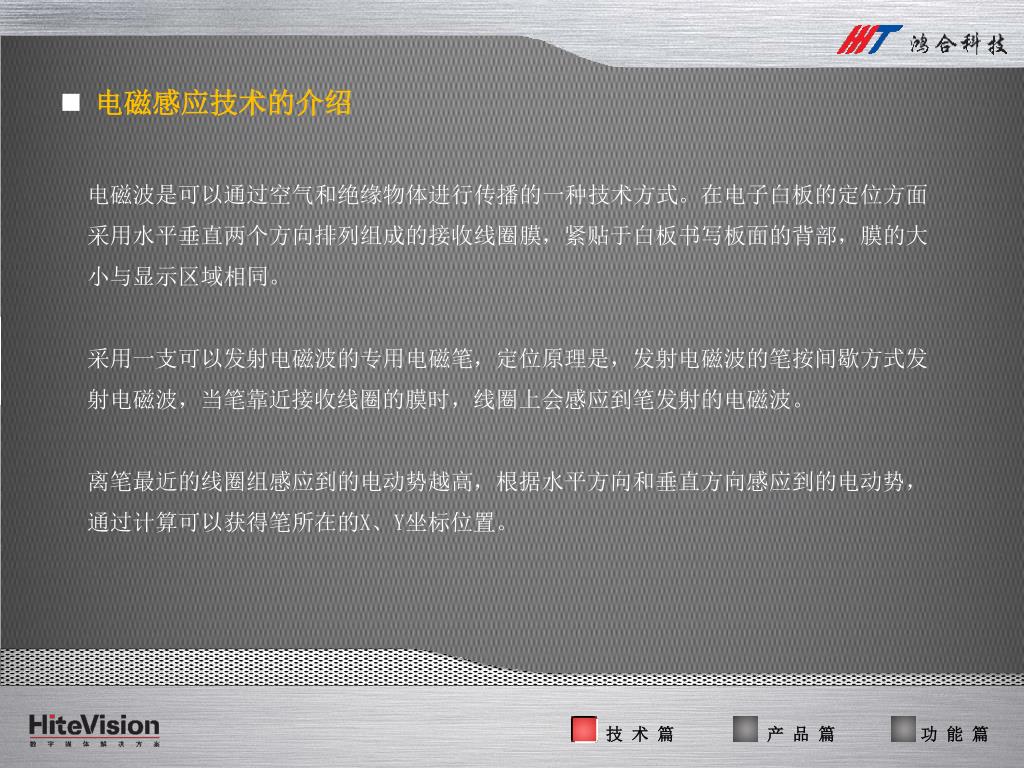

电磁感应技术的介绍　电磁波是可以通过空气和绝缘物体进行传播的一种技术方式。在电子白板的定位方面采用水平垂直两个方向排列组成的接收线圈膜，紧贴于白板书写板面的背部，膜的大小与显示区域相同。采用一支可以发射电磁波的专用电磁笔，定位原理是，发射电磁波的笔按间歇方式发射电磁波，当笔靠近接收线圈的膜时，线圈上会感应到笔发射的电磁波。离笔最近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得笔所在的X、Y坐标位置。技术篇产品篇功能篇

电磁感应技术的优劣势分析： 优势：1、定位相对准确2、书写过程中有压感，即根据书写的轻重不同，笔迹的粗细会不同 3、显示区域的均匀度较好劣势：1、必须使用专用笔才能书写，不能做触摸操作。不方便教学管理 2、反应速度不够快，书写笔迹有延时现象 3、怕划伤，板面背部磁感应线圈一旦被破坏，将直接导致定位书写失效4、难以实现超大面积的版面制作目前市场情况：早期电子白板常用的技术，目前市场份额相对稳定技术篇产品篇功能篇

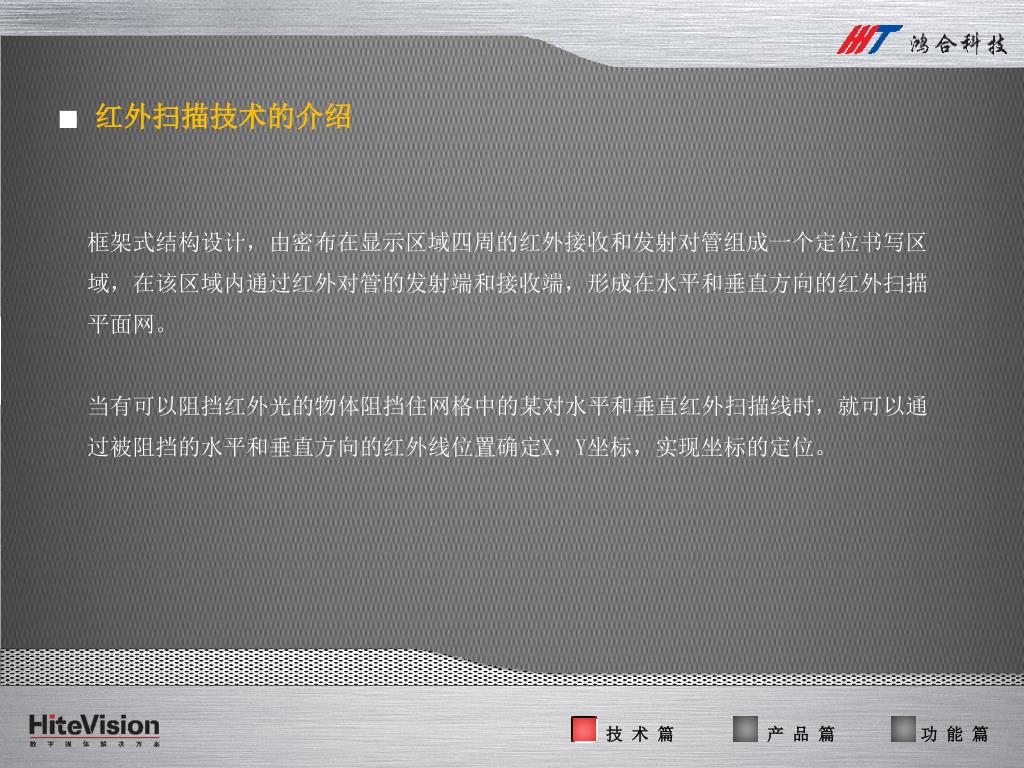

红外扫描技术的介绍 框架式结构设计，由密布在显示区域四周的红外接收和发射对管组成一个定位书写区域，在该区域内通过红外对管的发射端和接收端，形成在水平和垂直方向的红外扫描平面网。当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标，实现坐标的定位。技术篇产品篇功能篇

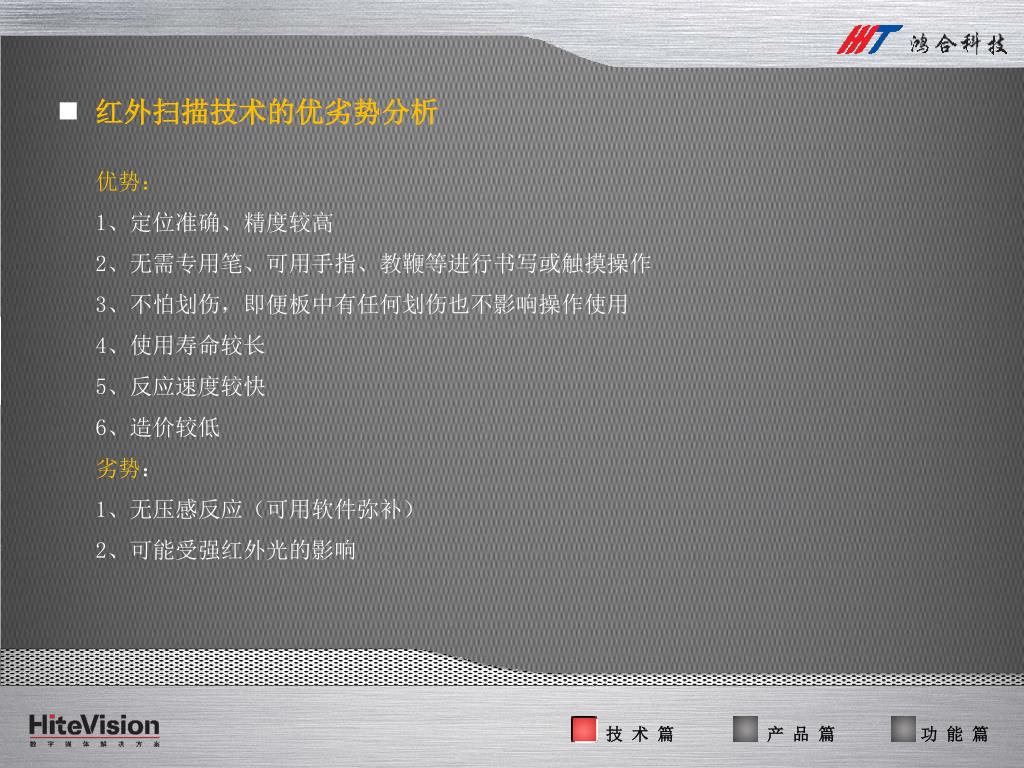

红外扫描技术的优劣势分析 优势：1、定位准确、精度较高2、无需专用笔、可用手指、教鞭等进行书写或触摸操作3、不怕划伤，即便板中有任何划伤也不影响操作使用4、使用寿命较长5、反应速度较快6、造价较低劣势：1、无压感反应（可用软件弥补）2、可能受强红外光的影响技术篇产品篇功能篇

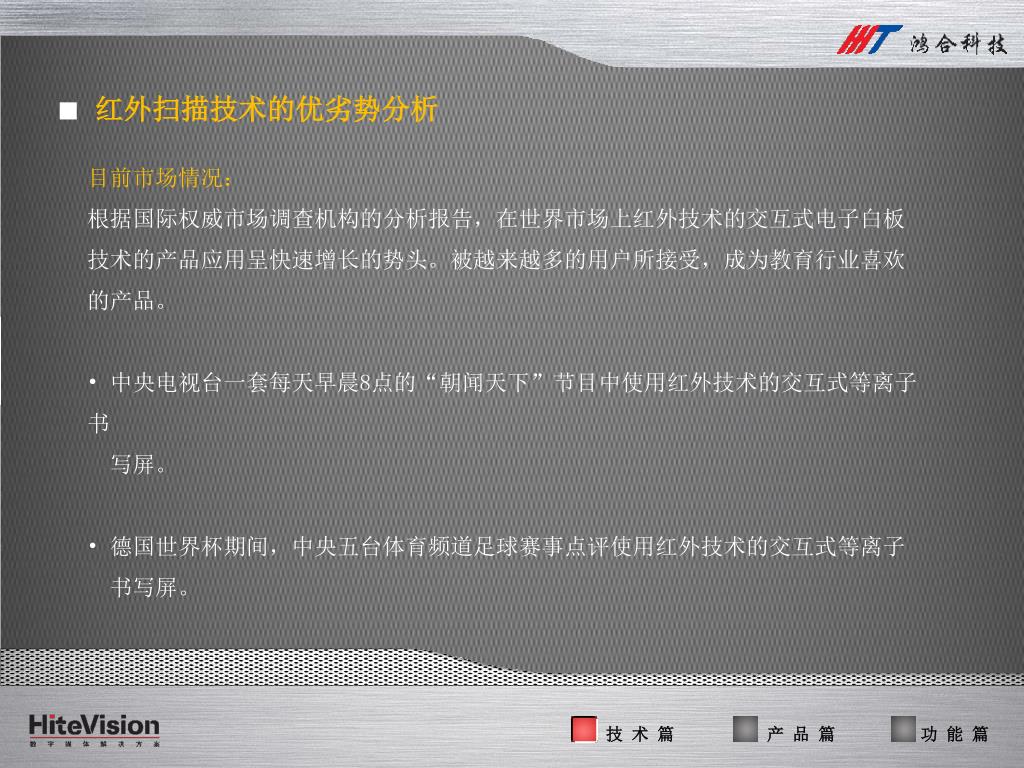

红外扫描技术的优劣势分析 • 目前市场情况： • 根据国际权威市场调查机构的分析报告，在世界市场上红外技术的交互式电子白板技术的产品应用呈快速增长的势头。被越来越多的用户所接受，成为教育行业喜欢的产品。 • 中央电视台一套每天早晨8点的“朝闻天下”节目中使用红外技术的交互式等离子书 • 写屏。 • 德国世界杯期间，中央五台体育频道足球赛事点评使用红外技术的交互式等离子 • 书写屏。技术篇产品篇功能篇

超声波技术的介绍 利用超声波的传输速度较慢的特性，根据超声波发射到接收时间计算出发射点到接收点的距离。使用在平面定位上的原理采用的是在屏幕的一边放置两个按固定距离分布的超声接收装置，用于定位的笔是一个超声波发射器，当笔移动在屏幕的表面时，所发射的超声波沿屏幕表面被接收器检测到，由收到超声波的时间可以换算出笔与两个接收器的距离。采用三点定位的原理，即根据三角形已知三个边长可以确定笔所在的顶点原理，计算出笔所在的位置坐标。是一种测距定位模式。技术篇产品篇功能篇

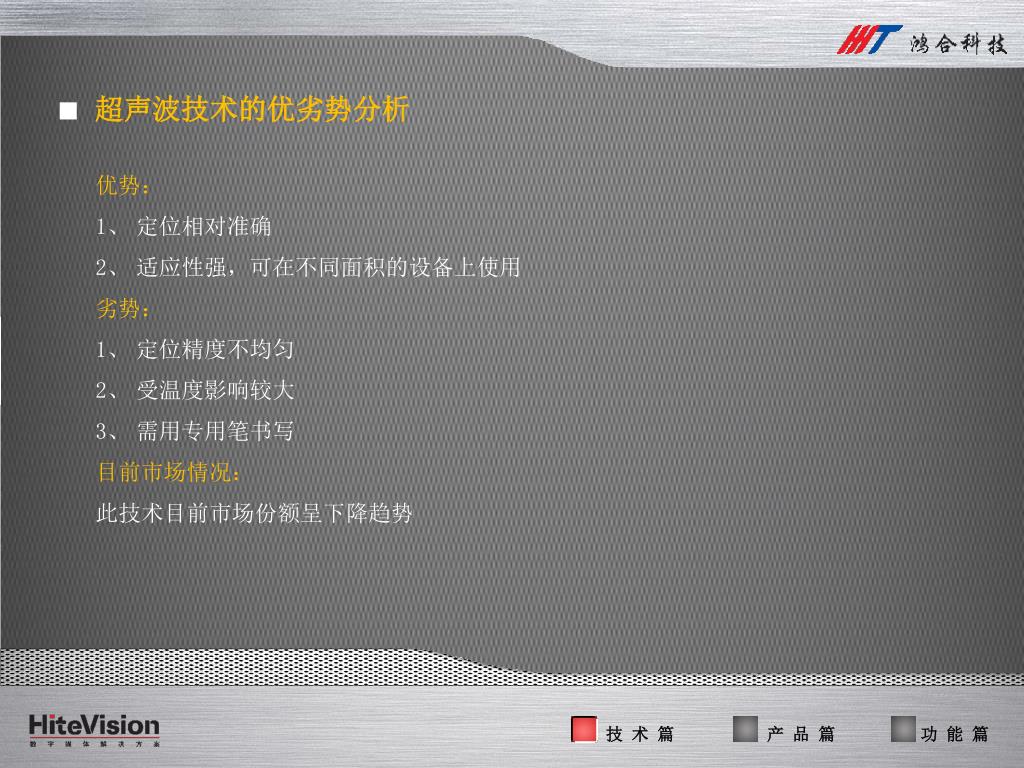

超声波技术的优劣势分析 优势：1、定位相对准确2、适应性强，可在不同面积的设备上使用劣势：1、定位精度不均匀2、受温度影响较大3、需用专用笔书写目前市场情况：此技术目前市场份额呈下降趋势技术篇产品篇功能篇

专业 卓越技术篇产品篇功能篇

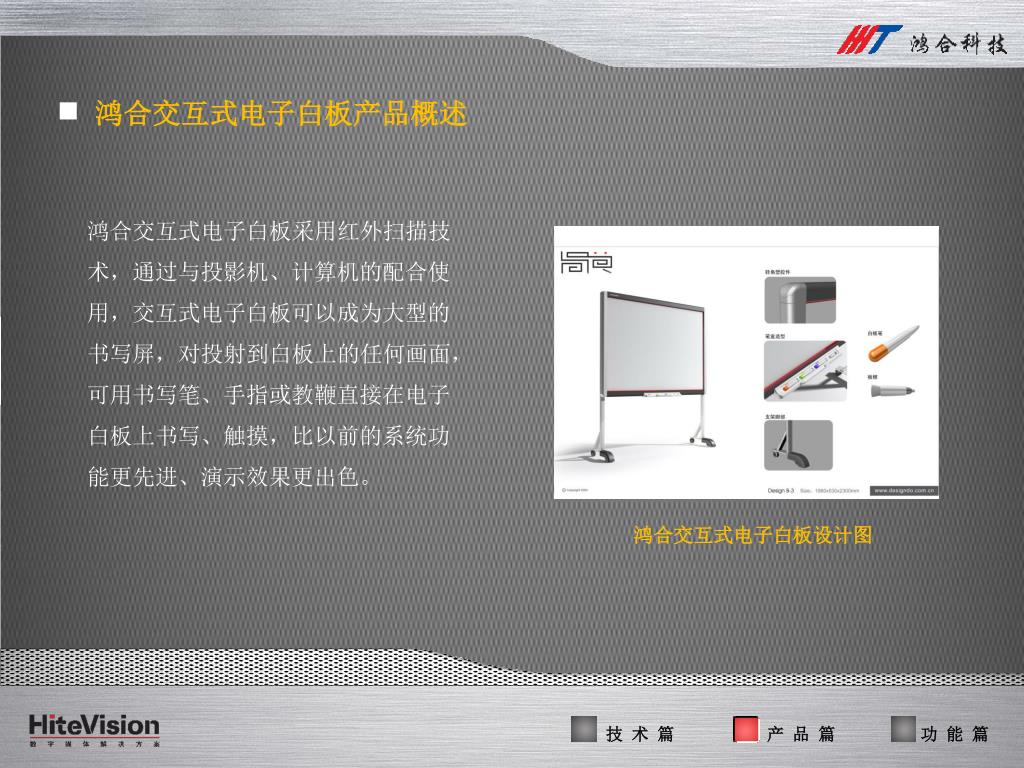

鸿合交互式电子白板产品概述 鸿合交互式电子白板采用红外扫描技术，通过与投影机、计算机的配合使用，交互式电子白板可以成为大型的书写屏，对投射到白板上的任何画面，可用书写笔、手指或教鞭直接在电子白板上书写、触摸，比以前的系统功能更先进、演示效果更出色。鸿合交互式电子白板设计图技术篇产品篇功能篇

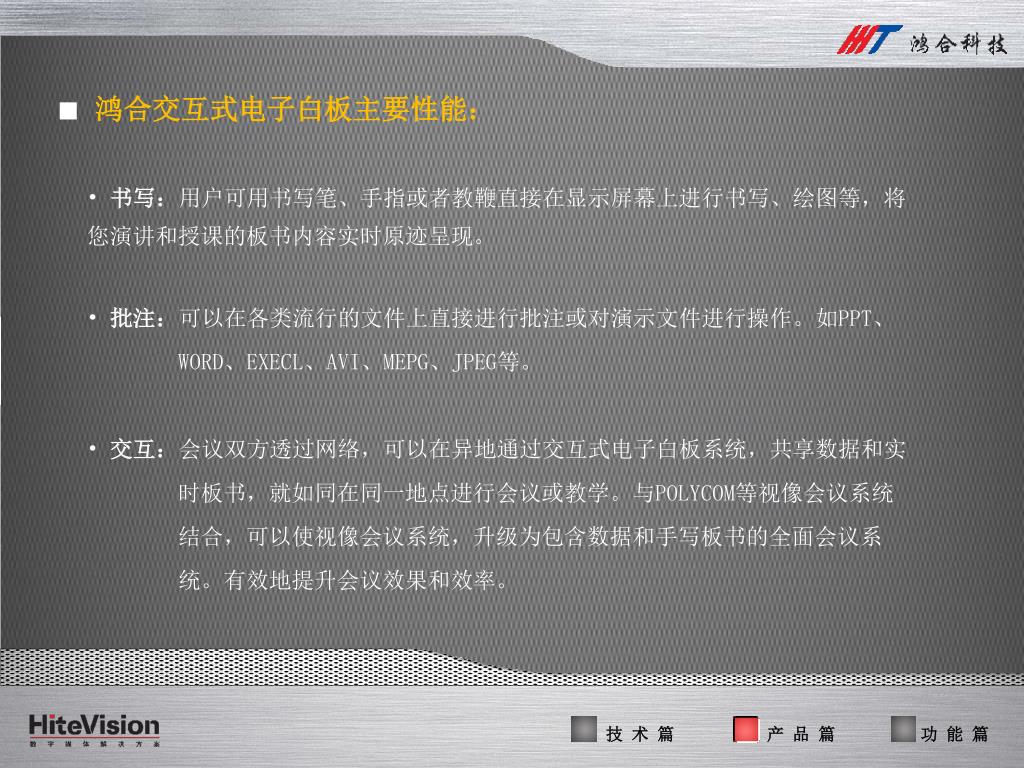

鸿合交互式电子白板主要性能： • 书写：用户可用书写笔、手指或者教鞭直接在显示屏幕上进行书写、绘图等，将您演讲和授课的板书内容实时原迹呈现。 • 批注：可以在各类流行的文件上直接进行批注或对演示文件进行操作。如PPT、 • WORD、EXECL、AVI、MEPG、JPEG等。 • 交互：会议双方透过网络，可以在异地通过交互式电子白板系统，共享数据和实 • 时板书，就如同在同一地点进行会议或教学。与POLYCOM等视像会议系统 • 结合，可以使视像会议系统，升级为包含数据和手写板书的全面会议系 • 统。有效地提升会议效果和效率。技术篇产品篇功能篇

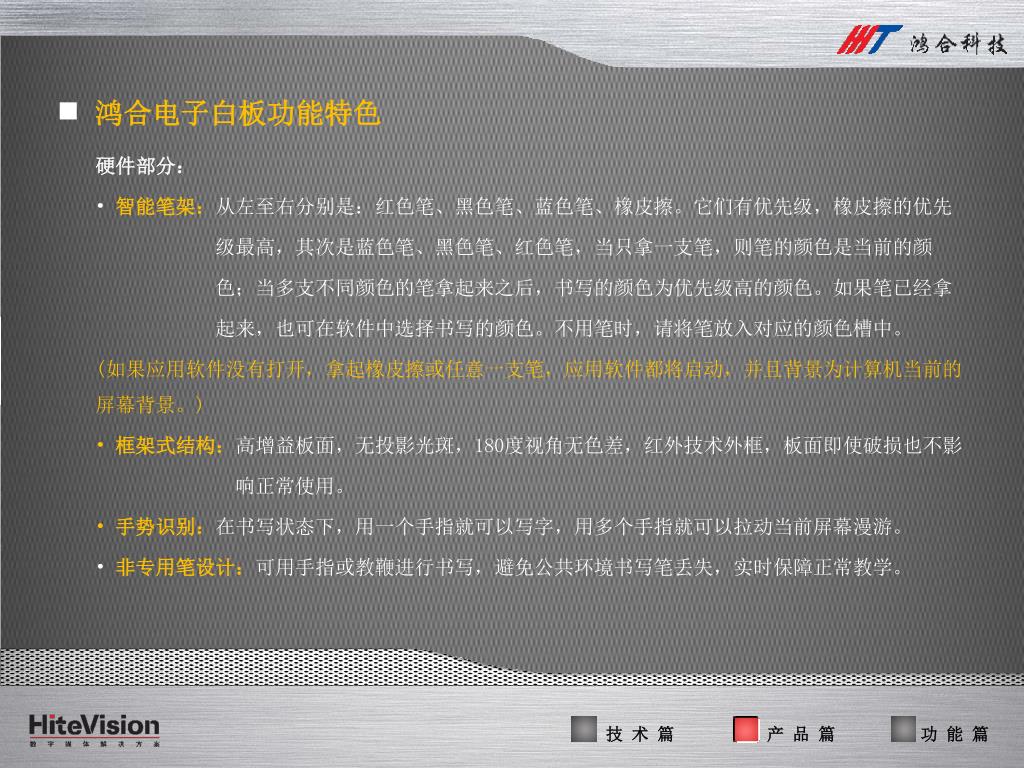

鸿合电子白板功能特色 • 硬件部分： • 智能笔架：从左至右分别是：红色笔、黑色笔、蓝色笔、橡皮擦。它们有优先级，橡皮擦的优先 • 级最高，其次是蓝色笔、黑色笔、红色笔，当只拿一支笔，则笔的颜色是当前的颜 • 色；当多支不同颜色的笔拿起来之后，书写的颜色为优先级高的颜色。如果笔已经拿 • 起来，也可在软件中选择书写的颜色。不用笔时，请将笔放入对应的颜色槽中。 • (如果应用软件没有打开，拿起橡皮擦或任意一支笔，应用软件都将启动，并且背景为计算机当前的屏幕背景。) • 框架式结构：高增益板面，无投影光斑，180度视角无色差，红外技术外框，板面即使破损也不影 • 响正常使用。 • 手势识别：在书写状态下，用一个手指就可以写字，用多个手指就可以拉动当前屏幕漫游。 • 非专用笔设计：可用手指或教鞭进行书写，避免公共环境书写笔丢失，实时保障正常教学。技术篇产品篇功能篇

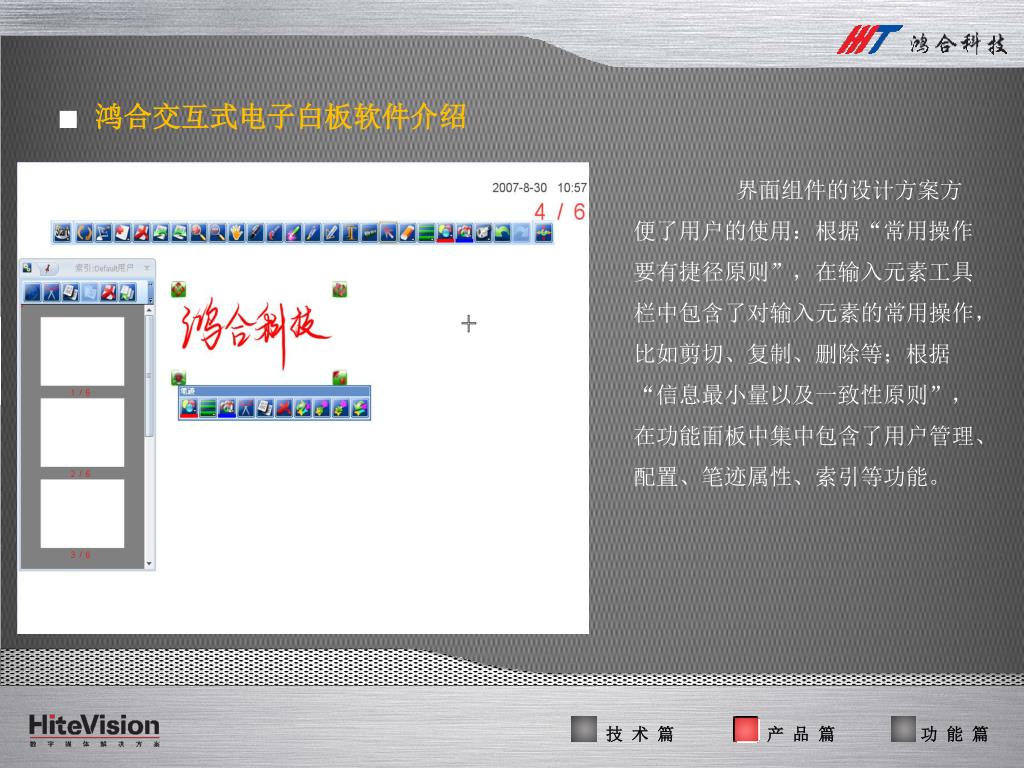

鸿合交互式电子白板软件介绍 界面组件的设计方案方便了用户的使用：根据“常用操作要有捷径原则”，在输入元素工具栏中包含了对输入元素的常用操作，比如剪切、复制、删除等；根据“信息最小量以及一致性原则”，在功能面板中集中包含了用户管理、配置、笔迹属性、索引等功能。技术篇产品篇功能篇

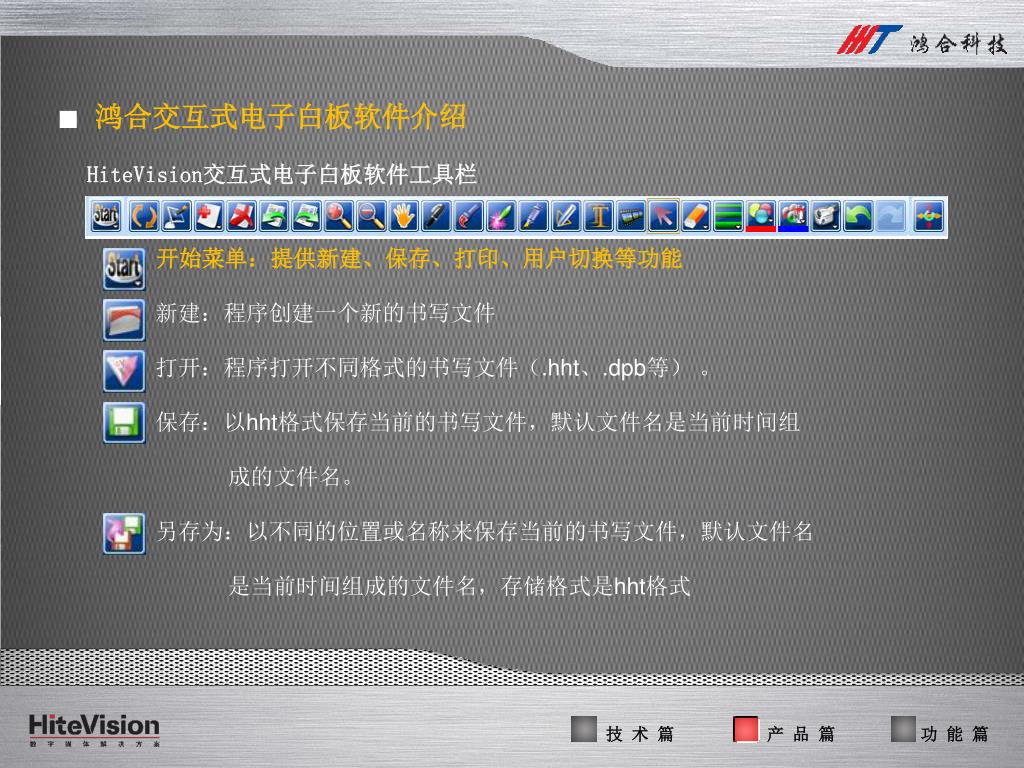

鸿合交互式电子白板软件介绍 HiteVision交互式电子白板软件工具栏开始菜单：提供新建、保存、打印、用户切换等功能新建：程序创建一个新的书写文件打开：程序打开不同格式的书写文件（.hht、.dpb等）。保存：以hht格式保存当前的书写文件，默认文件名是当前时间组成的文件名。另存为：以不同的位置或名称来保存当前的书写文件，默认文件名是当前时间组成的文件名，存储格式是hht格式技术篇产品篇功能篇

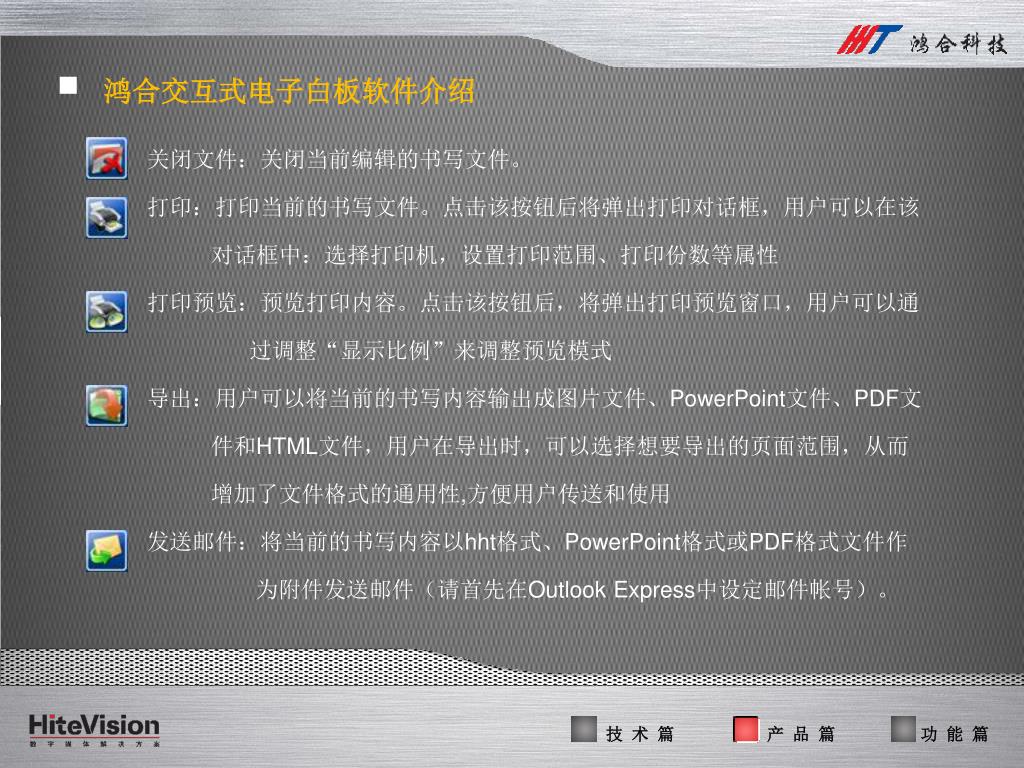

鸿合交互式电子白板软件介绍 关闭文件：关闭当前编辑的书写文件。打印：打印当前的书写文件。点击该按钮后将弹出打印对话框，用户可以在该对话框中：选择打印机，设置打印范围、打印份数等属性打印预览：预览打印内容。点击该按钮后，将弹出打印预览窗口，用户可以通过调整“显示比例”来调整预览模式导出：用户可以将当前的书写内容输出成图片文件、PowerPoint文件、PDF文件和HTML文件，用户在导出时，可以选择想要导出的页面范围，从而增加了文件格式的通用性,方便用户传送和使用发送邮件：将当前的书写内容以hht格式、PowerPoint格式或PDF格式文件作为附件发送邮件（请首先在Outlook Express中设定邮件帐号）。技术篇产品篇功能篇

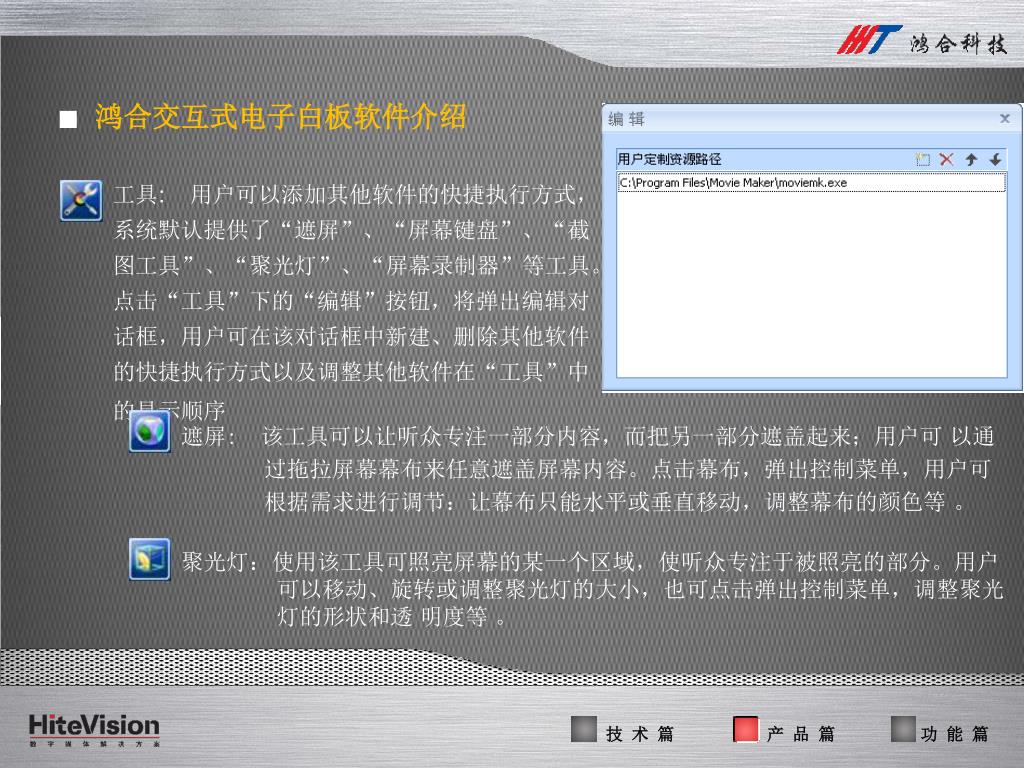

鸿合交互式电子白板软件介绍 工具: 用户可以添加其他软件的快捷执行方式，系统默认提供了“遮屏”、“屏幕键盘”、“截图工具”、“聚光灯”、“屏幕录制器”等工具。点击“工具”下的“编辑”按钮，将弹出编辑对话框，用户可在该对话框中新建、删除其他软件的快捷执行方式以及调整其他软件在“工具”中的显示顺序遮屏: 该工具可以让听众专注一部分内容，而把另一部分遮盖起来；用户可以通过拖拉屏幕幕布来任意遮盖屏幕内容。点击幕布，弹出控制菜单，用户可根据需求进行调节：让幕布只能水平或垂直移动，调整幕布的颜色等。聚光灯：使用该工具可照亮屏幕的某一个区域，使听众专注于被照亮的部分。用户可以移动、旋转或调整聚光灯的大小，也可点击弹出控制菜单，调整聚光灯的形状和透明度等。技术篇产品篇功能篇

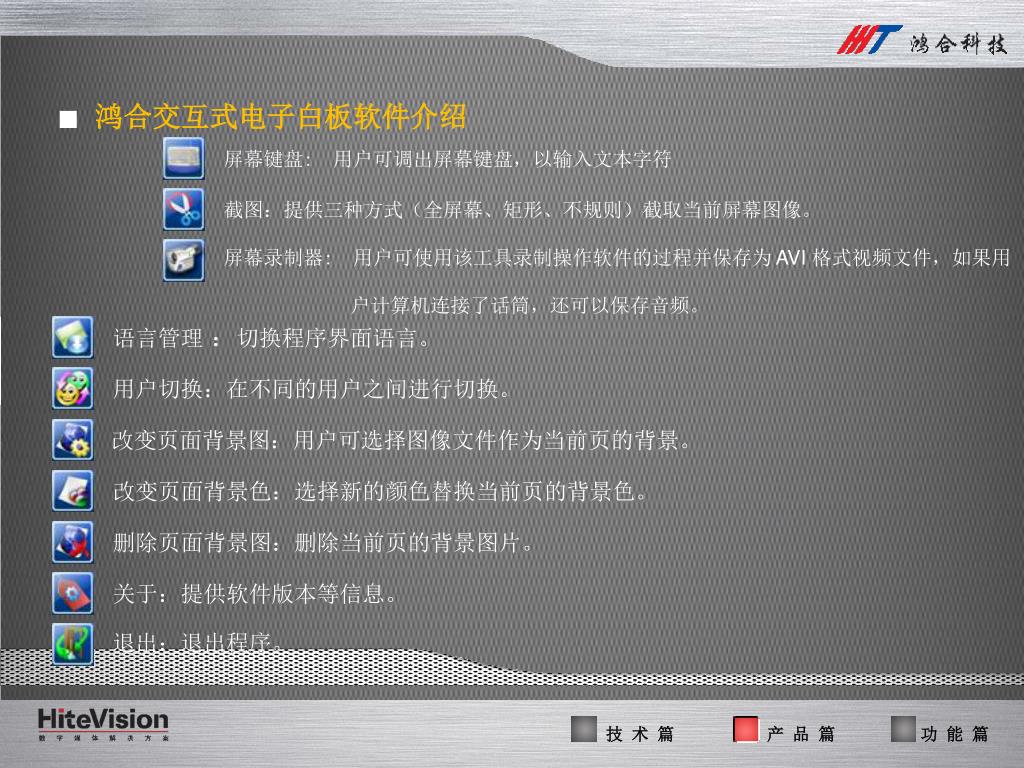

鸿合交互式电子白板软件介绍 屏幕键盘: 用户可调出屏幕键盘，以输入文本字符截图：提供三种方式（全屏幕、矩形、不规则）截取当前屏幕图像。屏幕录制器: 用户可使用该工具录制操作软件的过程并保存为 AVI 格式视频文件，如果用户计算机连接了话筒，还可以保存音频。语言管理：切换程序界面语言。用户切换：在不同的用户之间进行切换。改变页面背景图：用户可选择图像文件作为当前页的背景。改变页面背景色：选择新的颜色替换当前页的背景色。删除页面背景图：删除当前页的背景图片。关于：提供软件版本等信息。退出：退出程序。技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 显示或隐藏程序主窗口：当隐藏主窗口时，主工具栏将自动转成“桌面模式主工具栏”：屏幕批注按钮：将程序主窗口透明处理，使用户可以对桌面和其它软件进行批注。系统采用了鼠标和笔的无缝切换：当用户单击时，进行鼠标单击操；当用户双击时，进行鼠标双击操作；当用户落笔经过一段时间，进行鼠标右键操作；当用户落笔并移动时，进行书写批注操作。 “屏幕批注”的一个主要功能是对Office文档进行批注在“屏幕批注”状态下如果是对Word、PowerPoint或Excel文件进行批注，主工具栏将会自动转成“Office模式主工具栏”：此时用户通过点击“嵌入批注内容”按钮可将批注内容嵌入到Office文件中。同样在“屏幕批注”状态下，可对放映中的PowerPoint文件进行批注操作：可对 PowerPoint放映进行前翻页、后翻页、结束PowerPoint放映，嵌入批注内容等操作技术篇产品篇功能篇

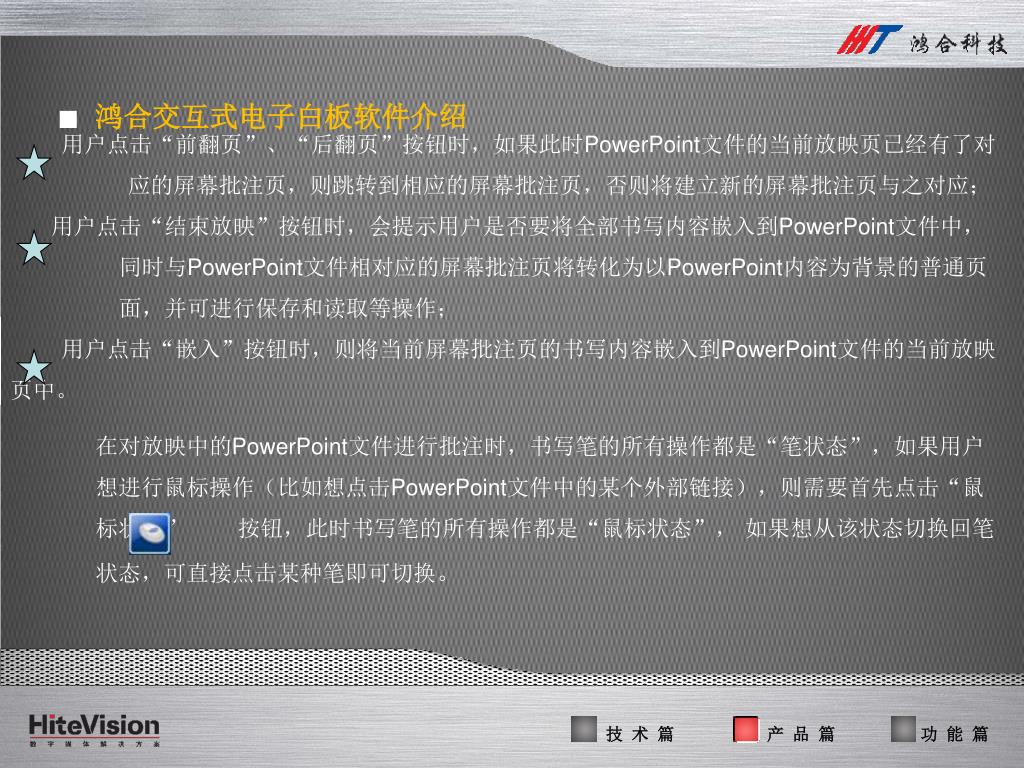

鸿合交互式电子白板软件介绍 用户点击“前翻页”、“后翻页”按钮时，如果此时PowerPoint文件的当前放映页已经有了对应的屏幕批注页，则跳转到相应的屏幕批注页，否则将建立新的屏幕批注页与之对应；用户点击“结束放映”按钮时，会提示用户是否要将全部书写内容嵌入到PowerPoint文件中，同时与PowerPoint文件相对应的屏幕批注页将转化为以PowerPoint内容为背景的普通页面，并可进行保存和读取等操作；用户点击“嵌入”按钮时，则将当前屏幕批注页的书写内容嵌入到PowerPoint文件的当前放映页中。在对放映中的PowerPoint文件进行批注时，书写笔的所有操作都是“笔状态”，如果用户想进行鼠标操作（比如想点击PowerPoint文件中的某个外部链接），则需要首先点击“鼠标状态” 按钮，此时书写笔的所有操作都是“鼠标状态”，如果想从该状态切换回笔状态，可直接点击某种笔即可切换。技术篇产品篇功能篇

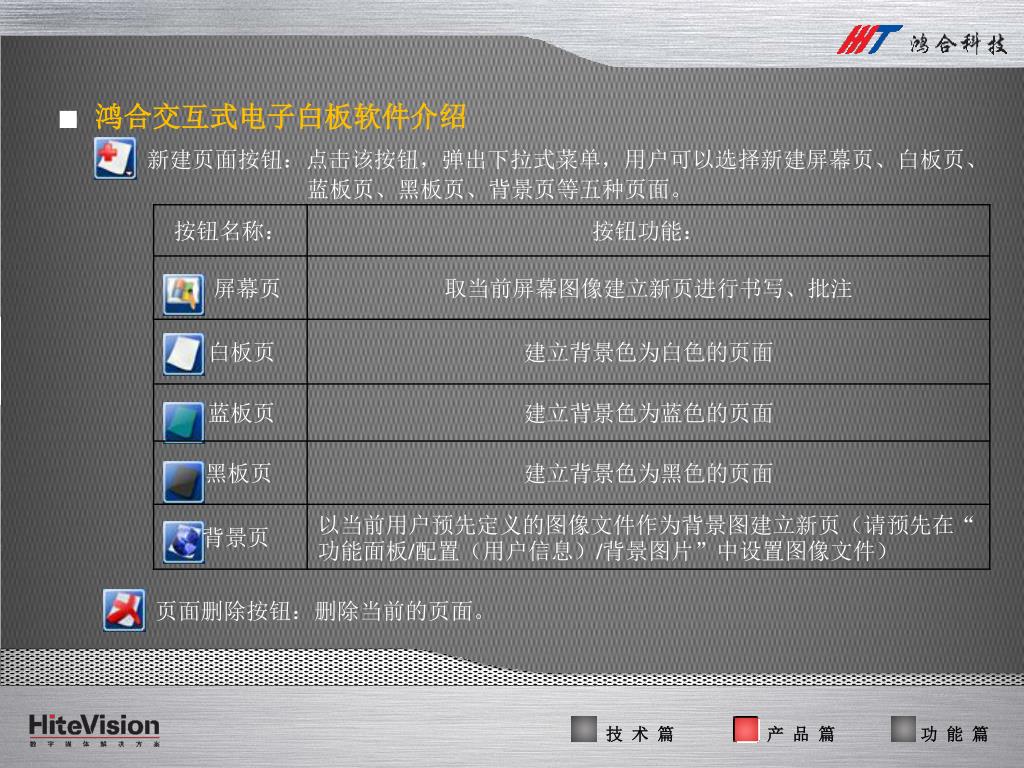

鸿合交互式电子白板软件介绍 新建页面按钮：点击该按钮，弹出下拉式菜单，用户可以选择新建屏幕页、白板页、蓝板页、黑板页、背景页等五种页面。页面删除按钮：删除当前的页面。技术篇产品篇功能篇

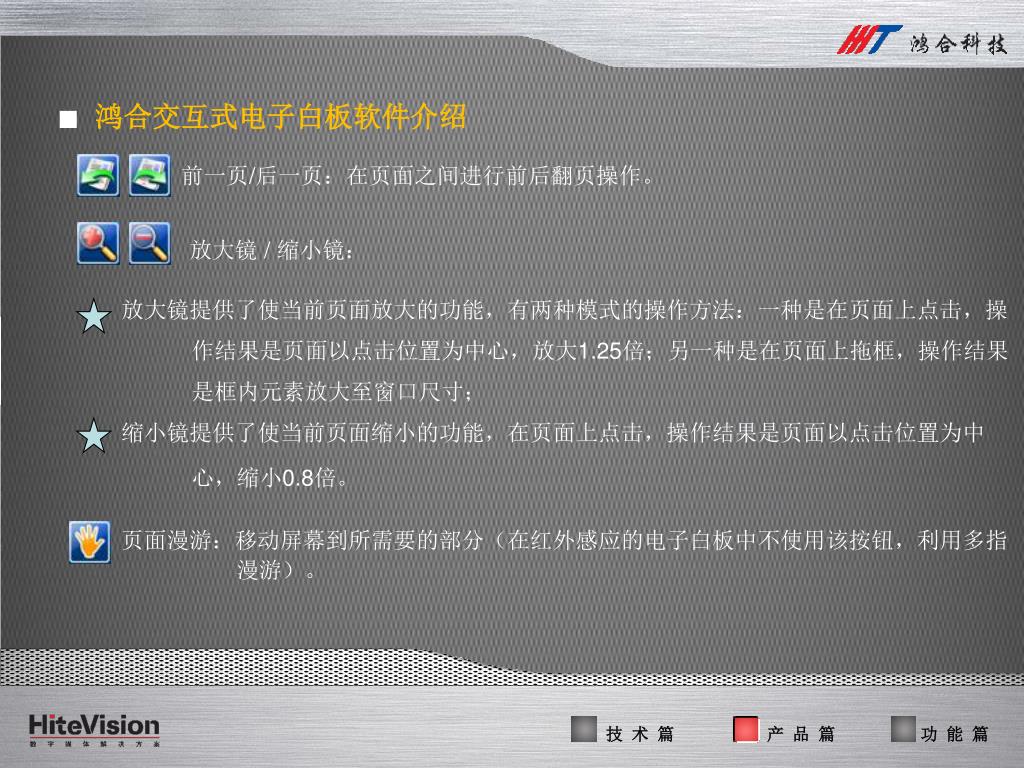

鸿合交互式电子白板软件介绍 前一页/后一页：在页面之间进行前后翻页操作。放大镜 / 缩小镜：放大镜提供了使当前页面放大的功能，有两种模式的操作方法：一种是在页面上点击，操作结果是页面以点击位置为中心，放大1.25倍；另一种是在页面上拖框，操作结果是框内元素放大至窗口尺寸；缩小镜提供了使当前页面缩小的功能，在页面上点击，操作结果是页面以点击位置为中心，缩小0.8倍。页面漫游：移动屏幕到所需要的部分（在红外感应的电子白板中不使用该按钮，利用多指漫游）。技术篇产品篇功能篇

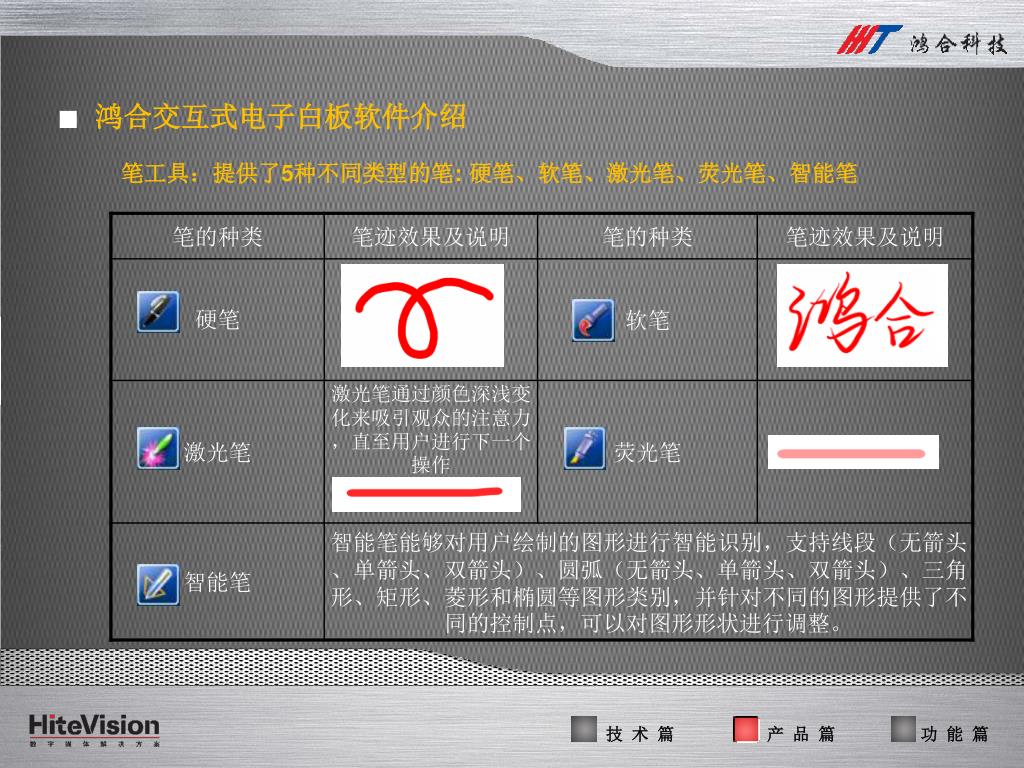

鸿合交互式电子白板软件介绍 笔工具：提供了5种不同类型的笔: 硬笔、软笔、激光笔、荧光笔、智能笔技术篇产品篇功能篇

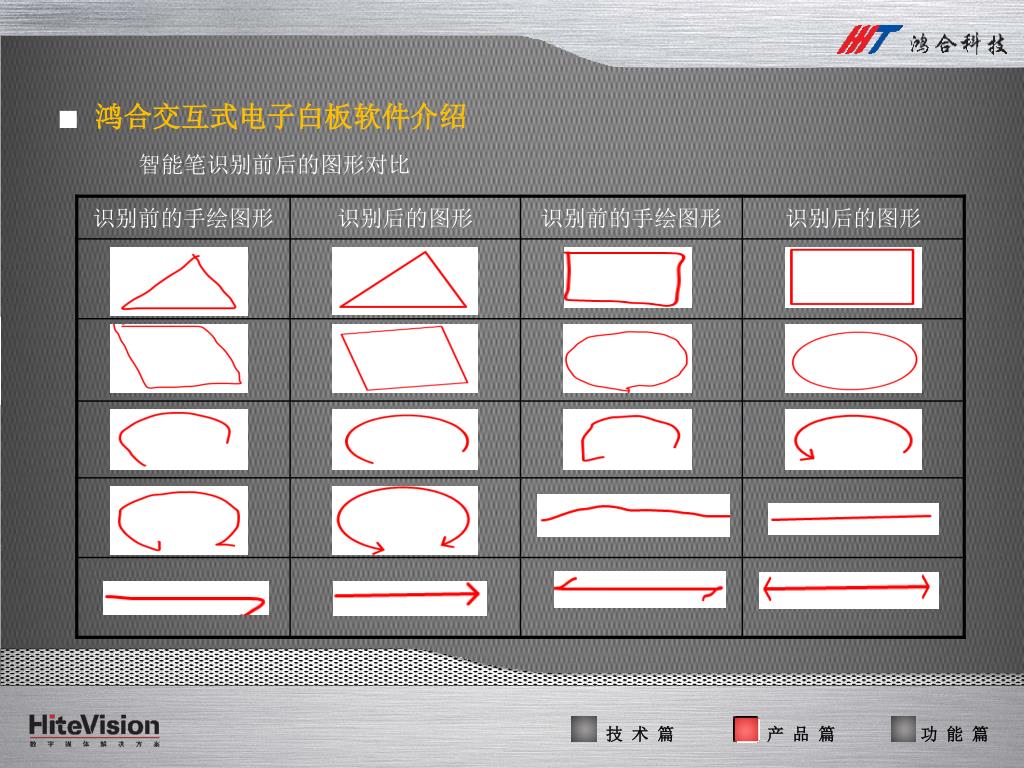

鸿合交互式电子白板软件介绍 智能笔识别前后的图形对比技术篇产品篇功能篇

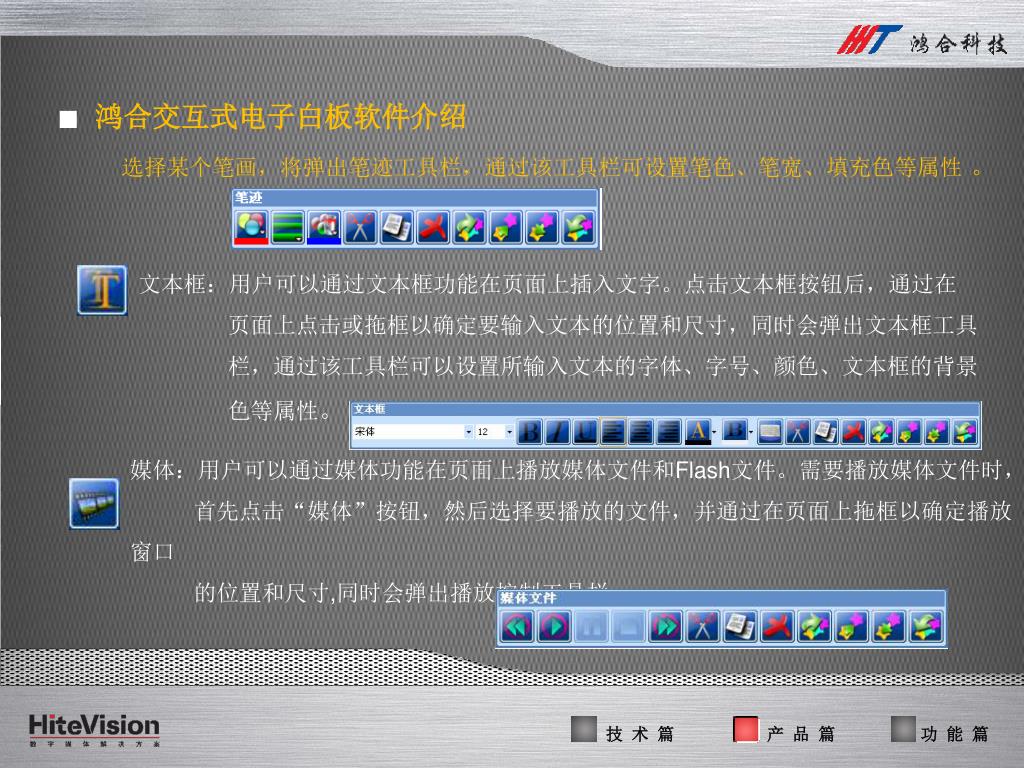

鸿合交互式电子白板软件介绍 选择某个笔画，将弹出笔迹工具栏，通过该工具栏可设置笔色、笔宽、填充色等属性。文本框：用户可以通过文本框功能在页面上插入文字。点击文本框按钮后，通过在页面上点击或拖框以确定要输入文本的位置和尺寸，同时会弹出文本框工具栏，通过该工具栏可以设置所输入文本的字体、字号、颜色、文本框的背景色等属性。媒体：用户可以通过媒体功能在页面上播放媒体文件和Flash文件。需要播放媒体文件时，首先点击“媒体”按钮，然后选择要播放的文件，并通过在页面上拖框以确定播放窗口的位置和尺寸,同时会弹出播放控制工具栏。技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 选择：可对页面上的对象进行选取操作，根据选中对象类型的不同，有不同的编辑操作。橡皮擦工具：提供三种类型的删除操作：区域删除、清页、点删除：点删除的效果技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 调整笔迹属性的相关按钮：调整宽度和线型：调整笔画对象或点删除轨迹的宽度，同时可选择笔画对象的线型。点击该按钮，弹出对话框如左图所示：通过“细”“中”“粗”按钮或者滑杆来调整笔画或点删除轨迹的宽度显隐预览区域按钮给笔画选择不同的线型技术篇产品篇功能篇

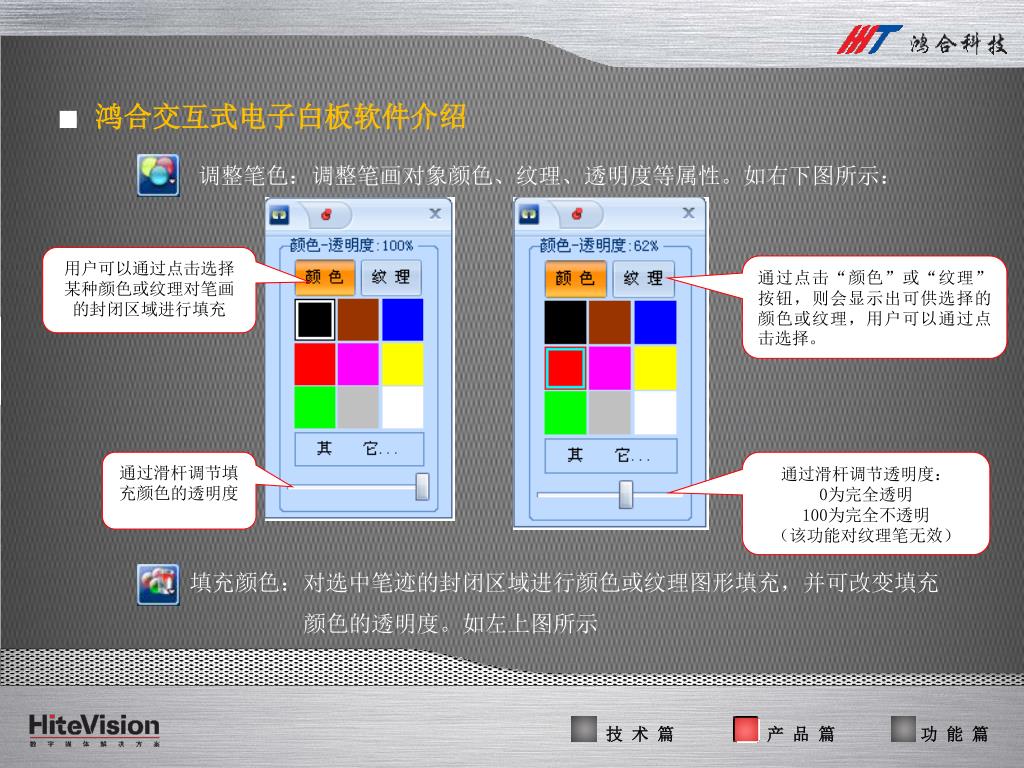

鸿合交互式电子白板软件介绍 调整笔色：调整笔画对象颜色、纹理、透明度等属性。如右下图所示：用户可以通过点击选择某种颜色或纹理对笔画的封闭区域进行填充通过点击“颜色”或“纹理”按钮，则会显示出可供选择的颜色或纹理，用户可以通过点击选择。通过滑杆调节填充颜色的透明度通过滑杆调节透明度： 0为完全透明 100为完全不透明（该功能对纹理笔无效）填充颜色：对选中笔迹的封闭区域进行颜色或纹理图形填充，并可改变填充颜色的透明度。如左上图所示技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 笔迹属性的预览区域 ”显示预览区域“按钮：显示或隐藏笔迹属性的预览区域。上面三个对话框均隐藏了笔迹属性的预览区域，点击该按钮则会显示出笔迹属性的预览区域，如下图所示。用户在调整笔迹属性时，可以实时的在预览区域中看到调整后的笔迹效果。撤消：取消做过的操作重做：恢复用“撤销”按钮取消的操作技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 自定义文件的录制：用户可将操作软件的过程和语音录制成dpb格式的文件，并可观看该文件。自定义文件录制的优点在于：需要存储的数据量很小，并且在回放过程中用户可自己控制播放的进度等。用户可在下拉菜单中点击“录制按钮” 和“停止按钮” 来录制自定义文件，点击“保存”按钮将录制的自定义文件保存为dpb格式的文件。用户有两种方式来观看已经录制好的自定义文件：点击“回放”按钮，或者通过开始菜单中的“打开”按钮来打开某个dpb格式的文件。在观看自定义文件过程中，系统会弹出控制工具栏。用户可以对播放过程进行控制，同时给出了当前回放的命令距离下个命令的时间间隔。如果时间间隔很长，而用户又不愿意等待，可以点击“下一个命令”按钮直接跳转到下个命令，同时语音也会跳转到相应的位置。技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 编辑工具栏：可通过编辑工具栏对选中的输入元素进行剪切、复制、删除、改变显示层次等操作。粘贴工具：用户需要进行粘贴操作，首先点击粘贴按钮，然后在页面中点击某个点，则以该点作为要粘贴对象包围盒的左上角进行粘贴。同样用户也可以清除剪贴板内容。伸缩主工具栏：用户对主工具栏可以进行移动、旋转、伸缩等操作。移动主工具栏：点击主工具栏上任意按钮，然后拖动即可；旋转主工具栏：点击“伸缩主工具栏”按钮，然后将其旋转一段距离，可改变主工具栏水平或垂直放置方向；伸缩主工具栏：点击“伸缩主工具栏”按钮，然后将其沿主工具栏方向移动，可改变主工具栏的长度。技术篇产品篇功能篇

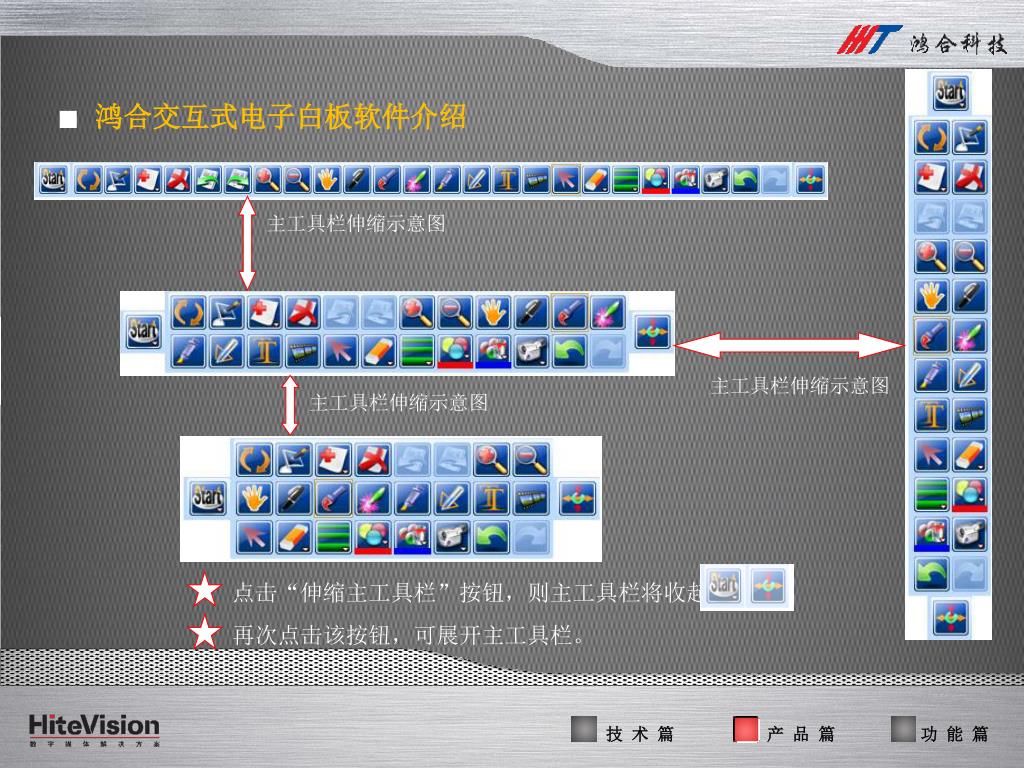

鸿合交互式电子白板软件介绍 主工具栏伸缩示意图主工具栏伸缩示意图主工具栏伸缩示意图点击“伸缩主工具栏”按钮，则主工具栏将收起：再次点击该按钮，可展开主工具栏。技术篇产品篇功能篇

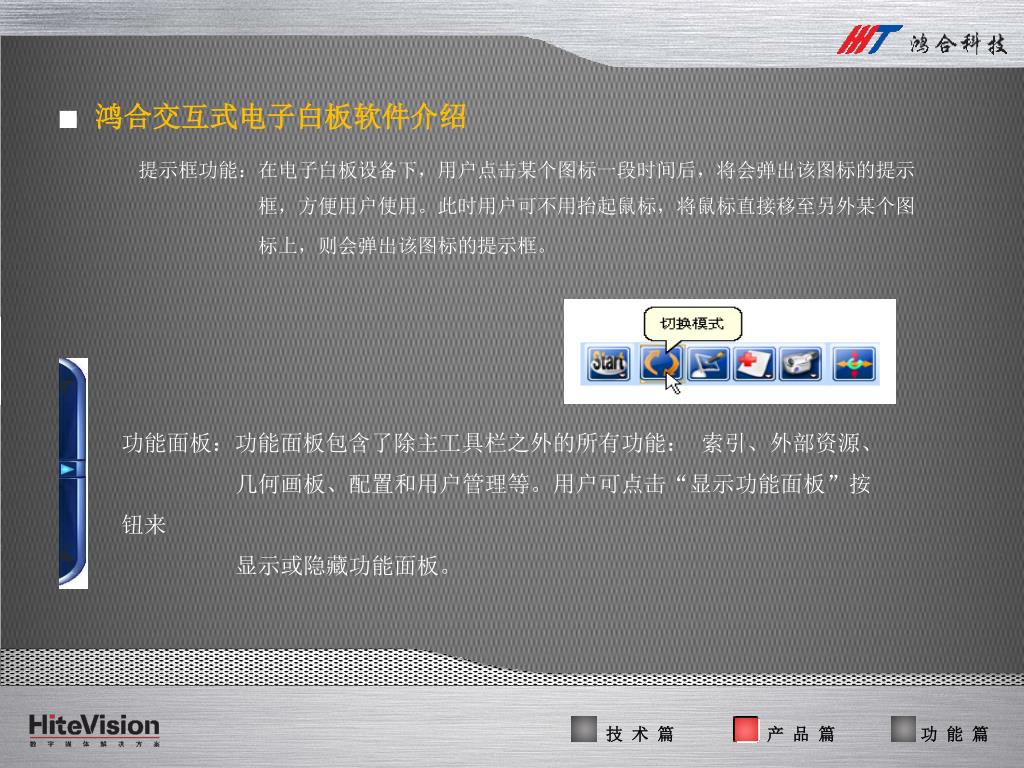

鸿合交互式电子白板软件介绍 提示框功能：在电子白板设备下，用户点击某个图标一段时间后，将会弹出该图标的提示框，方便用户使用。此时用户可不用抬起鼠标，将鼠标直接移至另外某个图标上，则会弹出该图标的提示框。功能面板：功能面板包含了除主工具栏之外的所有功能：索引、外部资源、几何画板、配置和用户管理等。用户可点击“显示功能面板”按钮来显示或隐藏功能面板。技术篇产品篇功能篇

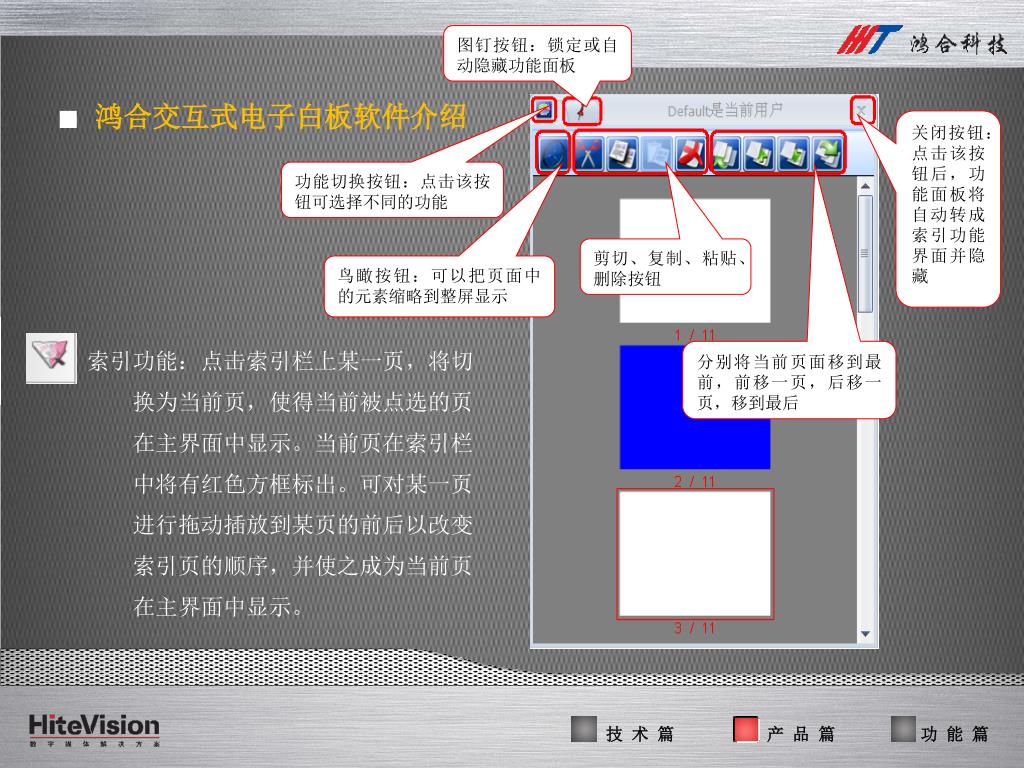

图钉按钮：锁定或自动隐藏功能面板 鸿合交互式电子白板软件介绍关闭按钮：点击该按钮后，功能面板将自动转成索引功能界面并隐藏功能切换按钮：点击该按钮可选择不同的功能剪切、复制、粘贴、删除按钮鸟瞰按钮：可以把页面中的元素缩略到整屏显示索引功能：点击索引栏上某一页，将切换为当前页，使得当前被点选的页在主界面中显示。当前页在索引栏中将有红色方框标出。可对某一页进行拖动插放到某页的前后以改变索引页的顺序，并使之成为当前页在主界面中显示。分别将当前页面移到最前，前移一页，后移一页，移到最后技术篇产品篇功能篇

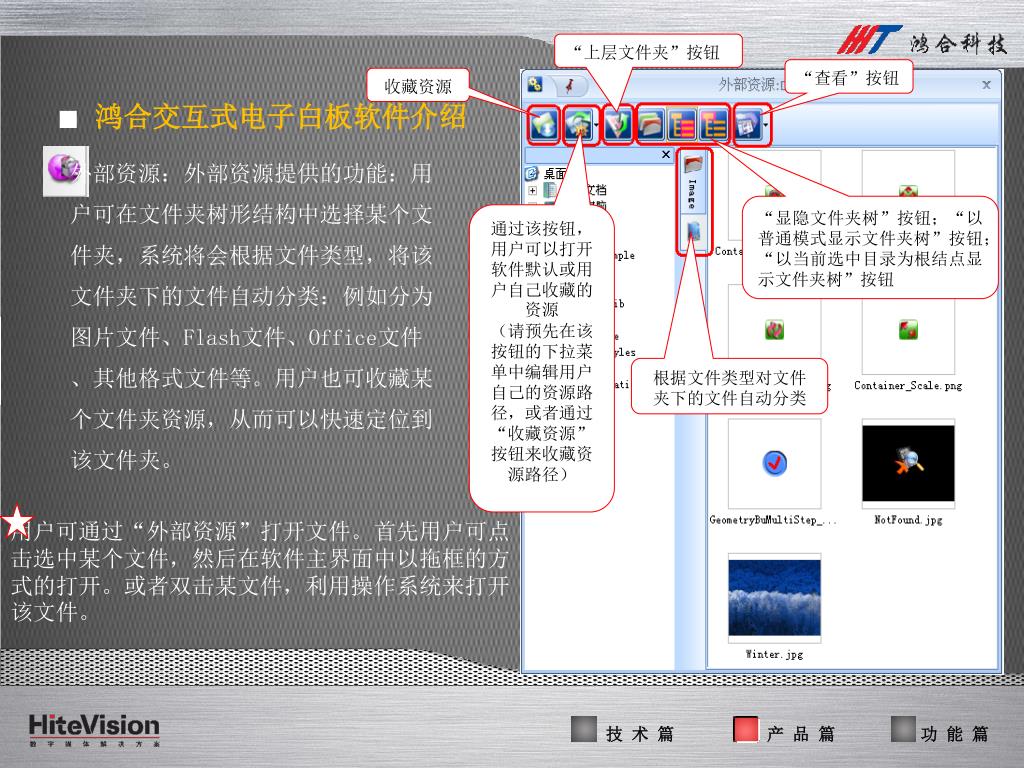

“上层文件夹”按钮 “查看”按钮收藏资源鸿合交互式电子白板软件介绍外部资源：外部资源提供的功能：用户可在文件夹树形结构中选择某个文件夹，系统将会根据文件类型，将该文件夹下的文件自动分类：例如分为图片文件、Flash文件、Office文件、其他格式文件等。用户也可收藏某个文件夹资源，从而可以快速定位到该文件夹。 “显隐文件夹树”按钮；“以普通模式显示文件夹树”按钮；“以当前选中目录为根结点显示文件夹树”按钮通过该按钮，用户可以打开软件默认或用户自己收藏的资源（请预先在该按钮的下拉菜单中编辑用户自己的资源路径，或者通过“收藏资源”按钮来收藏资源路径）根据文件类型对文件夹下的文件自动分类用户可通过“外部资源”打开文件。首先用户可点击选中某个文件，然后在软件主界面中以拖框的方式的打开。或者双击某文件，利用操作系统来打开该文件。技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 几何画板：几何画板提供了绘制二维图形和函数图形的功能。绘制图形时，需要首先点击相应的图形按钮，然后在主界面上通过拉框的方式来确定图形的位置和大小。系统支持的二维图形系统支持的函数图形技术篇产品篇功能篇

切换用户：将被选中的用户设置为当前活动用户；也可双击某用户头像，则将该用户设为当前活动用户。切换用户：将被选中的用户设置为当前活动用户；也可双击某用户头像，则将该用户设为当前活动用户。鸿合交互式电子白板软件介绍添加/删除用户设为启动用户：将被选中的用户设置为程序启动时的默认用户用户管理的功能：对不同用户提供了不同的操作界面，实现了用户界面的个性化。用户列表：被红色框包围的用户为系统启动时的默认用户；用户名被方括号括起的用户为当前活动用户。技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 点击“添加用户”按钮，将会弹出“添加用户向导”对话框，用户可在此对话框中输入用户名和密码，选择自己的头像，定制自己的默认存储路径，选择背景图片，同时设置属于该用户的“界面定制”功能。设置完毕后点击“确定”按钮，添加用户操作完成并将新建用户激活为当前用户；点击“撤消”按钮，则不添加用户并返回用户可根据自己的喜好修改“界面定制”、“用户信息”等功能（如何设置将在“配置功能”中做介绍）设置用户的名称、密码和头像设置用户的默认存储路径通过此处设置“新建背景页”中的背景图片。可使用某种颜色的背景图片，也可使用指定图片作为背景图片。技术篇产品篇功能篇

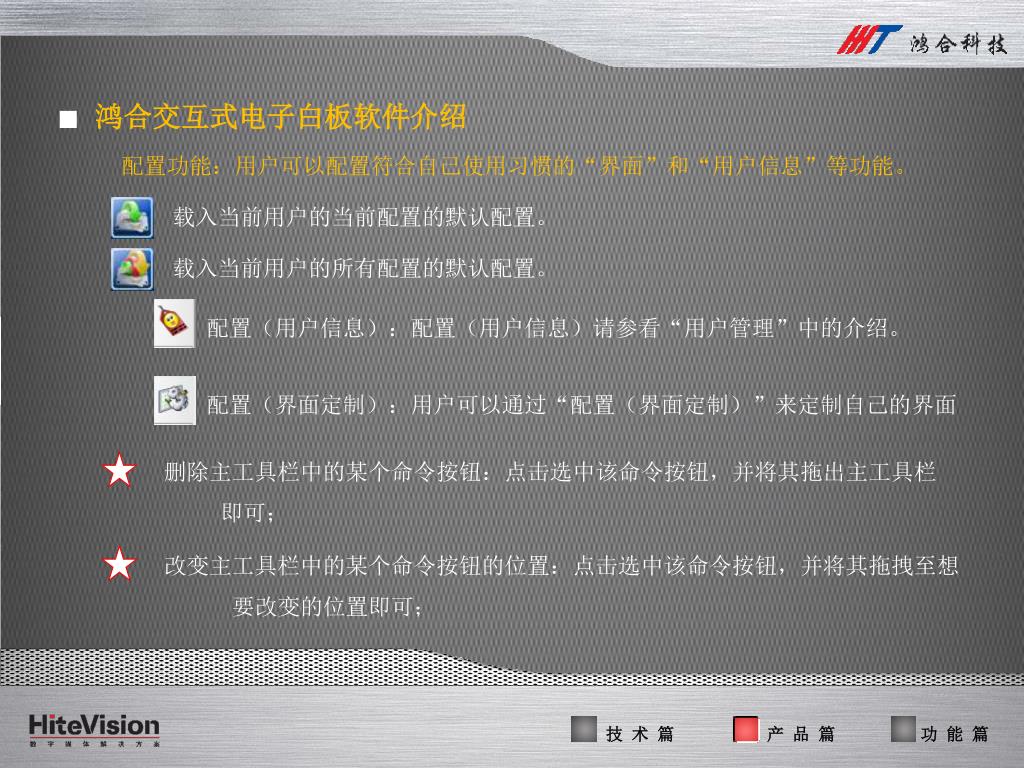

鸿合交互式电子白板软件介绍 配置功能：用户可以配置符合自己使用习惯的“界面”和“用户信息”等功能。载入当前用户的当前配置的默认配置。载入当前用户的所有配置的默认配置。配置（用户信息）：配置（用户信息）请参看“用户管理”中的介绍。配置（界面定制）：用户可以通过“配置（界面定制）”来定制自己的界面删除主工具栏中的某个命令按钮：点击选中该命令按钮，并将其拖出主工具栏即可；改变主工具栏中的某个命令按钮的位置：点击选中该命令按钮，并将其拖拽至想要改变的位置即可；技术篇产品篇功能篇

鸿合交互式电子白板软件介绍 向主工具栏中添加命令：主工具栏图标显示方式：用户将该区域内的命令图标拖拽至主工具栏中即可添加该命令用户可在此处选择图标显示方式、是否显示屏幕提示等界面效果技术篇产品篇功能篇

多媒体教学解决方案一 实物/文稿印刷品鸿合光鼠板书/批注信号切换控制（屏幕升降）教学课件板书/批注投影显示技术篇产品篇功能篇

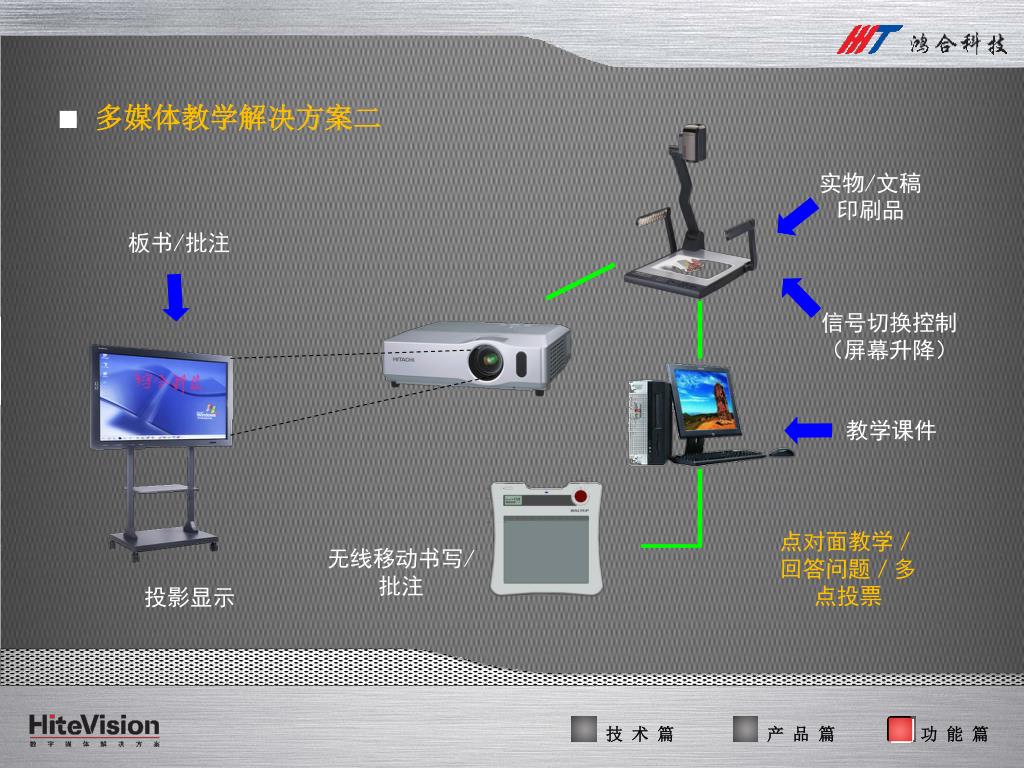

多媒体教学解决方案二 实物/文稿印刷品板书/批注信号切换控制（屏幕升降）教学课件点对面教学／回答问题／多点投票无线移动书写/批注投影显示技术篇产品篇功能篇

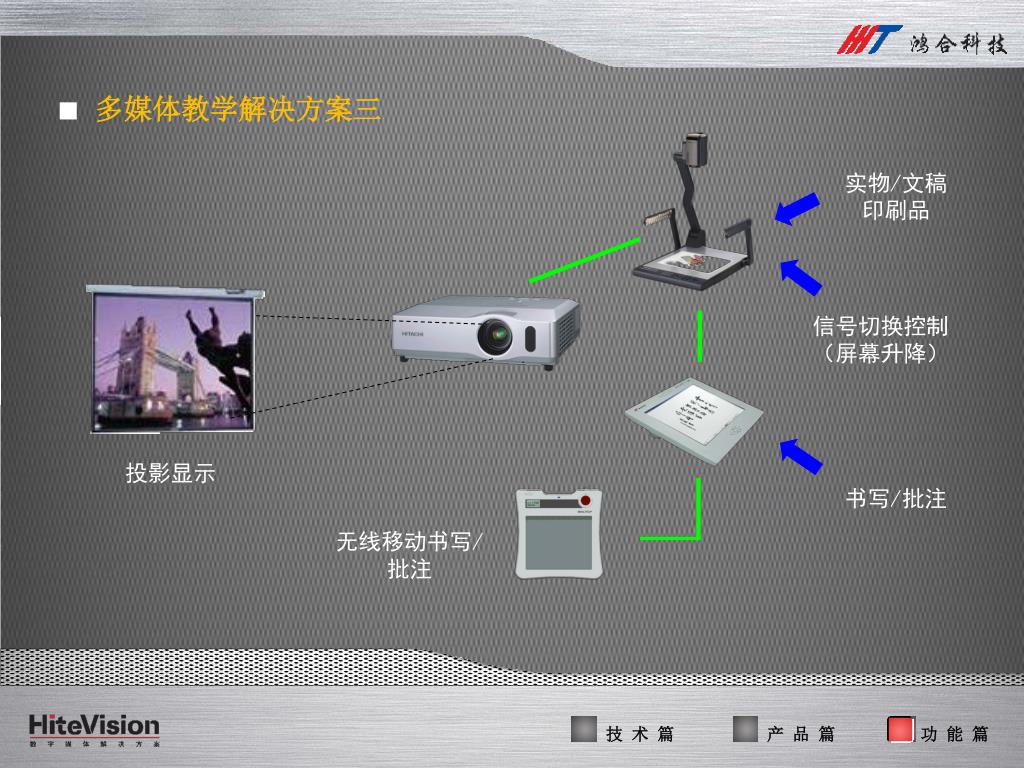

多媒体教学解决方案三 实物/文稿印刷品信号切换控制（屏幕升降）投影显示书写/批注无线移动书写/批注技术篇产品篇功能篇

商务市场解决方案 实物/文稿印刷品会议板书/批注无线移动书写/批注投影显示技术篇产品篇功能篇

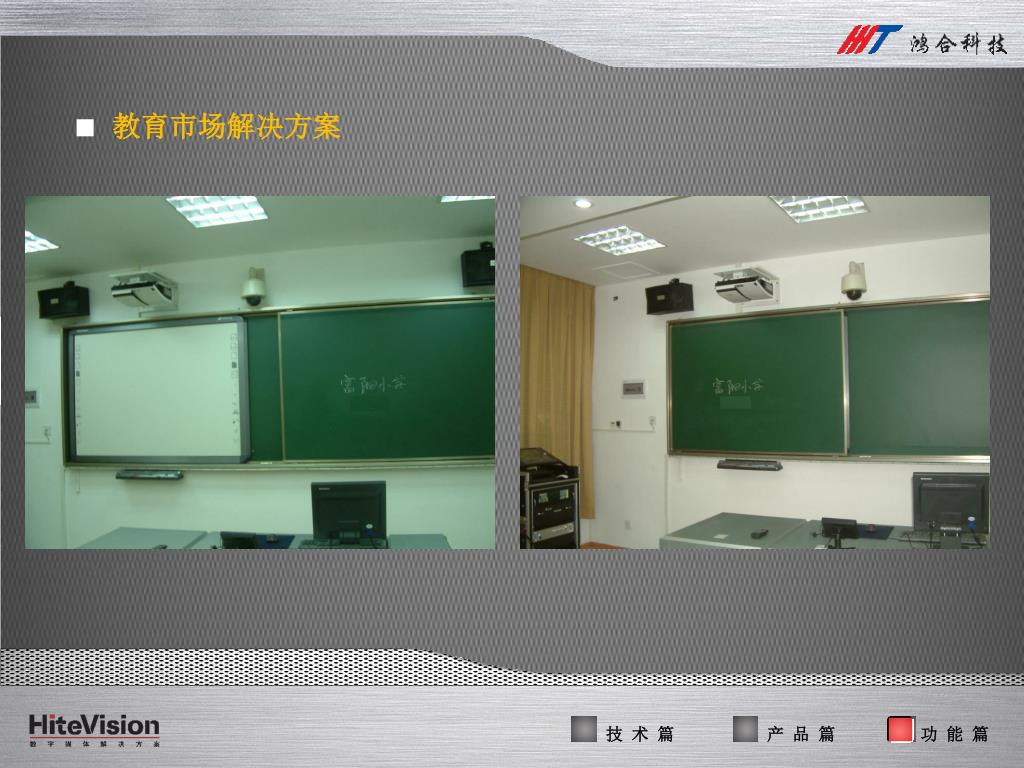

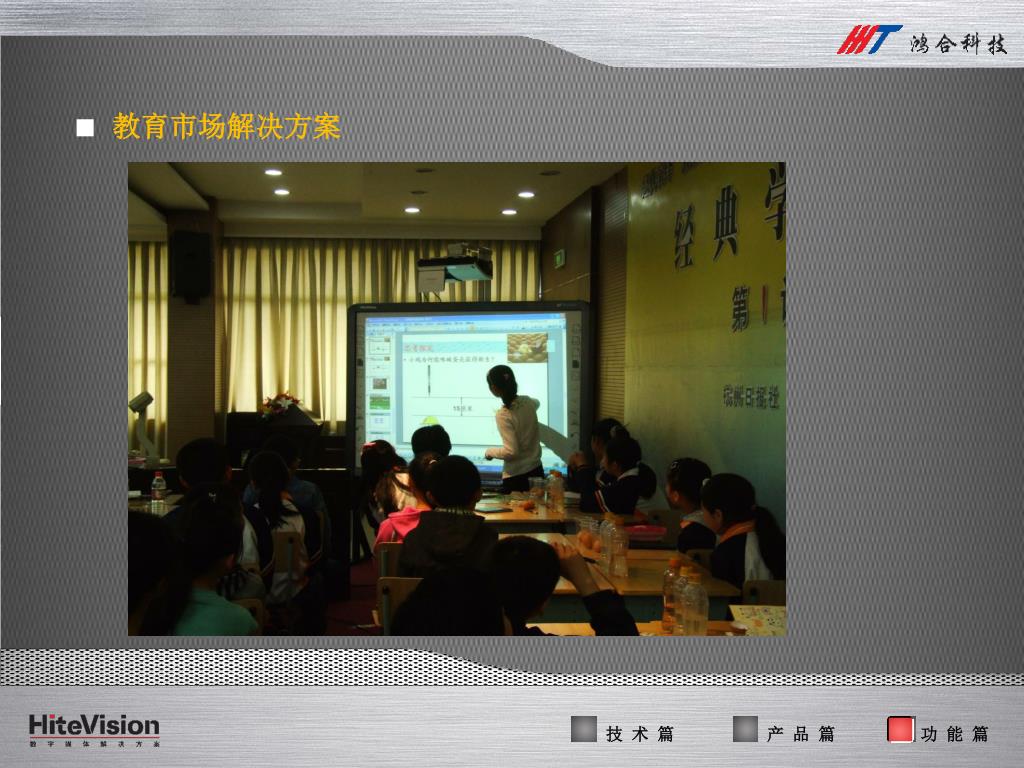

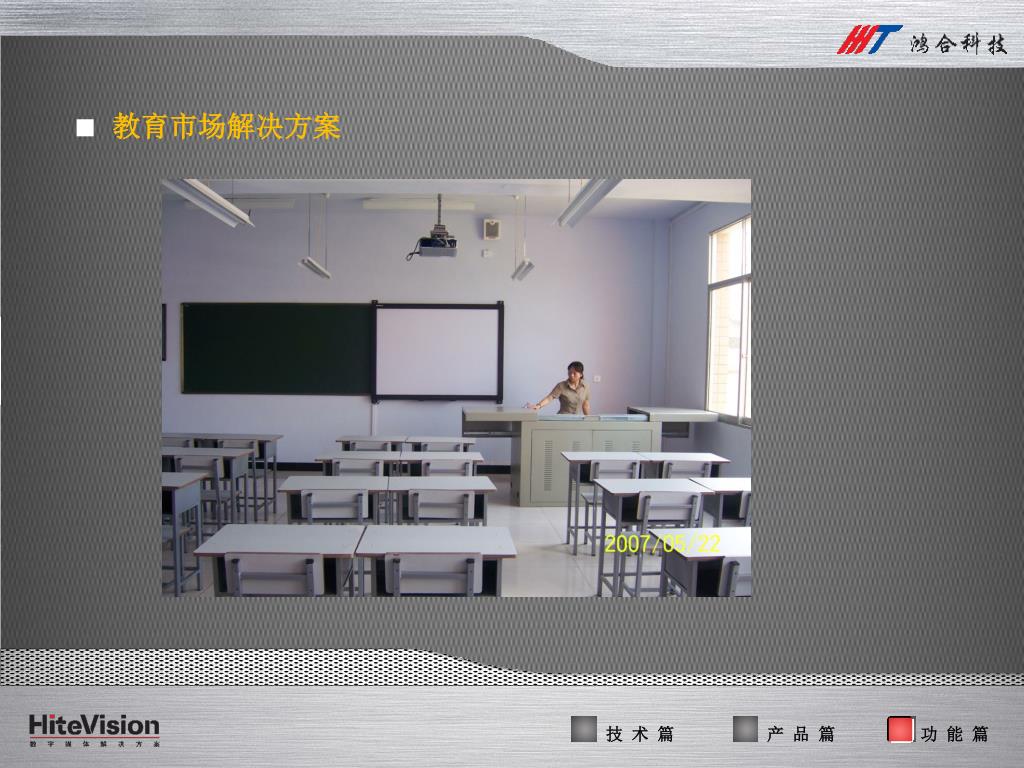

教育市场解决方案 技术篇产品篇功能篇
