제 품 설 명 서

Barrier Gate Technical Manual 제 품 설 명 서 [Model : GKG901]

목 차 • 일반 안내 사항 • 차량차단기 개요 • 사용자 안전 주의사항 • 제품의 특징 • 제품설명  제품사향  제품 구성 및 각 부분 명칭  제품 외형도 • 제품이 컨트롤러 기능설명  컨트롤러 구성  컨트롤러 기능 설명 • 제품의 시운전 • 장애발행 시 조치 방법 • 제품의 서비스 관련

◈일반 안내 사항 저희 게이트코리아 제품의 구입해 주셔서 감사합니다. 저희 제품의 철저한 검수 과정과 여러 번의 시험을 거쳐 출고 제품입니다. 제품은 출고일로부터 1년간의 품질보증을 해드립니다. 제품의 설치 및 사용 기간 중 질문사항이나 문제점이 발행될 경우, 저희 게이트코리아 기술지원팀 (02-2068-6278) 또는 홈페이지 www.gatekorea.co.kr의 Q&A로 문의해 주시면 성심성의껏 답변해 드리겠습니다. 저희 게이트코리아에서 제작한 차량차단기를 구입해주셔서 감사합니다. ◈차량차단기 개요 차단기는 차량 통제를 위해 미적으로 설계•제작되었습니다. 이 제품은 스틸케이스에 옥외용 분체 2도 색상의 도장 처리된 몸체와 야간에 차량의 불빛에 의해 반사되는 테이프가 부착된 백색의 알루미늄 차단봉으로 구성되어 있습니다. 또한 제품의 외부 표면에 안전 표시를 하여 제품의 사용상의 주의를 강조하였습니다. 본 시스템에는 전자 컨트롤 장치 (Electronic Control Unit) 와 차량검지기 (Loop Detector) 가 차단기 내부에 장착되어 있습니다. 본 제품은 주차권 발행기, 주차요금계산기등의 제품과 연동이 가능하며 귀사의 주차설비 관리를 완벽히 지원할 수 있는 각종 옵션장치가 갖추어져 있어 대부분의 상업용 주차관제 시설에 가장 이상적인 기기입니다. www.gatekorea.co.kr

◈사용자 안전 주의사항 • 제품을 올바르게 사용하여 위험이나 재산상의 피해를 미리 막기 위한 내용이므로 • 반드시 지켜주시기 바랍니다. 본 제품을 설치 하시기 전에 설명서를 자세히 읽어 올바르게 사용하여 주십시오. • 본 제품은 설명서에 기술된 내용으로만 사용되도록 설계.제작 되었습니다. • 기술된 내용을 위반할 경우 제품의 신뢰성에 영향을 가져오며 위험 요소가 발생할 수도 있습니다. • 1. 본 설명서는 잘 보관하시어 항상 참조하시기 바랍니다. • 2. 폭발우려가 있는지역, 즉 인화성 가스가 발생되는 지역에 설치하지 마십시요. • 3. 본 제품을 설치하기 위한 기초공사는 제품 구동시 흔들리지 않도록 하여 주십시요. • 4. 제품이 넘어지거나 하지 않도록 고정하여 주십시요. • 5. 본 제품은 접지된 회로에 연결되어야 합니다. • 6. 본 제품 설치시 기기를 임의로 변형시키거나 하지 마십시요. • 7. 본 제품을 운영하기 전에는 반드시 메인스위치 (Main Power Switch)를 항상 “OFF' • 위치에 두십시요. • 8. 본 제품의 외부 청소시에는 중성세제를 이용하여 닦아주세요. 벤젠.신나 등으로 • 닦으시면 외부 도장면에 손상을 줄수 있습니다. • 9. 본 제품의 수리 및 정비시에는 본사에서 제공하는 부품만을 사용하여 주십시요. • 10. 본 제품의 비상시 수동으로 개방하는 방법을 최종 사용자에게 필히 알려주십시요. • 11. 본 제품의 운영중에는 주변 적치물 및 인명에 피해가 없도록 주의해 주십시요. • 12. 본 제품을 함부로 분해,수리,개조하지 마십시요 www.gatekorea.co.kr

◈제품의 특징 본 제품은 BLDC MOTOR에 차량차단기 CONTROLLER 및 구동 메커니즘을 접합하여 지금까지의 AC 차량 차단기에서 구현하지 못한 속도제어 및 외부와의 충돌시 충격을 최소화 할 수 있는 안전장치등을 안정화시킨 차량 차단기로써 기능 및 성능이 향상된 제품입니다. BLDC차량차단기란 ? 전원을 TR 또는 FET등의 반도체 소자를 사용하여 고속의 스위칭 회로를 이용하여 모터를 회전한다. 일반적으로 모터의 수명은 반영구적이며 무보수로 사용이 가능하다. 내부의 홀소자를 이용하여 모터의 회전을 측정하면서 제어하고, 다이나믹 브레이크 기능을 활용하여 보다 정확한 속도 및 위치제어가 가능하다. 속도제어가 자유로이 가능하고 저속 및 고속에서 모터의 힘이 일정하다. 1. 차량차단기는 차량관제용으로 미적이고 세련된 디자인으로 설계 제작되었다. 2. 제품의 외함은 스틸 또는 스테인레스로 제작되었으며 2도 분체도장 처리되어 안전사고를 약간이나마 방지하며 차단바는 반사 시트가 부착된 알루미늄으로 구성되어 있다. 3. 제품은 전자컨트롤러(Electronics Control Unit)와 차량검지기(Loop Detector)가 차단기안에 내장되어 있다. 4. 차량차단기는 주차관제기기(주차권발행기, 요금계산기, RF Reader와 연동되어 사용될 수 있으며 타사 제품과도 호환이 가능한 제품이다. 5. 전자컨트롤러에서 OPEN, CLOSE 동작 속도 조절이 가능한 제품이다. 6. 차량의 안전사고를 위하여 2중리미트장치(리바운딩기능)을 보유하고 있다. 7. 옵션기능으로 차단기바에 LED 점멸기능 추가 가능함. 8. 차단기의 개방각도는 90 ˚이며 천정이 낮은 지역에서는 굴절을 이용하여 사용할 수 있다. 9. 차단기기의 전자컨트롤러에는 연산기능이 내장되어 있어 바쁜출근시간에 차량의 연속 진입시 차단바의 다운없이 차량이 진입할 수 있다.(최대 4대) www.gatekorea.co.kr

◈ 제품 설명  제품 사향 1. 사용전원 : AC 220V 60Hz 소요전력 : 정지시 1W, 사용시 90W 2. 모터사양 - 출력 : Reversible 90W - 감속비율 : 100:1 - 구동방식 : 직접구동방식 - 모터구동 : DC24V 사용 3. 사용온도 : -30℃ - +60 ℃ 습도 : 10% - 90% 4. 외함규격 - 재질 : 스틸 1.6T 2도색상분체도장, 방수형 - 구성 : 덮개, 몸체, 바닥 베이스 - 규격 : 300(W) * 350(D) * 1090(H) - 무게 : 35Kg - 개폐기능 : 측면에 문, 상부 덮게 - 외부도장 : 외부용 함마톤 도장 5. 차단바 - 구성 : 알루미늄합금, 반사시트, 광확산아크릴 - 색상 : 백색(분체도장) - 길이 : 3M(직선 및 굴절), 최대 4M 연장가능 - 옵션 : LED 점멸 기능 - 개폐시간 : 0.8초-5초이내 www.gatekorea.co.kr

◈ 제품 설명  제품 구성 및 부분 명칭 차단기메카니즘 [구동부] 차단기헤드 [뚜껑] 수동 와이어 차단기바디 [몸체] 인장 스프링 컨트롤러 차단기베이스 [바닥] 메인전원 스위치 [ 차단기 외부 ] [ 차단기 내부 ] www.gatekorea.co.kr

◈ 제품 설명  제품 외형도 [ 베이스 규격 ] [ 차단기 외형 ] www.gatekorea.co.kr

 CN-  CN-  CN- 단자대 :1 2 3 4 5 6 7 8 9 10 11 12 13 ◈ 제품이 컨트롤러 기능설명 컨트롤러 구성  S-  S-  D-  D-  D-  CN-  VR- www.gatekorea.co.kr

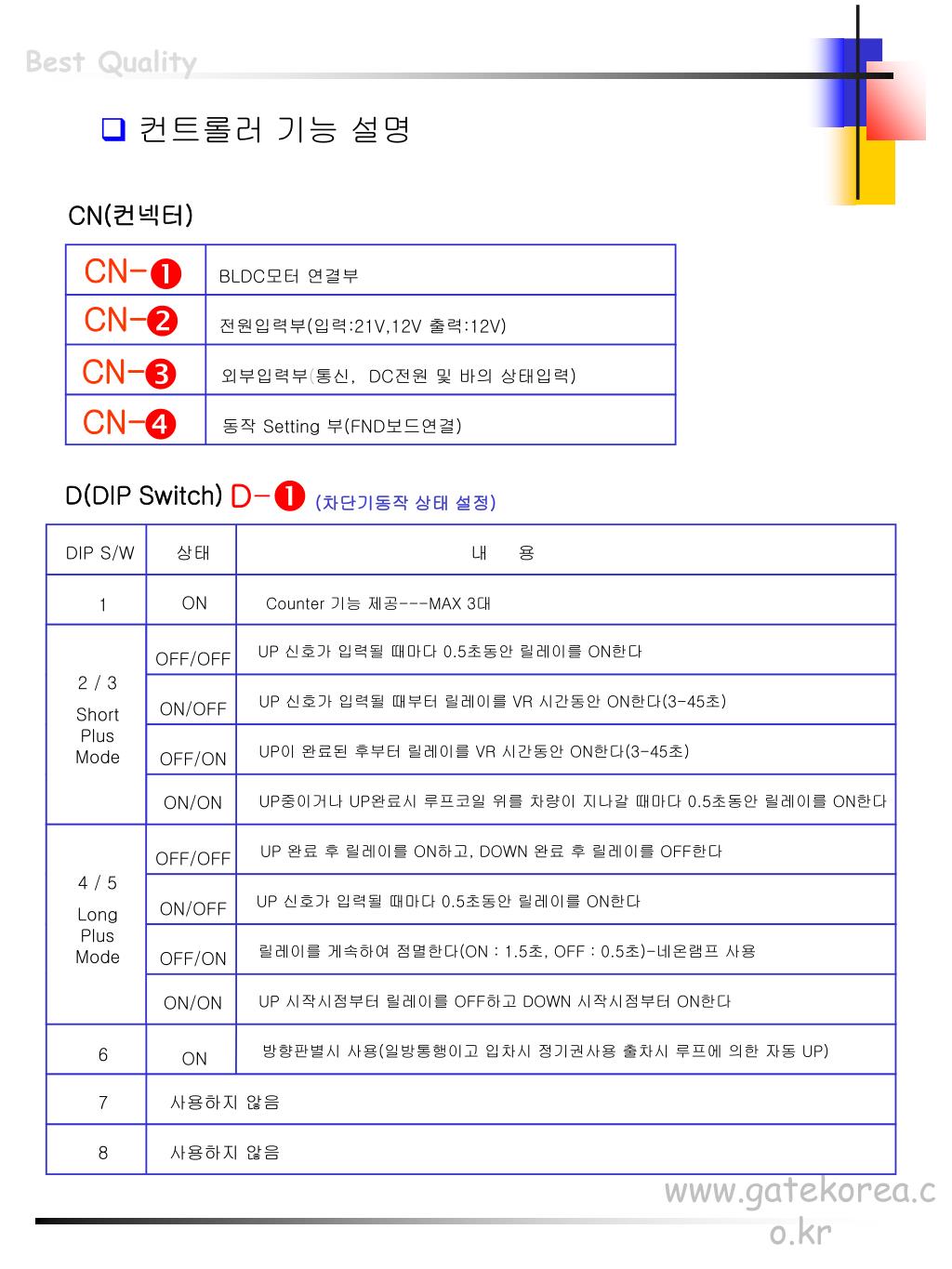

 CN-  CN-  CN-  CN-  D- 컨트롤러 기능 설명 CN(컨넥터) BLDC모터 연결부 전원입력부(입력:21V,12V 출력:12V) 외부입력부(통신, DC전원 및 바의 상태입력) 동작 Setting 부(FND보드연결) D(DIP Switch) (차단기동작 상태 설정) DIP S/W 상태 내 용 ON 1 Counter 기능 제공---MAX 3대 UP 신호가 입력될 때마다 0.5초동안 릴레이를 ON한다 OFF/OFF 2 / 3 Short Plus Mode UP 신호가 입력될 때부터 릴레이를 VR 시간동안 ON한다(3-45초) ON/OFF UP이 완료된 후부터 릴레이를 VR 시간동안 ON한다(3-45초) OFF/ON ON/ON UP중이거나 UP완료시 루프코일 위를 차량이 지나갈 때마다 0.5초동안 릴레이를 ON한다 UP 완료 후 릴레이를 ON하고, DOWN 완료 후 릴레이를 OFF한다 OFF/OFF 4 / 5 Long Plus Mode UP 신호가 입력될 때마다 0.5초동안 릴레이를 ON한다 ON/OFF 릴레이를 게속하여 점멸한다(ON : 1.5초, OFF : 0.5초)-네온램프 사용 OFF/ON ON/ON UP 시작시점부터 릴레이를 OFF하고 DOWN 시작시점부터 ON한다 방향판별시 사용(일방통행이고 입차시 정기권사용 출차시 루프에 의한 자동 UP) 6 ON 7 사용하지 않음 8 사용하지 않음 www.gatekorea.co.kr

 D- 컨트롤러 기능 설명 D(DIP Switch) (차량검지기 동작 설정) DIP S/W 상태 내 용 비 고 OFF/OFF Hi ON/OFF Medium 1 차량 검지기의 주파수를 변경할 때 사용 1 / 2 OFF/ON Medium 1 ON/ON Low OFF/OFF/OFF 1 낮음 ON/OFF/OFF 2 4 / 5 / 6 3 OFF/ON/OFF ON/ON/OFF 4 차량 검지기의 감도를 변경할 때 사용 3 / 4 / 5 OFF/OFF/ON 5 6 ON/OFF/ON OFF/ON/ON 7 8 ON/ON/ON 높음 6 사용하지 않음 • 주의  차량검지기는 차량이 차량차단기를 지나갈 때 차량을 검지하여 차량이 검지범위를 완전히 통과한 다음 차단기바를 닫을 수 있게 해주는 기능을 하는 기기이므로, 전문가의 지시 없이 조작 할 경우 사고의 우려가 있으므로 임의로 조작 하지 마십시요. www.gatekorea.co.kr

 D-  S- D(DIP Switch) S(LED 램프) (차량차단기 동작 설정) (상태표시LED램프) 컨트롤러 기능 설명 DIP S/W 상태 내 용 ON 1 모터의 CW,CCW(정,역)을 변환하는 기능 ON UP 동작중 DOWN 명령이 들어올 경우 UP중에 DOWN 가능 2 OFF UP 동작중 DOWN 명령이 들어올 경우 UP 완료후에 DOWN 가능 3 ON NC동작 ON 4 차단기가 UP 된상태에서 DOWN시그널이 들어오지 않을 경우 120초후에 DOWN됨 전원상태표시 카운터상태표시 외부입력상태표시 루프코일상태표시  S- S(내부 Switch) (차단기 리셋 및 시험동작 스위치) SS1: 사용않음 RESET: 차단기상태 초기화 UP: 차단기 열림 스위치 DOWN: 차단기 닫힘 스위치 www.gatekorea.co.kr

컨트롤러 기능 설명 단자대 (차단기의 외부 연결 단자) • LOOP COIL : DOWN용 루프코일 연결 단자 • LOOP COIL : DOWN용 루프코일 연결 단자 • DOWN : 수동 DOWN SIGNAL 연결단자 • COM : UP,DOWN 공통 SIGNAL 연결단자 • UP : 수동 DOWN SIGNAL 연결단자 • AUTO : 자동 UP SIGNAL 연결단자 • AUX : 외부입력 UP SIGNAL 연결단자 • GND : DC출력 GND • +12V : DC출력 +12V • COM : SHORT PLUS 출력 공통 단자 • NO : SHORT PLUS 출력 NO단자 • COM : LONG PLUS 출력 공통 단자 • NO : LONG PLUS 출력 NO 단자  VR- VR(볼륨) (펄스 타임 설정) 차단기내 발생되는 Short Plus Node의 Time 설정(3-45초) - 경보등 출력시 사용 www.gatekorea.co.kr

◈제품의 시운전 본 제품의 내용을 숙지하고 설치가 완료 되었으면 시운전을 통하여 제품의 동작 상태 를 파악해야 합니다. 시스템 시험 설치가 완료 되었으면 차량차단기 본체와 내, 외부에 부착된 부품이 완벽하게 부착 되었는지 다시 한번 점검해 주십시요. 점검이 완료 되었으면 다음의 동작 방식을 따라 시험 가동해 보십시요. 1. 전원(AC 220 V)를 인가 하십시요. 2. 콘트롤러 동작상태 표시부에 Power LED가 점등 되었는지 확인 하십시요. 3. 내부 수동 스위치를 이용하여 차단기를 동작 시켜 보십시요. 4. 차단봉을 열림 상태에 두시고 검지기를 이용하여 차단봉을 닫아 보십시요. 이상이 없다면 차량차단기 설치는 정상적으로 완료 되었습니다. 시스템 수동 작동 정전시나 시스템 고장시 차단기를 수동으로 작동시켜야 할 경우에는 차단기 내부에 있는 수동 레버(와이어)를 이용하여 동작 시키면 됩니다. 동작 방식은 수동 레버를 아래 쪽으로 당긴 후 손으로 차단바를 손으로 동작 시키면 됩니다. <주의사항> 수동 동작시 차단기 내부의 전원 스위치를 반듯이 OFF 하신 후에 사용하십시요. 시스템 정상작동 상태로의 복귀 전원을 투입하면 차단기가 천천히 동작하여 차단봉은 열림 상태가 됩니다. 내부 스위치를 이용하여 차단봉을 닫힘 상태에 놓고 사용하시면 됩니다. www.gatekorea.co.kr

◈장애발행 시 조치 방법 본 제품의 고장시 조치 방법에 대하여 설명하고자 한다. 차단봉이 올라간 상태에서 다운이 되지 않을 경우 1. 전원인가 상태를 파악한다. 2.콘트롤러 단자에 연결된 입력 단자를 모두 제거한 후에 내부 스위치로 동작시켜본다. 만약 정상적인 동작이 된다면 외부 연결선을 확인 한다. 3. 콘트롤러 상태파악 LED중에 DETECT LED의 상태를 파악한다. 차량이 없는 상태에서 LED가 점등되어 있으면 검지기를 확인 한다. ( 차단기 내부에 있는 검지기의 DETECT LED 상태 파악 ) 4. 외부 고정스위치가 있는 경우 외부의 열림 고정 스위치를 확인 한다. 5. 콘트롤러에 있는 내부 스위치의 상태를 체크한다. 6. 모터 및 메인보드 컨넥터 상태를 체크 한다. 정전시 차단바가 닫혀있는 상태인 경우 조치 방법 1. 정전상태를 다시 한번 확인한다. 2. 메인 전원 스위치를 OFF상태로 하여 전원을 차단한다. 3. 수동작동 방법을 참조하여 차단바를 올려 놓다. 4. 정전 상태가 해제 되면 메인전원을(ON) 인가 하여 사용하면 됩니다. 󰁾 상기와 같은 조치를 취했는데도 고장의 원인을 파악할 수 없을 경우 [게이트코리아] 기술지원팀 대표전화 02) 2068-6278로 연락해 주십시요. www.gatekorea.co.kr

◈서비스관련 • 본 제품의 보증 기간은 출고일로부터 1년입니다. • 제품 보증 기간 내에 기기결함에 의한 하자는 무상 A/S처리해 드립니다. • 제품이 보증하는 사용환경 범위를 벗어난 환경에서 사용한 경우 무상보증 제외. • 불안정한 장소에서의 사용이나 불충분한 유지보수로 인한 결함이 발상한 경우 무상 • 보증 제외. • 사용자의 임의로 변형하거나 수정한 경우 무상보증 제외. • 사용자가 제품을 분해,조립하여 이상이 발생한 경우 무상보증 제외. • 소모성 부품에 의한 문제 발생시 무상보증 제외. M E M O www.gatekorea.co.kr
