Spoje s využitím materiálu pro přenos zatížení

Spoje s využitím materiálu pro přenos zatížení. DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU . 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví .1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004.

hasad-bryan
Download Presentation

Spoje s využitím materiálu pro přenos zatížení

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

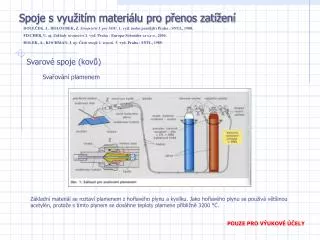

  1. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Svarové spoje (kovů) Svařování plamenem Základní materiál se roztaví plamenem z hořlavého plynu a kyslíku. Jako hořlavého plynu se používá většinou acetylén, protože s tímto plynem se dosáhne teploty plamene přibližně 3200 °C. POUZE PRO VÝUKOVÉ ÚČELY

  2. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Svarové spoje Svařování elektrickým obloukem K vytvoření oblouku je možno použít stejnosměrný nebo střídavý proud. Pro svařování je potřebný proud až 1000 A a napětí 15 – 50 V. POUZE PRO VÝUKOVÉ ÚČELY

  3. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Svarové spoje Svařování v ochranné atmosféře (příklad) MIG – atmosféra inertního plynu (argon, helium); MAG – atmosféra aktivního plynu (CO2, směs argonu a CO2 – CORGON) POUZE PRO VÝUKOVÉ ÚČELY

  4. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Svařovaný rám Svarové spoje Skříň šnekové převodovky Stojan lisu POUZE PRO VÝUKOVÉ ÚČELY

  5. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Pájené spoje POUZE PRO VÝUKOVÉ ÚČELY

  6. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Lepené spoje POUZE PRO VÝUKOVÉ ÚČELY

  7. Spoje s využitím materiálu pro přenos zatížení DOLEČEK, J., HOLOUBEK, Z. Strojnictví I. pro SOU. 1. vyd. (nebo pozdější) Praha : SNTL, 1988. FISCHER, U. aj. Základy strojnictví.1. vyd. Praha : Europa-Sobotáles cz s.r.o., 2004. BOLEK, A., KOCHMAN, J. aj. Části strojů 1. svazek. 5. vyd. Praha : SNTL, 1989. Příklady otázek a úkolů Porovnejte vlastnosti svarových, pájených a lepených spojů. S jakými problémy se musíme vyrovnávat při výrobě svarových, pájených a lepených spojů? U kterých z dále uvedených spojů není třeba přídavný materiál? – lemový svar plechů, pájený spoj měděných trubek, bodový svar částí automobilové karosérie, lepený spoj brzdového obložení, koutový svar skříně převodovky. Jaký problém může nastat při lepení desek pěnového polystyrénu lepidlem na bázi vody (odpařovaného rozpouštědla)? Jak se využívá u pájených spojů kapilárních jevů? Jaké jsou zásady technologičnosti konstrukce svarových, pájených a lepených spojů? POUZE PRO VÝUKOVÉ ÚČELY
