光学复习. 反射. 发光. 光源. 月亮. A 。光现象 一、光的传播 1 、光源:是指自身能够 _____ 的物体,若是 ___ 其它光源的光则不能称之为 ____ 。如 ____ 等。 2 、光线是表示光的 __________ 的直线,不是 ______ 存在的,是为研究问题的方便而假设的理想模型。 3 、在光的反射定律的描述中,我们只能说 ____ 角等于 _____ 角,不能说成 ____ 角等于 _____ 角。. 传播方向. 真实. 反射. 入射. 入射. 反射. 可逆性. 反射光线. 折射光线. 入射. 方向.

Download Presentation

光学复习

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


4030570

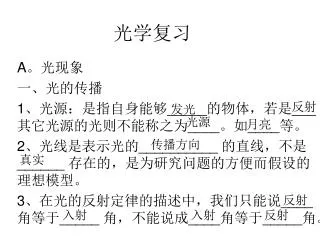

光学复习

反射

发光

光源

月亮

A。光现象

一、光的传播

1、光源:是指自身能够_____的物体,若是___其它光源的光则不能称之为____。如____等。

2、光线是表示光的__________ 的直线,不是______ 存在的,是为研究问题的方便而假设的理想模型。

3、在光的反射定律的描述中,我们只能说____角等于_____ 角,不能说成____角等于_____角。

传播方向

真实

反射

入射

入射

反射


4030570

可逆性

反射光线

折射光线

入射

方向

  • 4、光在发生反射或折射时,都遵循光路的________ 。也就是说沿原来的反射光线或折射光线的方向入射以界面上,______或_________将沿原来的______光线的____射出。

  • 5、根据平面镜成像特点,无论靠近可远离,镜中的像始终与物体_______。但是人们以为靠近时“像大”,远离时“像小”,这跟人看远处驶近的汽车的感觉相似,这辆车的大小______,但人以为汽车远____ 近___,这跟人的视觉有关。

  • 6、“影与像”。影与像是两个完全不同的概念。“影”是由光的_________形成的,

等大

始终不变

直线传播


4030570

不透明

暗区

平面

相似

  • 是光在传播过程中,被_______的物体挡住,在它后面生成的______,影不能显示出物体的细节;像是经过各种光学元件(____镜、___ 镜或它们的组合)后形成的与原物______的图像,其中由实际光线会聚而成的称为____像,由光线的反向延长线会聚而成的称___像,实像、虚像均可用_____观察,实像可以用____承接,但_____ 不能用光屏承接。

  • 7、区分日常生活中见到的光现象是反射现象还是折射现象的关键是抓住这种现象是_____光线射入人的眼睛还是_____光线射入人的眼睛,若是_____光线射入人的眼睛形成的,那么这种现象就是______现象;若是_____光线射入人的眼睛形成的,那么这种现象就是_____现象。

眼睛

光屏

虚像

反射

折射

反射

折射

反射

折射


4030570

  • 光在_______中是沿______传播的。

  • 光速:c=___________

  • 色散:__________分散成__________的现象叫做色散。

  • 三原色 :_____、______、______.。

  • 颜料三原色: _____、______、______.。

  • 光的反射规律:____________________ 。

  • 光反射的种类:_____________。应用①_______②_________。

  • 平面镜成像特点:__________________ 。

  • 虚像定义:___________________。


4030570

30°

  • 光的折射现象:___________________。

  • 折射规律:_______________________。

  • 看不见的光①______②________。

  • 练习:

1.根据光的反射规律,画出图中光线AO经平面镜反射后的反射光线,并在图中标出反射角的大小.

60°


4030570

2.小文站在竖直的平面镜前3m处,看到了镜中自己的像,这是由于光的_________现象而形成的,她的像到镜子的距离为___m;当她向镜子走近1m时,像到她的距离为___m.

3.探究平面镜成像的特点时,常选用一块平整的______作为平面镜,将其竖立在铺有白纸的桌面上.将一支点燃的蜡烛放在镜前,另选一支相同的蜡烛是为了比较______________.如下图所示,s′是蜡烛s 在平面镜中的像,请在图中画出平面镜.

反射

玻璃

像与物体的大小

S′


4030570

4.如下图所示,B为隧道中的一堵墙,墙的左侧有一激光器(图中未画出它发出一束激光经平面镜MN反射后恰好经过A点,请根据平面镜成像特点画出一条符合要求的入射光线和反射光线.

A′


4030570

空气

5.雨后路旁低洼处积了水,在水洼看到自己的在水中的“倒影”,这是人身反射的光被水面_______成的像,这时水面相当于_______ 镜.

6.下图中,一束光线从空气斜射到水面时发生反射和折射,OB为反射光线,请作出入射光线和大致的折射光线方向。

反射

平面


4030570

B′

6.如图所示,B′是人眼在A处透过水面看见的河底一白色鹅卵石的虚像,这虚像是光的________形成的.若在A处用激光手电筒对准虚像B′照射,则手电发出的光_____(选“能或不能“)照射到河底的白色鹅卵石上。

折射

不能


4030570

光的红外

7.电视机遥控器是利用_______线来实现对电视机的控制的.有时,我们把遥控器对着电视机周围的光滑墙壁也能实现控制,这是利用光的______原理.

8.某实验小组在探究光的折射规律时,将光从空气分别射入水和玻璃中,测得数据如下表:

反射

分析表格中的数据,你肯定能得出一些规律.请写出一条


4030570

____________________________________.

9.体育运动中,科研人员经常利用频闪摄影对运动员的动作进行分析和指导.频闪摄影就是摄影光源在有节奏的闪光时,从光源射出的光线照射到运动员身上发生______射,又通过摄影机镜头中的_____镜形成______像.

10.湖岸边的柳树在湖水中形成的“倒影”,是光的______现象;插入水中的筷子看上去变“弯”了,是光的_______现象.

11.小孔成像的原理是光的_____________

_________.若光源是圆形的,小孔是方形的

反射

凸透

反射

折射

直线传播形成


4030570

,则成的像是______形的.

12.胡蝶同学设计了一个演示实验.在磨砂玻璃下放一张投影片,再放在投影仪上,无论怎样调节也看不到投影片清晰的像,这是由于光在磨砂玻璃上发生了________.当在磨砂玻璃上加些水,磨砂玻璃又变得透明,这是在屏幕上可以看见一个___________像.

13.在公园的海洋馆里,人们可以透过厚厚的玻璃看到海底景观,请作出图中AB光线的光路.

水簇箱

玻璃

漫反射

倒立、放大


4030570

14.如图所示,一束光射向三棱镜,画出这束光两次折射的大致光路图.


4030570

15.如图所示,根据平面镜成像特点,作出物体AB在平面镜MN中的像.

A′

B′


4030570

光现象之透镜及其应用

1.透镜分为_______和_____.其中______对光线有会聚作用.________对光线有发散作用.

2.当太阳光平行于凸透镜的主光轴射到透镜时,光会在凸透镜的后面_____一点,这个点就是凸透镜的_______.若把一个小灯泡放在凸透镜的焦点上,光线经凸透镜后会成为____光线.凸透镜可以改变光线的传播_____;利用凸透镜还可以_____.

3.当太阳光穿过凹透镜时,光线会成为____的.但这些发散光线如果反向延长的话,

凹透镜

凸透镜

凸透镜

凹透镜

会聚

焦点

平行

成像

发散


4030570

它们也会集中于一点上,这个点就是凹透镜的虚_____.凹透镜也可以改变光线的传播_____,也能成____.

4.凸透镜成像的规律是

①在_______时,成________________像.

②在________时,成______________像.③在_______时,成________________像.④在_____时,成_________________像.

5.照相机是用上题中的____(填序号)为原理的.

投影仪是用上题中的_____为原理的.

焦点

方向

一倍焦距内

正立、放大的虚

一倍到两倍焦距内

倒立、放大的实

两倍焦距外

倒立、缩小的实

两倍焦距上

倒立、等大的实


4030570

放大镜是是用上题中的_____为原理的.

眼睛近视,可以利用_____镜的特点矫正视力.

眼睛远视,可以利用_____镜的特点矫正视力.

使用显微镜时,物体经物镜后成一个________的像,目镜把这个像再次______.

使用望远镜时,远处的物体通过物镜成一个_______的实像,目镜的作用是把这个像____,增大人的视觉.

凹透

凸透

倒立放大


4030570

透镜及其应用

1.对光线_______有会聚作用,凹透镜有________作用.会聚并不意味着相交,发散也不总意味着光线就不能____,会聚和发散是_____光线与入射光线相比而言的.

2.入射光线经凸透镜______后相交的点不一定就是____点,只有跟主轴_____的光线经凸透镜折射后会聚的一点才是_____.

3.凸透镜成像规律可简要归纳为三句话:一倍______内外分______像(即物体在一倍距以内成虚像,一倍焦距以外为_____);

凸透镜

发散

相交

相交

折射

折射

平行

焦点

焦距

虚、实

实像


4030570

二倍______内外分大小(即物距小于二倍焦距成_____的像,物距_____二倍焦距成____的像);实像总是___侧、____立,虚像总是___侧、___立。(相对于物体来说的)

4.一束平行光线经过凸透镜折射后的传播方向如下图甲所示,由图可知,此透镜的焦距为___cm;当把烛焰入在此凸透镜左侧12cm处时,如下图乙所示,则从该凸透镜可以看到一个______、放大的虚像(填“正立”或“倒立”).

焦距

O

15cm

12cm

大于

缩小

放大

15

正立


4030570

5.显微镜镜筒的两端各有一组透镜,每组透镜的作用相当于一个_____透镜,人眼通过显微镜观察微小物体时,看到的是放大的____像.

6.正常的远近的物体的像都成在视网上.而近视眼将物体的像成在视网膜____(选填“前”或“后”),必须在眼睛前加一个_____透镜来矫正.

7.透过装水的玻璃杯看到的手指是_____的像,这是因为装有水的玻璃杯可看成________.

8.小强用焦距一定的照相机拍摄景物.若他将照相机远离被拍摄的景物,景物在底片上所成的清晰的像将_______(选填“变大”或“变小”或“不变”)

放大

凸透镜

变小


4030570

9.如右图所示是一束平行光通过一个透镜的情景.由图可知该透镜是______.当它人微言轻照相机的镜头,把物体放在2倍焦距之外时,能得到倒立、缩小的______像。

凸透镜
