Presentation Transcript

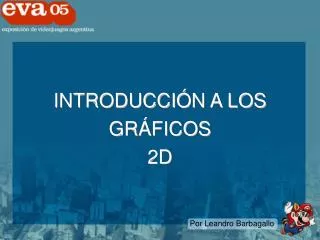

Introducci n a los gr ficos 2d

INTRODUCCIÓN A LOS

GRÁFICOS

2D

Por Leandro Barbagallo


Por qu 2d

Por qué 2D ?

  • Es más fácil de aprender que 3D.

  • Resultados más rápidos.

  • Permite enfocarse más en el gameplay.


Introducci n a los gr ficos 2d

PARTAMOS

DESDE

CERO

!


Pixel

Pixel

  • Proviene de picture element,“elemento de imagen”

  • Es la menor unidad en la que se descompone una imagen digital.


Bitmap

Bitmap

  • Es un conjunto de píxels ordenados en forma de grilla, formando una imagen.

  • Tienen ancho, alto y formato.

30 píxels

20 píxels

= 20 x 30 = 600 píxels


Profundidad de color bpp

Profundidad de color (bpp)

  • bpp ( bits per pixel)

  • combinaciones de colores = 2 bpp


Introducci n a los gr ficos 2d

1 bpp - Monocromo

1 byte = 8 pixeles

Byte

1

0


8 bpp color indexado

8 bpp – Color indexado

1 byte = 1 píxel

0-255

Byte

16

16

Paleta de Colores


Introducci n a los gr ficos 2d

24-32 bpp - Color real

Blue

(Alpha)

Red

Green

Byte

Byte

Byte

Byte

3 ó 4 bytes = 1 píxel

Canales

R

0

255

G

0

255

B

0

255


Introducci n a los gr ficos 2d

¿ ?

Todo muy lindo… pero…

¿ Qué tiene que ver esto

con los juegos 2D ?


Sprites

SPRITES !

  • Sprite = bitmap + datos asociados.

  • Son todos los objetos que interactúan en escena.

Datos:

Posición, Dirección, Angulo, Vidas, etc.


Introducci n a los gr ficos 2d

Animación de sprites

  • Se logra repitiendo una secuencia de bitmaps

1

Frames

8


Introducci n a los gr ficos 2d

Transparencia por Colorkey

  • Evita que los sprites se vean rectangulares.

  • Se ignora el color especificado.

Colorkey:

RGB (255,0,255)


Introducci n a los gr ficos 2d

Transparencia por Máscara

  • Se antepone un bitmap para indicar los píxeles transparentes.


Bitmaps vs vectores

Bitmaps vs Vectores

Vector

Instrucciones matemáticas para describir curvas y líneas.

Bitmap

Matriz de píxeles

Vector

Bitmap


Introducci n a los gr ficos 2d

¿ ?

¿ Qué más puedohacer con estos sprites?


Introducci n a los gr ficos 2d

Transformaciones !

  • A los sprites se les aplica transformaciones.

  • Las tres mas usadas son:

Flipping

Rotation

Scaling


Introducci n a los gr ficos 2d

Normal

Normal

Normal

45 °

H Flip

50%

150%

180 °

V Flip

Flipping

Rotation

Scaling


Introducci n a los gr ficos 2d

Alpha blending

Es el grado de opacidad de un objeto con respecto al fondo.

25 %

100 %

50 %

75 %


Introducci n a los gr ficos 2d

Implementaciones del alpha blending

por pixel

por bitmap


Introducci n a los gr ficos 2d

¿ ?

  • ¿ Dónde y cómo muestro todos estos sprites ?


Introducci n a los gr ficos 2d

Screen Buffer !

  • Es el segmento de memoria que se ve en pantalla.

  • También se lo llama screen surface.

Coordenadas 2D

pantalla

X

(0,0)

600 px

Y

(799,599)

800 px

800 x 600 x 4 = 1.9mb


Introducci n a los gr ficos 2d

Realiza la transformación de los sprites.

Copia los sprites al screen buffer o a cualquier otro buffer.

Blitter

sprites

BLITTER

Imágenes

screen buffer


Introducci n a los gr ficos 2d

Evitando flickering

  • Flickering es el parpadeo de pantalla.

  • Se produce cuando se “blitea” en el screen buffer mientras la pantalla se esta actualizando.

  • Las dos técnicas más usadas para evitar esto son:

PageFlipping

PageFlipping

DoubleBuffering

BackBuffer

Page 1

Blit

punteroa pantalla

swap

PrimaryBuffer

Page 2

Pantalla


Introducci n a los gr ficos 2d

¿ ?

OK ...

Y ahora quiero empezar a hacer un juego,

¿ Con qué empiezo ?


Introducci n a los gr ficos 2d

SDK ’s

Directx

DirectX

Director

Blitzbasic

SDL

OpenGL

OpenGL

Allegro

Darkbasic

Flash

GameMaker

Java


Introducci n a los gr ficos 2d

¿ Cuál me conviene ?

Hay dos charlas que les pueden responder esa pregunta…

  • Desarrollo de juegos con recursos limitados

    Por Juan Linietsky

    Mañana 20:00 hs.


Introducci n a los gr ficos 2d

FIN !

¿ Preguntas ?

¿ Comentarios ?
