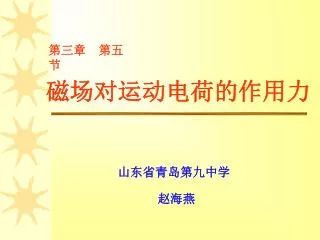

  1. 第三章 第五节 磁场对运动电荷的作用力 山东省青岛第九中学 赵海燕

  2. 这些现象是怎样产生的？

  3. O1 O2 B 思考 如图所示，AB导体杆的两端分别用细线悬挂于O1、O2两点，AB导体杆处于竖直向下的匀强磁场中。问：当开关闭合和断开时，原本处于静止状态的导体杆受力情况如何? 开关闭合、断开有什么本质上的不同？

  4. ——洛仑兹力 磁场对运动电荷的作用

  5. I I 甲 乙 思考 安培力的方向？ 电流方向和电荷运动方向有何关系？ 安培力和洛仑兹力有何关系？

  6. 左手定则 伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线垂直穿入手心，若四指指向正电荷运动的方向，那么拇指所受的方向就是正电荷所受洛伦兹力的方向；若四指指向是电荷运动的反方向，那么拇指所指的正方向就是负电荷所受洛伦兹力的方向。

  7. F垂直于v 、 B所在平面

  8. -q +q -q +q 习题 试判断下图中所示的带电粒子刚进入磁场时所受的洛伦兹力的方向 乙 甲 丁 丙

  9. 设有一段长度为L的通电导线，横截面积为S，导线每单位体积中含有的自由电荷数为n，每个自由电荷的电量为q，定向移动的平均速率为v，将这段导线垂直于磁场方向放入磁感应强度为B的磁场中.设有一段长度为L的通电导线，横截面积为S，导线每单位体积中含有的自由电荷数为n，每个自由电荷的电量为q，定向移动的平均速率为v，将这段导线垂直于磁场方向放入磁感应强度为B的磁场中. ［问题1］这段导线中电流I的微观表达式是多少？ ［问题2］这段导体所受的安培力为多大？ ［问题3］这段导体中含有多少自由电荷数？ ［问题4］每个自由电荷所受的洛伦兹力大小为多大？

  10. +q v B F ＝ qvB sin F ＝？

  11. 洛仑兹力有什么特点？ 垂直于v和B组成的平面 不做功 对静止电荷无作用

  12. -q +q -q +q 习题 带电粒子以速度v射入匀强磁场，请判断带电粒子所受洛仑兹力的大小。

  13. 电视显像管的工作原理 电子束打在A点，偏转磁场应该沿什么方向？ 电子束由B逐渐向A移动，偏转磁场应怎样变化？

  14. 60° +q v v -q 习题 1. 运动电荷电量为q=2×10－8C，速度大小为v=4×103m／s，电性和方向如图所示，匀强磁场磁感应强度为B=0.5T，求电荷受到的洛仑兹力的大小和方向。

  15. v q P 习题 2. 如图所示，某一带电粒子垂直射入一个垂直纸面向里的匀强磁场，并经过P点，试判断带电粒子的电性。

  16. 阴 极 阳 极 磁场对运动电荷的作用——洛仑兹力
