  1. 示波器(Oscilloscope) 原理、操作與應用

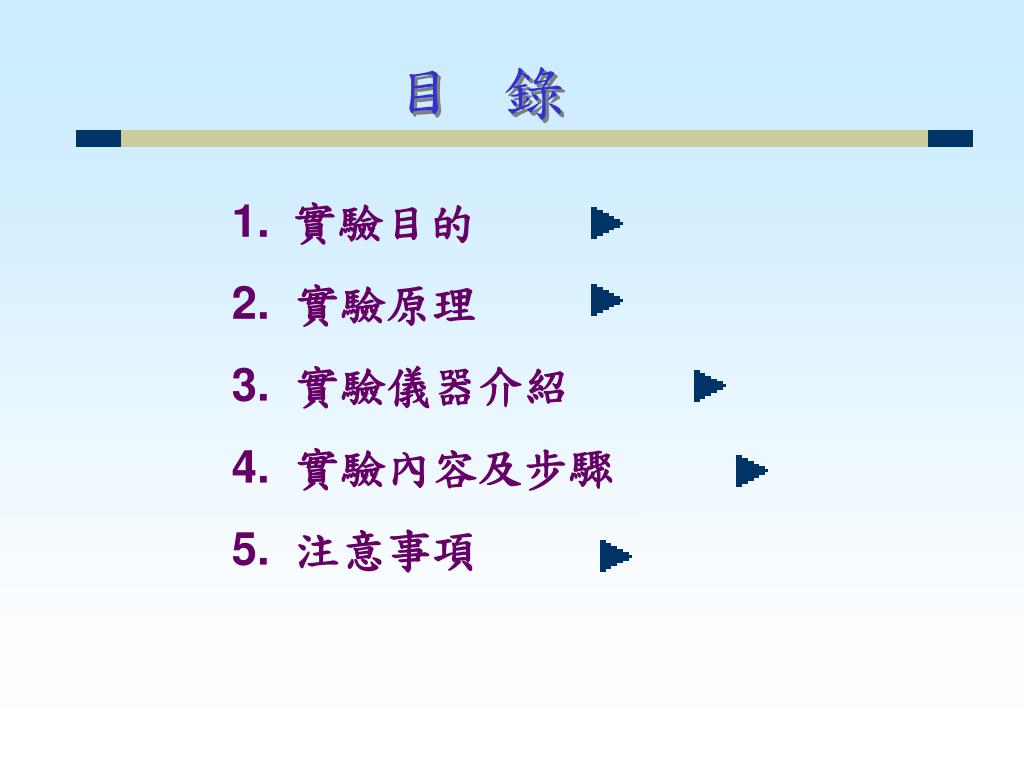

  2. 目錄 1.實驗目的 2. 實驗原理 3. 實驗儀器介紹 4. 實驗內容及步驟 5. 注意事項

  3. 實驗目的 返回 1.瞭解示波器的結構和工作原理； 2.掌握電子電路領域中三大電子儀表「示波器」、「信號產生器」和「函數產生器」的功用和使用方法； 3.如何使用示波器測量各式不同的信號，並分析處理測量後的資料處理。

  4. 實驗原理 返回 1. 示波管的構造原理 2. 示波器顯示波形的原理 3. 李沙傑曲線圖(Lissajous’ Curves)

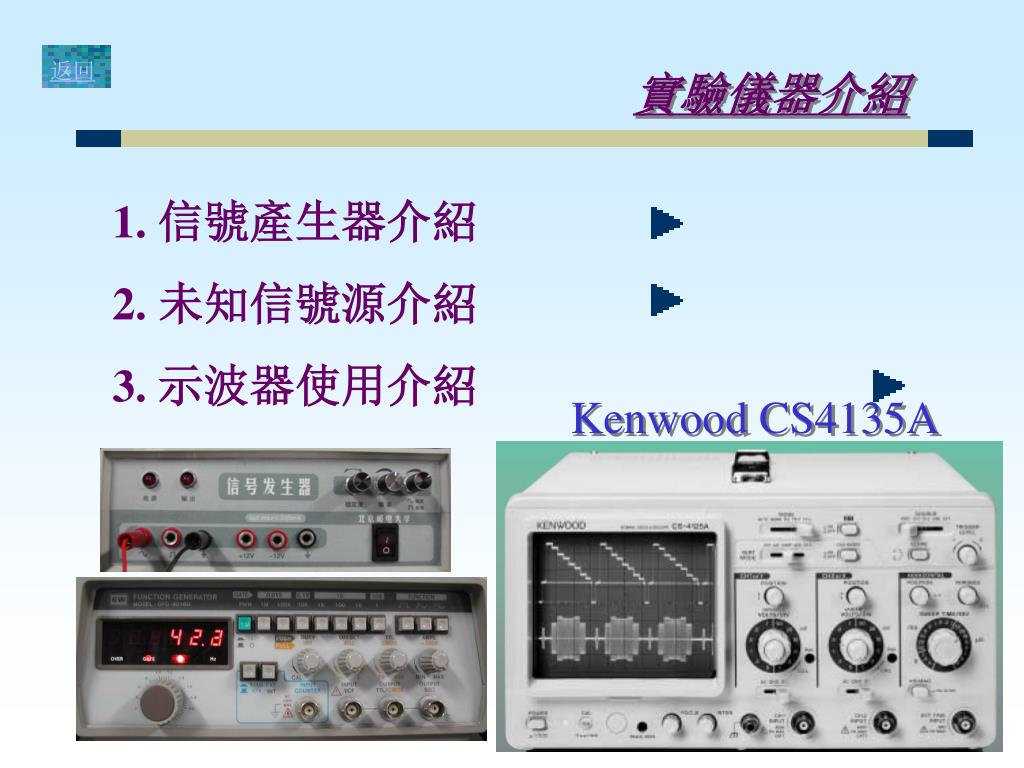

  5. 返回 實驗儀器介紹 1. 信號產生器介紹 2. 未知信號源介紹 3. 示波器使用介紹 Kenwood CS4135A

  6. 實驗內容及步驟 返回 示波器的使用和未知信號的測量: 1、示波器的調整 2、未知信號源的調整 3、未知信號源頻率的確定 A. 利用示波器的TIME/DIV的顯示判斷未知頻率； B. 利用李沙傑圖，即通過圖形比較來確定未知頻 率； C. 利用函數發生器的記數功能，測量未知頻率。 D. 直接讀出示波器螢幕右下角顯示的頻率。

  7. 注意事項 返回 • 切勿將未知信號源的12V電壓輸出接到聲速測定儀上，以免損壞儀器. • 2. 實驗後不要拆線.

  8. 示波管的構造原理 返回

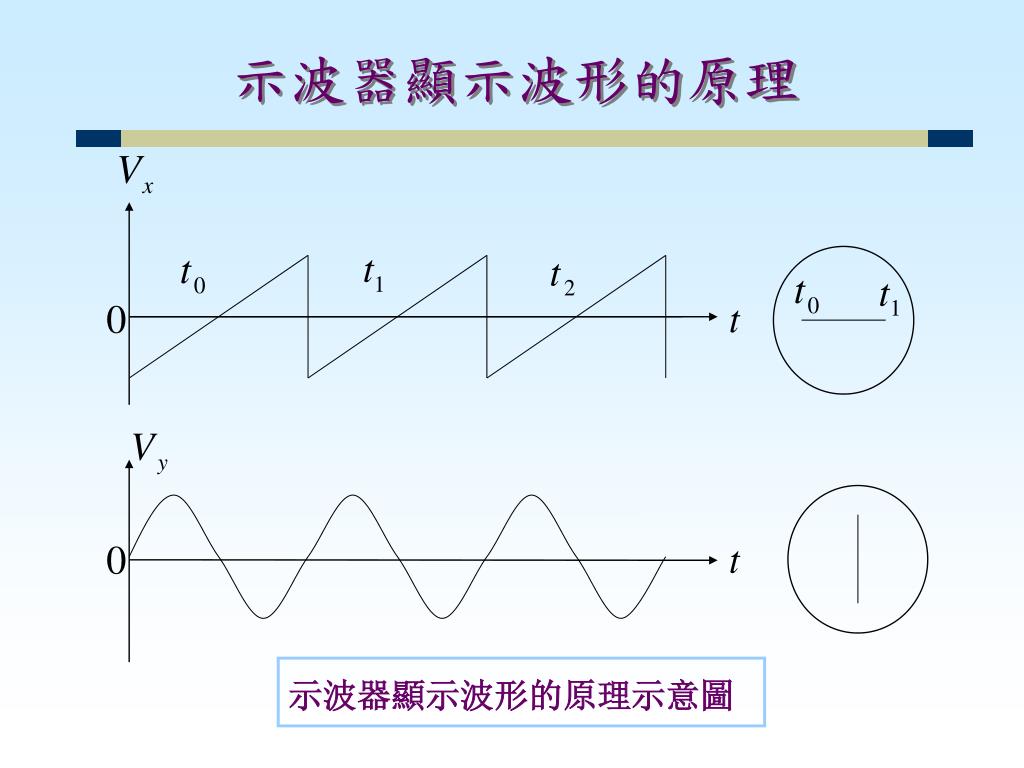

  9. 示波器顯示波形的原理 示波器顯示波形的原理示意圖

  10. 示波器顯示波形的原理 返回 信號掃描過程示意圖

  11. 示波器顯示李薩如圖 李薩儒圖線與頻率比

  12. 示波器顯示李薩如圖 利用李薩如圖比較兩個信號之間的相位差： 相同頻率不同相位時的李薩如圖形

  13. 返回 示波器顯示李薩如圖 不同相位差時的李薩如圖形

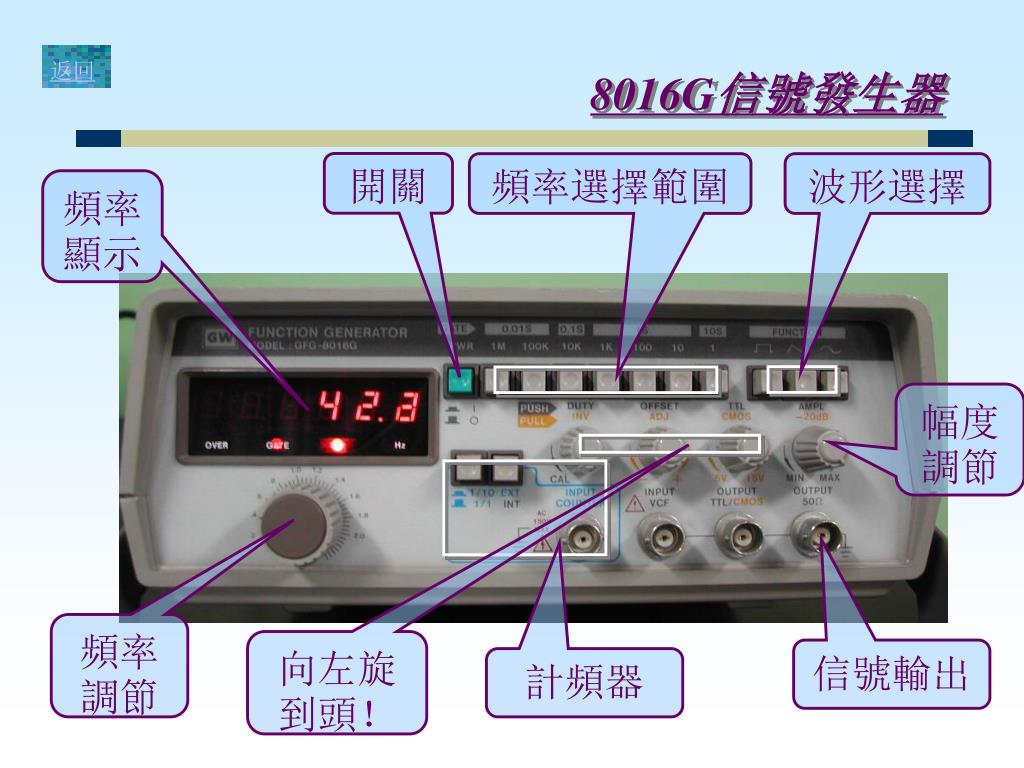

  14. 返回 8016G信號發生器 開關 頻率選擇範圍 波形選擇 頻率顯示 幅度調節 頻率調節 向左旋到頭！ 信號輸出 計頻器

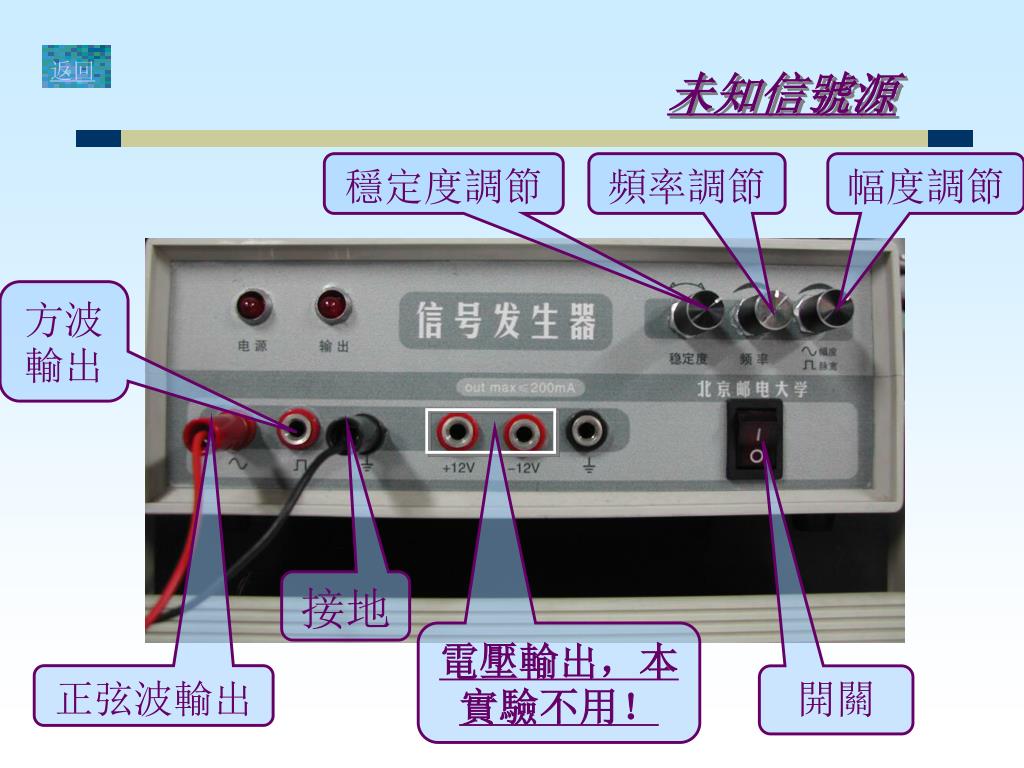

  15. 返回 未知信號源 穩定度調節 頻率調節 幅度調節 方波輸出 接地 電壓輸出，本實驗不用！ 正弦波輸出 開關
