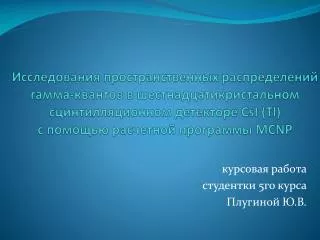

Исследования пространственных распределенийгамма-квантов в шестнадцатикристальном сцинтилляционном детекторе CsI (Tl)с помощью расчетной программы MCNP

курсовая работа

студентки 5го курса

Плугиной Ю.В.


Цель работы распределений

Цель работы состояла в получении расчетных спектров гамма-излучения для модельной геометрии с параметрами, соответствующими реально используемой экспериментальной установки. Также проводился расчет зависимости средневзвешенного отклонения координаты центра детектора от координаты источника гамма-излучения и исследовалось влияние кодированной апертуры (специальной свинцовой маски) на точность определения координат источника.


Направления исследований распределений

Работа проводилась по следующим направлениям:

  • в изучении вопроса использования шестнадцатикристального сцинтилляционного детектора в качестве гамма-локатора

  • в изучении особенностей задания геометрии в программе MCNP, основанной на методе Монте-Карло и предназначенной для расчета полей излучений в трехмерной геометрии

  • в изучении влияния свинцовой «маски» на результаты локации

  • в автоматизации обработки выходных файлов программы MCNP с помощью создания кода на языке Delphi



Геометрическая распределенийсхема расчета


Автоматизация распределений обработки

  • Расстояние от источника до сборки детекторов варьировалось от 18 до 90 см, расчеты проводились каждые 9 см. Для каждого значения высоты проводились исследования работы локатора при отклонениях источника от центра детектора, то есть варьировались координаты X и Y от 0 до 20 см, через каждые 5 см. Таким образом, было получено 175 выходных файлов.

  • Была выбрана среда Delphi и написан код

  • Быстрая обработка файлов с помощью данной программы позволяет проводить большое количество исследований. Например, планируется подобрать оптимальные толщины защитных стенок и маски из различных материалов.


Проведение распределенийрасчетных исследований

В ходе работы были проведены расчеты tally F8 – величины, которая считает количество импульсов в заданном интервале энергий в ячейке. Были рассчитаны средневзвешенные координаты центра детектора по формулам:

И соответствующий радиус в полярных координатах:


Проведение распределенийрасчетных исследований

  • Оценивалось значение азимутального угла:

    Φ=arctg(‹X›det⁄‹Y›det)

  • И косинуса полярного угла:

    Cosθ=H⁄(R2+H2)-1⁄2


Результаты расчетов распределений

  • Азимутальный угол:


Результаты расчетов распределений

  • Полярный угол:

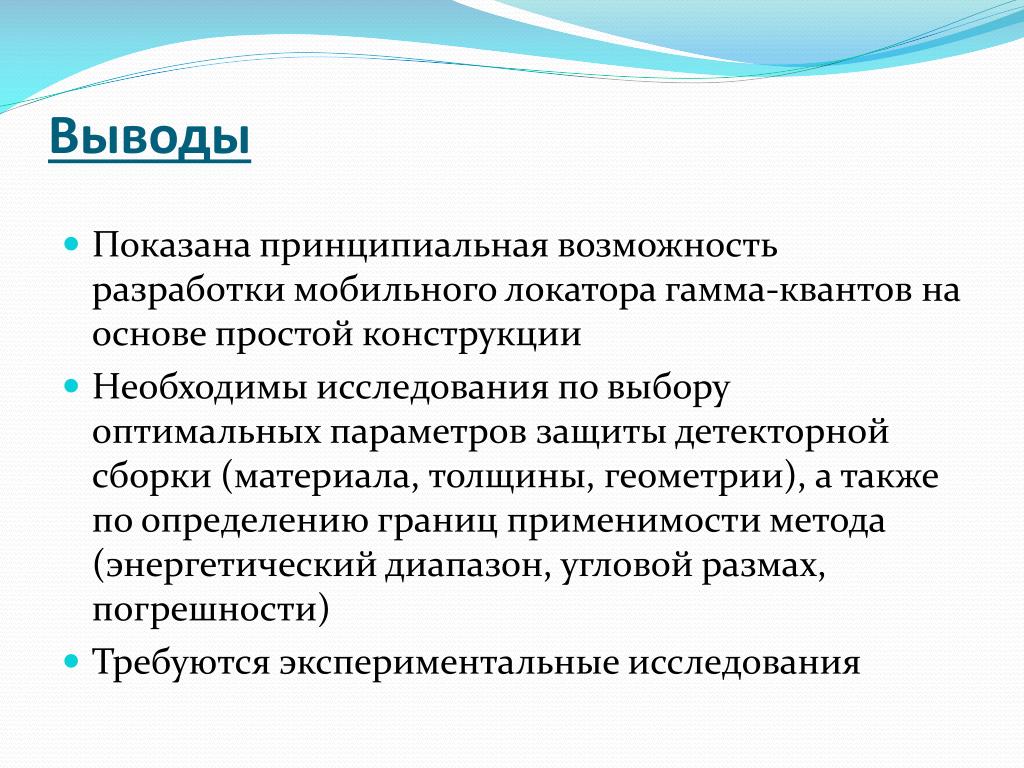

Выводы распределений

  • Показана принципиальная возможность разработки мобильного локатора гамма-квантов на основе простой конструкции

  • Необходимы исследования по выбору оптимальных параметров защиты детекторной сборки (материала, толщины, геометрии), а также по определению границ применимости метода (энергетический диапазон, угловой размах, погрешности)

  • Требуются экспериментальные исследования
