1. Trường THCS Hoàng Diệu-Lớp 9A2 VẬT LÍ 9

2. KIỂM TRA BÀI CŨ B > F’ O A F > Câu 1: Nêu cách dựng ảnh của vật sáng AB tạo bởi thấu kính hội tụ? (Vật AB đặt vuông góc với trục chính của thấu kính, A nằm trên trục chính). Trả lời: -Dựng ảnh B’ của B bằng cách vẽ đường truyền của hai tia sáng đặc biệt. -Từ B’ hạ vuông góc xuống trục chính ta có ảnh A’ của A. Khi đó A’B’ là ảnh cần dựng. Câu 2: Dựng ảnh A’B’ của AB qua thấu kính hội tụ trong hình vẽ sau: Trả lời: > > A’ > > B’

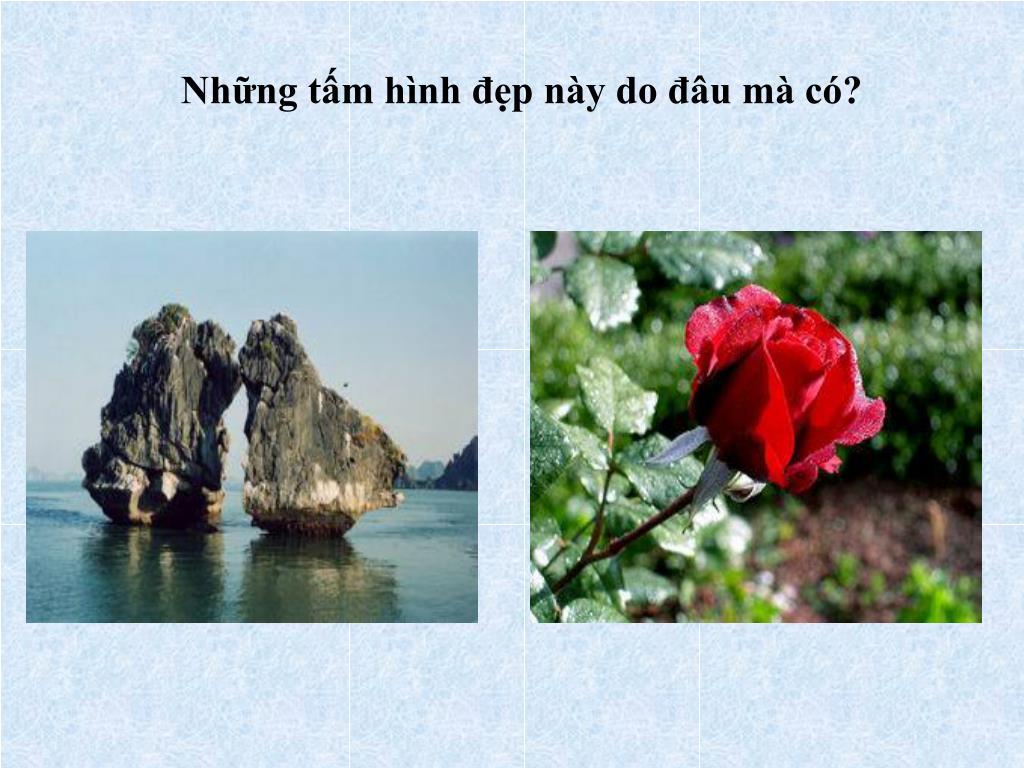

3. Những tấm hình đẹp này do đâu mà có?

4. Những tấm hình đẹp này do đâu mà có?

5. Từ cuối thế kỷ XI, con người đã sử dụng một loại máy ảnh thô sơ được gọi là "hộp tối".

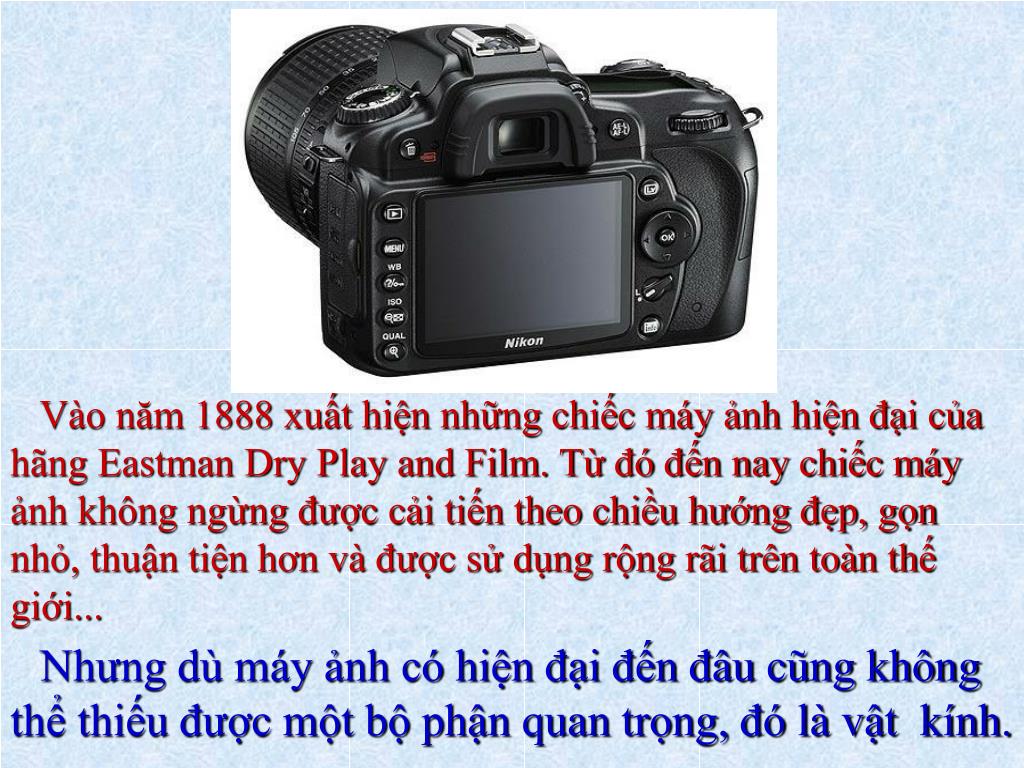

6. Vào năm 1888 xuất hiện những chiếc máy ảnh hiện đại của hãng Eastman Dry Play and Film. Từ đó đến nay chiếc máy ảnh không ngừng được cải tiến theo chiều hướng đẹp, gọn nhỏ, thuận tiện hơn và được sử dụng rộng rãi trên toàn thế giới... Nhưng dù máy ảnh có hiện đại đến đâu cũng không thể thiếu được một bộ phận quan trọng, đó là vật kính.

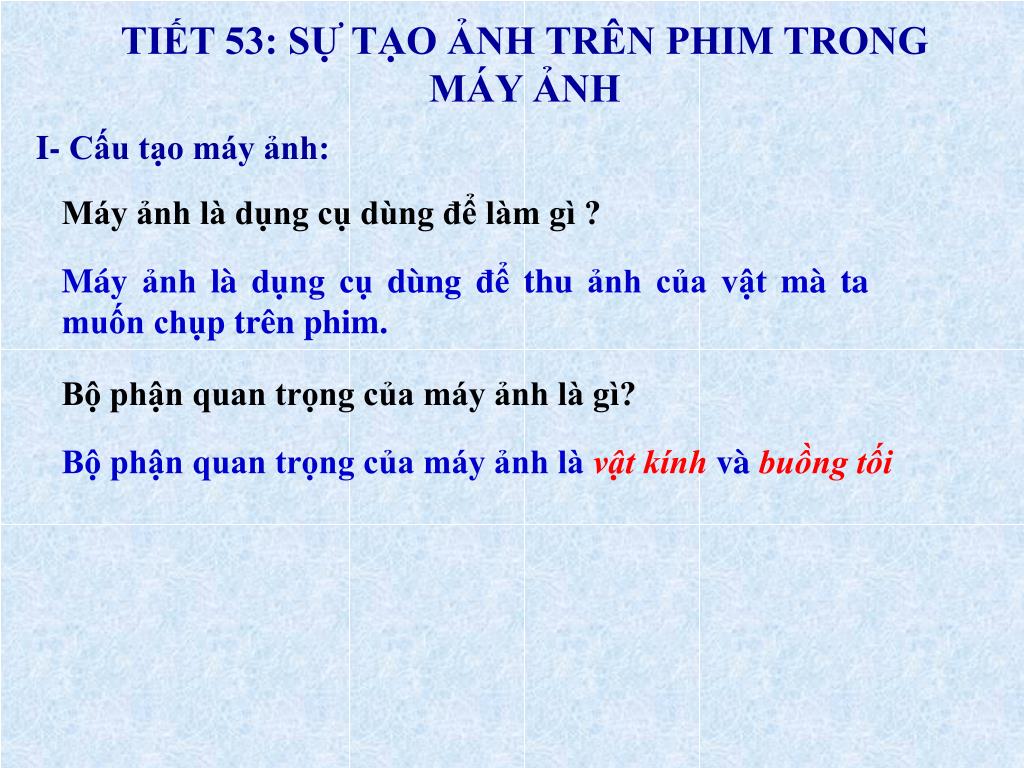

7. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: Máy ảnh là dụng cụ dùng để làm gì ? Máy ảnh là dụng cụ dùng để thu ảnh của vật mà ta muốn chụp trên phim. Bộ phận quan trọng của máy ảnh là gì? Bộ phận quan trọng của máy ảnh làvật kínhvàbuồng tối

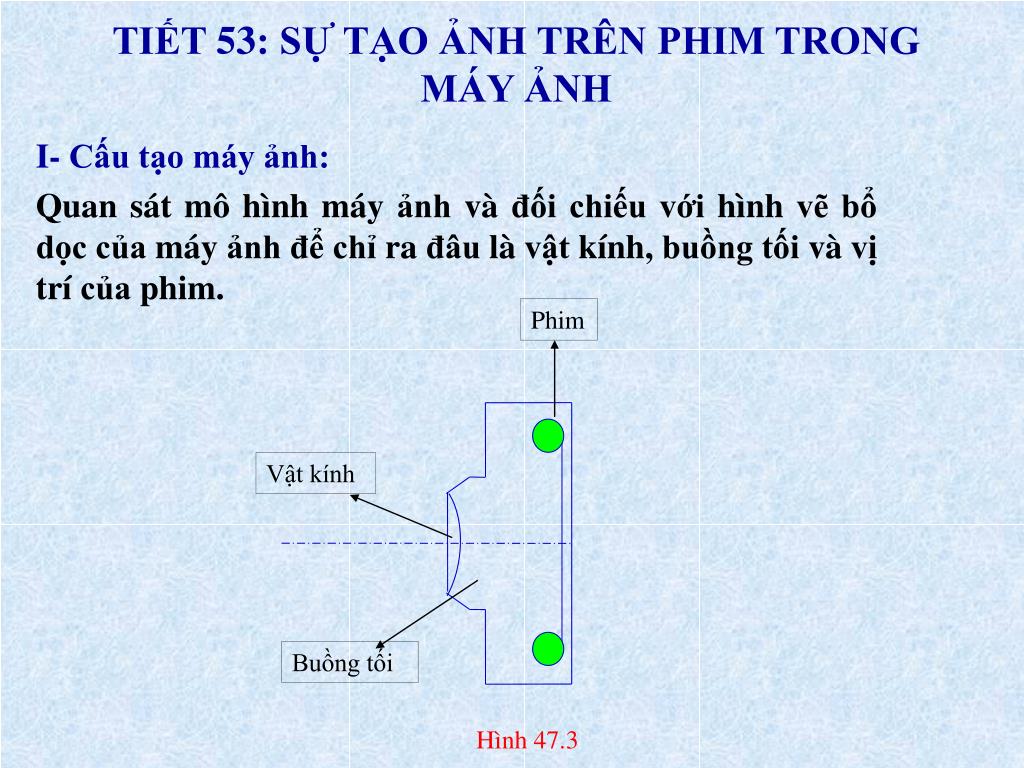

8. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: Quan sát mô hình máy ảnh và đối chiếu với hình vẽ bổ dọc của máy ảnh để chỉ ra đâu là vật kính, buồng tối và vị trí của phim. Phim Vật kính Buồng tối Hình 47.3

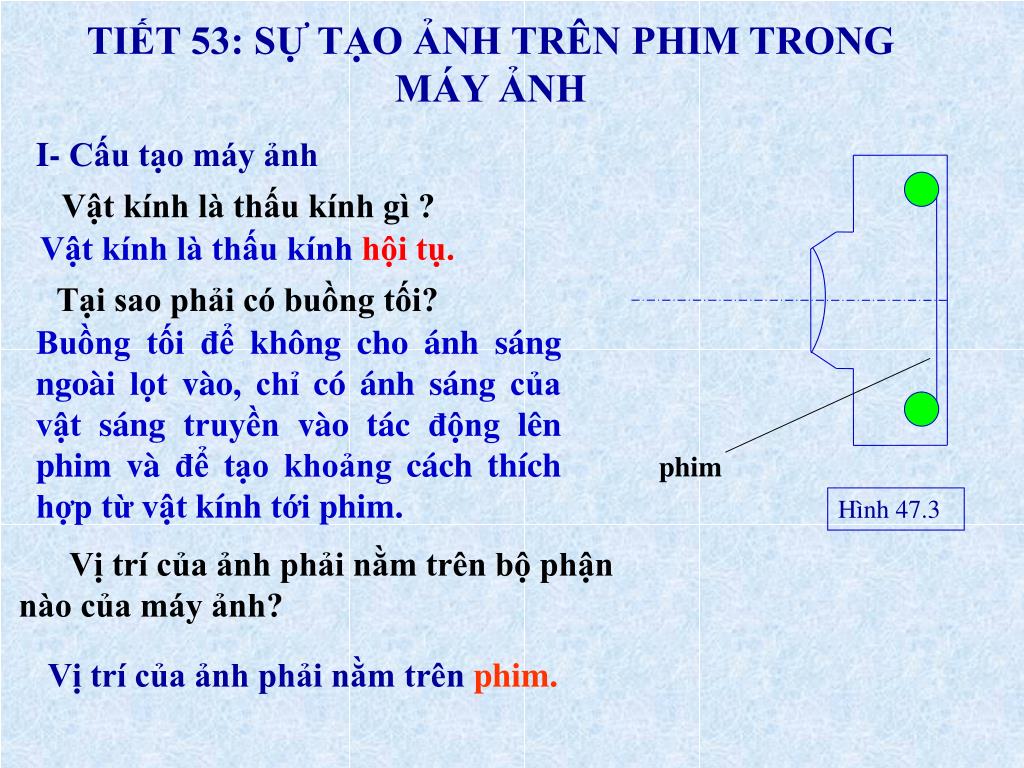

9. Hình 47.3 TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh Vật kính là thấu kính gì ? Vật kính là thấu kínhhội tụ. Tại sao phải có buồng tối? Buồng tối để không cho ánh sáng ngoài lọt vào, chỉ có ánh sáng của vật sáng truyền vào tác động lên phim và để tạo khoảng cách thích hợp từ vật kính tới phim. phim Vị trí của ảnh phải nằm trên bộ phận nào của máy ảnh? Vị trí của ảnh phải nằm trênphim.

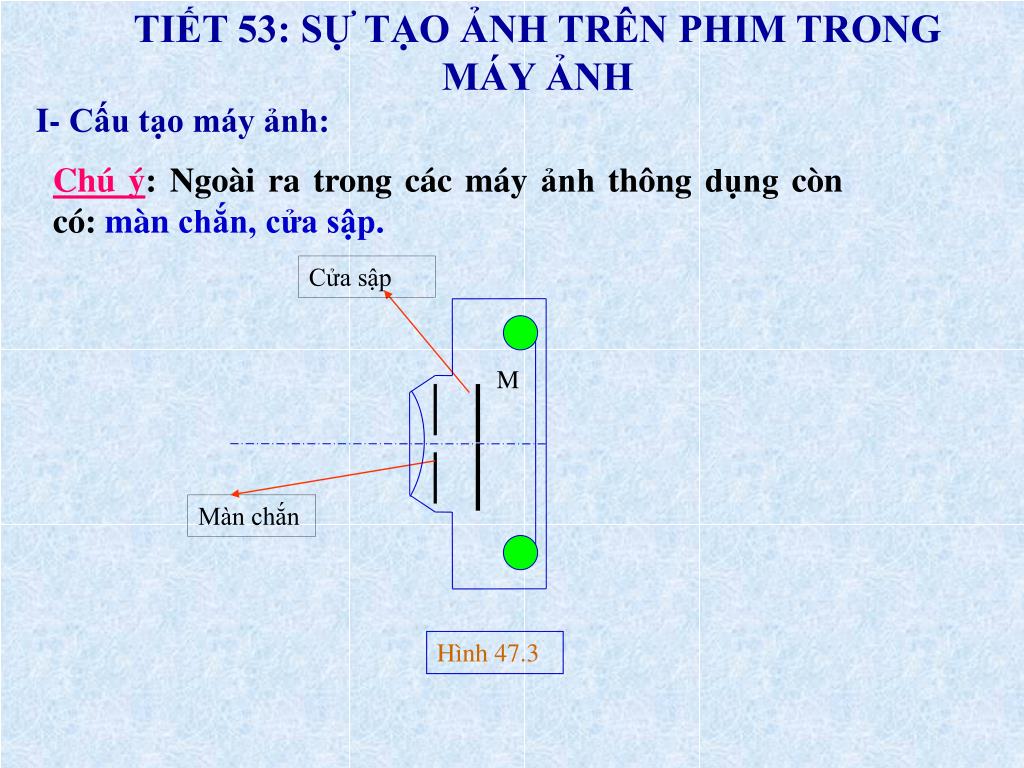

10. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH Hình 47.3 I- Cấu tạo máy ảnh: Chú ý: Ngoài ra trong các máy ảnh thông dụng còn có: màn chắn, cửa sập. Cửa sập M Màn chắn

11. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: Kết kuận. 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. Hướng vật kính của máy ảnh mô hình về phía một vật ở ngoài sân trường hoặc cửa kính của phòng học, đặt mắt sau tấm kính mờ để quan sát ảnh của vật này. Vật kính Buồng tối Hình 47.3

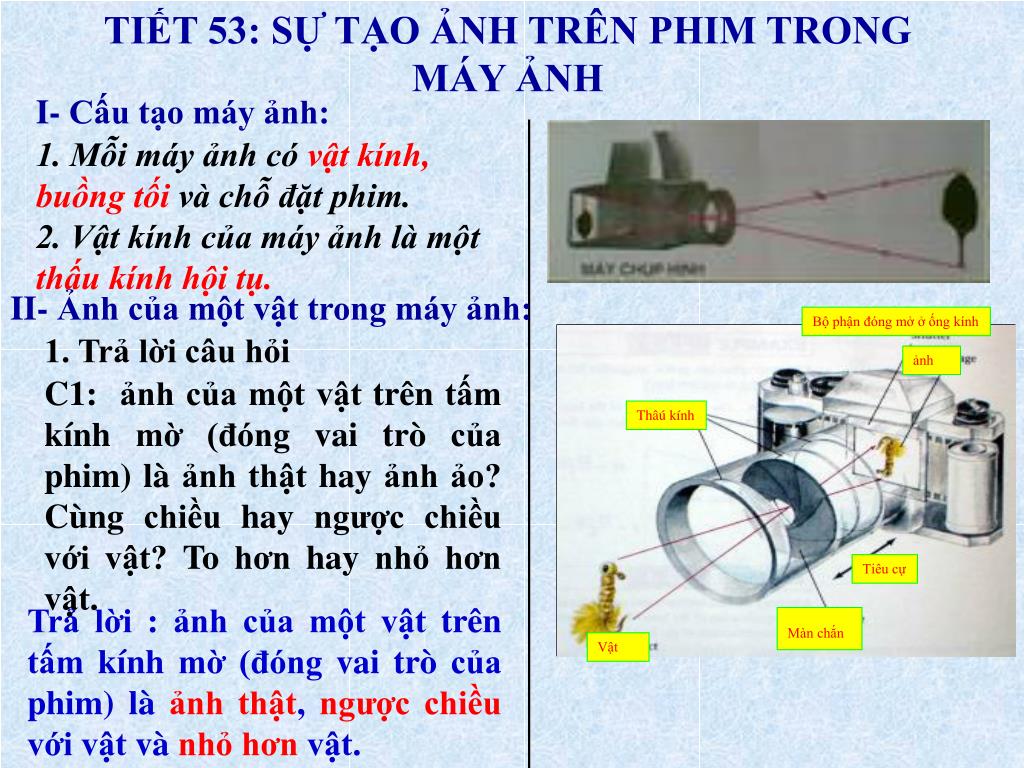

12. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. II- Ảnh của một vật trong máy ảnh: Bộ phận đóng mở ở ống kính 1. Trả lời câu hỏi ảnh C1: ảnh của một vật trên tấm kính mờ (đóng vai trò của phim) là ảnh thật hay ảnh ảo? Cùng chiều hay ngược chiều với vật? To hơn hay nhỏ hơn vật. Thâú kính Tiêu cự Trả lời : ảnh của một vật trên tấm kính mờ (đóng vai trò của phim) là ảnh thật, ngược chiều với vật và nhỏ hơn vật. Màn chắn Vật

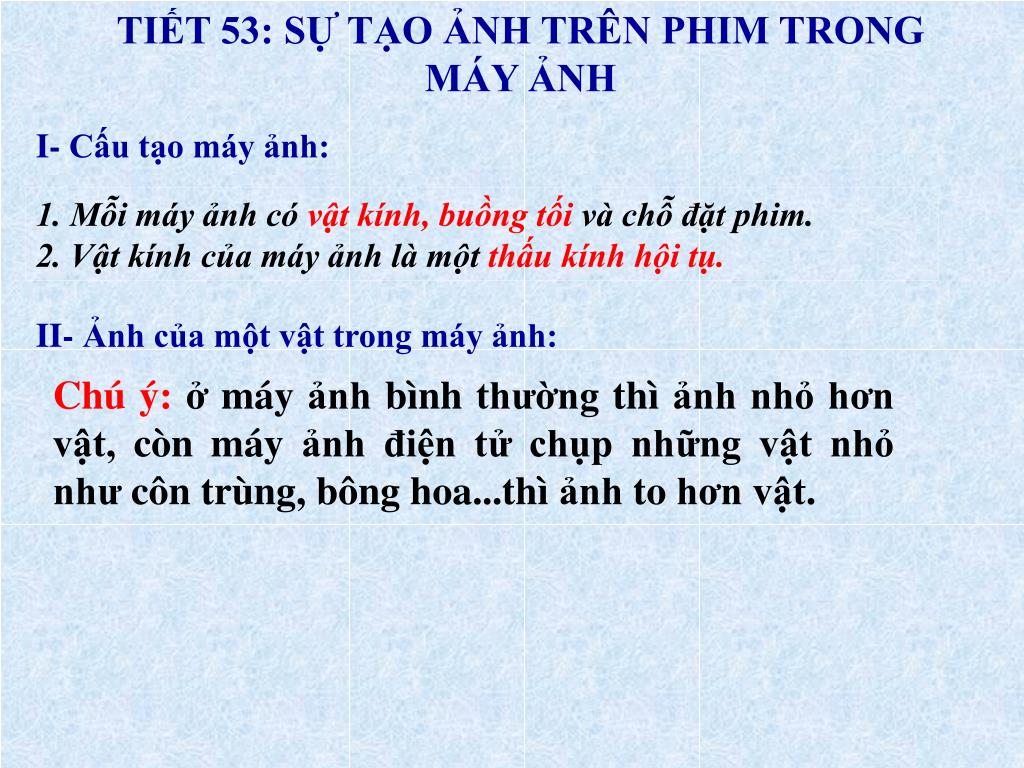

13. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. II- Ảnh của một vật trong máy ảnh: Chú ý: ở máy ảnh bình thường thì ảnh nhỏ hơn vật, còn máy ảnh điện tử chụp những vật nhỏ như côn trùng, bông hoa...thì ảnh to hơn vật.

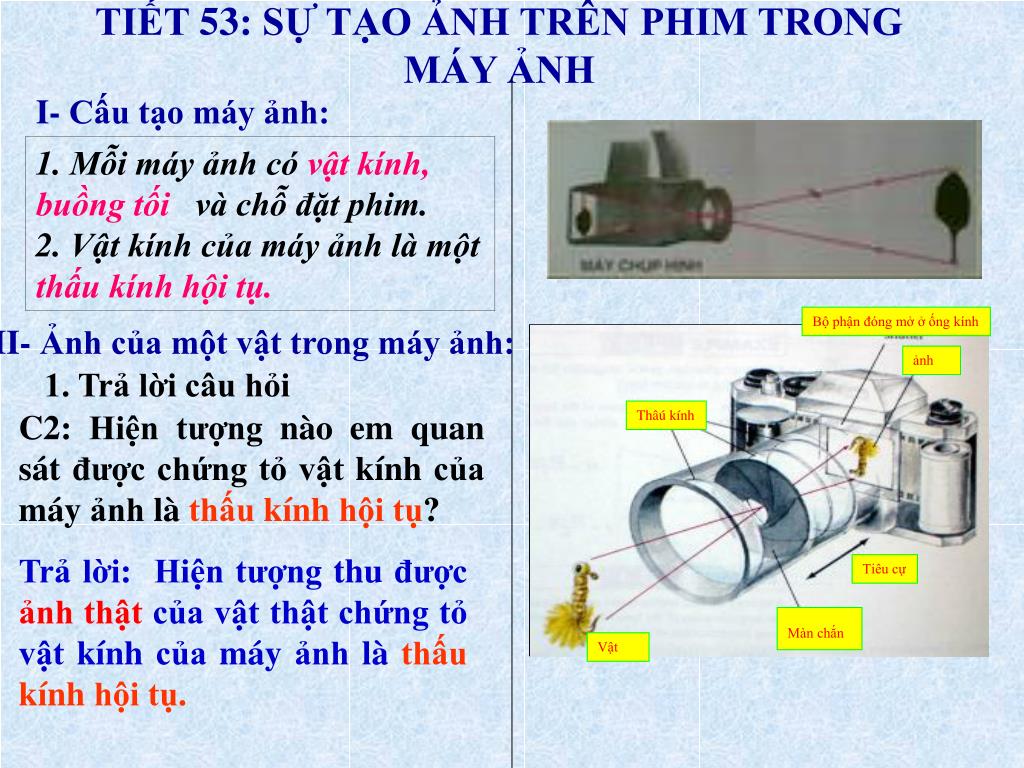

14. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. Bộ phận đóng mở ở ống kính II- Ảnh của một vật trong máy ảnh: ảnh 1. Trả lời câu hỏi C2: Hiện tượng nào em quan sát được chứng tỏ vật kính của máy ảnh là thấu kính hội tụ? Thâú kính Trả lời: Hiện tượng thu được ảnh thật của vật thật chứng tỏ vật kính của máy ảnh là thấu kính hội tụ. Tiêu cự Màn chắn Vật

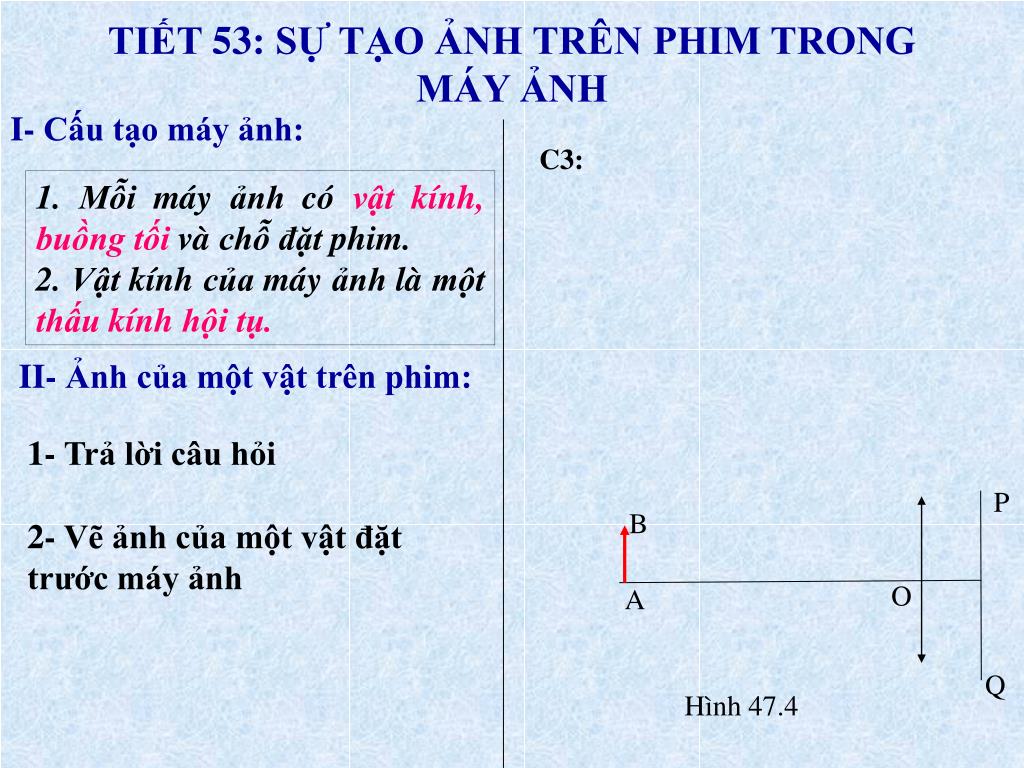

15. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: C3: 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. II- Ảnh của một vật trên phim: 1- Trả lời câu hỏi P B 2- Vẽ ảnh của một vật đặt trước máy ảnh O A Q Hình 47.4

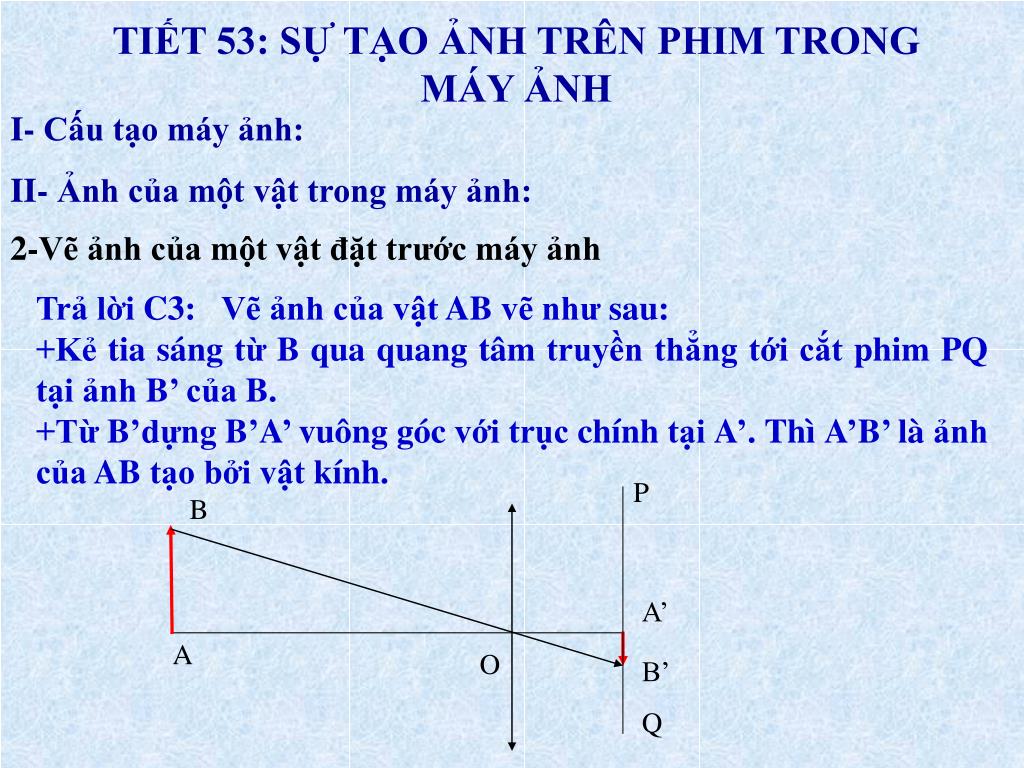

16. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: II- Ảnh của một vật trong máy ảnh: 2-Vẽ ảnh của một vật đặt trước máy ảnh Trả lời C3: Vẽ ảnh của vật AB vẽ như sau: +Kẻ tia sáng từ B qua quang tâm truyền thẳng tới cắt phim PQ tại ảnh B’ của B. +Từ B’dựng B’A’ vuông góc với trục chính tại A’. Thì A’B’ là ảnh của AB tạo bởi vật kính. P B A’ A O B’ Q

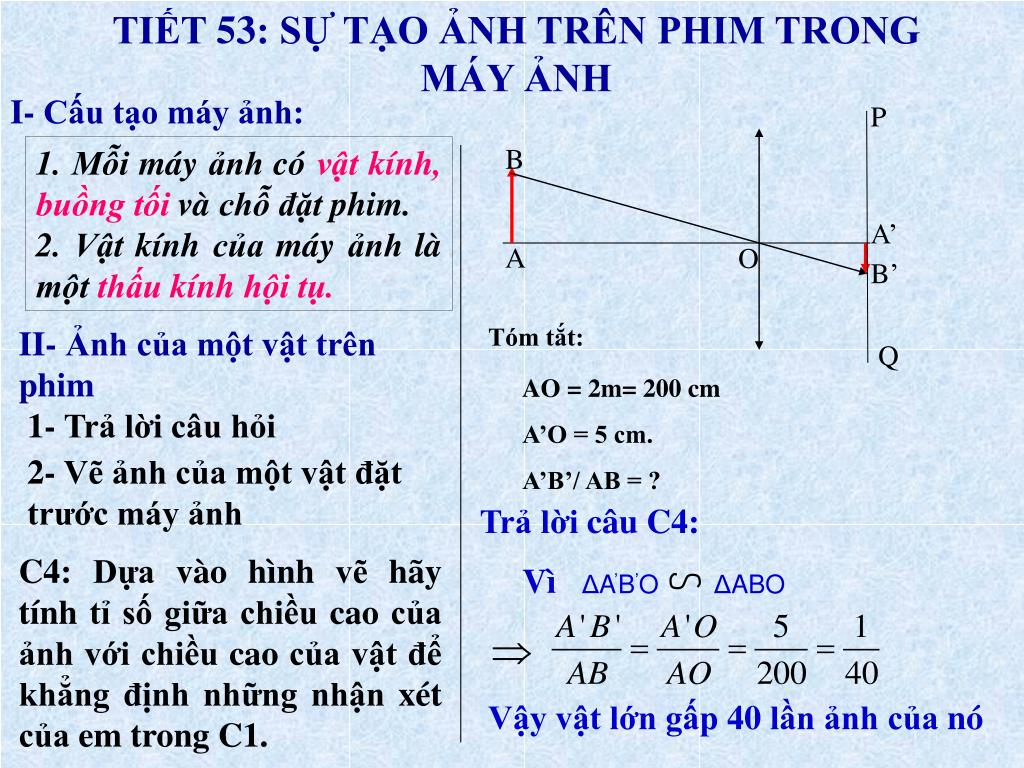

17. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH ΔA’B’O ΔABO I- Cấu tạo máy ảnh: P B 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. A’ A O B’ Tóm tắt: II- Ảnh của một vật trên phim Q AO = 2m= 200 cm A’O = 5 cm. A’B’/ AB = ? 1- Trả lời câu hỏi 2- Vẽ ảnh của một vật đặt trước máy ảnh Trả lời câu C4: C4: Dựa vào hình vẽ hãy tính tỉ số giữa chiều cao của ảnh với chiều cao của vật để khẳng định những nhận xét của em trong C1. Vì Vậy vật lớn gấp 40 lần ảnh của nó

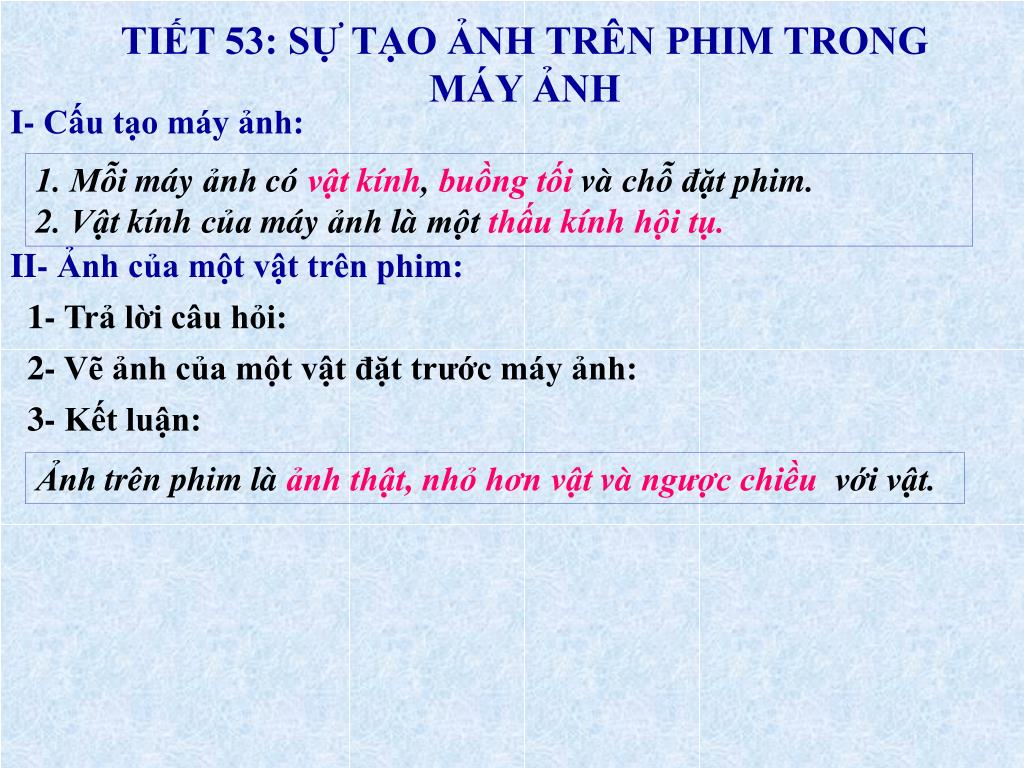

18. TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. II- Ảnh của một vật trên phim: 1- Trả lời câu hỏi: 2- Vẽ ảnh của một vật đặt trước máy ảnh: 3- Kết luận: Ảnh trên phim là ảnh thật, nhỏ hơn vật và ngược chiều với vật.

19. ΔA’B’O ΔABO Trả lời C6 : Vì TIẾT 53: SỰ TẠO ẢNH TRÊN PHIM TRONG MÁY ẢNH I- Cấu tạo máy ảnh: B 1. Mỗi máy ảnh có vật kính, buồng tối và chỗ đặt phim. 2. Vật kính của máy ảnh là một thấu kính hội tụ. P A’ A O B’ II- Ảnh của một vật trên phim Q Ảnh trên phim là ảnh thật, nhỏ hơn vật và ngược chiều với vật. III- Vận dụng: C6: Một người cao 1,6m được chụp ảnh và đứng cách vât kính của máy ảnh là 3m. Phim cách vật kính là 6cm. Hỏi ảnh người ấy trên phim cao bao nhiêu cm? Tóm tắt C6: AB = 1,6m = 160 cm OA =3m =300 cm OA’ =6 cm Ảnh người ấy trên phim cao 3,2 cm. Tính A’B’ =?

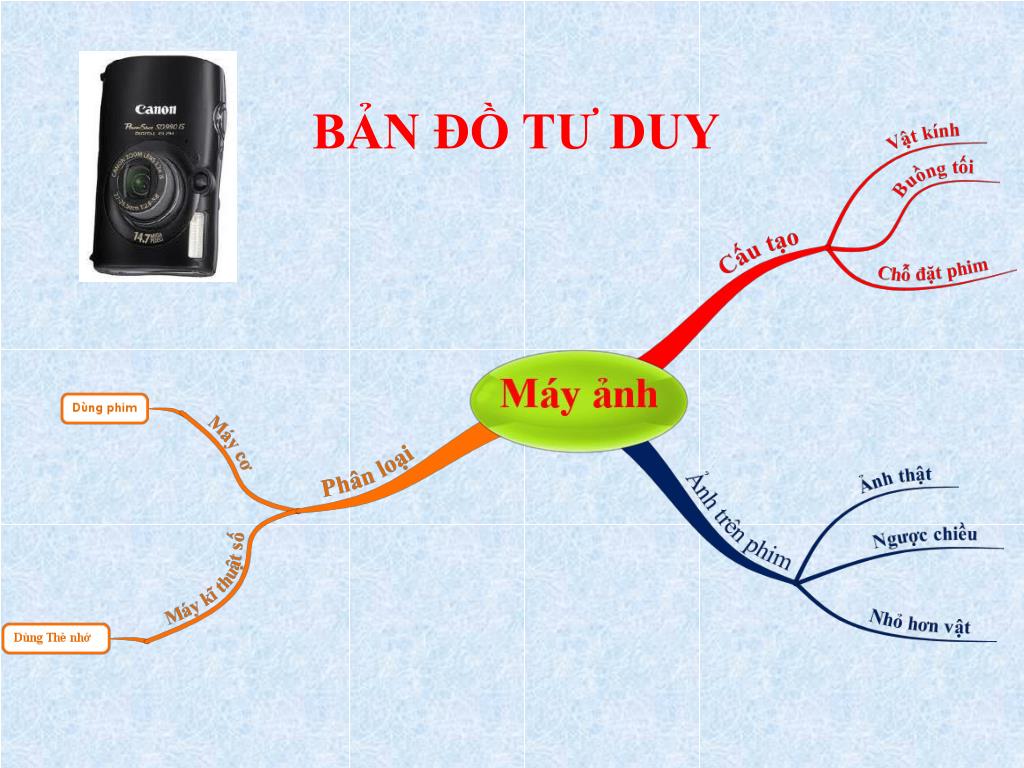

20. BẢN ĐỒ TƯ DUY

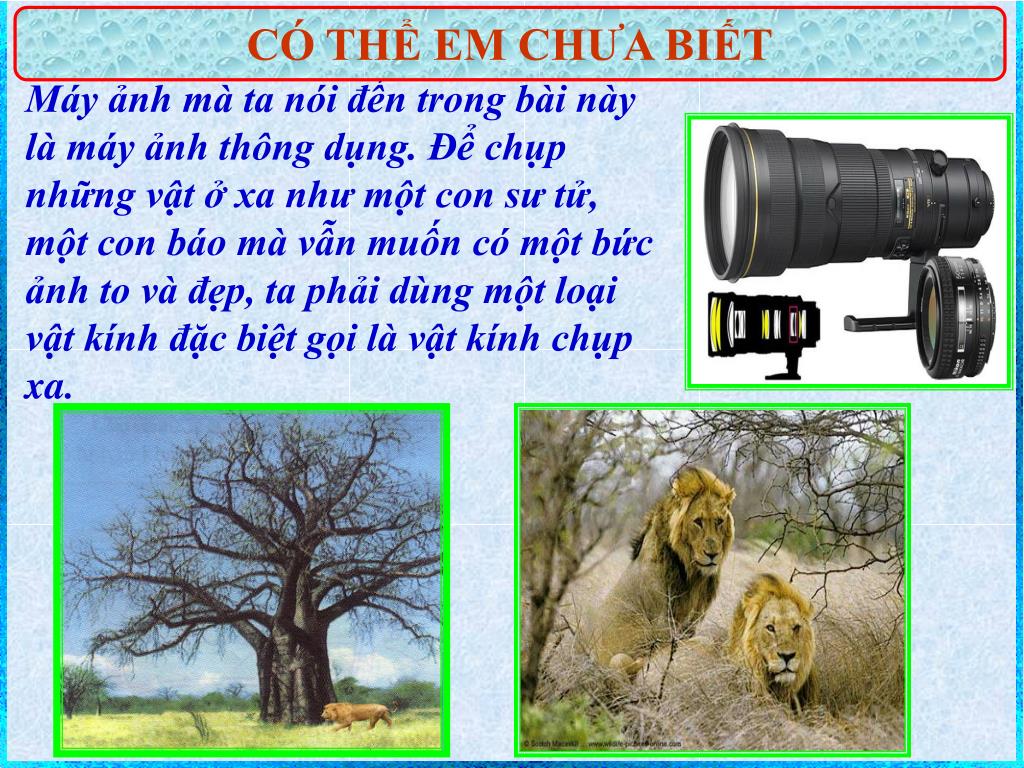

21. CÓ THỂ EM CHƯA BIẾT Máy ảnh mà ta nói đến trong bài này là máy ảnh thông dụng. Để chụp những vật ở xa như một con sư tử, một con báo mà vẫn muốn có một bức ảnh to và đẹp, ta phải dùng một loại vật kính đặc biệt gọi là vật kính chụp xa.

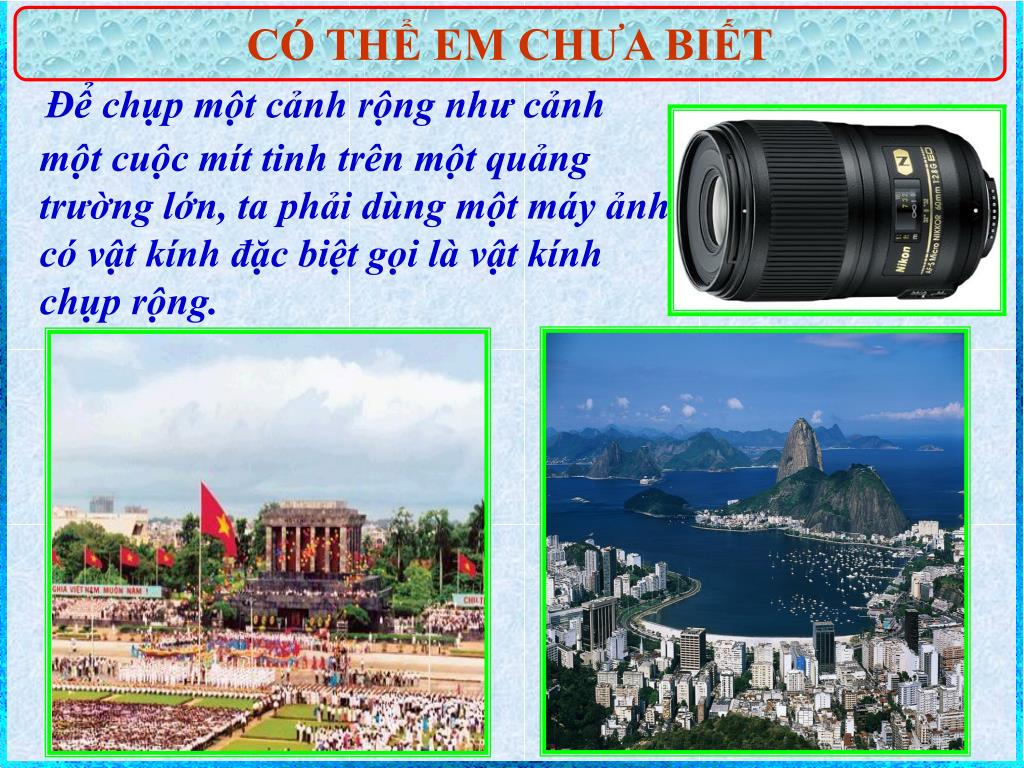

22. CÓ THỂ EM CHƯA BIẾT Để chụp một cảnh rộng như cảnh một cuộc mít tinh trên một quảng trường lớn, ta phải dùng một máy ảnh có vật kính đặc biệt gọi là vật kính chụp rộng.

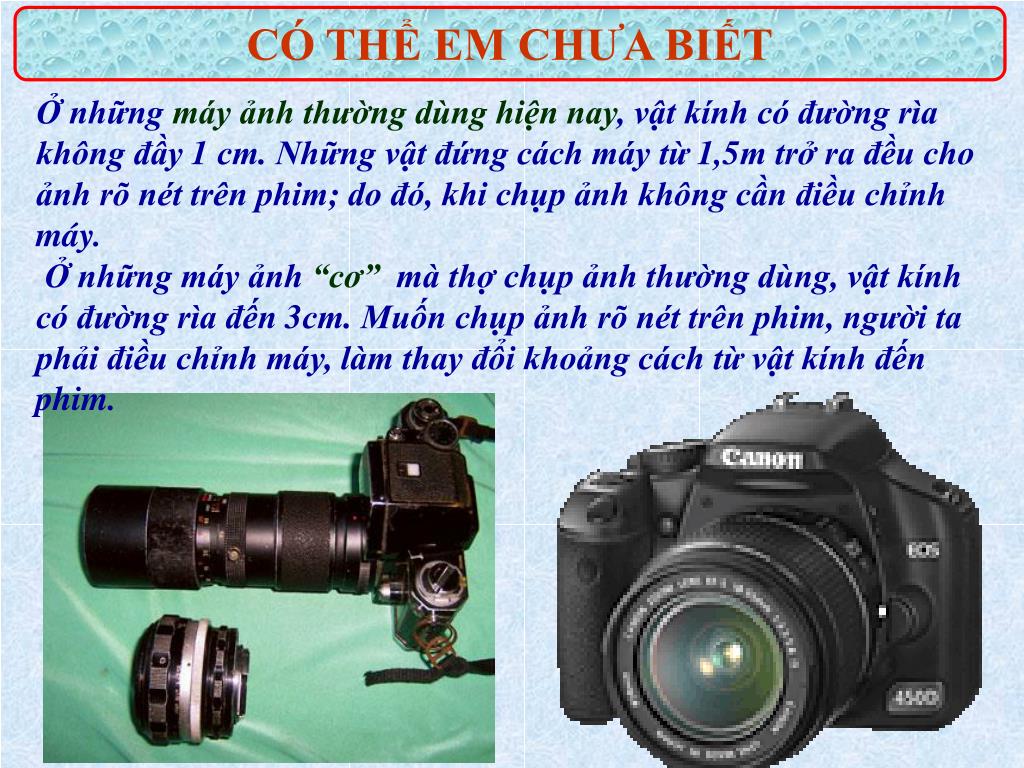

23. CÓ THỂ EM CHƯA BIẾT Ở những máy ảnh thường dùng hiện nay, vật kính có đường rìa không đầy 1 cm. Những vật đứng cách máy từ 1,5m trở ra đều cho ảnh rõ nét trên phim; do đó, khi chụp ảnh không cần điều chỉnh máy. Ở những máy ảnh “cơ” mà thợ chụp ảnh thường dùng, vật kính có đường rìa đến 3cm. Muốn chụp ảnh rõ nét trên phim, người ta phải điều chỉnh máy, làm thay đổi khoảng cách từ vật kính đến phim.

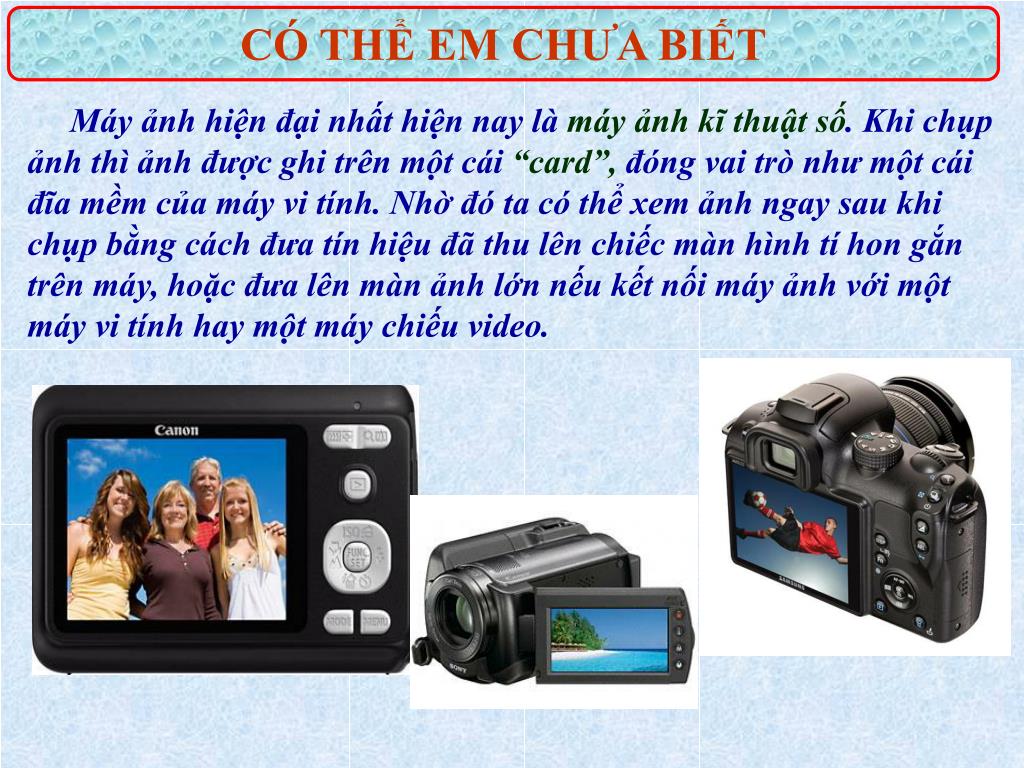

24. CÓ THỂ EM CHƯA BIẾT Máy ảnh hiện đại nhất hiện nay là máy ảnh kĩ thuật số. Khi chụp ảnh thì ảnh được ghi trên một cái “card”, đóng vai trò như một cái đĩa mềm của máy vi tính. Nhờ đó ta có thể xem ảnh ngay sau khi chụp bằng cách đưa tín hiệu đã thu lên chiếc màn hình tí hon gắn trên máy, hoặc đưa lên màn ảnh lớn nếu kết nối máy ảnh với một máy vi tính hay một máy chiếu video.

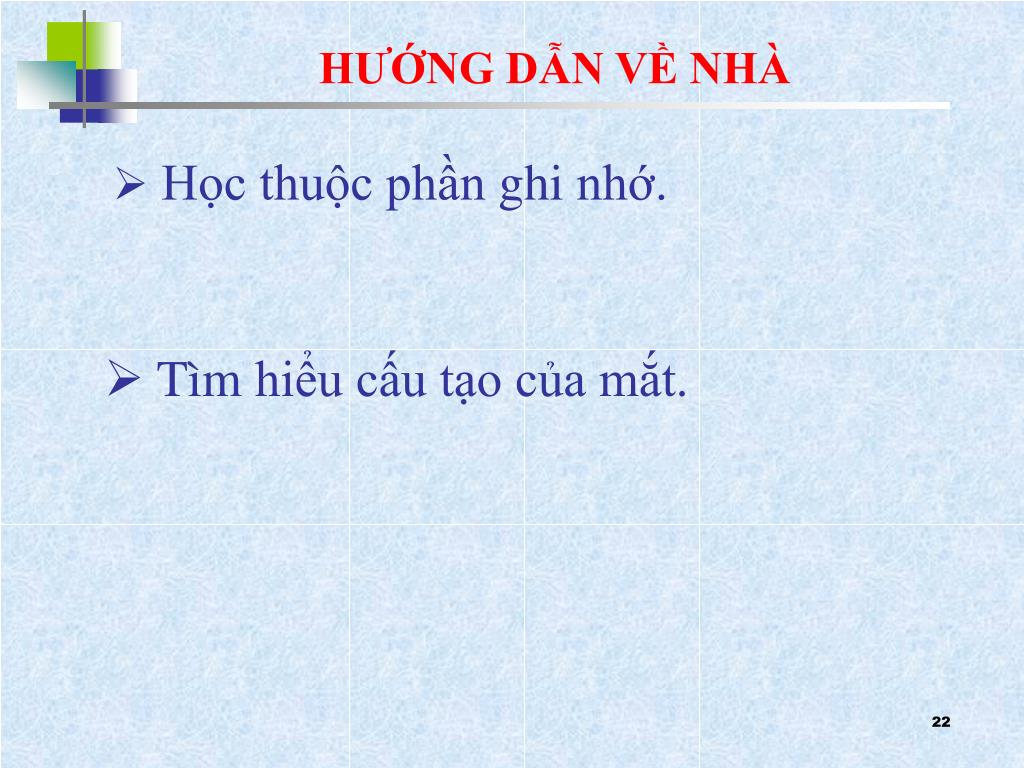

25. HƯỚNG DẪN VỀ NHÀ  Học thuộc phần ghi nhớ.  Tìm hiểu cấu tạo của mắt. 22
