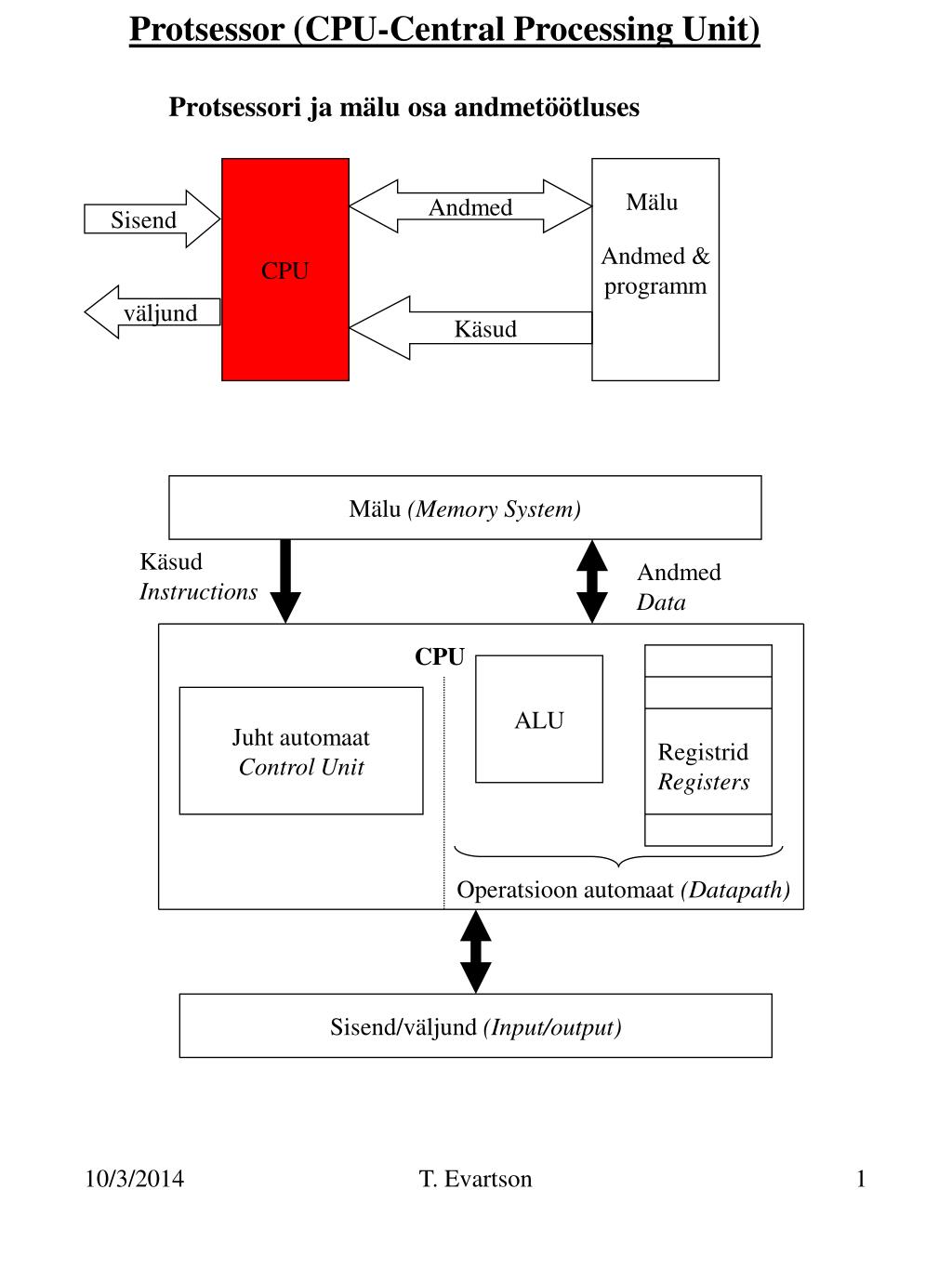

Protsessori ja m lu osa andmet tluses
Protsessori ja mälu osa andmetöötluses

Protsessor (CPU-Central Processing Unit)

CPU

Andmed &

programm

Andmed

Mälu

Sisend

väljund

Käsud

Mälu (Memory System)

Käsud

Instructions

Andmed

Data

CPU

ALU

Juht automaat

Control Unit

Registrid

Registers

Operatsioon automaat (Datapath)

Sisend/väljund (Input/output)

T. Evartson



K rgtaseme keel assembler masinkood
Kõrgtaseme keel-assembler-masinkood

Kõrgtaseme keel

High-level language

If n<100 then a:= b

else v[i]:=k[j-1]

end;

Assembler keel

Assembly language

ADD a,b,c

MOV d, M

XOR c,d

Masinkood

Binary machine

language

00110111001110

11000110010100

11110100000101

11110000011100

T. Evartson

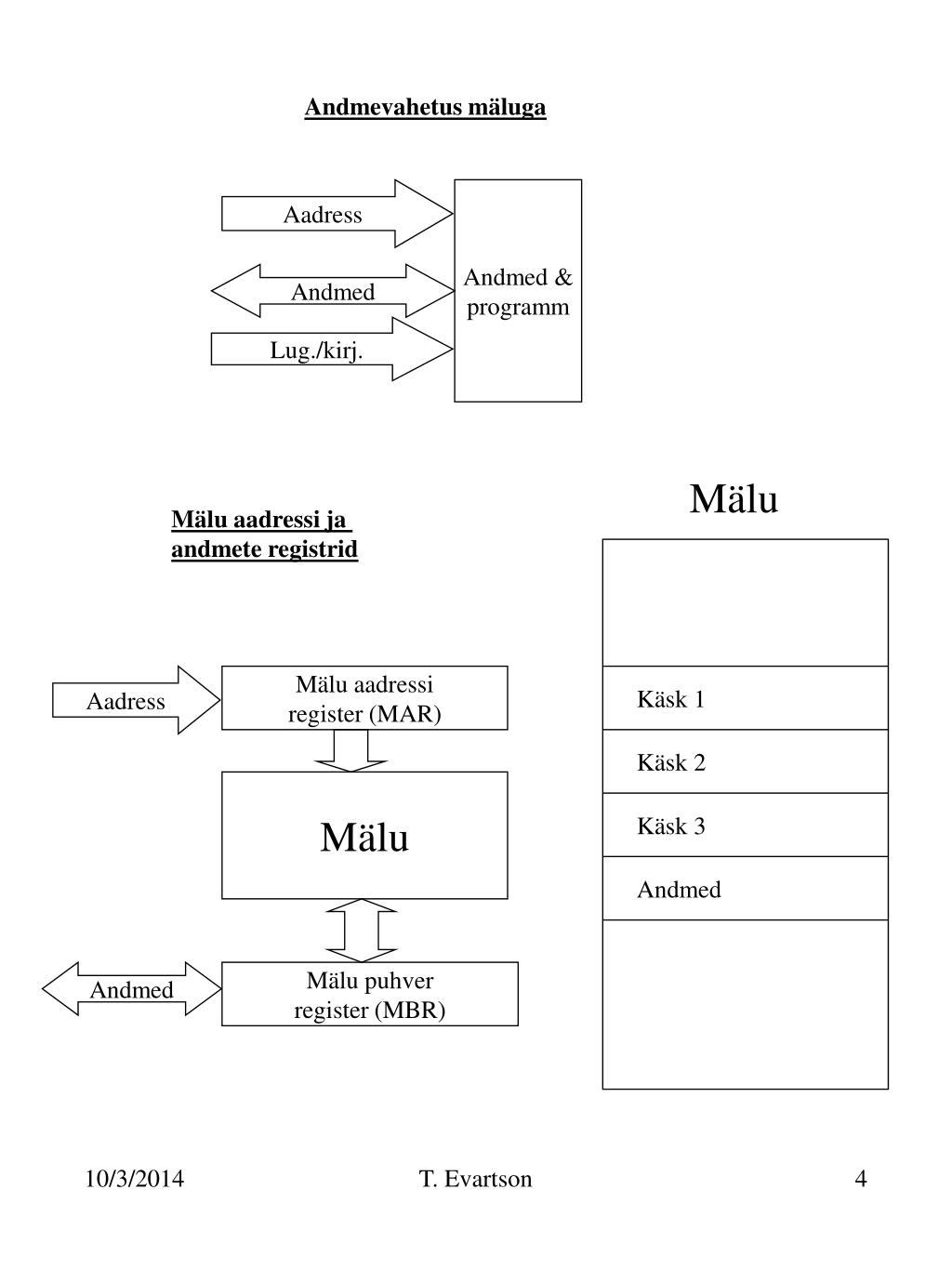

Andmevahetus m luga
Andmevahetus mäluga

Aadress

Andmed &

programm

Andmed

Lug./kirj.

Mälu

Mälu aadressi ja

andmete registrid

Aadress

Mälu aadressi

register (MAR)

Käsk 1

Käsk 2

Mälu

Käsk 3

Andmed

Andmed

Mälu puhver

register (MBR)

T. Evartson

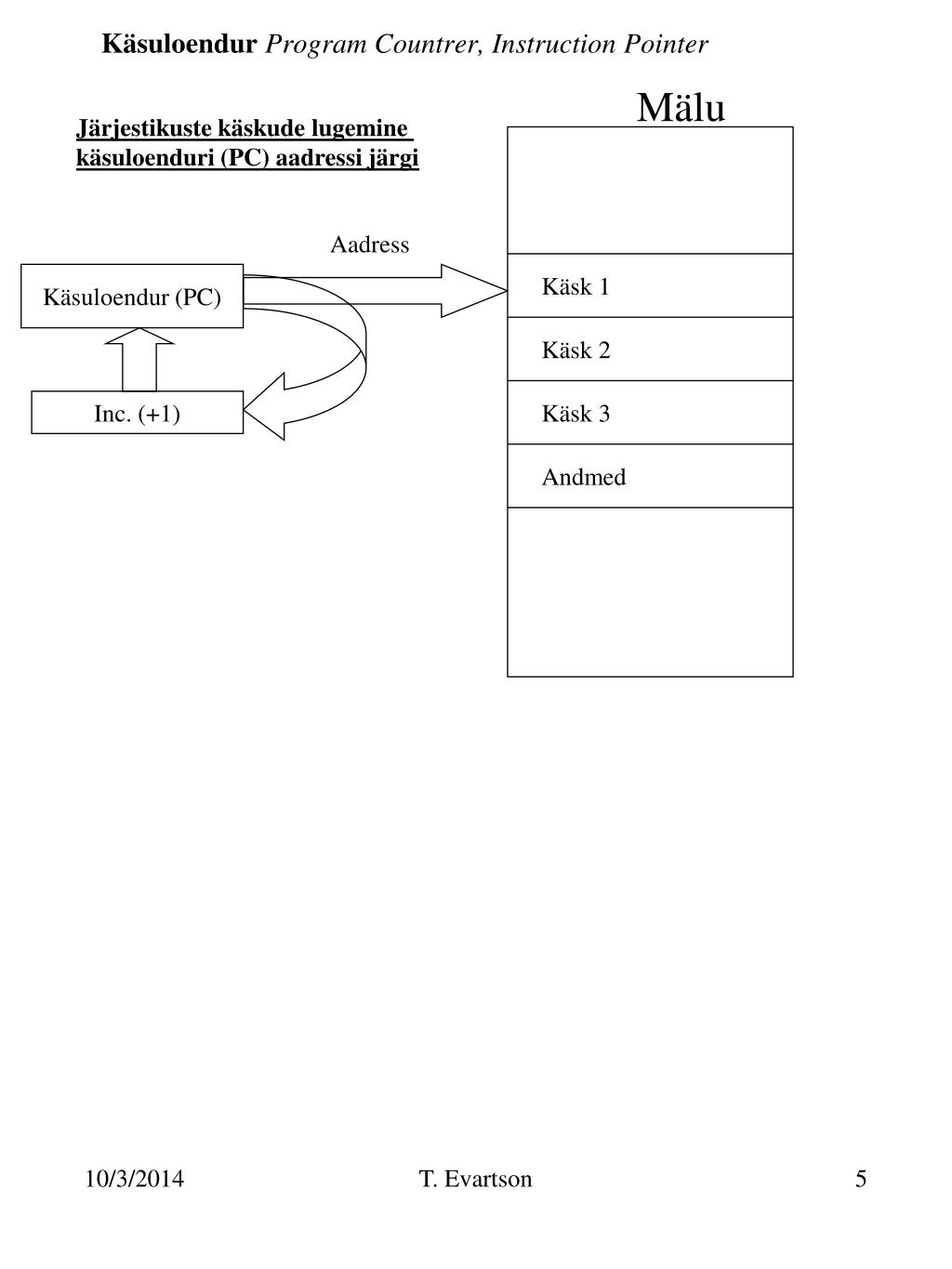

K suloendur program countrer instruction pointer
Käsuloendur Program Countrer, Instruction Pointer

Mälu

Järjestikuste käskude lugemine

käsuloenduri (PC) aadressi järgi

Aadress

Käsuloendur (PC)

Käsk 1

Käsk 2

Inc. (+1)

Käsk 3

Andmed

T. Evartson


K su register ja k su dekodeerimine
Käsu register ja käsu dekodeerimine

Käsuregister (IR)

Käsukood

Aadress/Operand

Dekooder

ADD

OR

MUL

T. Evartson


K su t itmise juhtimine
Käsu täitmise juhtimine

Mälu aadressi

register (MAR)

Käsuloendur (PC)

Mälu

Inc. (+1)

IR

Käsukood

Aadress

Mälu puhver

register (MBR)

Käsu

dekooder

Andmed

Aadressid

Juht-

automaat

(CU)

Juhtsignaalid

T. Evartson

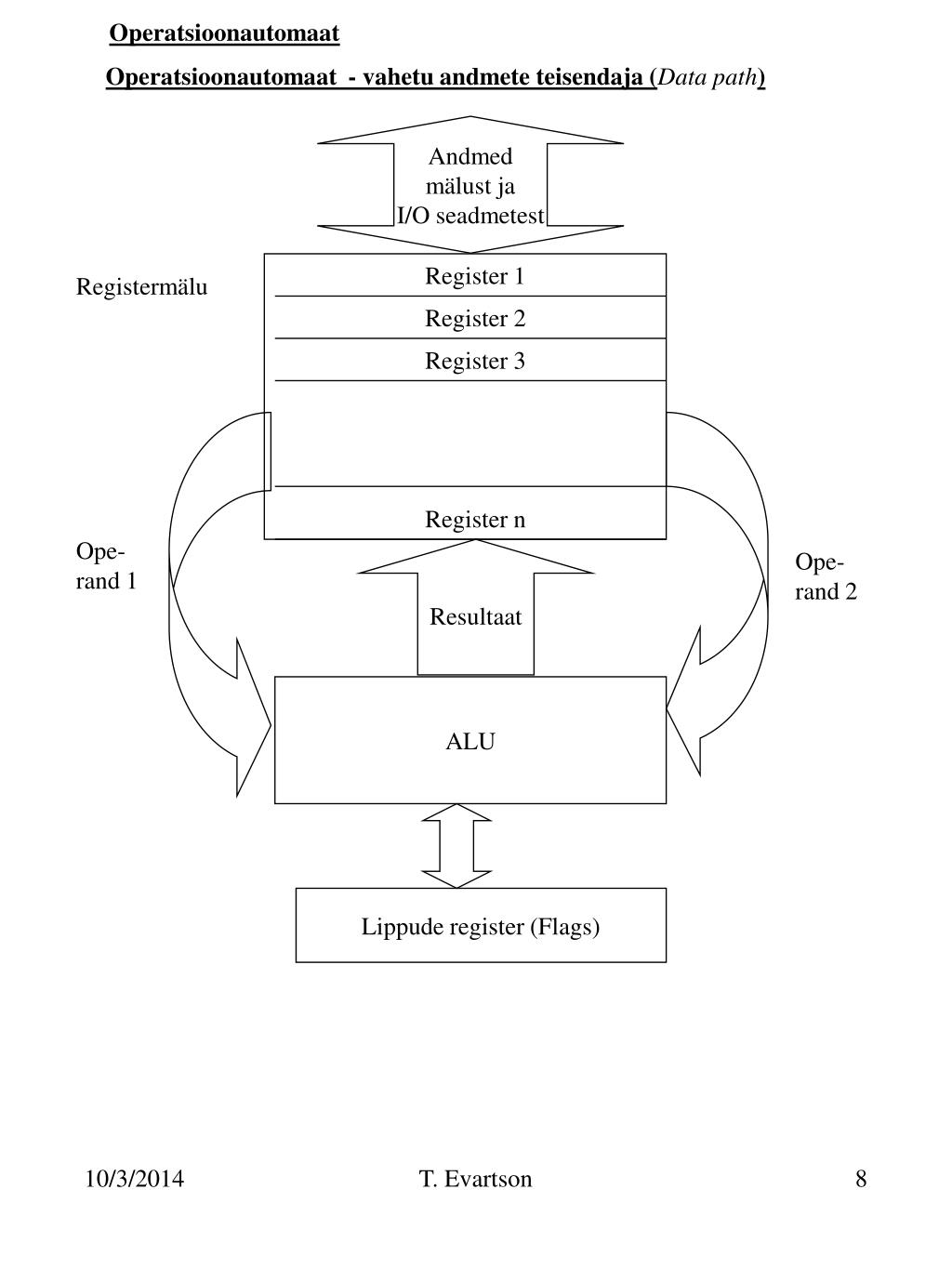

Operatsioonautomaat
Operatsioonautomaat

Operatsioonautomaat - vahetu andmete teisendaja (Data path)

Andmed

mälust ja

I/O seadmetest

Register 1

Registermälu

Register 2

Register 3

Register n

Ope-

rand 1

Resultaat

Ope-

rand 2

ALU

Lippude register (Flags)

T. Evartson

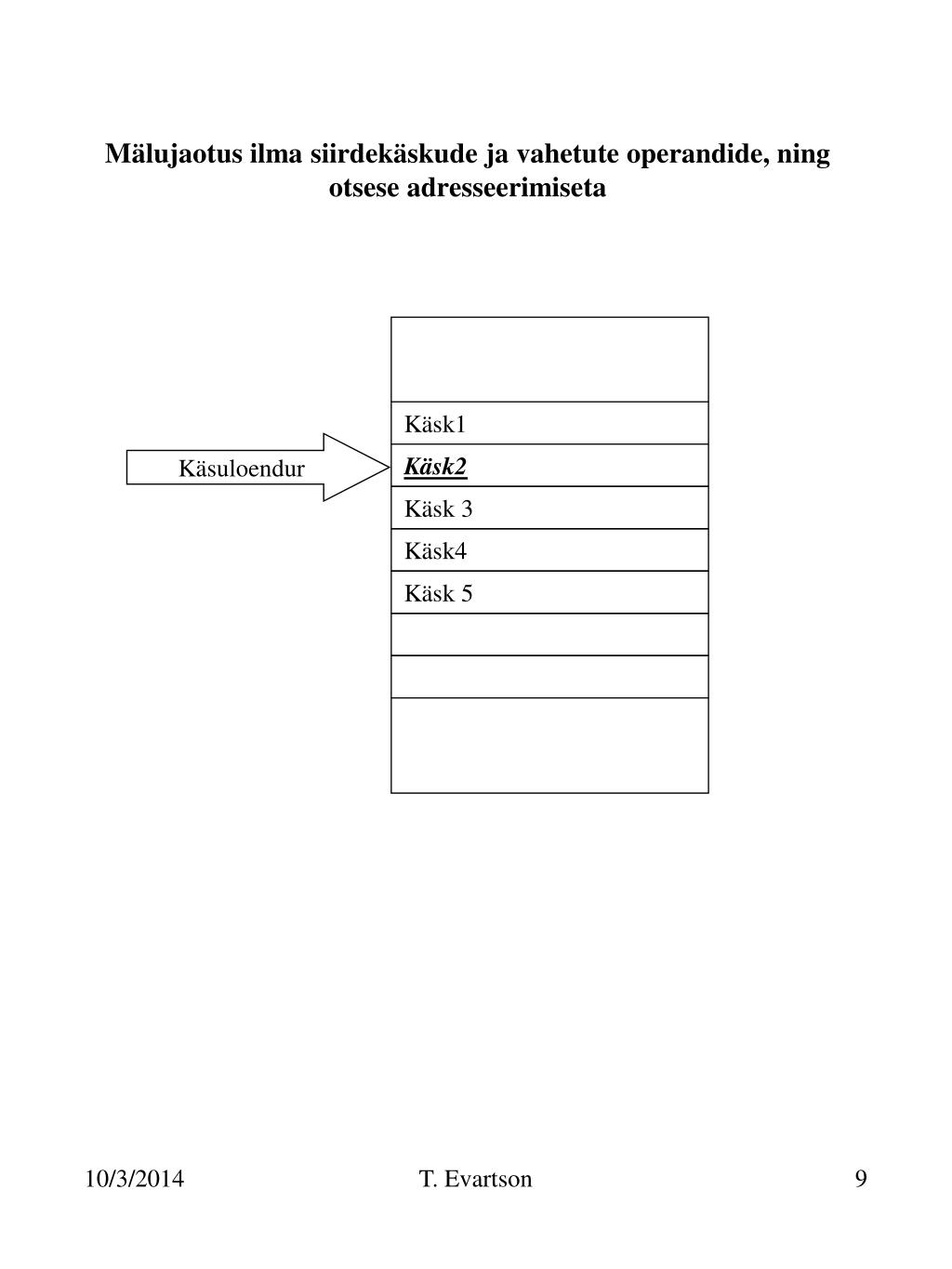

M lujaotus ilma siirdek skude ja vahetute operandide ning otsese adresseerimiseta
Mälujaotus ilma siirdekäskude ja vahetute operandide, ning otsese adresseerimiseta

Käsk1

Käsuloendur

Käsk2

Käsk 3

Käsk4

Käsk 5

T. Evartson

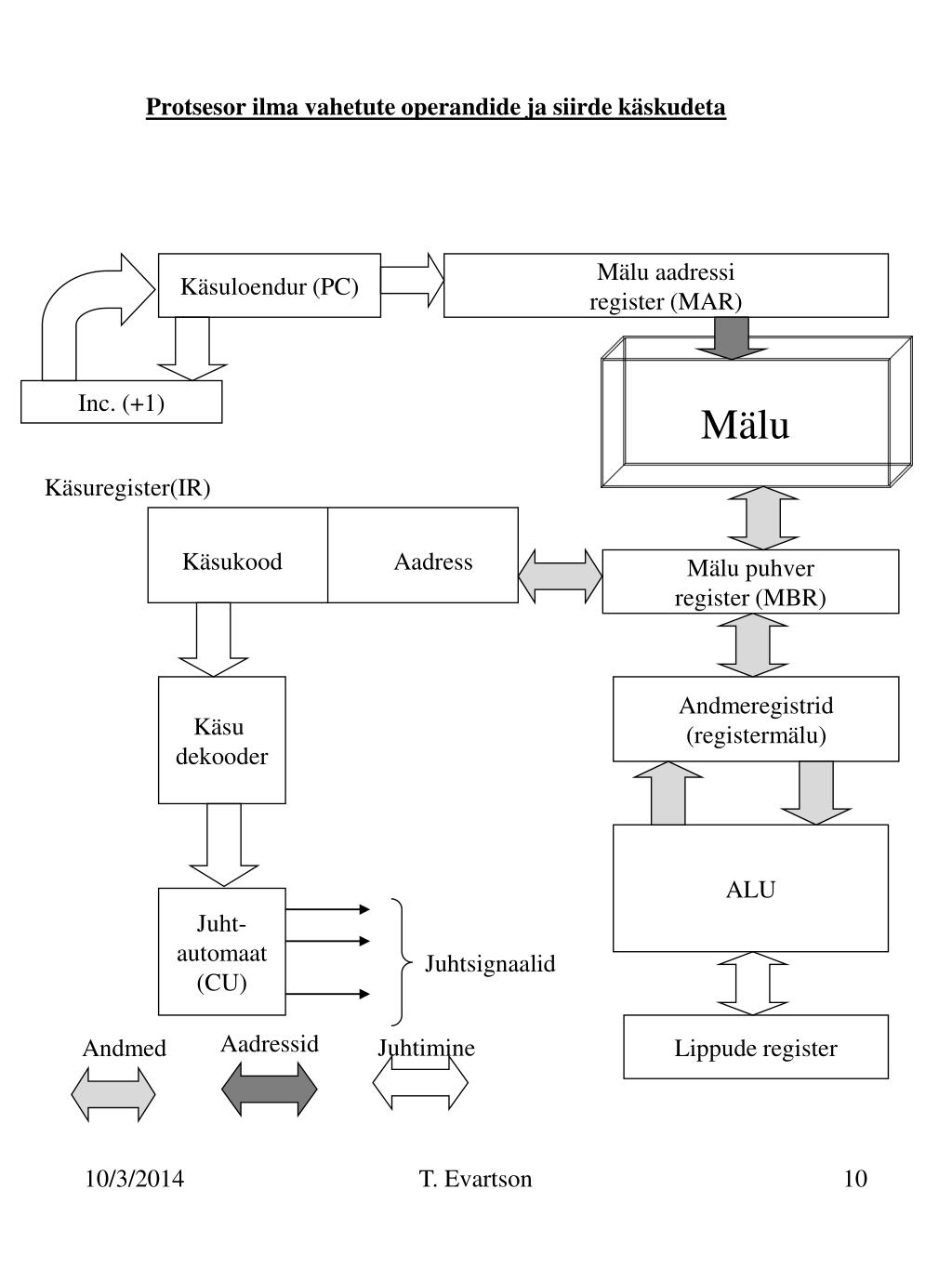

Protsesor ilma vahetute operandide ja siirde k skudeta
Protsesor ilma vahetute operandide ja siirde käskudeta otsese adresseerimiseta

Käsuloendur (PC)

Mälu aadressi

register (MAR)

Mälu

Inc. (+1)

Käsuregister(IR)

Käsukood

Aadress

Mälu puhver

register (MBR)

Käsu

dekooder

Andmeregistrid

(registermälu)

ALU

Juht-

automaat

(CU)

Juhtsignaalid

Lippude register

Aadressid

Juhtimine

Andmed

T. Evartson


K su t itmise ts kkel von neumanni ts kkel

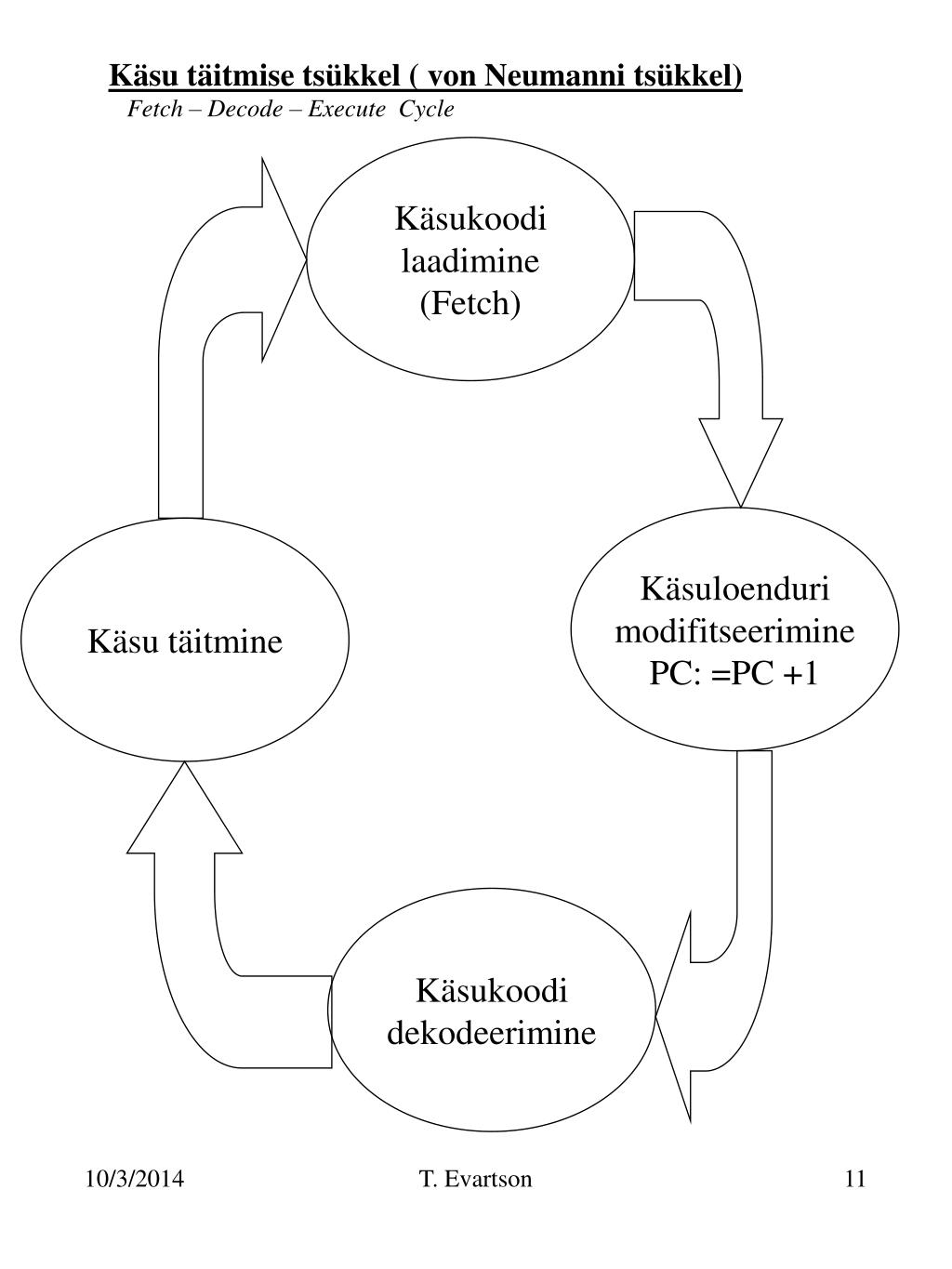

Käsu täitmise tsükkel ( von Neumanni tsükkel) otsese adresseerimiseta

Fetch – Decode – Execute Cycle

Käsukoodi

laadimine

(Fetch)

Käsuloenduri

modifitseerimine

PC: =PC +1

Käsu täitmine

Käsukoodi

dekodeerimine

T. Evartson


PC M otsese adresseerimiseta

Käsukoodi laadimine

(Instruction fetch)

PC + 1

M IR

Käsukoodi dekodeerimine

. . .

.

.

.

.

.

.

.

.

.

Käsu täitmine

(instruction execute)

T. Evartson


M lu jaotus siirdek skudega programmiga
Mälu otsese adresseerimisetajaotus siirdekäskudega programmiga

Käsk1

Käsuloendur

Käsk2Siirdekäsk (Branch)

Järgmise käsu aadress

Käsk3

Andmed

Käsk1a

Käsk2a

T. Evartson


Siirdek sud protsessoris
Siirdekäsud protsessoris otsese adresseerimiseta

Käsuloendur (PC)

Mälu aadressi

register (MAR)

Mälu

Järgmise

käsu

aadress

Inc. (+1)

Käsuregister(IR)

Käsukood

Aadress

Mälu puhver

register (MBR)

Käsu

dekooder

Andmeregistrid

(registérmälu)

ALU

Juht-

automaat

(CU)

Juht-

signaalid

Lippude register

Siirde (Branch) tingimus

T. Evartson


PC M otsese adresseerimiseta

Käsukoodi laadimine

(Instruction fetch)

PC + 1

M IR

Käsukoodi dekodeerimine

Siirdekäsk

. . .

1

Tingimus

0

.

.

.

Käsu täitmine

(instruction execute)

PC M

PC + 1

Uus PC

T. Evartson


M lu jaotus operandi otsese adresserimisega k su koral
Mälu otsese adresseerimisetajaotus operandi otsese adresserimisega käsu koral

Käsk1

Käsuloendur

Käsk2

Operandi aadress

Käsk3

Andmed

Operand

Käsk n

T. Evartson


K sukoodiga antakse koos operandi aadress
Käsukoodiga antakse koos operandi aadress otsese adresseerimiseta

Käsuloendur (PC)

Mälu aadressi

register (MAR)

Mälu

Inc. (+1)

Operandi

aadress

Käsuregister(IR)

Operandi

aadress

Käsukood

Mälu puhver

register (MBR)

Käsu

dekooder

Andmeregistrid

(registérmälu)

ALU

Juht-

automaat

(CU)

Juht-

signaalid

Lippude register

Siirde (Branch) tingimus

T. Evartson

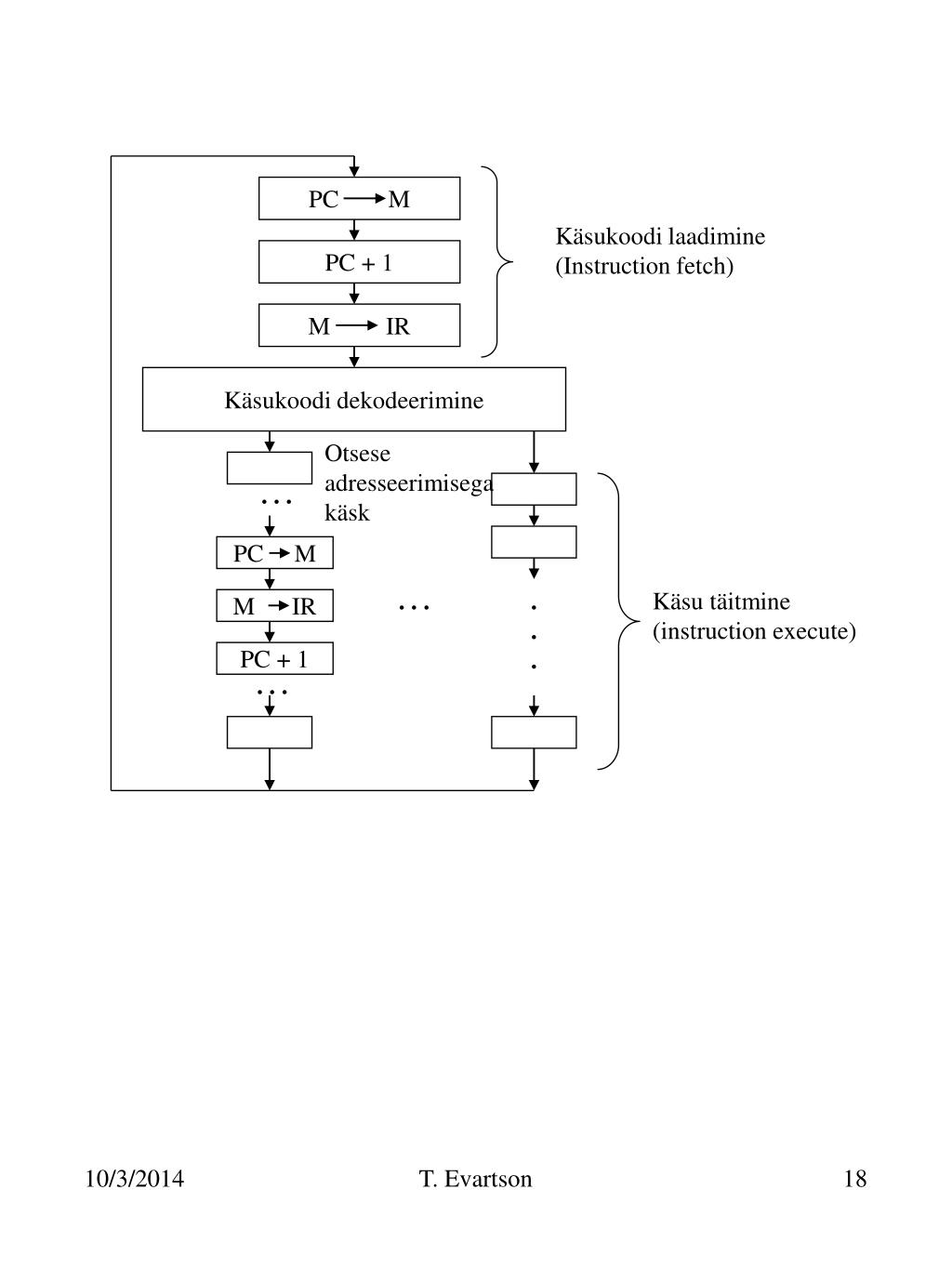

PC M otsese adresseerimiseta

Käsukoodi laadimine

(Instruction fetch)

PC + 1

M IR

Käsukoodi dekodeerimine

Otsese

adresseerimisega

käsk

. . .

PC M

. . .

.

.

.

Käsu täitmine

(instruction execute)

M IR

PC + 1

. . .

T. Evartson

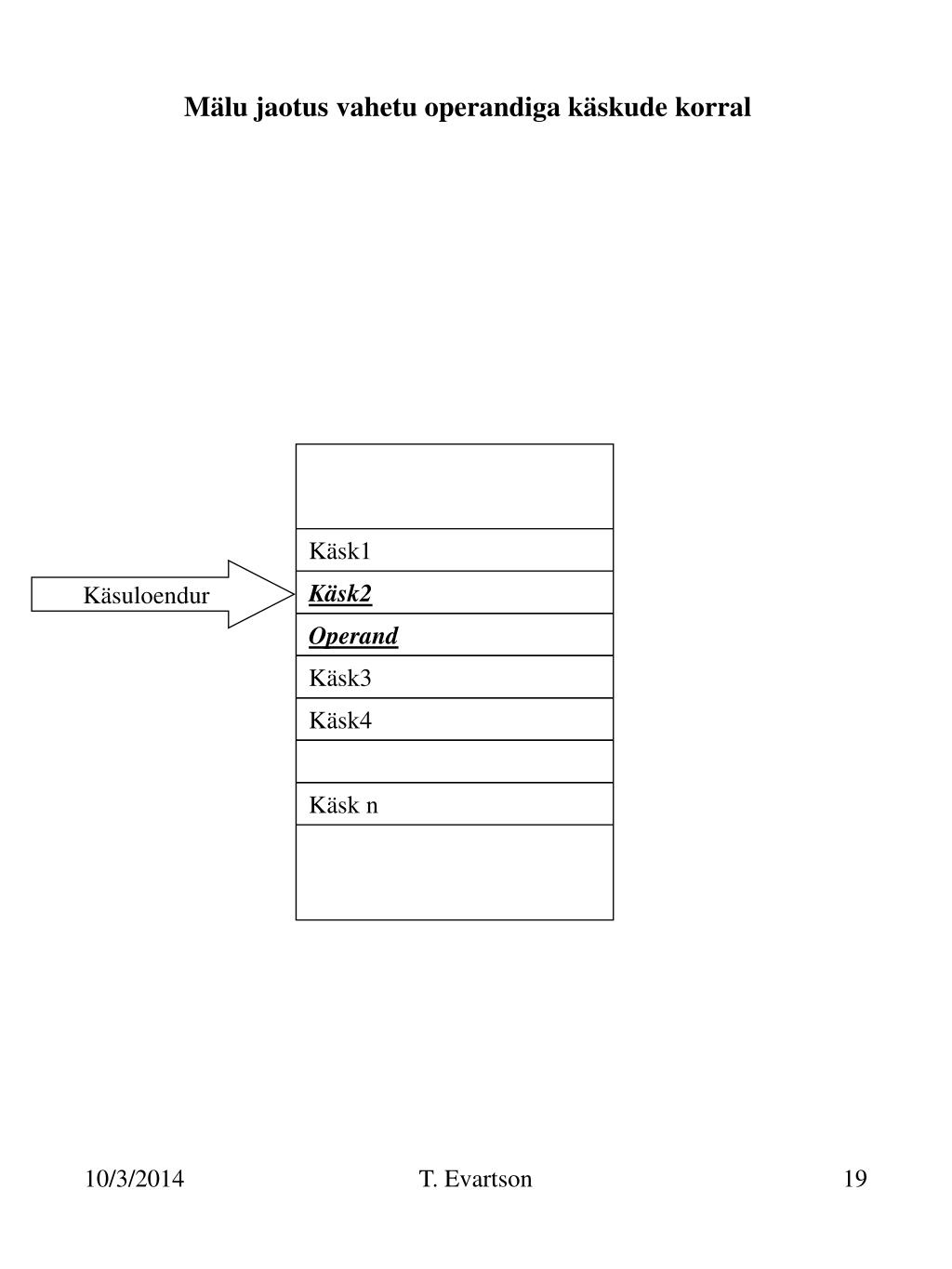

M lu jaotus vahetu operandiga k skude korral
Mälu jaotus vahetu operandiga käskude korral otsese adresseerimiseta

Käsk1

Käsuloendur

Käsk2

Operand

Käsk3

Käsk4

Käsk n

T. Evartson


Vahetu operandiga k sud
Vahetu operandiga käsud otsese adresseerimiseta

Käsuloendur (PC)

Mälu aadressi

register (MAR)

Mälu

Inc. (+1)

Käsuregister(IR)

Operand

(Aadress)

Käsukood

Mälu puhver

register (MBR)

Käsu

dekooder

Andmeregistrid

(registérmälu)

Operand

ALU

Juht-

automaat

(CU)

Juht-

signaalid

Lippude register

Siirde (Branch) tingimus

T. Evartson

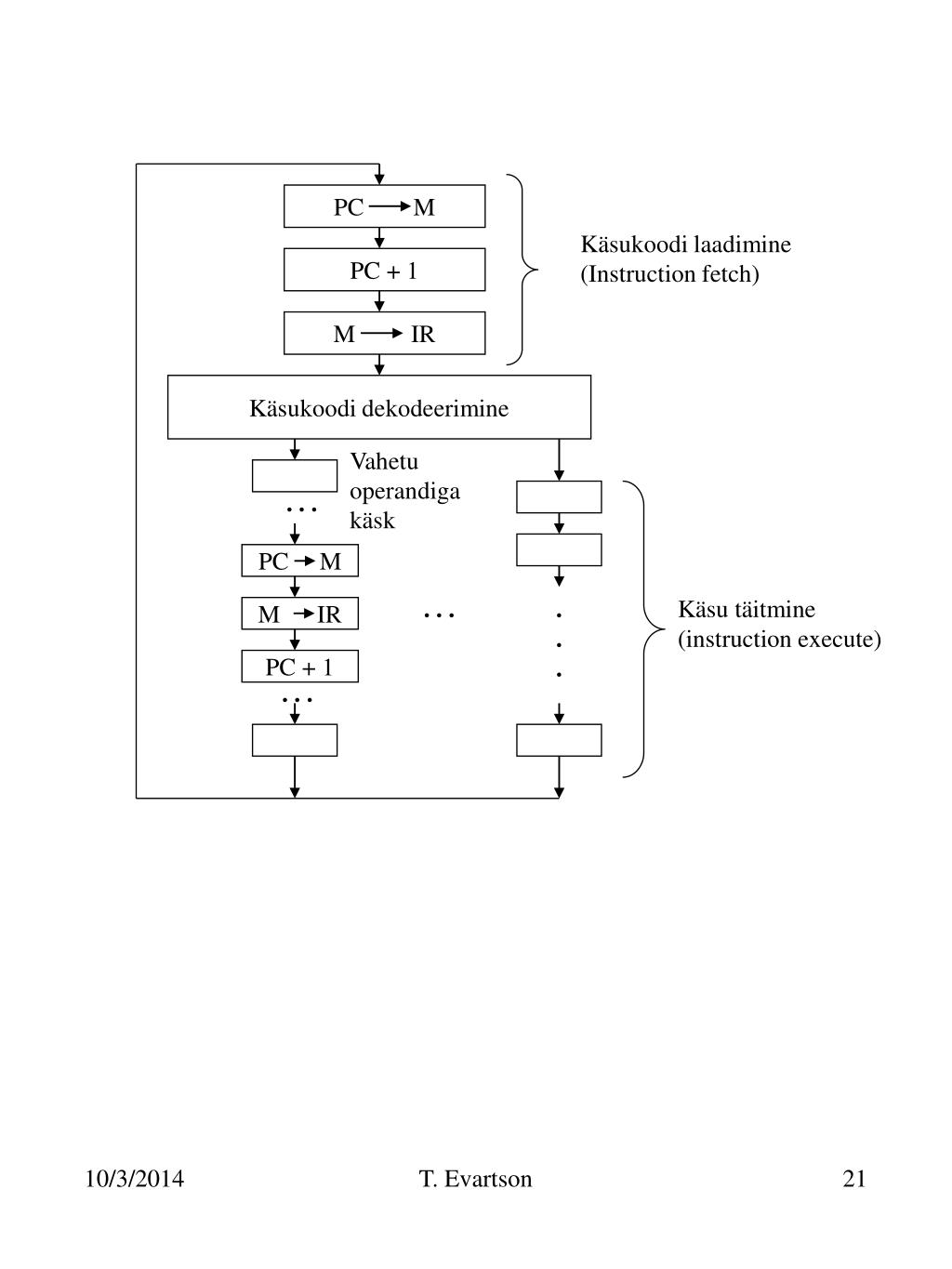

PC M otsese adresseerimiseta

Käsukoodi laadimine

(Instruction fetch)

PC + 1

M IR

Käsukoodi dekodeerimine

Vahetu

operandiga

käsk

. . .

PC M

. . .

.

.

.

Käsu täitmine

(instruction execute)

M IR

PC + 1

. . .

T. Evartson

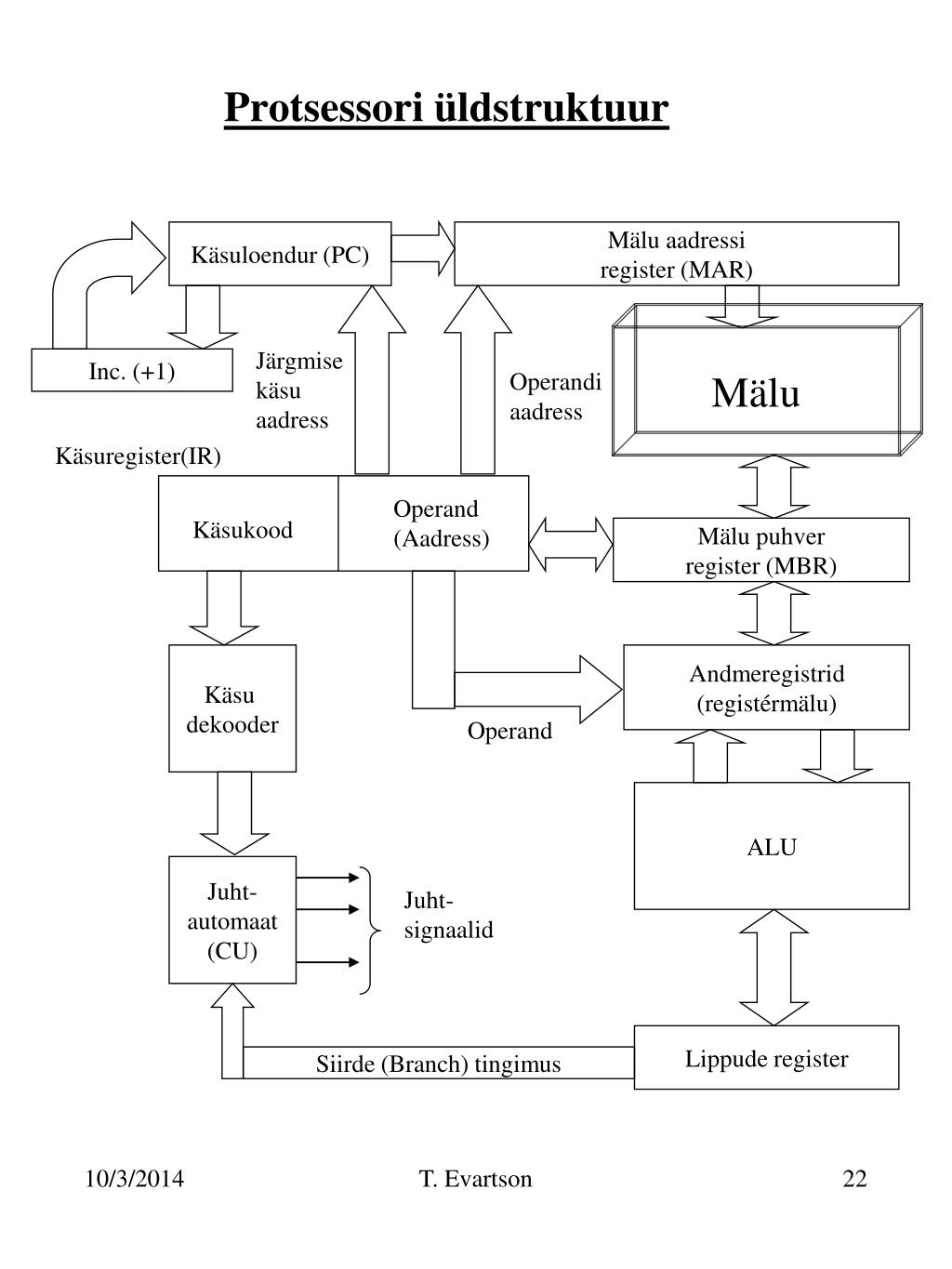

Protsessori ldstruktuur
Protsessori üldstruktuur otsese adresseerimiseta

Käsuloendur (PC)

Mälu aadressi

register (MAR)

Mälu

Järgmise

käsu

aadress

Inc. (+1)

Operandi

aadress

Käsuregister(IR)

Operand

(Aadress)

Käsukood

Mälu puhver

register (MBR)

Käsu

dekooder

Andmeregistrid

(registérmälu)

Operand

ALU

Juht-

automaat

(CU)

Juht-

signaalid

Lippude register

Siirde (Branch) tingimus

T. Evartson


T. Evartson otsese adresseerimiseta


T. Evartson otsese adresseerimiseta


J iga loogikaga juhtautomaat hard wired
Jäiga loogikaga juhtautomaat otsese adresseerimisetaHard Wired

Juhtautomaat (CU)

Milline käsk

täidetakse

Juhtsignaalid

protsessori

eri osadele

Tagaiside protsessori

eri osadest

T. Evartson


Kombinarsioonskeemid (Combinational Circuits) otsese adresseerimiseta

Boole`i

funktsioon

x 1

y = f (x1,x2,… xn)

x 2

y

Teades sisendite loogilisi väärtusi

antud ajahetkel saame vastava Boole`i

funktsiooni kaudu arvutada väljundi

väärtuse. Puudub sõltuvus eelmistest

sisendite väärtustest.

x n

Järjestikskeemid (Sequential Circuits)

Boole`i

funktsioon +

olek

Selleks, et määrata väljundi väärtust

antud ajahetkel on vaja teada sisendite

väärtusi antud ajahetkel ja olekut mis

sõltub eelmistest sisendite väärtustest.

Taktsisendi t kaudu määratakse millal

toimub üleminek ühest olekust teise.

x 1

x 2

y

x n

x 1

y

Väljund

funktsioon

x n

t

Ülemineku

funktsioon

Uus olek

am

as

Mälu

Vana olek

t

T. Evartson

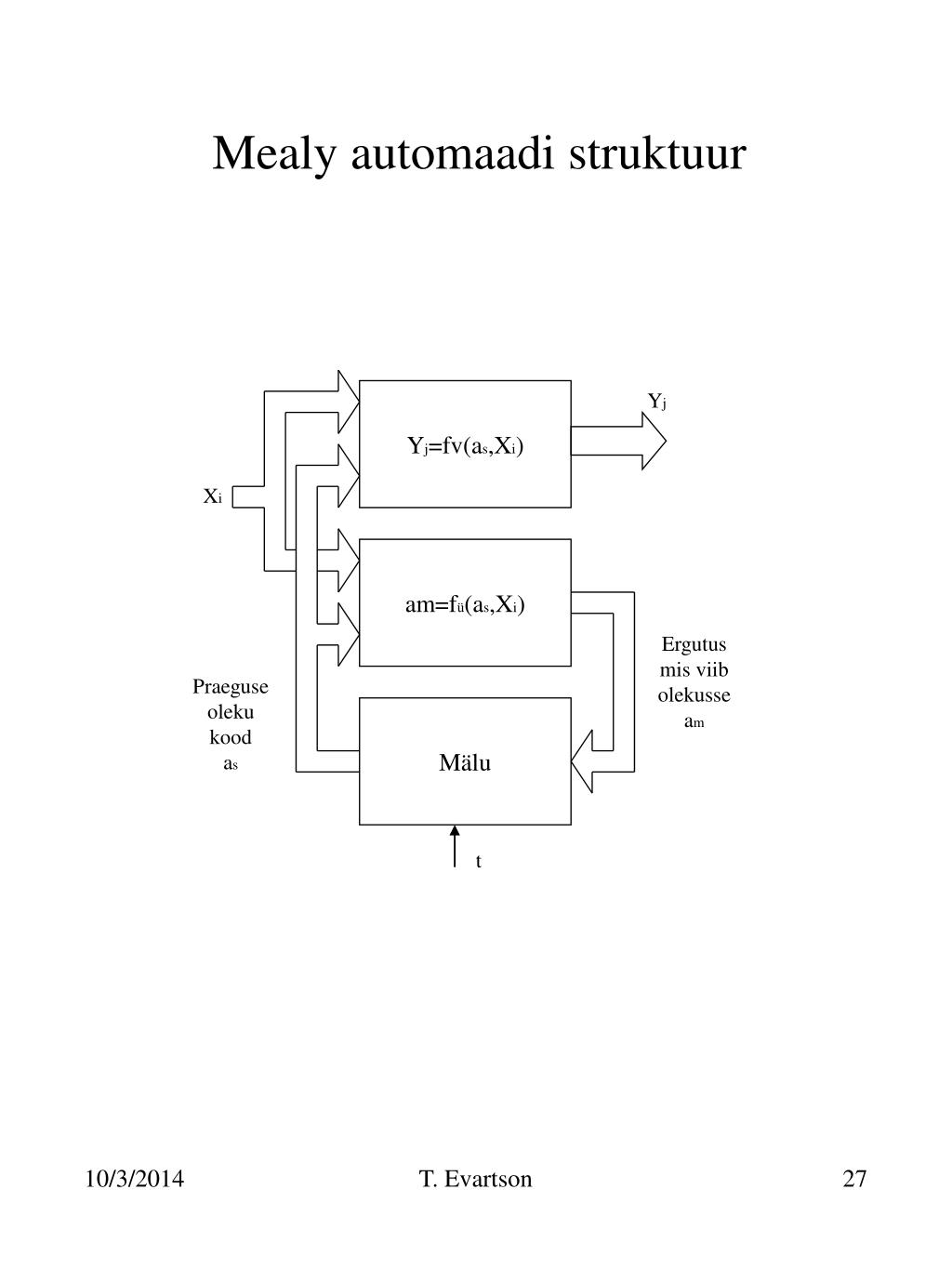

Mealy automaadi struktuur otsese adresseerimiseta

Yj=fv(as,Xi)

Yj

Xi

am=fü(as,Xi)

Ergutus

mis viib

olekusse

am

Praeguse

oleku

kood

as

Mälu

t

T. Evartson


Moore automaadi struktuur otsese adresseerimiseta

Yj=fv(as,Xi)

Yj

Xi

am=fü(as,Xi)

Ergutus

mis viib

olekusse

am

Praeguse

oleku

kood

as

Mälu

t

T. Evartson

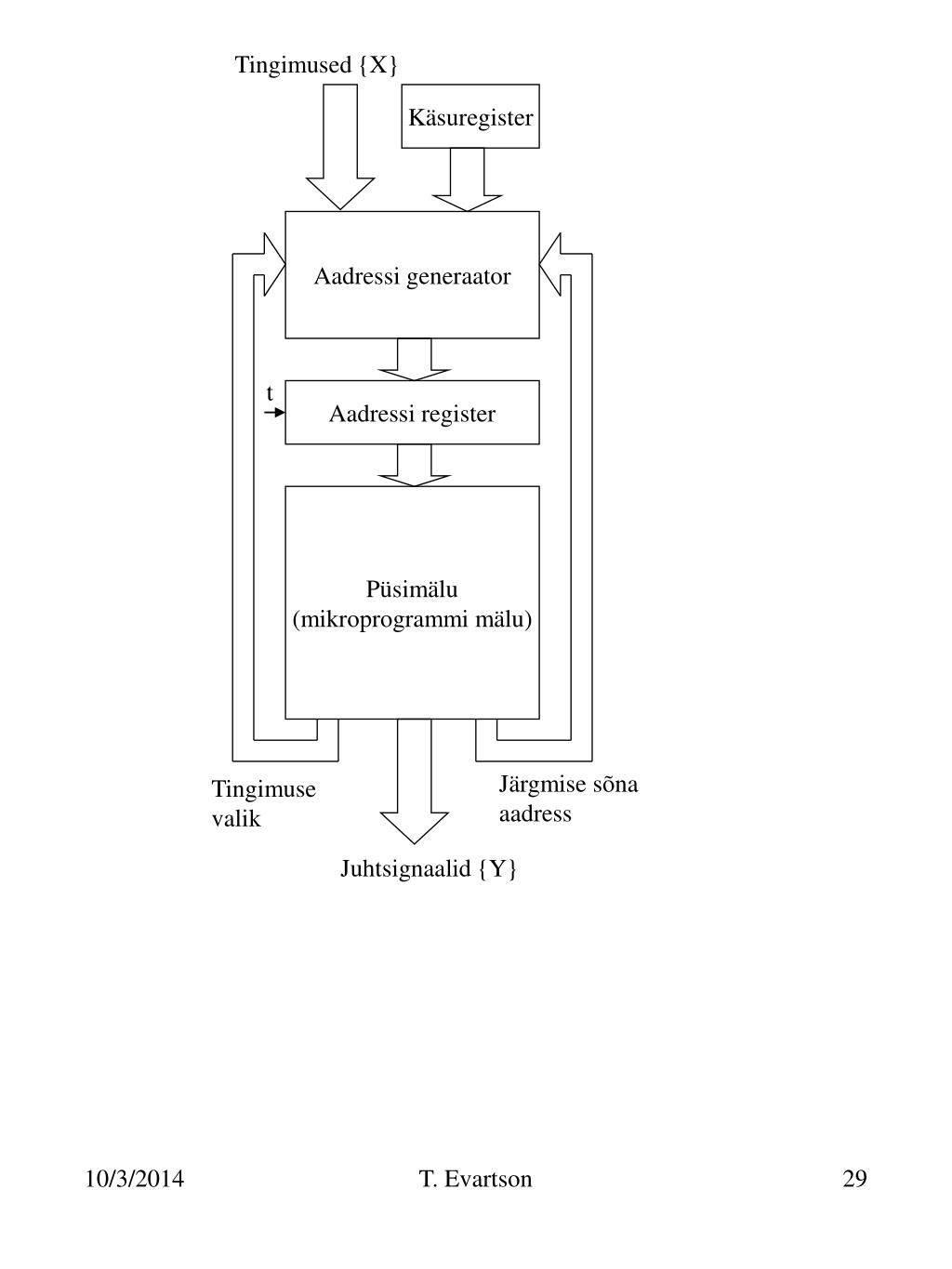

Tingimused {X} otsese adresseerimiseta

Käsuregister

Aadressi generaator

t

Aadressi register

Püsimälu

(mikroprogrammi mälu)

Järgmise sõna

aadress

Tingimuse

valik

Juhtsignaalid {Y}

T. Evartson


T. Evartson otsese adresseerimiseta


T. Evartson otsese adresseerimiseta

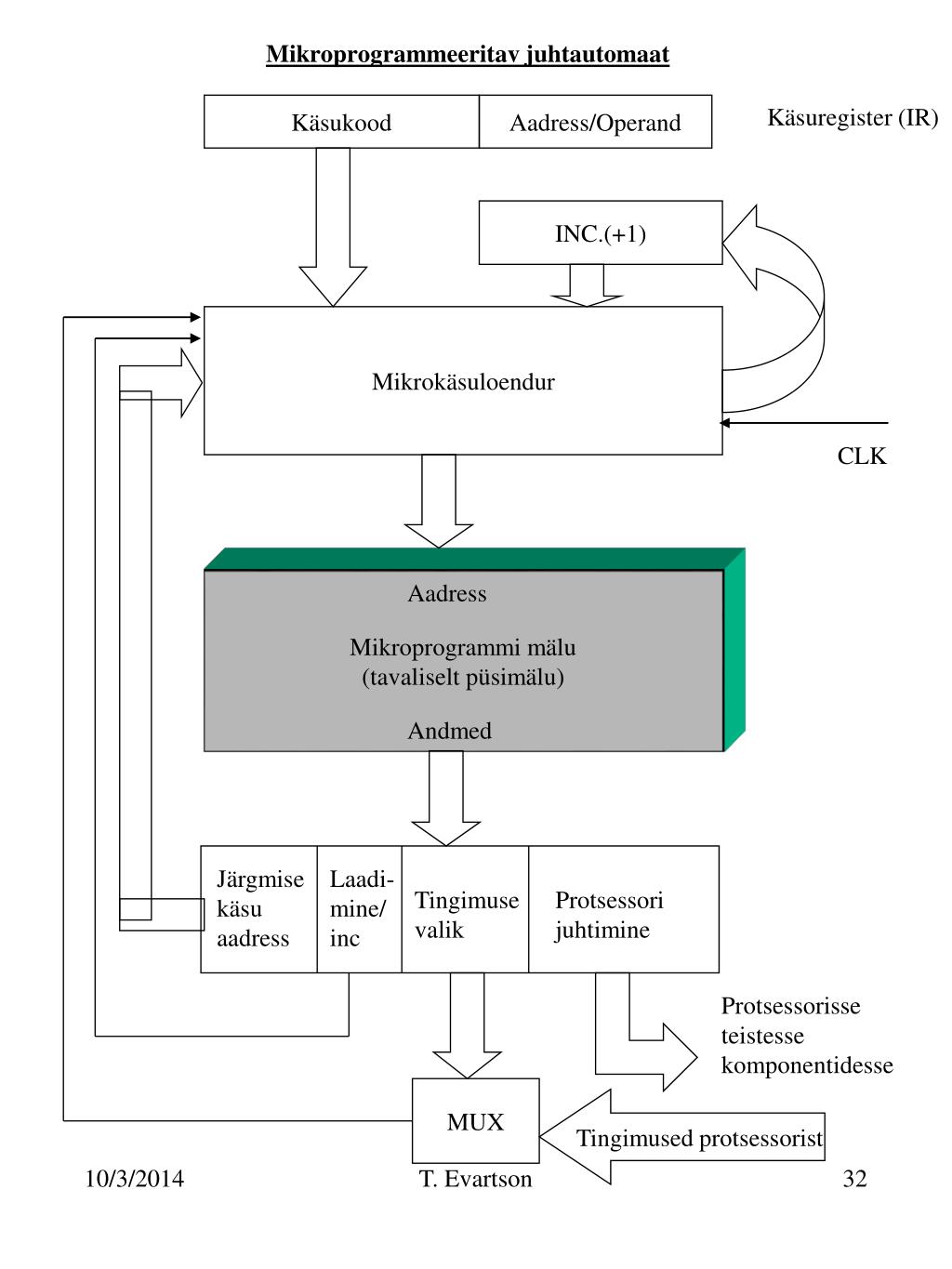

Mikroprogrammeeritav juhtautomaat
Mikroprogrammeeritav juhtautomaat otsese adresseerimiseta

Käsukood

Aadress/Operand

Käsuregister (IR)

INC.(+1)

Mikrokäsuloendur

CLK

Mikroprogrammi mälu

(tavaliselt püsimälu)

Aadress

Andmed

Järgmise

käsu

aadress

Laadi-

mine/

inc

Tingimuse

valik

Protsessori

juhtimine

Protsessorisse

teistesse

komponentidesse

MUX

Tingimused protsessorist

T. Evartson


A:=E otsese adresseerimiseta

B:=E

C:=E

D:=E

A

B

C

D

TMP1:=A

TMP2:=A

TMP1:=B

TMP2:=B

TMP1:=C

TMP2:=C

TMP1:=D

TMP2:=D

Laadida

TMP1

Laadida

TMP2

TMP1

TMP2

ALU

V

P

{AND, OR, SHL1,

SHR1, +, INC, DEC, ...}

Lipud

Y

Laadida E

E

T. Evartson


C:=0 otsese adresseerimiseta

D:=0

1

B(0)=0

0

C:=C+A

C:=R1(C)

B:=R1(B)

D:=D+1

D=4

0

1

T. Evartson


PC M otsese adresseerimiseta

Käsukoodi laadimine

(Instruction fetch)

PC + 1

M IR

Käsukoodi dekodeerimine

. . .

ADD A,B,C

MUL A,B,C

TMP1:=A

Laadida TMP1

ALU : const =0

Laadida E

TMP2:=B

Laadida TMP2

C:=E

ALU : liitmine

Laadida E

ALU : const =0

Laadida E

C := E

D := E

.

.

.

T. Evartson

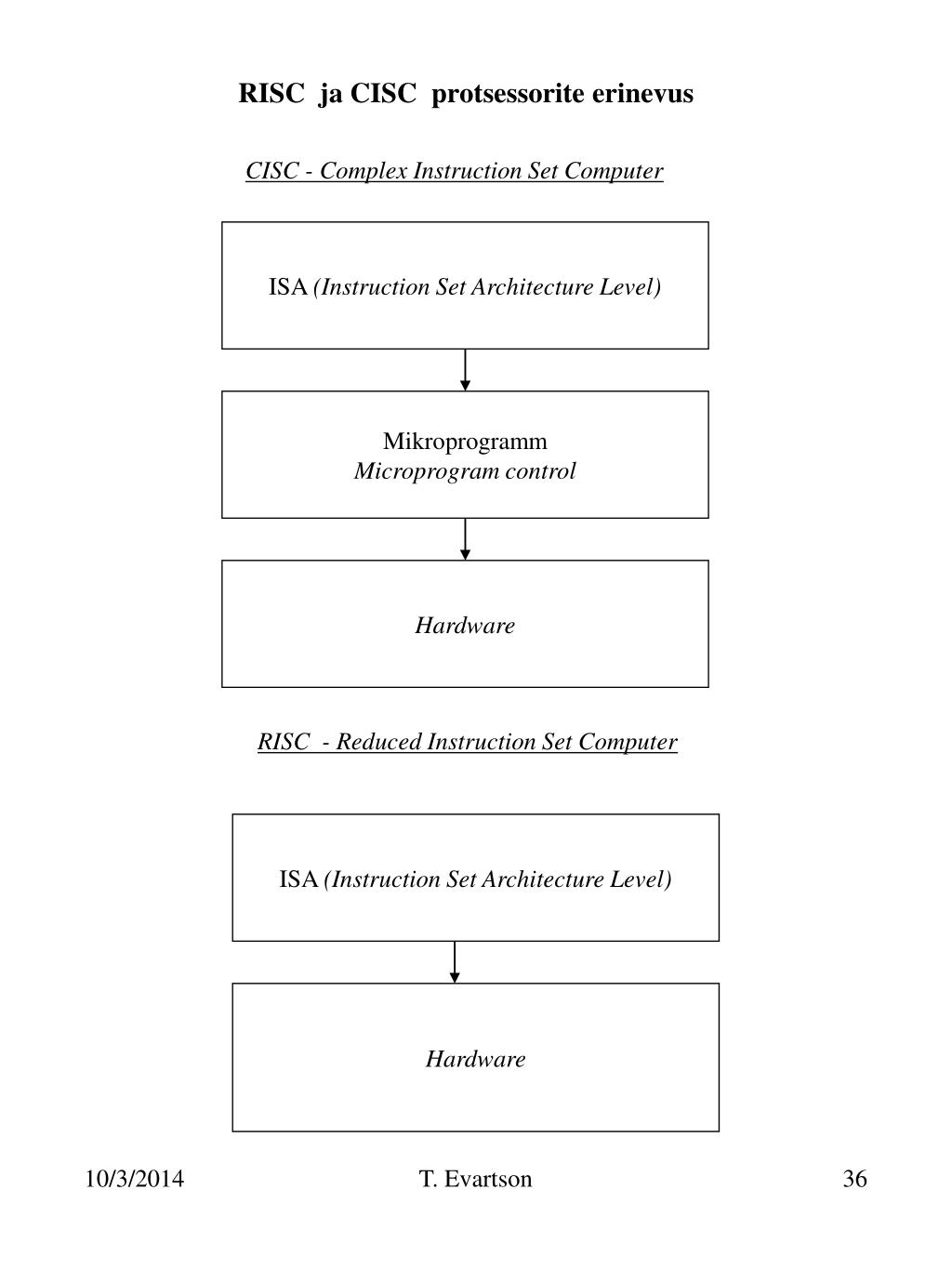

Risc ja cisc protsessorite erinevus
RISC  otsese adresseerimisetaja CISC protsessorite erinevus

CISC - Complex Instruction Set Computer

ISA (Instruction Set Architecture Level)

Mikroprogramm

Microprogram control

Hardware

RISC  - Reduced Instruction Set Computer

ISA (Instruction Set Architecture Level)

Hardware

T. Evartson


T. Evartson otsese adresseerimiseta


Risc protsessori projekteerimise p him tted
RISC protsessori projekteerimise põhimõtted otsese adresseerimiseta

T. Evartson


T. Evartson otsese adresseerimiseta

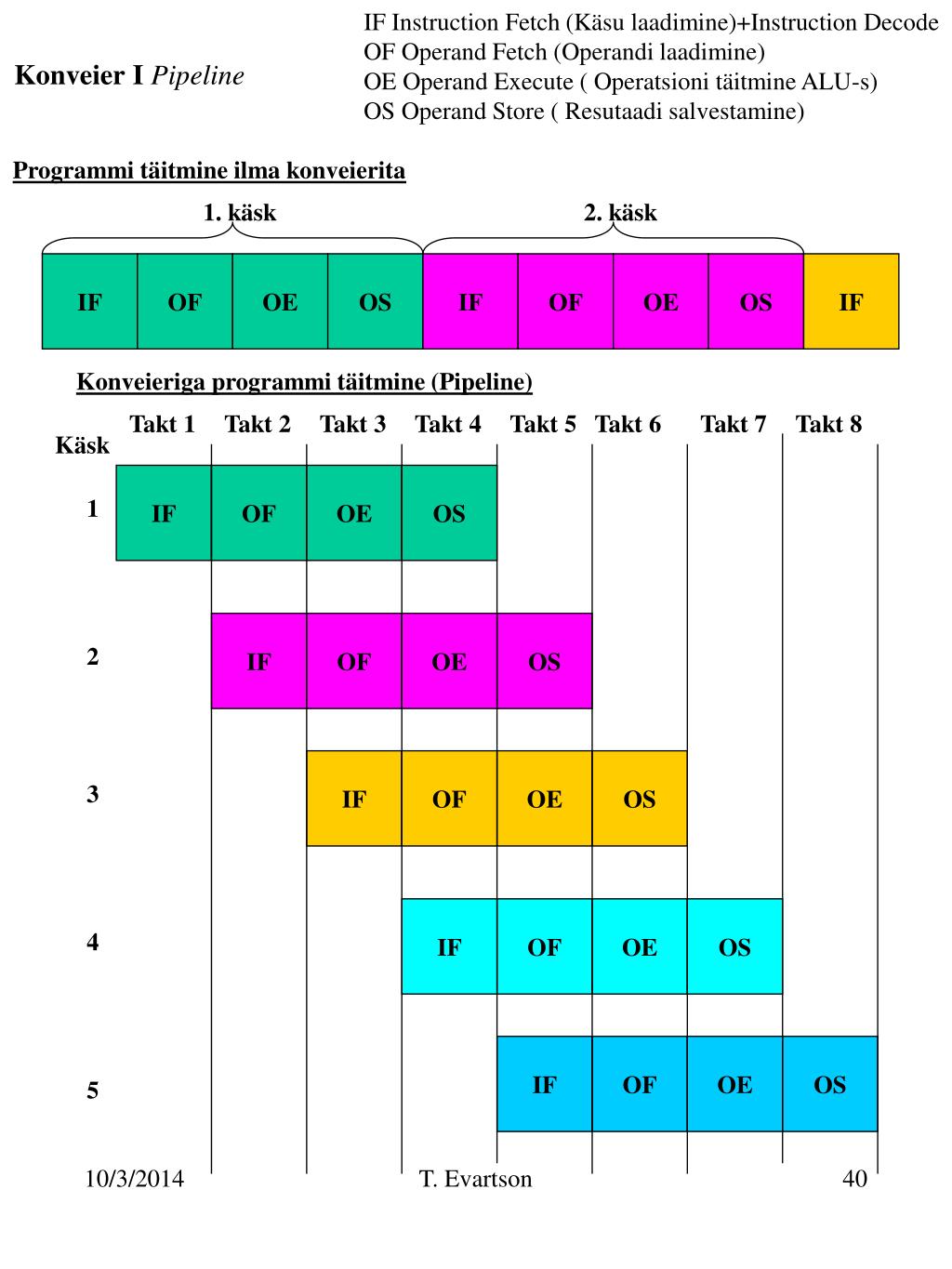

Konveier i pipeline
Konveier I otsese adresseerimisetaPipeline

IF Instruction Fetch (Käsu laadimine)+Instruction Decode

OF Operand Fetch (Operandi laadimine)

OE Operand Execute ( Operatsioni täitmine ALU-s)

OS Operand Store ( Resutaadi salvestamine)

Programmi täitmine ilma konveierita

1. käsk

2. käsk

IF

OF

OE

OS

IF

OF

OE

OS

IF

Konveieriga programmi täitmine (Pipeline)

Takt 1

Takt 2

Takt 3

Takt 4

Takt 5

Takt 6

Takt 7

Takt 8

Käsk

IF

OF

OE

OS

1

IF

OF

OE

OS

2

IF

OF

OE

OS

3

IF

OF

OE

OS

4

IF

OF

OE

OS

5

T. Evartson


Käsk 1 otsese adresseerimiseta

Käsk 2

Käsk 3

IFU

IR

IFU

IR

IFU

IR

Reg.

Reg.

Reg.

A

B

A

B

A

B

ALU

ALU

ALU

C

C

C

IFU

IR

IFU

IR

IFU

IR

Reg.

Reg.

Reg.

A

B

A

B

A

B

ALU

ALU

ALU

C

C

C

IFU

IR

IFU

IR

IFU

IR

Reg.

Reg.

Reg.

A

B

A

B

A

B

ALU

ALU

ALU

C

C

C

IFU

IR

IFU

IR

IFU

IR

Reg.

Reg.

Reg.

A

B

A

B

A

B

ALU

ALU

ALU

C

C

C

T. Evartson


Siirdek su m ju konveieri t le
Siirdekäsu mõju konveieri tööle otsese adresseerimiseta

IF

OF

OE

OS

i-1

IF

OF

OE

OS

i

BRA to n

IF

OF

OE

OS

i+1

IF

OF

OE

OS

i+2

BUBBLE

n

IF

OF

OE

OS

ń+1

IF

OF

OE

OS

T. Evartson

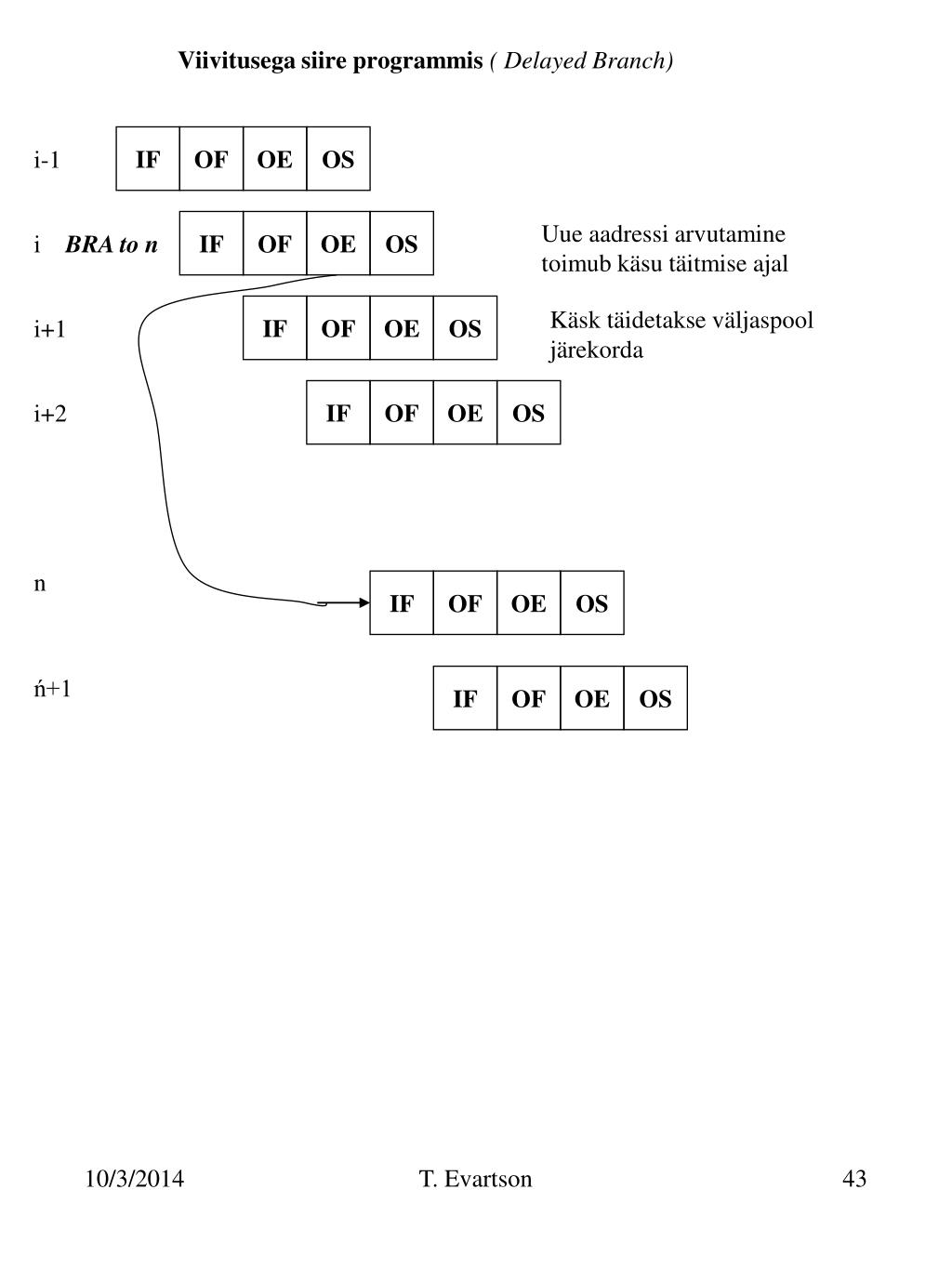

Viivitusega siire programmis delayed branch
Viivitusega siire programmis otsese adresseerimiseta( Delayed Branch)

IF

OF

OE

OS

i-1

IF

OF

OE

OS

Uue aadressi arvutamine

toimub käsu täitmise ajal

i

BRA to n

IF

OF

OE

OS

Käsk täidetakse väljaspool

järekorda

i+1

IF

OF

OE

OS

i+2

n

IF

OF

OE

OS

ń+1

IF

OF

OE

OS

T. Evartson


Andmete s ltuvus ja konveier
Andmete sõltuvus ja konveier otsese adresseerimiseta

IF

ADD A,B,C

OF

Get A,B

OE

A + B

OS

C:=A+B

IF

SUB C,B,D

OF

Get C,B

OE

C - B

OS

D:=C-B

BUBBLE

Andmete edastus otse

IF

ADD A,B,C

OF

Get A,B

OE

A + B

OS

C:=A+B

C

IF

SUB C,B,D

OF

Get C,B

OE

C - B

OS

D:=C-B

T. Evartson


Laadimise käsu mõju konveierile otsese adresseerimiseta

Takt

1

Takt

2

Takt

3

Takt

4

Takt

5

Takt

6

Takt

7

Takt

8

Käsk

IF

OF

OE

OS

1

2

IF

OF

OE

OS

3

IF

OF

OE

OS

Tühjad taktid

4

IF

OF

OE

OS

T. Evartson


Hargnemiste ennustamine i branch prediction
Hargnemiste ennustamine otsese adresseerimisetaI ( Branch Prediction)

a

ÕIGE

Siiret eeldati ja tuli

Predict taken

branch taken

Siire toimub

Branch taken

Ei ole siirdekäsk

not Branch Inst

p c

VALE

Siiret ei eeldatud

siire tuli

Predict not taken

branch taken

1-p b

1-p c

p t

c

p b

ÕIGE

Siiret ei eeldatud

ja ei tulnud

Predict not taken

branch not taken

d

p c

1-p t

Siirdekäsk

Branch Inst.

VALE

Siiret eeldati aga

siiret ei tulnud

Predict taken

branch not taken

1-p c

b

C ave = a(pt pc)+b(1-pt)(1-pc)+

+c pt(1-pc)+d(1-pt)pc

T. Evartson


Hargnemiste ennustamine ii
Hargnemiste ennustamine II otsese adresseerimiseta

Strateegiad :

  • Fikseeritud hargnemiste ennustamine Fixed Branch Prediction

  • Staatiline hargnemiste ennustamine Static Branch Prediction

  • Dünaamiline hargnemiste ennustamine Dynamic Branch Prediction

Hargnemist

ei tulnud

00

Ennustus:

hargnemist ei

tule

Hargnemine

01

Ennustus:

hargnemist ei

tule

Hargnemist ei tulnud

Hargnemist

ei tulnud

Hargnemine

10

Ennustus:

hargnemine

11

Ennustus:

hargnemine

Hargnemine

Hargnemist ei tulnud

Hargnemine

Hargnemine

Ennustus

b1 b2

T. Evartson

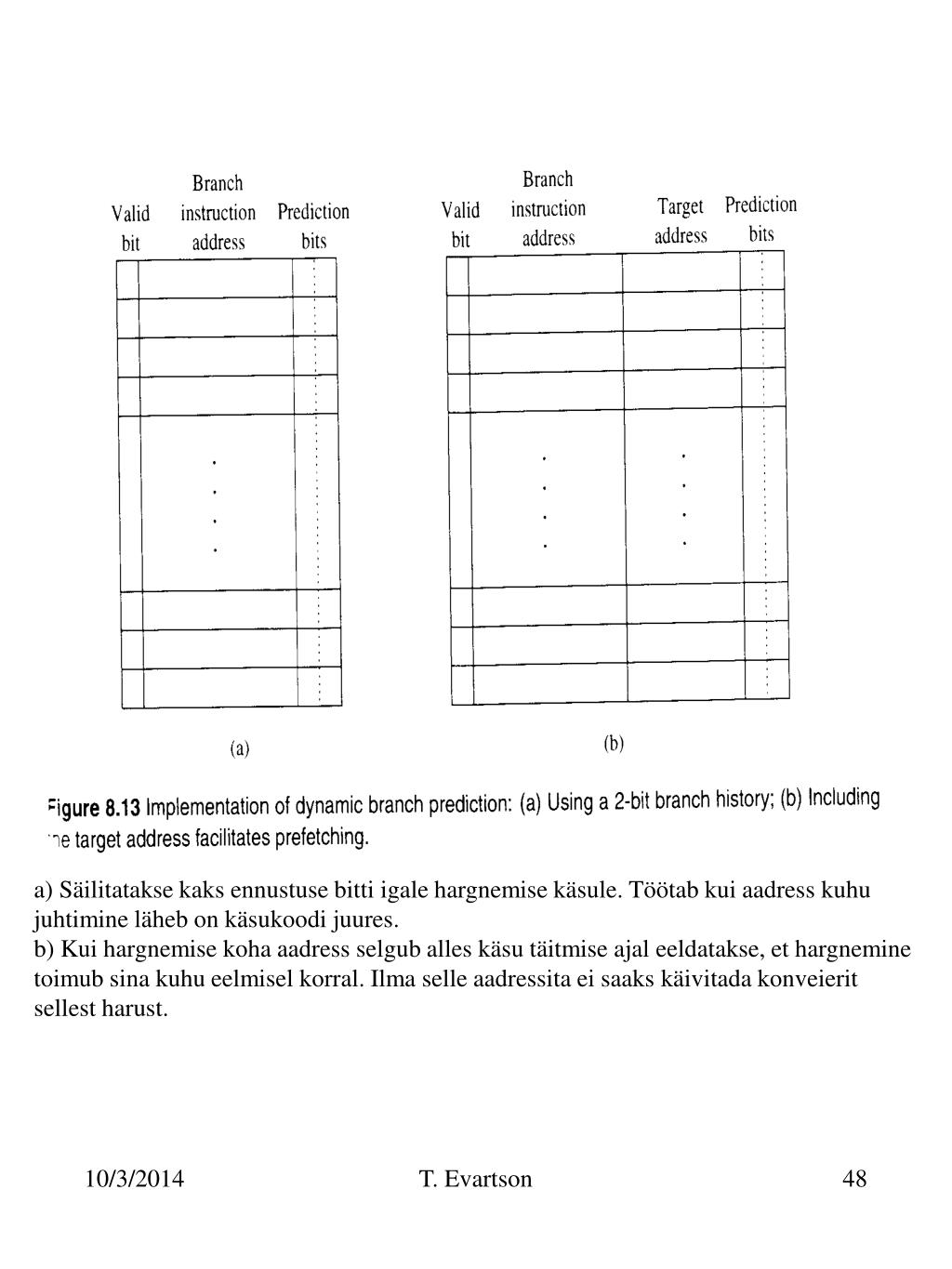

a) Säilitatakse kaks ennustuse bitti igale hargnemise käsule. Töötab kui aadress kuhu

juhtimine läheb on käsukoodi juures.

b) Kui hargnemise koha aadress selgub alles käsu täitmise ajal eeldatakse, et hargnemine

toimub sina kuhu eelmisel korral. Ilma selle aadressita ei saaks käivitada konveierit

sellest harust.

T. Evartson


Ennustuse käsule. Töötab kui aadress kuhu

bitid

Ennustuse

bitid

Siirdekäsu

aadress

Siirdekäsu

aadress

Siirde

aadress

Kehtivuse

bit

Kehtivuse

bit

b1

b2

b1

b2

.

.

.

.

.

.

.

.

.

T. Evartson


Sisd single instruction single data stream
SISD - Single Instruction Single Data-stream käsule. Töötab kui aadress kuhu

Käsu taseme paralleelsusInstruction-Level Parallelism

KonveierPipeline

S1

Käsu

laadimine

S2

Käsu

deko-

deerimine

S3

Operandide

laadimine

S4

Käsu

täitmine

S5

Resultadi

salvesta-

mine

S1

1

2

3

4

5

S2

1

2

3

4

5

S3

1

2

3

4

S4

1

2

3

S5

1

2

Aeg

T. Evartson


Protsessori t kiirendamine
Protsessori töö kiirendamine käsule. Töötab kui aadress kuhu

Super konveieriga protsessor. (Superpipelined Processor)

Takt

1

Takt

2

Takt

3

Takt

4

Takt

5

Takt

6

Käsk

IF

OF

OE

OS

1

2

IF

OF

OE

OS

3

IF

OF

OE

OS

Takt

1

Takt

2

Takt

3

Takt

4

Takt

5

Takt

6

Käsk

IF

1

IF

2

OF

1

OF

2

OE

1

OE

2

OS

1

OS

2

1

2

IF

1

IF

2

OF

1

OF

2

OE

1

OE

2

OS

1

OS

2

3

IF

1

IF

2

OF

1

OF

2

OE

1

OE

2

OS

1

OS

2

4

IF

1

IF

2

OF

1

OF

2

OE

1

OE

2

OS

1

OS

2

IF

1

IF

2

OF

1

OF

2

OE

1

OE

2

OS

1

OS

2

5

Väga pika käsuga arhitektuur. (Very Long Instruction Word Architecture -VLIW )

T. Evartson


Protsessori t kiirendamine1
Protsessori töö kiirendamine käsule. Töötab kui aadress kuhu

Superskalaarne arhitektuur Superscalar Architestures.

Käsu

laadimine

Käsu

deko-

deerimine

Operandide

laadimine

Käsu

täitmine

Resultadi

salvesta-

mine

Käsu

deko-

deerimine

Operandide

laadimine

Käsu

täitmine

Resultadi

salvesta-

mine

Operatsioon

täisarvuga

Operatsioon

täisarvuga

Käsu

laadimine

Käsu

deko-

deerimine

Operandide

laadimine

Resultadi

salvesta-

mine

Operatsioon

ujukoma

arvuga

Operatsioon

ujukoma

arvuga

Spekulatiivne täitmine. (Speculative Execution)

Data Speculation(Read-After-Write,

Write-After-Read, Write-After-Write)

Control Speculation

T. Evartson


Protsessori t kiirendamine2
Protsessori töö kiirendamine käsule. Töötab kui aadress kuhu

SIMD - Single Instruction Multiple Data-stream Architecture

x4

x3

x2

x1

y4

y3

y2

y1

op

op

op

op

I

x4 op y4

x3 op y3

x2 op y2

x1 op y1

T. Evartson


Paralleelarvutid parallel computer architectures
Paralleelarvutid käsule. Töötab kui aadress kuhu Parallel Computer Architectures

Pp

Pp

Ps

Ps

Pp

Pp

Lõpp

Pp

Pp

T

.

.

.

f

1-f

n CPU-d

aktiivsed

Paralleliseeritav

osa

Järjestik

osa

Üks CPU

aktiivne

f

1-f

Kiirus

fT

(1-f)T/n

CPU-de arv

T. Evartson


Klassifikatsioon flynn s taxonomy
Klassifikatsioon käsule. Töötab kui aadress kuhu (Flynn´s taxonomy)

Arvutid

SISD

SIMD

MIMD

MISD

Vektor

protsessor

Vector

Processor

Konveier

protsessorid

Pipeline

Processors

Konveier

Pipeline

Maatriks

protsessor

Array

Processor

Mitme

ALU-ga

Superscalar

Architecture

Multi-

protsessor

Multiprocessors

Multiarvuti

Multicomputers

UMA

Uniform

Memory

Acess

COMA

Cashe Only

Memory

Acess

NUMA

NonUniform

Memory

Acess

MPP

Massively

Parallel

Processors

NOW

Network of

Worksations

Bus

Switched

CC-NUMA

NC-NUMA

Võrk

Grid

Hüperkuup

Hypercube

Shared memory

Message passing

T. Evartson


Simd single instruction multiple data stream
SIMD - Single Instruction Multiple Data-stream käsule. Töötab kui aadress kuhu

Protsessori tasandi parlleelsusProcessor-Level Parallelism

Maatriksprotsessor Array Processor

Juhtautomaat

Control Unit

Mälu

Mälu

Mälu

Mälu

Protsessor

Protsessor

Protsessor

Protsessor

Mälu

Mälu

Mälu

Mälu

Protsessor

Protsessor

Protsessor

Protsessor

Mälu

Mälu

Mälu

Mälu

Protsessor

Protsessor

Protsessor

Protsessor

Mälu

Mälu

Mälu

Mälu

Protsessor

Protsessor

Protsessor

Protsessor

Vektorprotsessor Vector Processor

Sisendvektorid

ALU

Vektor ALU

ALU

ALU

T. Evartson


Misd multi instruction single data
MISD – Multi Instruction Single Data käsule. Töötab kui aadress kuhu

Mälu

CU 1

CU 2

CU n

...

Data

Instructions

Data

Protsessor 1

Protsessor 1

Protsessor 1

...

T. Evartson


Mimd multiple instruction multiple data stream
MIMD- Multiple Instruction Multiple Data-stream käsule. Töötab kui aadress kuhu

Multiprotsessor- Multiarvuti

Multiprotsessor Multiprocessor

CPU

CPU

Mälu

CPU

CPU

CPU

CPU

CPU

CPU

Multiarvuti Multicomputer

Mälu

Mälu

CPU

CPU

Message-

passing

interconnection

network

Mälu

CPU

CPU

Mälu

Mälu

CPU

CPU

Mälu

CPU

CPU

Mälu

Mälu

T. Evartson


T. Evartson käsule. Töötab kui aadress kuhu


Probleemid: käsule. Töötab kui aadress kuhu

1. Mälu.

2. Paraleliseeritavus.

3. Energia tarve.

T. Evartson


T. Evartson käsule. Töötab kui aadress kuhu


Message passing multicomputers
Message-Passing Multicomputers käsule. Töötab kui aadress kuhu

MPPs - Massively Parallel Processors

CPU

CPU

Mälu

CPU

CPU

Mälu

. . .

. . .

Disk

I/O

Disk

I/O

Communucation

Processor

Communucation

Processor

High-prformance interconnection network

NOW - Network of Workstations

COW - Cluster of Workstations

Computer

Computer

Computer

Packet

Packet

T. Evartson


ad
