2.5 静态工作点的选择和稳定

2.5 静态工作点的选择和稳定. 2.5.1 静态工作点的选择. 选择静态工作点 Q 应该考虑的几个主要问题. 1. 安全性. Q 应该在安全区,且应该在安全区中的放大区 。. 2. 动态范围. 为了获得尽可能大的动态范围, Q 应该设置在交流负载线的中间。. 3. 电压放大倍数 A u. ·. 由于. ·. | A u | 提高. r be 减小. r be 减小. R i 减小. 当 d β /d i C ≈0时. | I CQ | 增大. 4. 输入电阻 R i. 由于 R i ≈ r be. 当| I CQ | 增大.

Download Presentation

2.5 静态工作点的选择和稳定

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

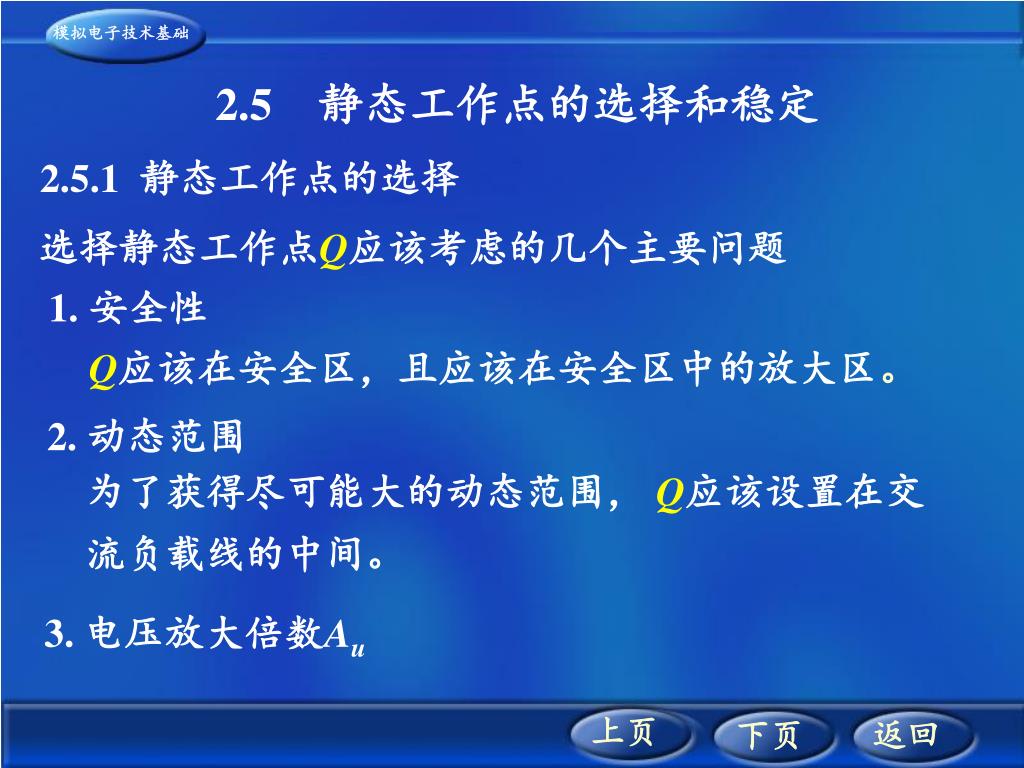

  1. 2.5 静态工作点的选择和稳定 2.5.1 静态工作点的选择 选择静态工作点Q应该考虑的几个主要问题 1. 安全性 Q应该在安全区,且应该在安全区中的放大区。 2. 动态范围 为了获得尽可能大的动态范围, Q应该设置在交流负载线的中间。 3. 电压放大倍数Au

  2. · 由于 · | Au|提高 rbe减小 rbe减小 Ri减小 当dβ/diC≈0时 | ICQ |增大 4. 输入电阻Ri 由于Ri ≈rbe 当| ICQ |增大

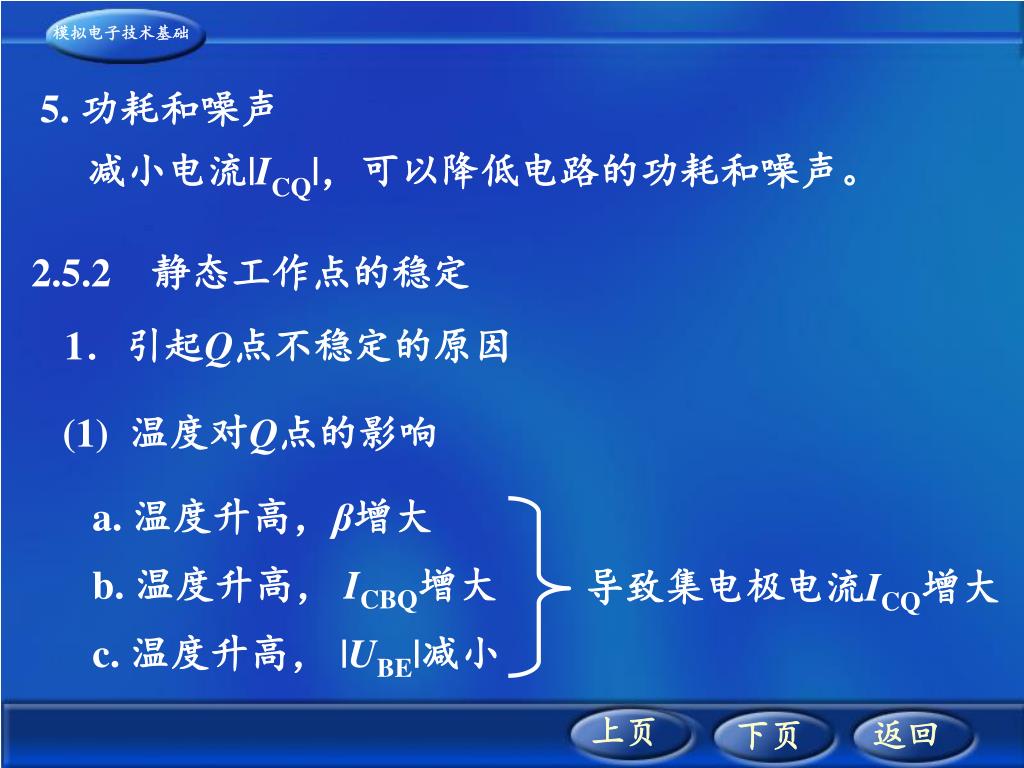

  3. 导致集电极电流ICQ增大 5. 功耗和噪声 减小电流|ICQ|,可以降低电路的功耗和噪声。 2.5.2 静态工作点的稳定 1.引起Q点不稳定的原因 (1) 温度对Q点的影响 a. 温度升高,β增大 b. 温度升高, ICBQ增大 c. 温度升高, |UBE|减小

  4. (2) 老化 管子长期使用后,参数会发生变化,影响Q点。 (3) 其它方面 电源电压波动、元件参数的变化等都会影响Q点。 小结 a. Q点是影响电路性能的主要因素 b. 影响Q点不稳定的主要 因素是温度

  5. (3) 从电路入手 2.稳定静态工作点的途径 (1) 从元件入手 a. 选择温度性能好的元件。 b. 经过一定的工艺处理以稳定元件的参数,防止 元件老化。 (2) 从环境入手 采用恒温措施。 采用温度补偿 引入负反馈

  6. + + + T + + _ _ 2.5.3 负反馈在静态工作点稳定中的应用 (1)电路组成

  7. + T + _ _ _ (2) Q点稳定的条件 直流通路 I >>IBQ UBQ >>UBEQ 晶体管基极电位

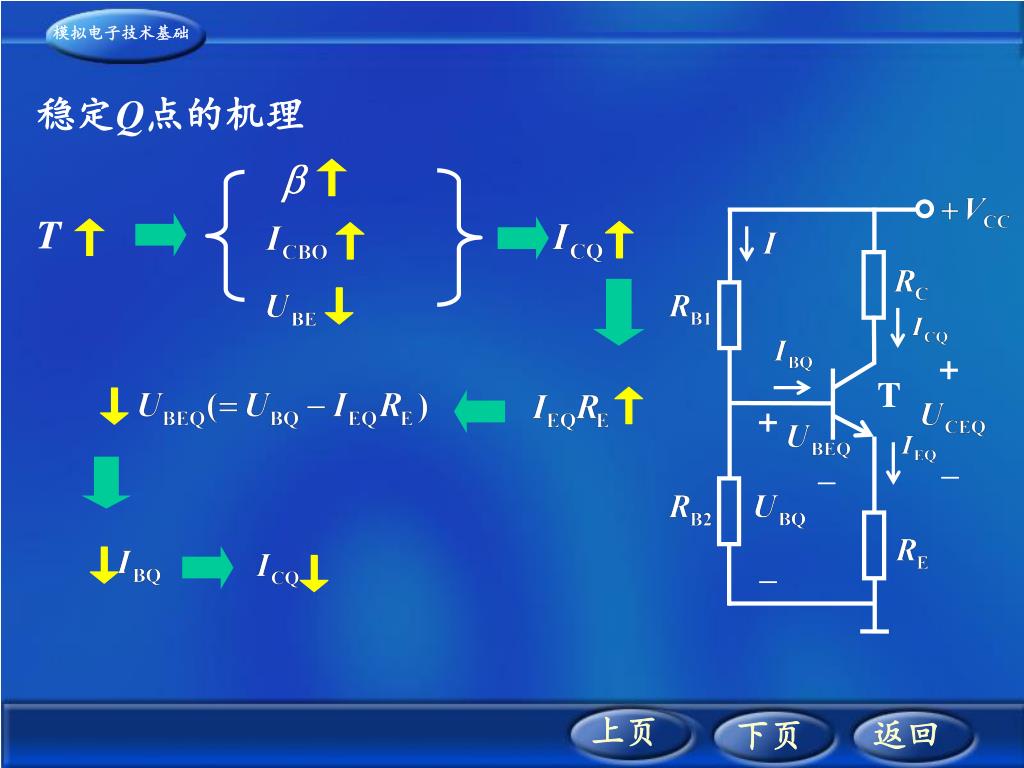

  8. ↑ ↑ ↑ T ↓ + ↓ ↑ ↓ T + _ _ ↓ _ 稳定Q点的机理

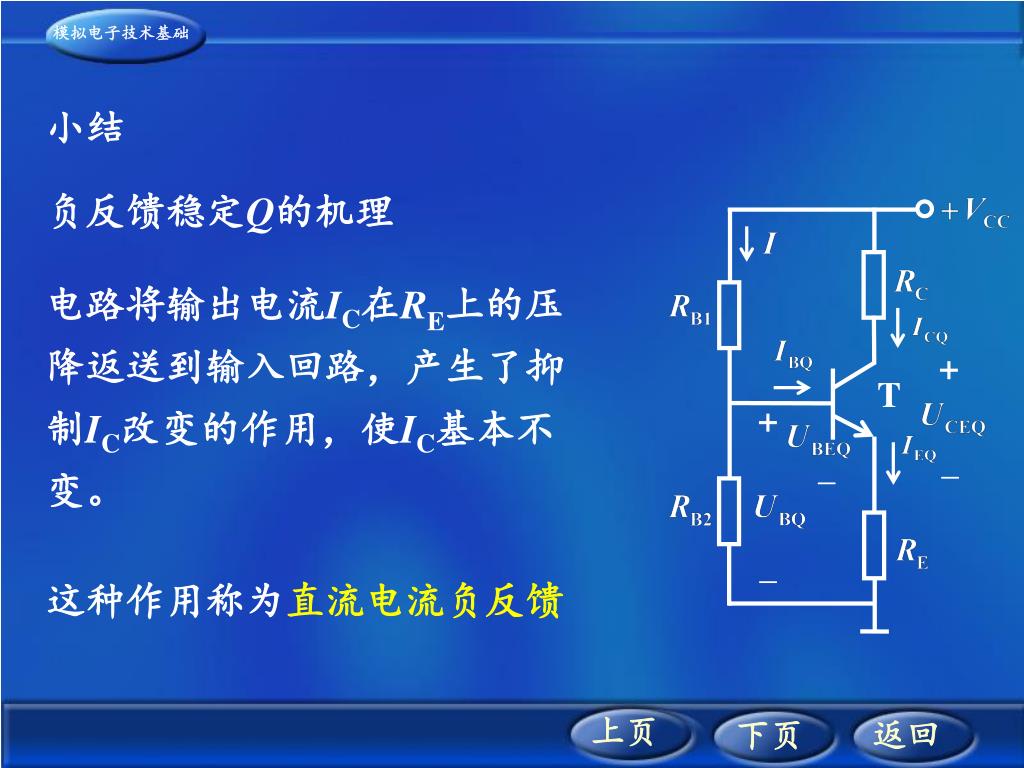

  9. + T + _ _ _ 小结 负反馈稳定Q的机理 电路将输出电流IC在RE上的压降返送到输入回路,产生了抑制IC改变的作用,使IC基本不变。 这种作用称为直流电流负反馈

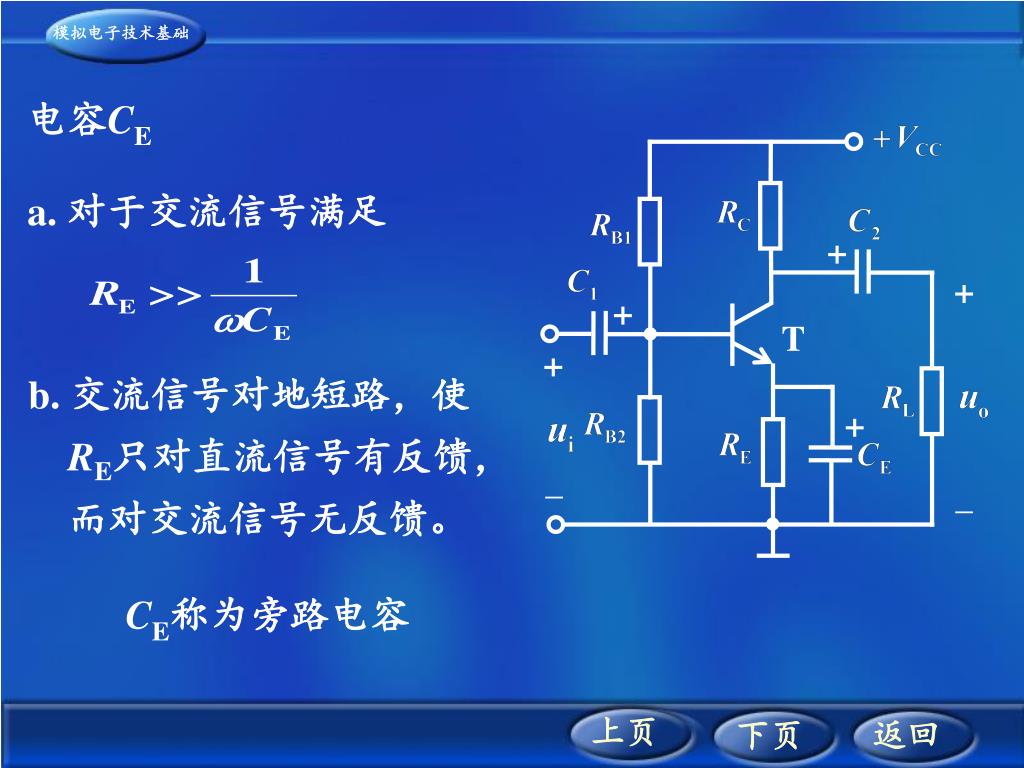

  10. + + + T + + _ _ 电容CE a. 对于交流信号满足 b. 交流信号对地短路,使 RE只对直流信号有反馈, 而对交流信号无反馈。 CE称为旁路电容

  11. + + + T + + _ _ [例1] 在图示电路中,RB1=39kΩ,RB2=10kΩ, RC=2.7kΩ,RE=1kW,RL=5.1 kΩ,CE=47mF , C1=C2=10mF,VCC=15 V, 晶体管的UBEQ=0.7 V,  = 100、 。 试求: (1)ICEQ和UCEQ的值; (2) Au、RI和Ro的值。

  12. 直流通路 + + + T + + T + + _ _ _ _ _ [解] (1) 求静态工作点 方法一 戴维宁等效电路法

  13. + T + _ _ + T + 图中 + + _ _ _ RB= RB1//RB2 =7.96 kW _ _ 对输入回路进行戴维宁等效 等效电路

  14. + T + _ _ VBB= IBQRB+UBEQ+(1+ )IBQRE + + _ _ IEQ=(1+ )IBQ 写出输入回路方程 VBB=IBQRB+UBEQ+IEQRE 故

  15. + T + _ _ ICQ = IBQ = 100×0.0217 mA = 2.17 mA + + _ _ 将有关数据代入上式,得

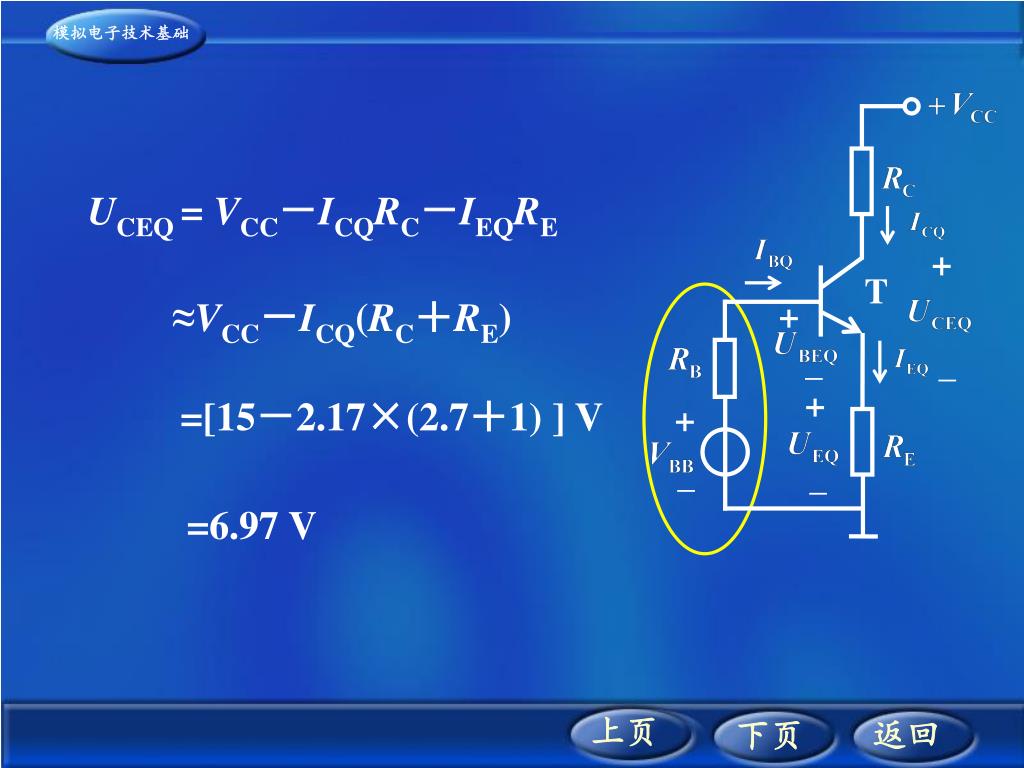

  16. + T + _ _ + + _ _ UCEQ = VCC-ICQRC-IEQRE ≈VCC-ICQ(RC+RE) =[15-2.17×(2.7+1) ] V =6.97 V

  17. 得 + T + _ _ _ 方法二 估算法 UCEQ≈VCC-IEQ(RC+RE)=15-2.36×(2.7+1) V =6.27 V

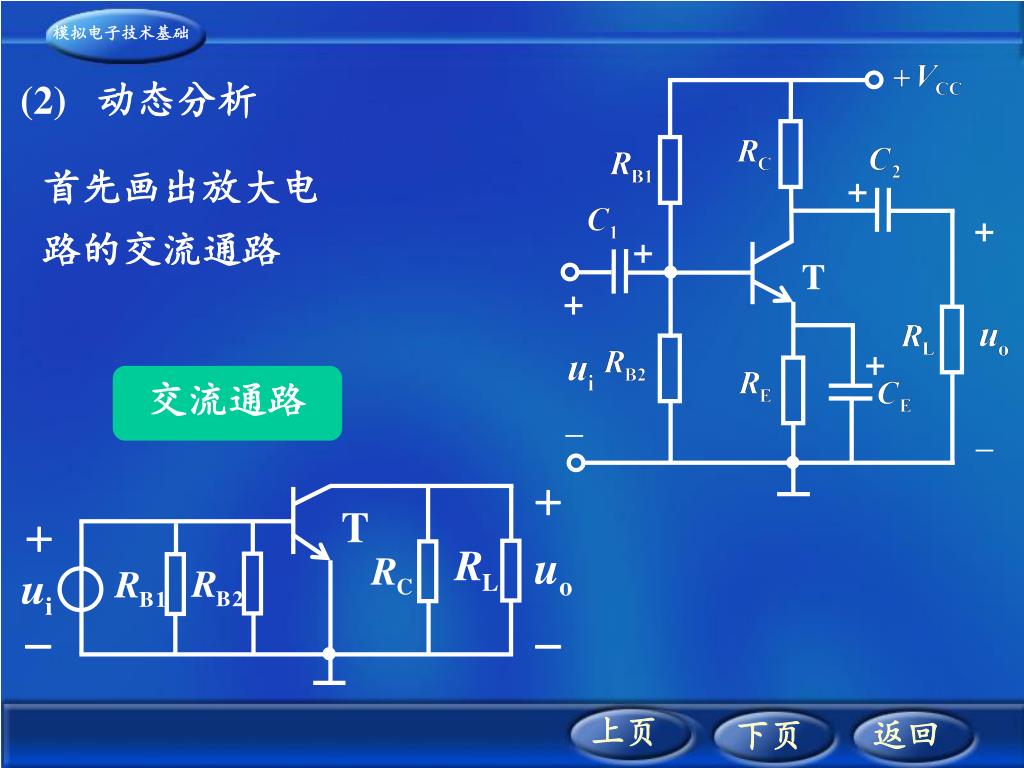

  18. + + + T + + _ _ (2) 动态分析 首先画出放大电路的交流通路 交流通路

  19. b c 图中 e 再画出放大电路的微变等效电路 微变等效电路

  20. b c e ·

  21. b c e Ri = RB1//RB2//rbe ≈1.2 kW Ro=RC=2.7 kΩ

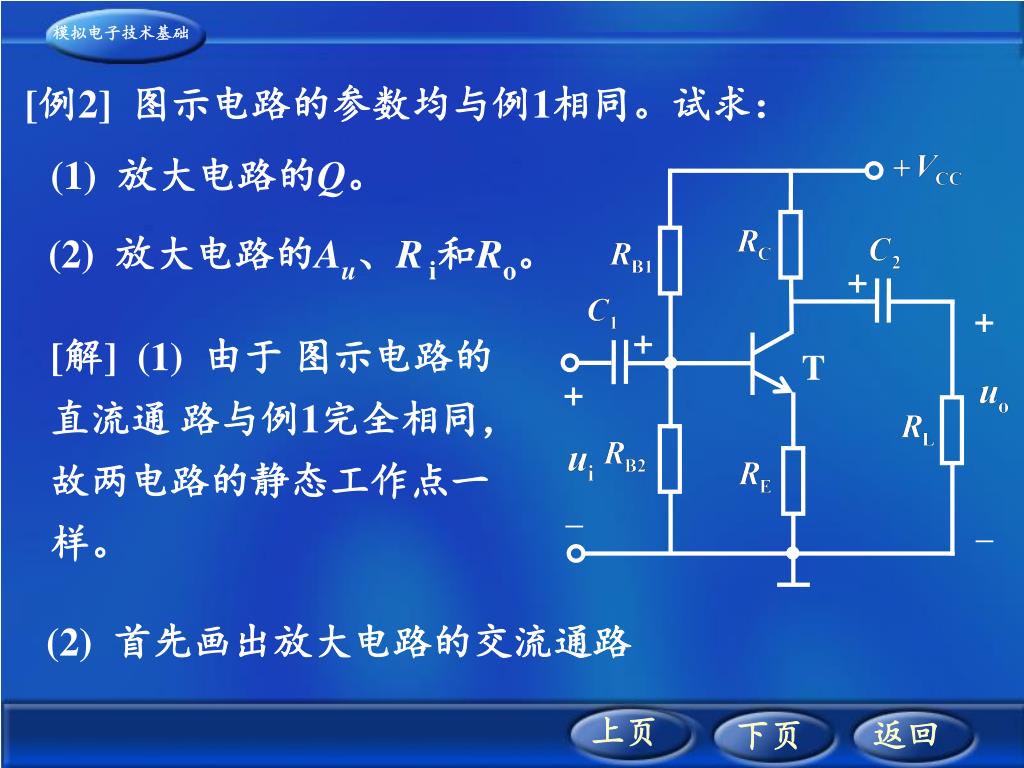

  22. + + + T + _ _ [例2] 图示电路的参数均与例1相同。试求: (1) 放大电路的Q。 (2) 放大电路的Au、Ri和Ro。 [解] (1) 由于 图示电路的直流通 路与例1完全相同,故两电路的静态工作点一样。 (2) 首先画出放大电路的交流通路

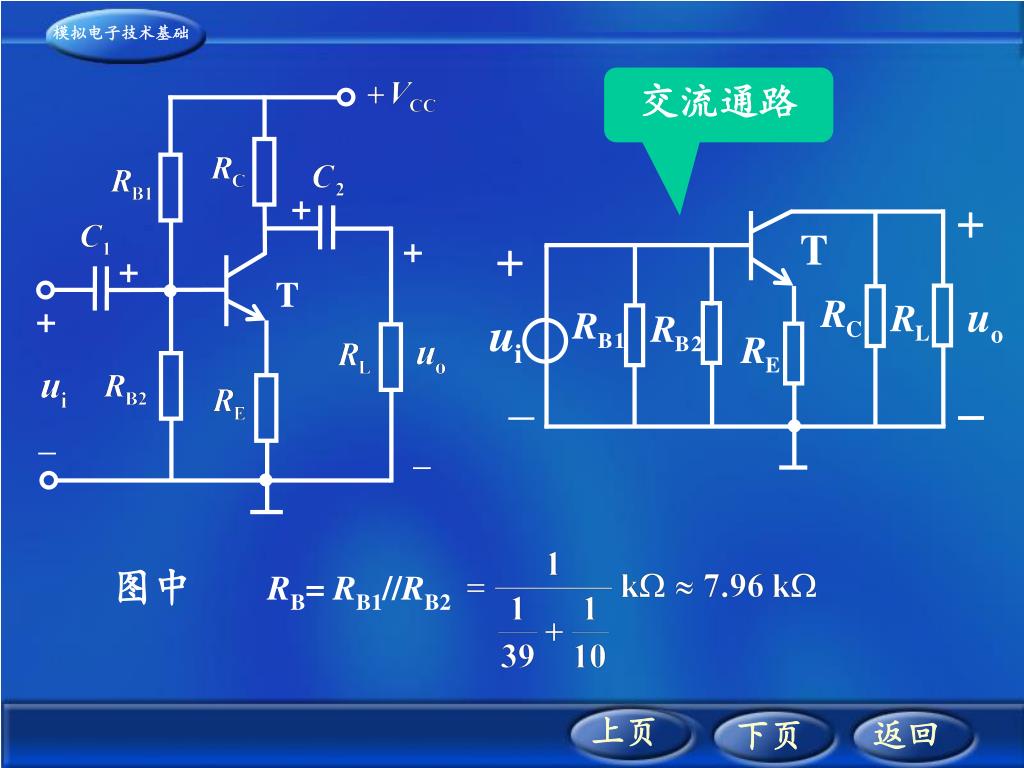

  23. + + + T + _ _ 图中 RB= RB1//RB2 交流通路

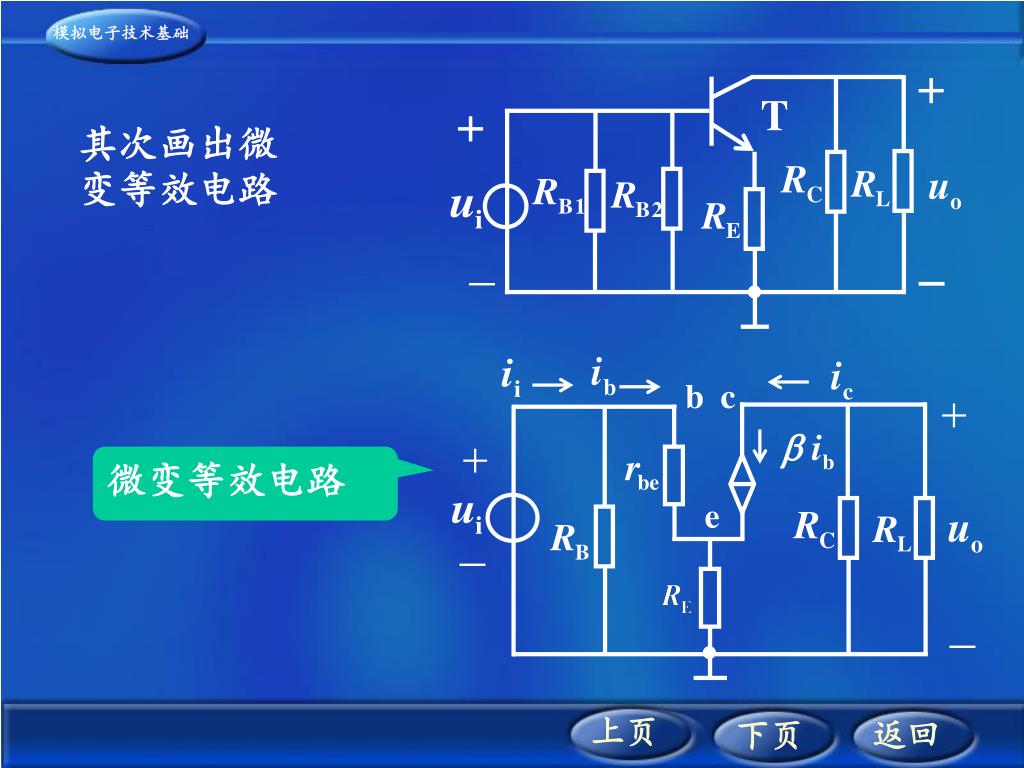

  24. b c e 其次画出微变等效电路 微变等效电路

  25. b c e · · · 由图可知 · · · · · · · ·

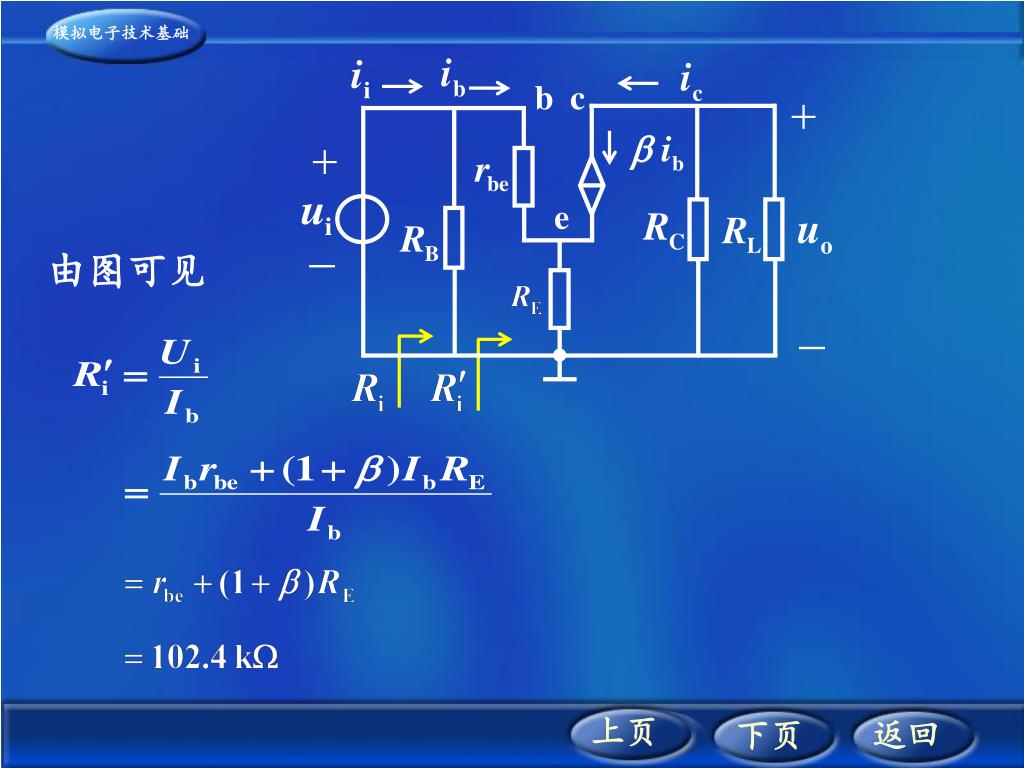

  26. b c e 由图可见

  27. b c e 故输入电阻

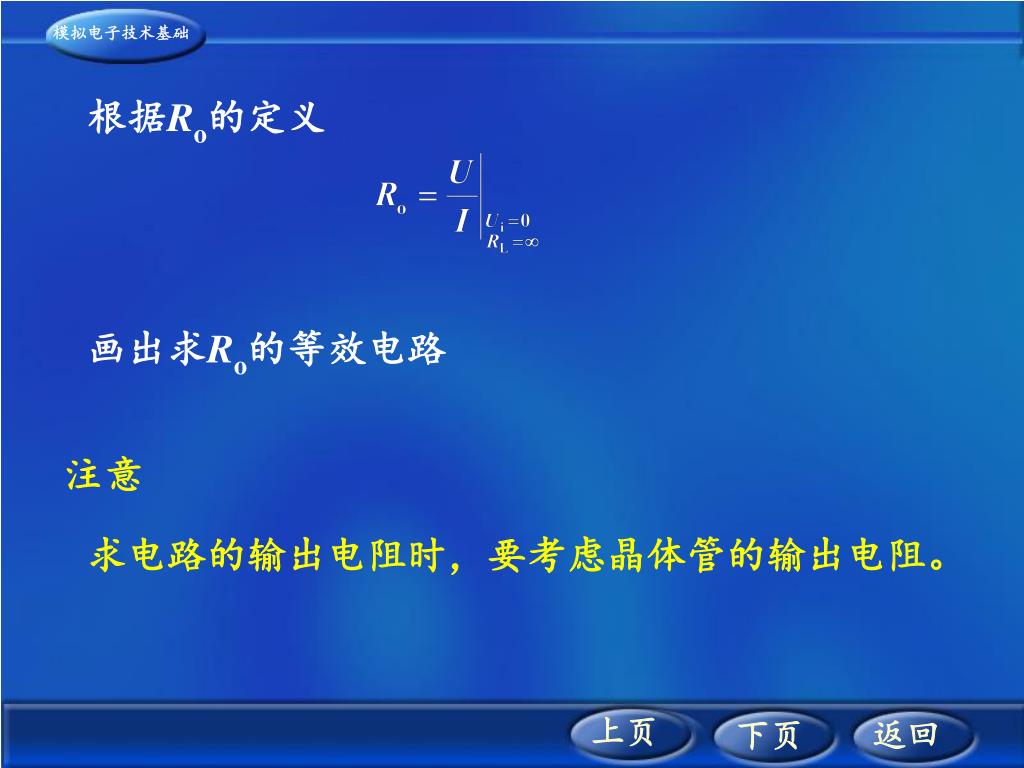

  28. 根据Ro的定义 画出求Ro的等效电路 注意 求电路的输出电阻时,要考虑晶体管的输出电阻。

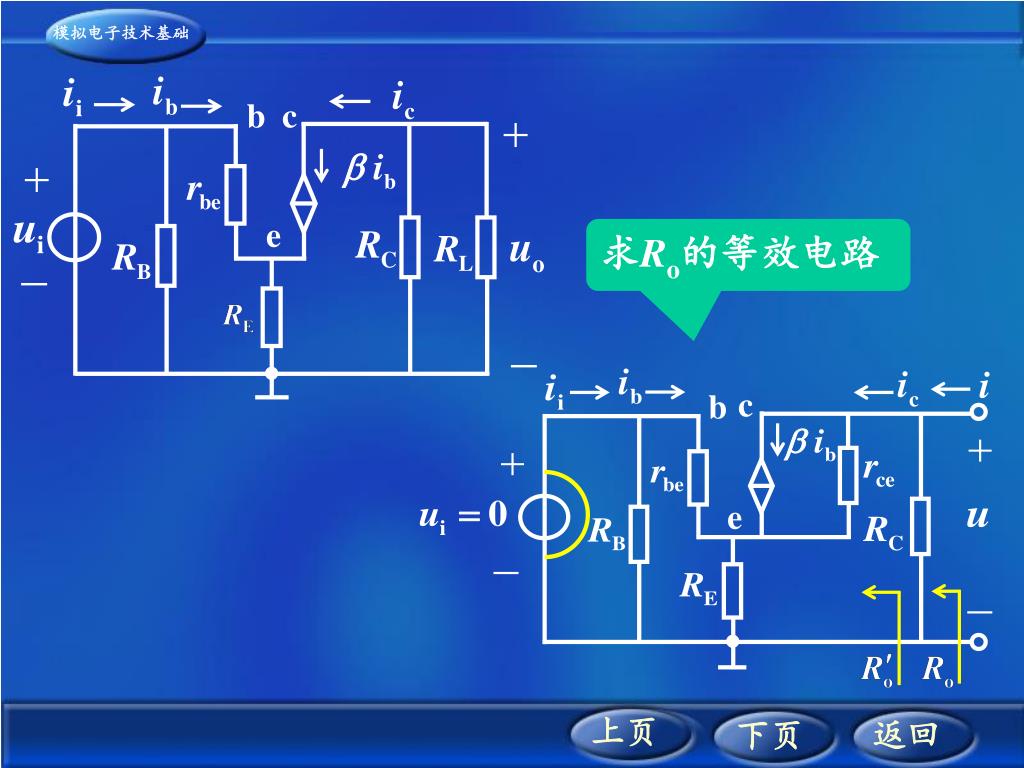

  29. b c e c b e 求Ro的等效电路

  30. c b e 化电流源为电压源

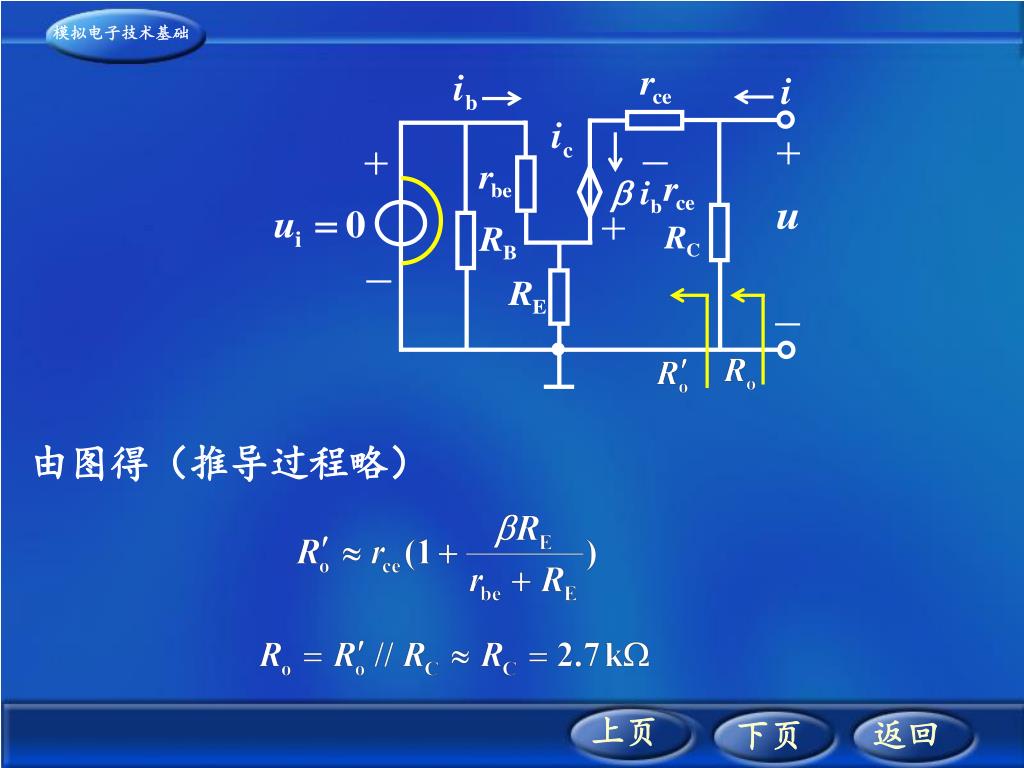

  31. 由图得(推导过程略)

  32. 思 考 题 1. 静态工作点不稳定对放大电路有何影响? 2. 对于分压式偏置电路,为什么只有满足I2>>IB和 VB>>UBE两个条件,静态工作点才能基本稳定? 3. 对于分压式偏置电路,当更换晶体管时,对放大电 路的静态值有无影响?试说明之。
