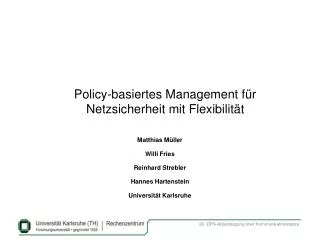

  1. Policy-basiertes Management für Netzsicherheit mit Flexibilität Matthias Müller Willi Fries Reinhard Strebler Hannes Hartenstein Universität Karlsruhe

  2. Vorstellung • Dipl.-Inform. Matthias Müller • Studium: Informatik an der Universität Karlsruhe (TH) • Seit 1999 am Rechenzentrum der Universität Karlsruhe beschäftigt • Abteilung Netze und Kommunikation • Netzwerksicherheit • Policy Management • 802.1X • VPN • E-Mail: matthias.mueller@rz.uni-karlsruhe.de • http://www.rz.uni-karlsruhe.de/personen/matthias.mueller.php

  3. Einleitung und Historie • Ziel: „angemessenes“ Sicherheitsniveau • Riskio <-> Kosten <-> Aufwand • Sehr viele Einrichtungen mit unterschiedlichsten Anforderungen • Erste Angriffe: Einführung von Blacklists am Internetzugang • Eindeutiger Perimeter verschwimmt immer mehr • WLAN • VPN • Individuelle Anforderungen angeschlossener Einrichtungen • Don‘t Care • Dedizierte Firewalls wegen Industrieprojekten • Reine Clientnutzung • Serverdienste nur für einzelne andere Einrichtungen

  4. Gliederung • Anforderungen und Ziele • Architektur • Frontend • Datenhaltung • Netzwerkumsetzung • Umsetzung • Frontend • Datenhaltung • Schnittstelle zur Netzebene • Netzwerk • Erfahrungen und Bewertung • Ausblick

  5. Sicherheitsniveau Dedizierte Firewallsysteme ?? Stufe 3 Private IP Adressen mit NAPT und NAT Stufe 2 Standardfilter am Uplink-Router Stufe 1 Stufe 0 Universität gegenüber Welt Einrichtung gegenüber Welt+Universität

  6. Einleitung und Historie • „Stufe 0“ • Kontrolle über Standardfilter am Uplink-Router • Hoher administrativer Aufwand • „Stufe 1“ • Private IP Adressen mit NAPT und NAT • Konfiguration über Webfrontend • Eingeschränkte Regeldefinition • Automatisches Regelupdate • „Stufe 3“ • Dedizierte Firewallsysteme • Zentrale Administration durch Netzbetreiber • Hoher administrativer Aufwand • Hohe Kosten

  7. Anforderungen und Ziele „Stufe 2“ • Anforderungen aus Sicht des Netzbetreibers • Sicherheitsniveau zwischen reinem Perimeterschutz und dedizierten Firewalls • Herstellerunabhängigkeit • Gemeinsame Komponentennutzung durch mehrere Einrichtungen • Skalierbar für beliebig viele Einrichtungen • Sicherheitsniveau ausreichend für 90% der Einrichtungen • Hierarchische Policydefinition • Policydefinition durch Betreuer der Einrichtung • Durchsetzung zentraler Policies • Minimierung des Migrationsaufwands

  8. Anforderungen und Ziele • Anforderungen aus Sicht des Netznutzers • Self-Service mit definierten Umsetzungszeiten • Absicherung an der Einrichtungsgrenze • Ease of Use • Flexible Einstellungsmöglichkeiten • Einheitliche Policydefinition unabhängig von der Umsetzung • VPN Zugang ins eigene Netze mit Definition der Zugangsberechtigten

  9. Architektur • Trennung • Frontend zur Policydefinition User-/Adminfrontend + Skripting • Datenhaltung Abstrakte Policydefinition • Netzwerkumsetzung Umsetzung der Sicherheits-policies • Orientiert sich am „IETF/DMTF Policy Model“ • Schnittstellen • Feste Schnittstellendefinition • Schichten agieren unabhängig voneinander • Authentisierung und Autorisierung

  10. Architektur: Frontend • Rollenverteilung: Administrator und Betreuer • Betreuer: • Definition der Policy nur für den eigenen Bereich • Kein Überschreiben zentraler Policy-Vorgaben • Administrator: • Definition zentraler Policy-Vorgaben • Ausnahmen für einzelne Einrichtungen • Kontrolle der Zugangsberechtigungen an der Schnittstelle zur Datenhaltung

  11. Architektur: Datenhaltung • Modellierung der Netzsicherheitspolicy unabhängig von • Benutzerfrontend • Netzwerkimplementierung • Dienst als zentrales Element: • Wird von einer Einrichtung • Angeboten • Genutzt • Gesperrt • Charakterisiert durch Dienstparameter • Hierarchische Organisation der Einrichtungen • Vererbung von Policy-Vorgaben

  12. Architektur: Netzwerkumsetzung • Kontrolle am Uplink der Einrichtung • Bezeichnet als „Stufe 2“ • Angestrebtes Sicherheitsniveau zwischen „Stufe 1“ und „Stufe 3“ • Einsatz vorhandener Hardware: • Cisco Router Catalyst 6500 • Cisco VPN-Konzentratoren VPN 3060 • Linux basierte NAT-Router

  13. Umsetzung: Frontend • Webbasiertes Frontend • Barrierefreiheit • Dreiteilung: • Verwaltung der VPN-Benutzer • Nutzung/Verbot von Diensten: • Übersicht aktuell genutzter/gesperrter Dienst • Übersicht angebotener Dienste • Einschränkung von Nutzung/Verbot auf Teilbereiche des Netzes • Anbieten von Diensten: • Dienstmodellierung (TCP/IP Parameter) • Definition wer Dienste nutzen/nicht nutzen darf

  14. Umsetzung: Datenmodell • Dienst als zentrales Element • Von Einrichtung betrieben, definiert und zur Verfügung gestellt • Flexible Modellierung der Dienstparameter • TCP/IP, QoS, IPv6 • Dienst von genau einer Einrichtung definiert • Hierarchische Ordnung der Einrichtungen • Einrichtungen sind Subnetze, Benutzer und Gruppen zugeordnet • Einrichtung erlaubt und sperrt eigene Dienste für andere • Einrichtung nutzt oder sperrt fremde Dienste • Benutzer- und Rechteverwaltung über Kopplung an bestehendes DB-System (DNSVS)

  15. Umsetzung: Datenmodell

  16. Umsetzung: Schnittstelle zur Netzebene <policydef><policy> <policyname>uni</policyname> <subnet><net>129.13.0.0/16</net><subnetname>uni/1</subnetname></subnet> <rule type="acl" action="deny" direction="out" class="200" seq="1001" src="localnets" dst="any" proto="ospf"/> <rule type="acl" action="deny" direction="out" class="200" seq="1003" src="localnets" dst="any" proto="udp" dstport="snmp"/> <policy> <policyname>rz-netze-s1</policyname> <subnet><net>172.21.100.0/25</net><subnetname>rz-netze-s1/1</subnetname></subnet> <group> <groupid><groupname>rz-netze-s1</groupname><subnet>172.21.133.16/28</subnet></groupid> <userid><user>rz123</user><ip>172.21.133.17</ip></userid> </group> <rule type="acl" action="permit" direction="out" class="100" seq="1000" src="localnets" dst="any" proto="udp" dstport="snmp"/> <rule type="acl" action="permit" direction="out" class="500" seq="1000" src="localnets" dst="uni" proto="any"/> <rule type="acl" action="permit" direction="out" class="500" seq="1001" src="localnets" dst="any" proto="any"/> <rule type="napt" action="permit" direction="out" class="900" seq="1000" src="localnets" dst="any" proto="any"/> </policy></policy></policydef> • XML Format mit RELAX NG definiert • Kernelement: Policydefinition • Basisblöcke pro Policydefinition: • Gültigkeitsbereich (Subnetze, Benutzer, Gruppen) • Regeln (ACL, NAT, NAPT) • Policy kann weitere Sub-Policies enthalten • Referenzierung anderer Gültigkeitsbereiche

  17. Umsetzung: Netzwerk (1. Ansatz) • Realisierung mit NAT/NAPT an Bereichsgrenze • Analog zu „Stufe 1“: • NAT-Router an Bereichsgrenze • IP-Addressumsetzung auch zur Universität • Probleme: • Mangelnde NAT-Transparenz • Teilweise lösbar über direktes Routing • DNS-Problematik • => erfüllt die Anforderungen nicht

  18. Umsetzung: Netzwerk (Implementierung I) • NAT/NAPT nur noch bei Bedarf zum Internet • Linux-Router für NAT/NAPT am zentralen Internet-Uplink • Durchsetzung der Filterregeln nur auf Zugangsinterface • Vereinfachung des Designs • NAT-Router treffen keine Filterentscheidung Cisco-Router beherrschen keine Statefull Packet Inspection • Reflexive ACLs für nicht TCP-Verbindungen (max 96k) VPN-Zugang über zentrale VPN-Konzentratoren • Pro Einrichtung eine Gruppe • Gleiche Regeln für VPN-Benutzer wie für die Einrichtung

  19. Umsetzung: Netzwerk (Implementierung II)

  20. Umsetzung: Netzwerk (Implementierung III) • Automatisierte Konfigurations-erstellung aus XML-Definition • Zusätzlich Topologie-informationen aus DB • Übertragung der eigentlichen Konfiguration über geräte-spezifische Mechanismen: • telnet/tftp • ssh/scp • Geplant: einheitliche Konfiguration über NETCONF

  21. Erfahrungen und Bewertung • Policy-basiertes Management steigert das Netzwerksicherheitsniveau deutlich • Absicherung an Bereichsgrenze • Erreicht nicht das Sicherheitsniveau dedizierter Firewalls • Self-Service für den Benutzer im Vordergrund: • Eigenständige Definition der eigenen Policy • Garantierte Reaktionszeit durch Automatismus • Einfache Definition zentraler Policies durch Administrator • Verringerung des Migrationsaufwands: • Kein Wechsel des IP-Bereichs nötig • Wechsel zwischen verschiedenen Netzimplementierungen einfach (NAT <-> Filter) • Gute Skalierbarkeit: • 75 Bereiche pro Catalyst 6500 mit Sup720 • 150 Bereiche pro VPN-Konzentrator Paar

  22. Ausblick • Einsatz für alle Bereiche: • Ersatz von „Stufe 0“ und „Stufe 1“ • Auch für dedizierte Firewalls einsetzbar? • Automatische Konfiguration  hohe Sicherheitsanforderungen • Vereinfachte Policydefinition  hohe Komplexität • Migration auf Standards (NETCONF, COPS), sobald • Benötigte Funktionalität vorhanden • In den Netzkomponenten implementiert • Ausweitung auf Layer 2 Zugangspunkt: • 802.1X • NAC
