Cahier des charges:

dcy. GRAFCET avec saut d’étapes. Cahier des charges: Après l’ordre de départ cycle « dcy », la perceuse effectue, selon l’épaisseur de la pièce un cycle avec ou sans débourrage. c. h. Capteurs: h, b1, b2, b3 : capteurs de position c : capteur de contact Actionneurs:

happy
Download Presentation

Cahier des charges:

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

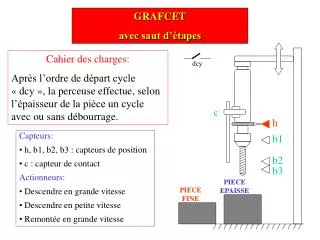

  1. dcy GRAFCET avec saut d’étapes Cahier des charges: Après l’ordre de départ cycle « dcy », la perceuse effectue, selon l’épaisseur de la pièce un cycle avec ou sans débourrage. c h • Capteurs: • h, b1, b2, b3 : capteurs de position • c : capteur de contact • Actionneurs: • Descendre en grande vitesse • Descendre en petite vitesse • Remontée en grande vitesse b1 b2 b3 PIECE EPAISSE PIECE FINE

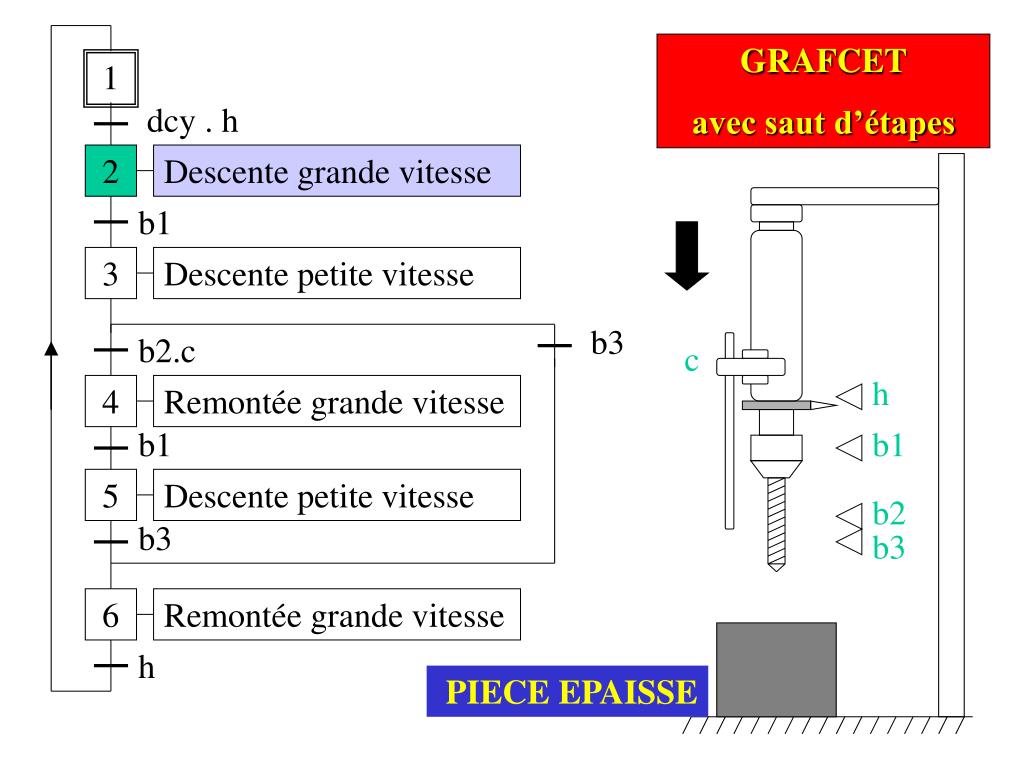

  2. dcy GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  3. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse dcy b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  4. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  5. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  6. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  7. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  8. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  9. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

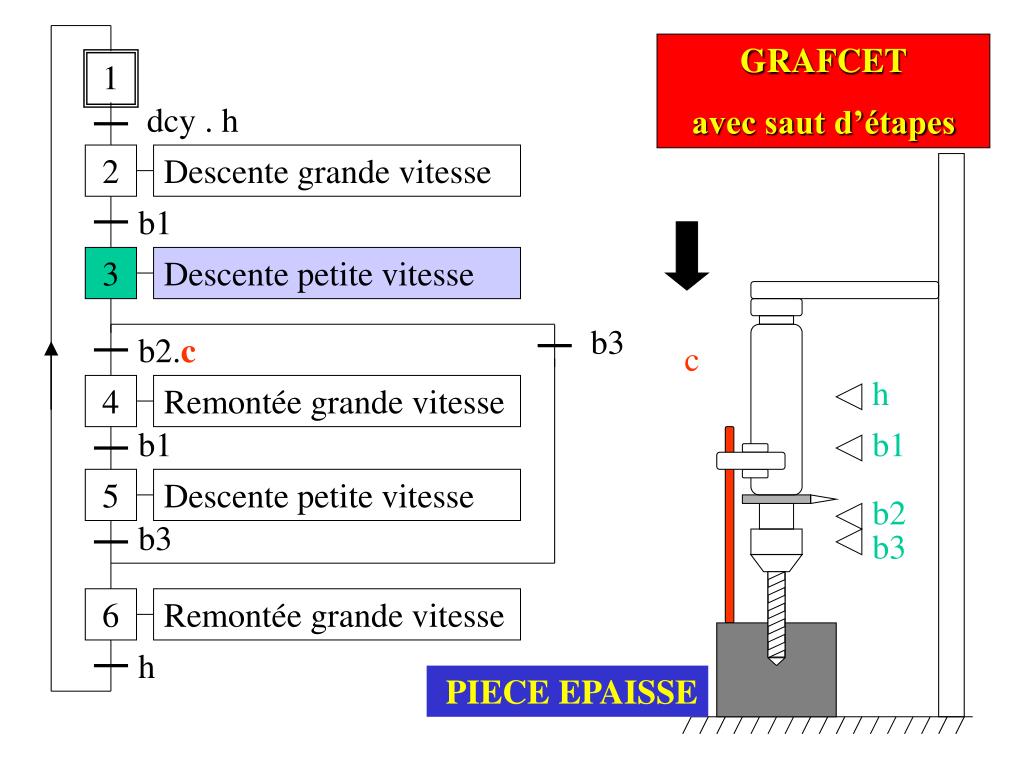

  10. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  11. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

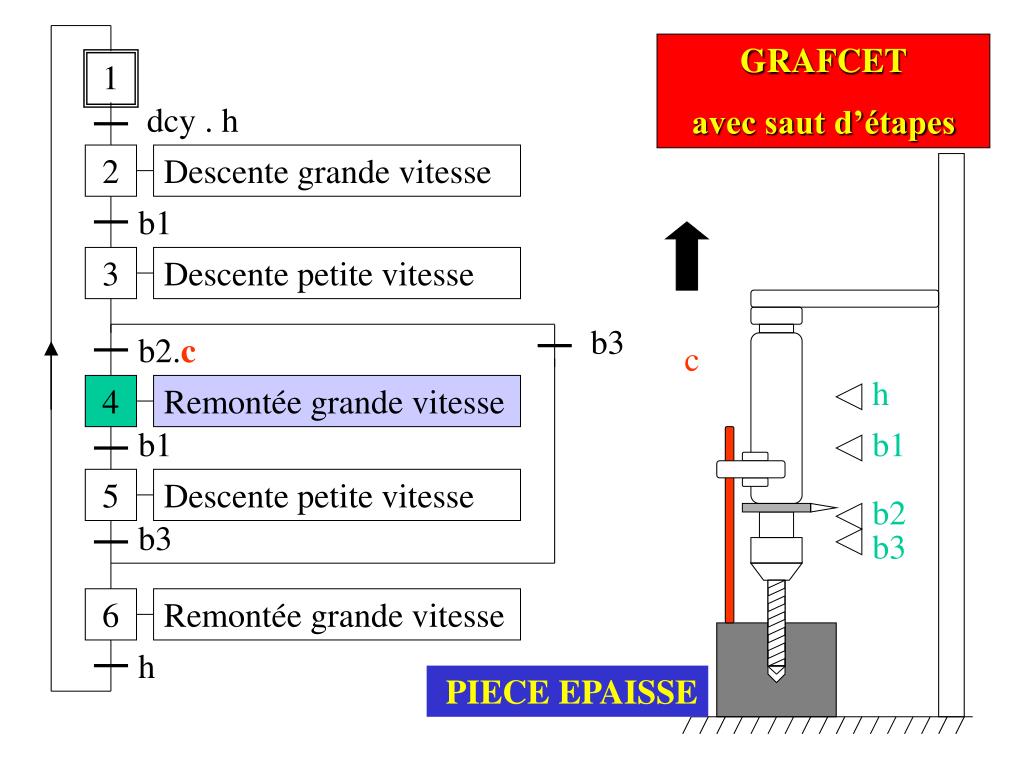

  12. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  13. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

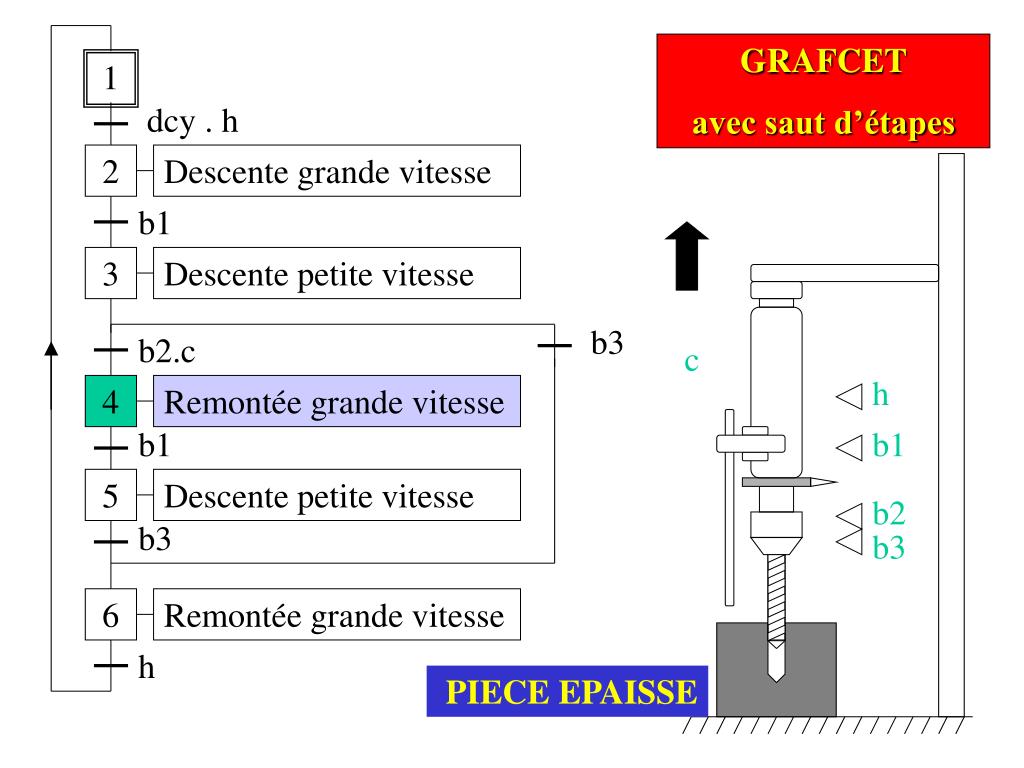

  14. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  15. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

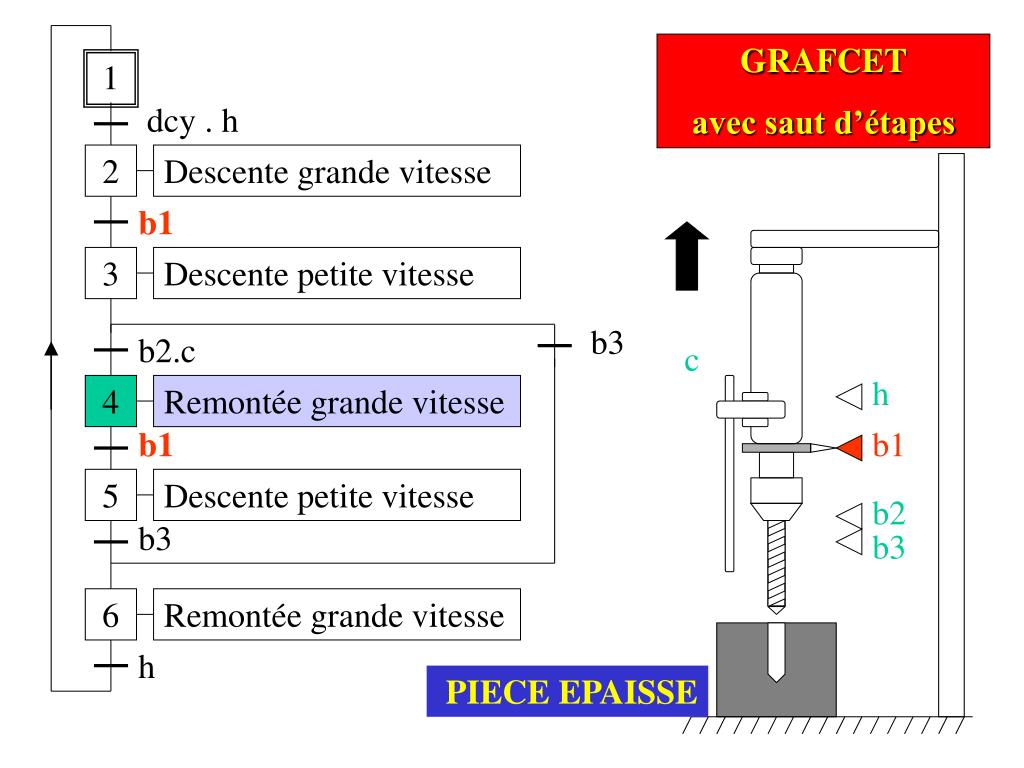

  16. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

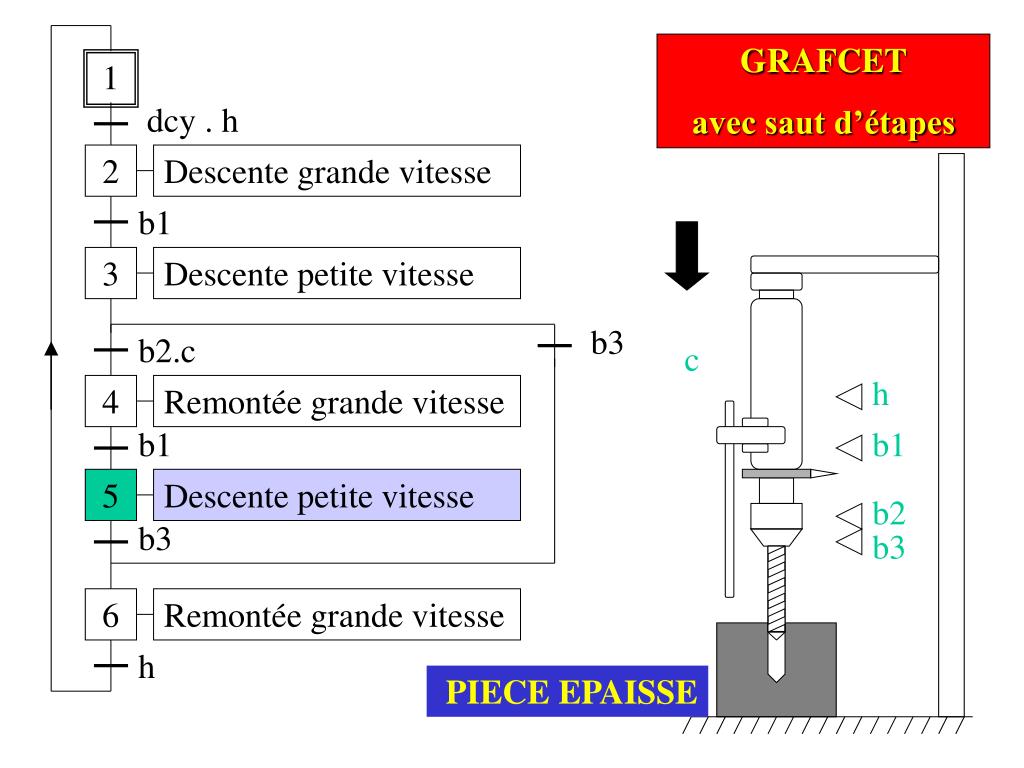

  17. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  18. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  19. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  20. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  21. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

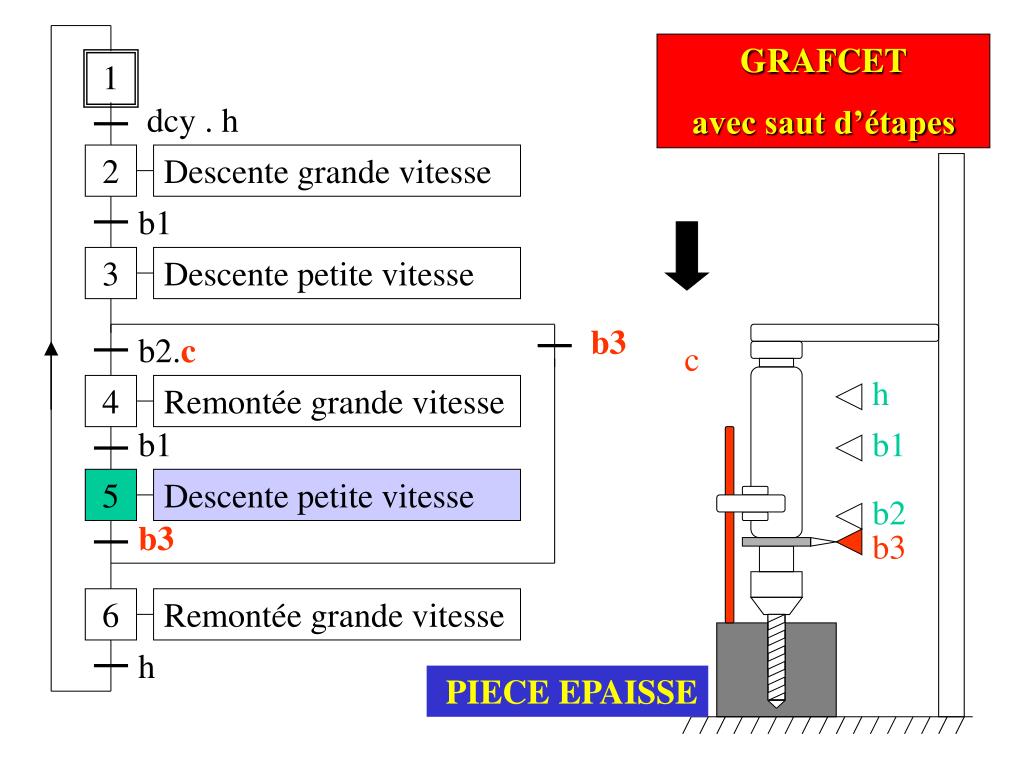

  22. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  23. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

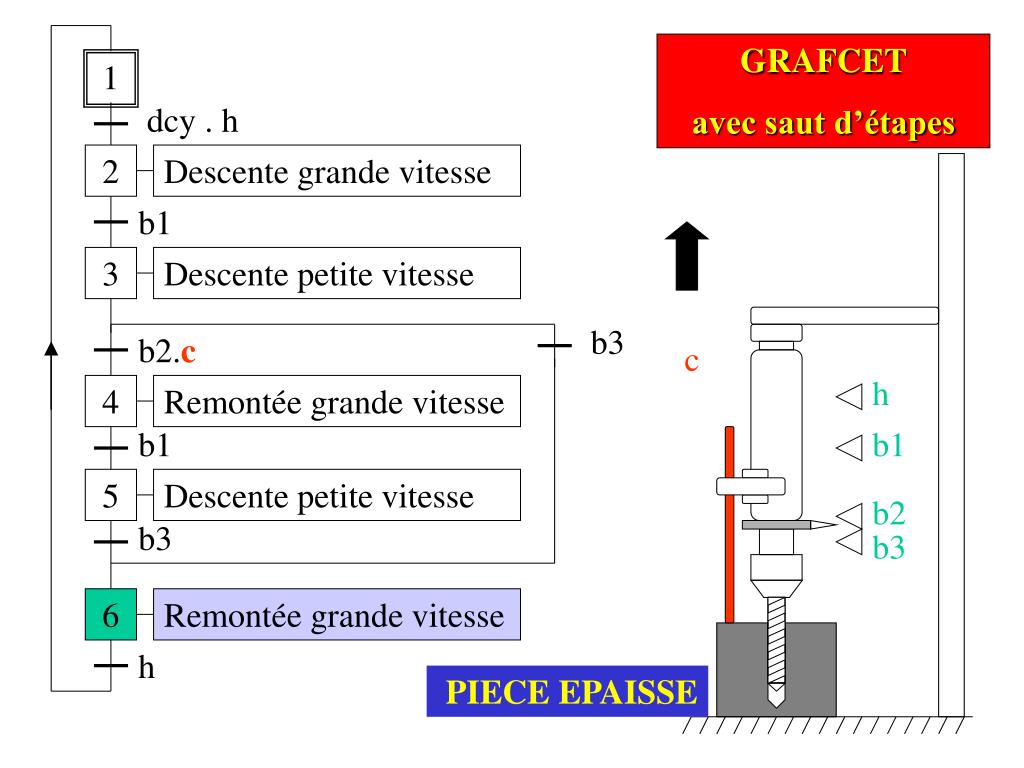

  24. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  25. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  26. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  27. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

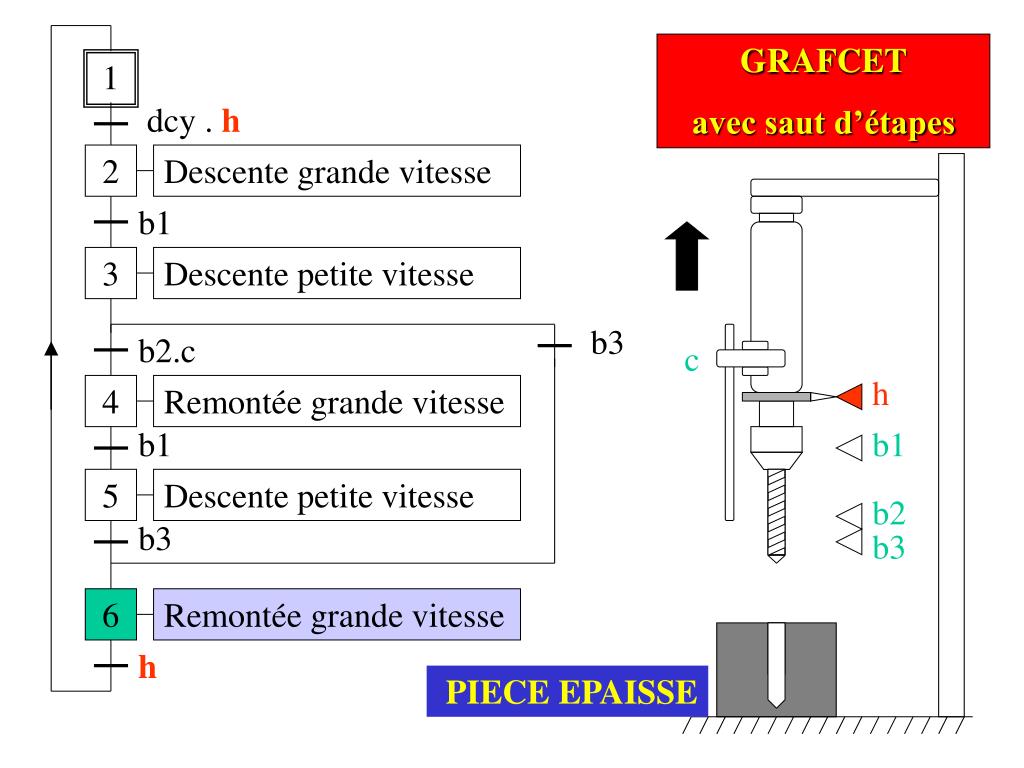

  28. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  29. dcy GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE EPAISSE

  30. dcy GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

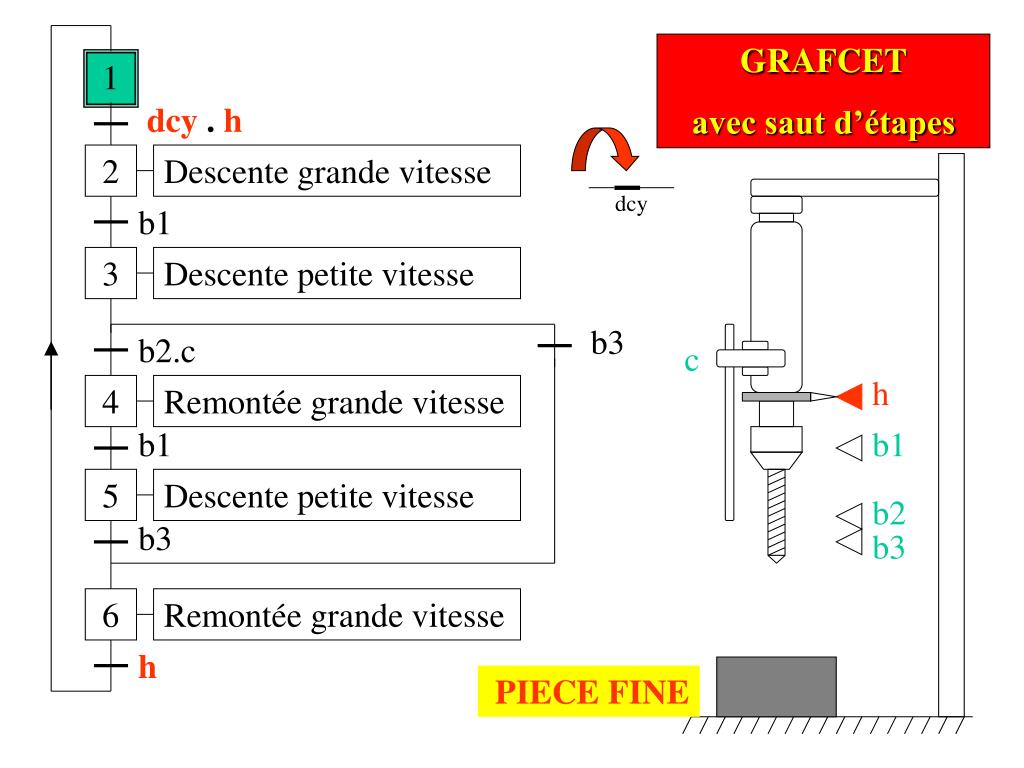

  31. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse dcy b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  32. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  33. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

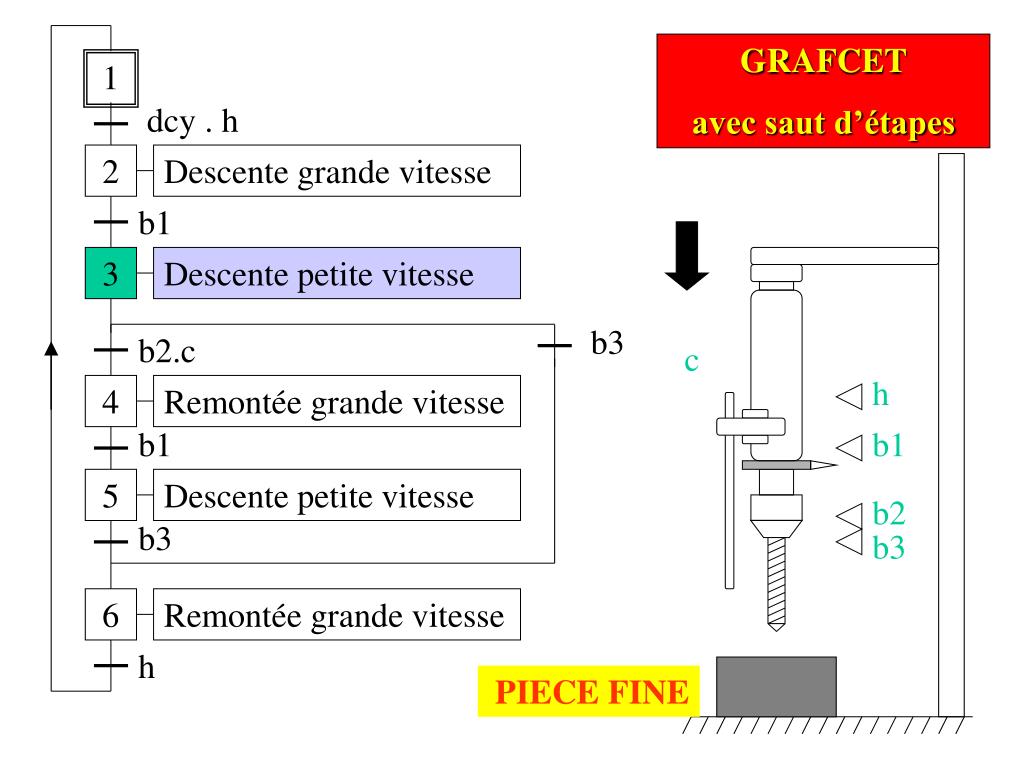

  34. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

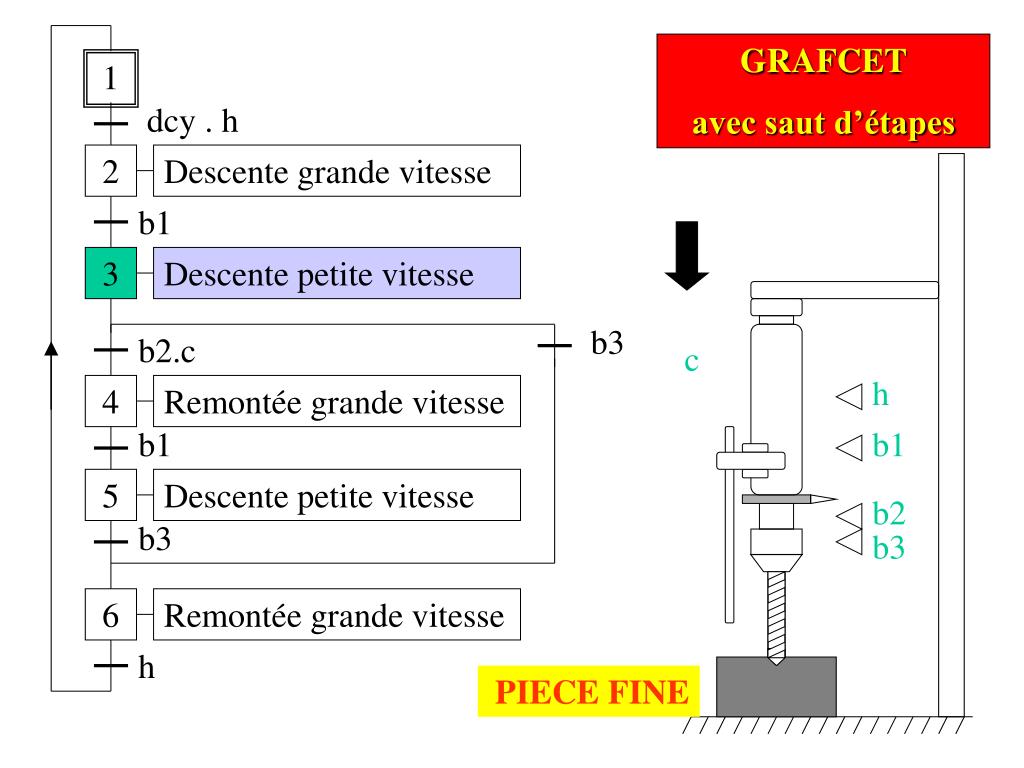

  35. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  36. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  37. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  38. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  39. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

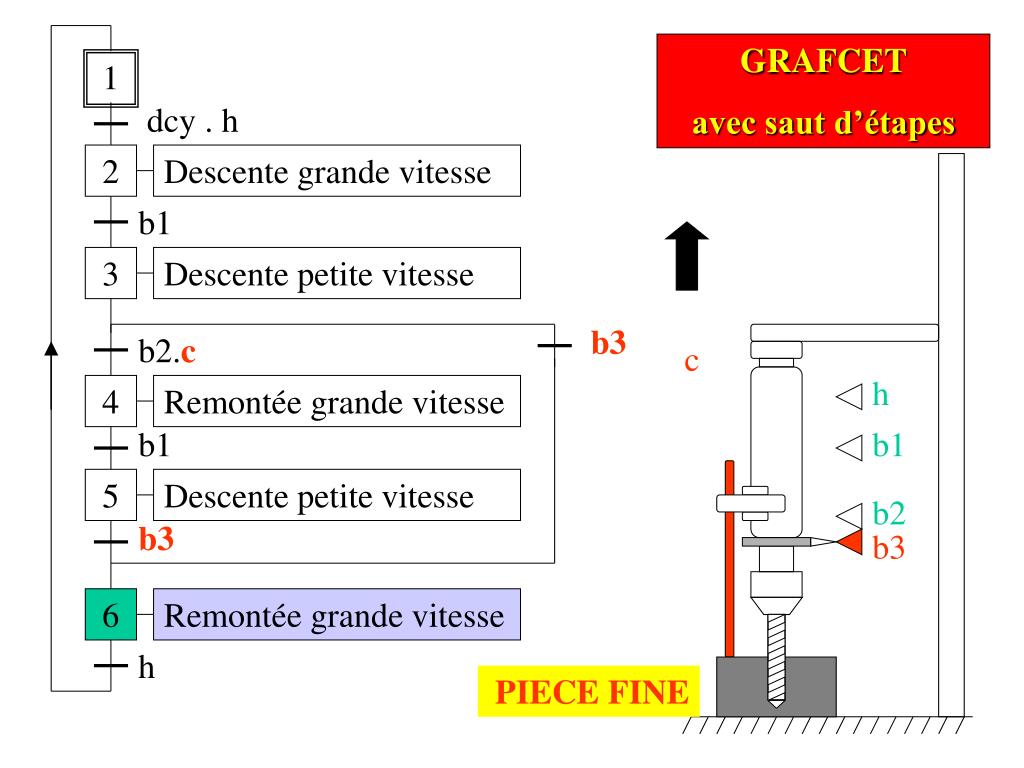

  40. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  41. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  42. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  43. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  44. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

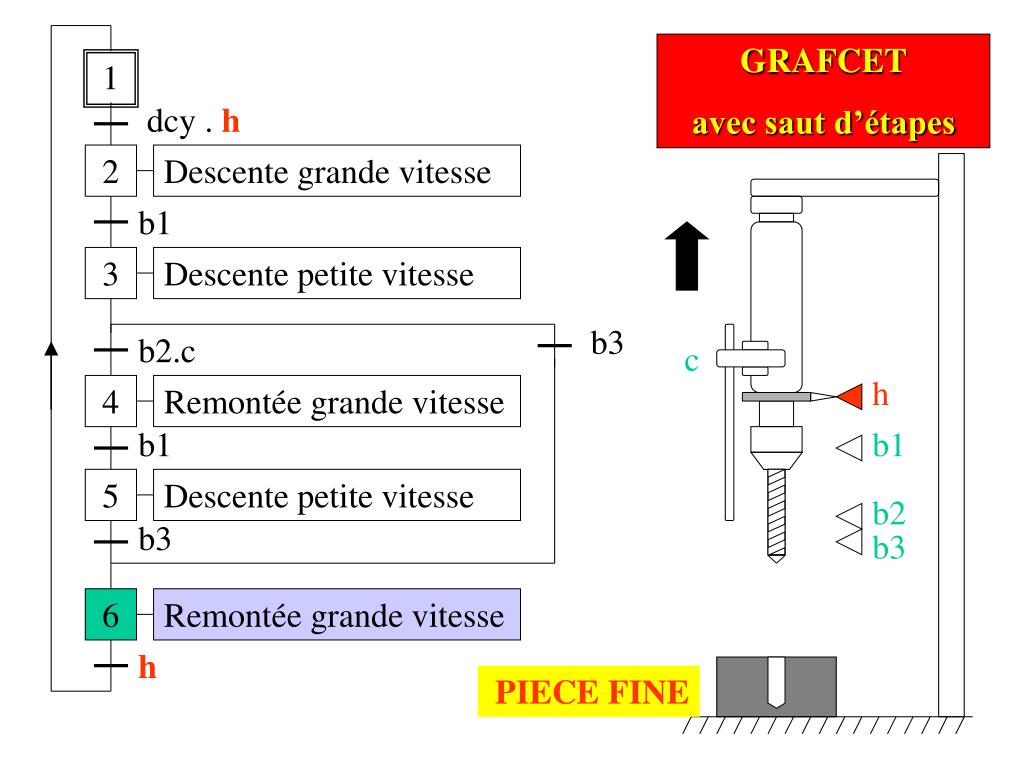

  45. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE

  46. GRAFCET avec saut d’étapes 1 dcy . h 2 Descente grande vitesse b1 3 Descente petite vitesse b3 b2.c c h 4 Remontée grande vitesse b1 b1 5 Descente petite vitesse b2 b3 b3 6 Remontée grande vitesse h PIECE FINE
