Распределенное Конструкторское бюро в рамках международной кооперационной сети на базе Центра прототипрования СПб.

Кудрявцев Алексей Владимирович

Руководитель Центра прототипирования СПб

г. Санкт-Петербург - ЛЕНЭКСПО

03 октября 2013


Полимерный кластер СПб бюро в рамках международной кооперационной сети на базе Центра

  • Инновационная инфраструктура:

  • Российско-германский «Институт полимеров», созданный в рамках программы «Трансформ», реализует НИОКРы по обозначенным ОАО «РЖД» проблемам, совместно с ведущими вузами Санкт-Петербурга.

  • Инженерный Полимерный центр - совместный проект ОАО «РЖД», СПбГУ, Института Полимеров; SKZ GmbH г. Вюрцбурга, Мюнхенского технического университета по созданию Центра динамических испытаний транспортной отрасли.

  • Центр прототипирования изделий из композиционных материалов и нанесения покрытий (совместный проект МИНЭКОНОМРАЗВИТИЯ, Администрации СПб и предприятий полимерного кластера


Реализация проекта «разработка карликовых светофоров из конструкционного полимерного материала»

Задача: адаптировать конструкцию корпуса светофора, изготавливаемого в настоящее время из алюминия, под полимерный материал.

Требования к изделию остаются прежними: ударная прочность, стойкость к воздействию факторов окружающей среды и пр.

Конструкция изделия должна быть унифицированной как под ламповые, так и под светодиодные светооптические системы.


Выполнение этапов «создания карликового светофора» распределенным КБ на основе применения технологий комплексного виртуального моделирования, инженерного анализа и оптимизации разрабатываемых изделий из полимерных конструкционных материалов

ZEMAX

CODE V

Карликовый светофор из конструкционных полимерных материалов успешно прошел все испытания и до конца декабря 2013 года опытная партия будет установлена на октябрьской железной дороге на станции Санкт-Петербург-Главный


Пример взаимодействия при реализации проекта «создание карликового светофора» распределенным КБ на основе применения технологий комплексного виртуального моделирования, инженерного анализа и оптимизации разрабатываемых изделий из полимерных конструкционных материалов

  • Распределенное конструкторское бюро на основе применения технологий комплексного виртуального моделирования инженерного анализа и оптимизации разрабатываемых изделий из полимерных материалов

    • Взаимодействует с международной кооперационной сетью на основе Единой технологической платформы и функционирует в интегрированной распределенной среде на базе Центра прототипирования СПб.

It поддержка: Глосис-сервис / SolidWorks Russia

Проектирование и изготовление пресс-форм: НПО МетМаш / и др.

Интегрированная распределенная среда

Единая технологическая платформа

Проектирование, прототипирование, изготовление пресс-форм, изготовление изделий

Распределенное конструкторское бюро

Испытательные центры и лаборатории:

ИЛ Завод КП / ФБУ Нижегородский ЦСМ / и др.

Другие соисполнители:

Разработка и согласование КД / изготовление светодиодных светооптических систем / и др.

Инженерный анализ: SolidWorks / CompMehLab / и др.

Зарубежные партнеры

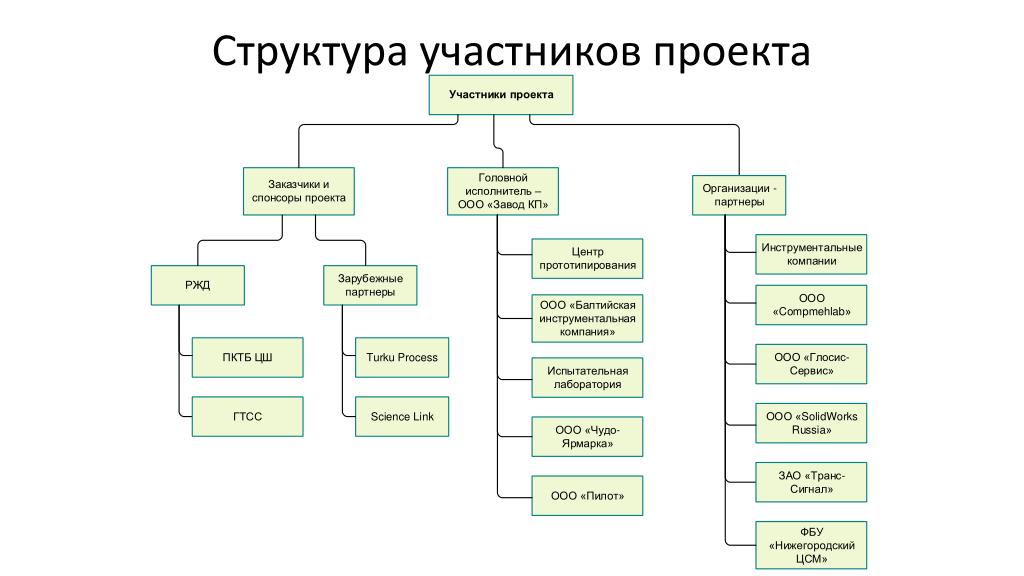

Структура участников проекта реализации проекта

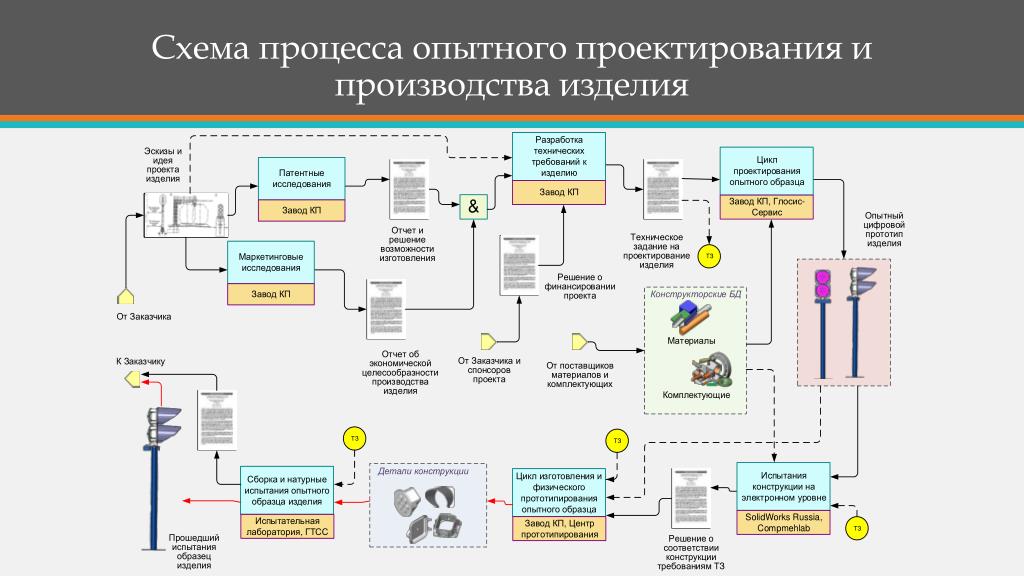

Схема процесса опытного проектирования и производства изделия


Программный комплекс проектирования и производства изделия


Роли участников проекта проектирования и производства изделия


Процесс проектирования проектирования и производства изделия


Применение компьютерного моделирования и инженерного анализа при реализации инновационных проектов

Программный комплекс SolidWorks предназначен для автоматизации работ промышленного предприятия на этапах конструкторской и технологической подготовки производства изделий любой степени сложности и назначения.

  • Решаемые задачи на этапе конструкторской подготовки производства (КПП):

  • 3D проектирование изделий (деталей и сборок) любой степени сложности с учетом специфики изготовления.

  • Создание конструкторской документации в строгом соответствии с ГОСТ.

  • Дизайн.

  • Реверсивный инжиниринг.

  • Инженерный анализ (прочность, устойчивость, теплопередача, частотный анализ, линейное и нелинейное приближение; динамика механизмов; газо/гидродинамика; оптика и светотехника.

  • Решаемые задачи на этапе технологической подготовки производства (ТПП):

  • Анализ технологичности конструкции изделия.

  • Анализ технологичности процессов изготовления - литье пластмасс, анализ процессов штамповки.

  • Разработка технологических процессов по ЕСТД, включая материальное и трудовое нормирование.

  • Проектирование оснастки и прочих средств технологического оснащения.

  • Разработка управляющих программ для станков с ЧПУ - фрезерная, токарная, токарно-фрезерная и электроэрозионная обработка;

  • Управление данными и процессами на этапе ТПП.

Инженерный анализ на виброустойчивость изделия «корпус карликового светофорав сборе» в программном модуле SolidWorks Simulation

Анализ проливаемости изделия «крышка для карликового светофора» впрограммном модуле SolidWorks Plastics


Проект: «создание мачтовых светофоров из конструкционных полимерных материалов и углепластиков»

Проект планируется осуществить международным распределенным конструкторским бюро на основе применения технологий комплексного виртуального моделирования инженерного анализа и оптимизации разрабатываемых изделий из полимерных материалов в рамках международной кооперационной сети на основе Единой технологической платформы с участием Центра прототипирования СПб на базе Завода «КП», Санкт-Петербургского государственного университета, Балтийского государственного технического университета («Военмех»), университетами городов Хельсинки и Турку при участии лаборатории CompMechLab (СПбГПУ)


Спасибо за внимание! светофоров из конструкционных полимерных материалов и углепластиков»
