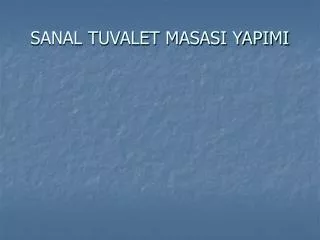

  1. SANAL TUVALET MASASI YAPIMI

  2. Sanal tuvalet masasının net resminin gösterilmesi. Şifoniyer Ölçek: 1/10

  3. Sanal tuvalet masasının izometrik perspektifinin çizilmesi İmalatı yapılacak şifoniyerin işe başlamadan önce gerekli izometrik perspektifi ve gerekli ölçüleri mutlaka belirtilir. Tuvalet masası Ölçek: 1/10

  4. GEREKLİ PARÇA KESİM LİSTESİNİN TESPİTİ • NOTLAR • İşe başlamadan önce gerekli parça kesim listesi doğru ve eksiksiz olarak mutlaka tespit edilir.

  5. TUVALET MASASININ YAPIMINDA KULLANILACAK MALZEME VE BAĞLANTI GEREÇLERİ • 3 adet kulp • 1 adet polimerin tutkal (deniz tutkalı) • 1 adet huş kenar bandı • 17X17, 20X30 düz vida, 3.5X18 yıldız vida • 1 adet 210X280 cm ölçülerinde mdflam • 1 adet 170X210 cm ölçülerinde arkalık • 24 adet 10 mm çapında kavela • 1 takım 40 lık çekmece rayı • 4 adet tas menteşe • 1 adet 67X57 cm ölçülerinde ayna • 4 adet kırlangıç pim

  6. Tuvalet Masası Parçaları

  7. Sanal tuvalet masası yapımında kullanılacak mdflamın izometrik perspektifinin gösterilmesi.

  8. Malzeme kesim listesine göre mdflamın elyaf yönüne dikkat ederek nasıl kesileceğinin gösterilmesi.

  9. Malzeme kesim listesine göre mdflamın dilimlere ayrılması.

  10. Malzeme kesim listesine göre mdflamın gösterilmesi. 7X65 7X65 9,5X56,6 11X56,6 7X75 11X40 39X69 7X75 7X75 7X75 11X40 42X75 45X145 42X36 42X75 42X36 42X75 65X13 36X6,5 42X75 36X6,5 39X69

  11. Tuvalet masası yapımında kullanılacak parçaların gösterilmesi

  12. Tuvalet masası yan tablasının gösterilmesi.

  13. Maktalara kavela delikleri delinir.

  14. Kavela deliklerine kavelalar tutkallanarak çakılır.

  15. Parçanın yüzeyine kavela delikleri açılır.

  16. Tuvalet masası yan tablasının ayakları üstüne dikilmesi.

  17. Tuvalet masası alt tablasının gösterilmesi.

  18. Alt tablaya kavela delikleri açılır.

  19. Alt tablaya kavelalar çakılır.

  20. Alt tablayla yan tabla birleştirilir.

  21. Diğer yan tabla alt tablayla birleştirilir.

  22. Baza parçasının gösterilmesi.

  23. Baza parçasına kavela delikleri açılır.

  24. Baza parçasına kavelalar çakılır.

  25. Alt tablaya kavela delikleri açılır.

  26. Baza parçası alt tablayla birleştirilir.

  27. Tuvalet masasının ayakları üstüne dikilmesi.

  28. Diğer dolabın gösterilmesi.

  29. Tuvalet masası üst tablasının gösterilmesi.

  30. Üst tablaya kavela delikleri açılır.

  31. Üst tabla dolap parçalarıyla birleştirilir.

  32. Tuvalet masasının ayakları üstüne dikilmesi.

  33. Kapağın gösterilmesi.

  34. Kapağa tas menteşe yuvaları açılır.

  35. Kapağa tas menteşeler bağlanır.

  36. Kapak tuvalet masası yan parçalarına monte edilir.

  37. Diğer kapak tuvalet masası yan parçasına monte edilir.

  38. Çekmece kasa parçalarının toplu halde görünümü.

  39. Çekmece kasa parçalarına kanalları açılır.

  40. Çekmece kasa parçaları birleştirilir.

  41. Çekmece arkalık parçasının görünümü.

  42. Çekmece arkalık parçası çekmece kasasına monte edilir.

  43. Çekmece rayları çekmece kasasına monte edilir.

  44. Çekmece rayları dolap yanlarına monte edilir.

  45. Çekmecenin ve tuvalet masasının birlikte görünümü.

  46. Çekmece parçasına ön klapa takılır.

  47. Çekmece tuvalet masasına monte edilir.

  48. Arkalıklar tuvalet masasına monte edilir.

  49. Kulplar kapak ve çekmeceye takılır.
