  1. ЗАО «РусТелКом» Передовые технологии

  2. Использование оборудования ЗАО «РусТелКом» для организации широкополосного доступа АТС ЭЛКОМ с функциями NGN

  3. Применение оборудования ЭЛКОМ и MageLan

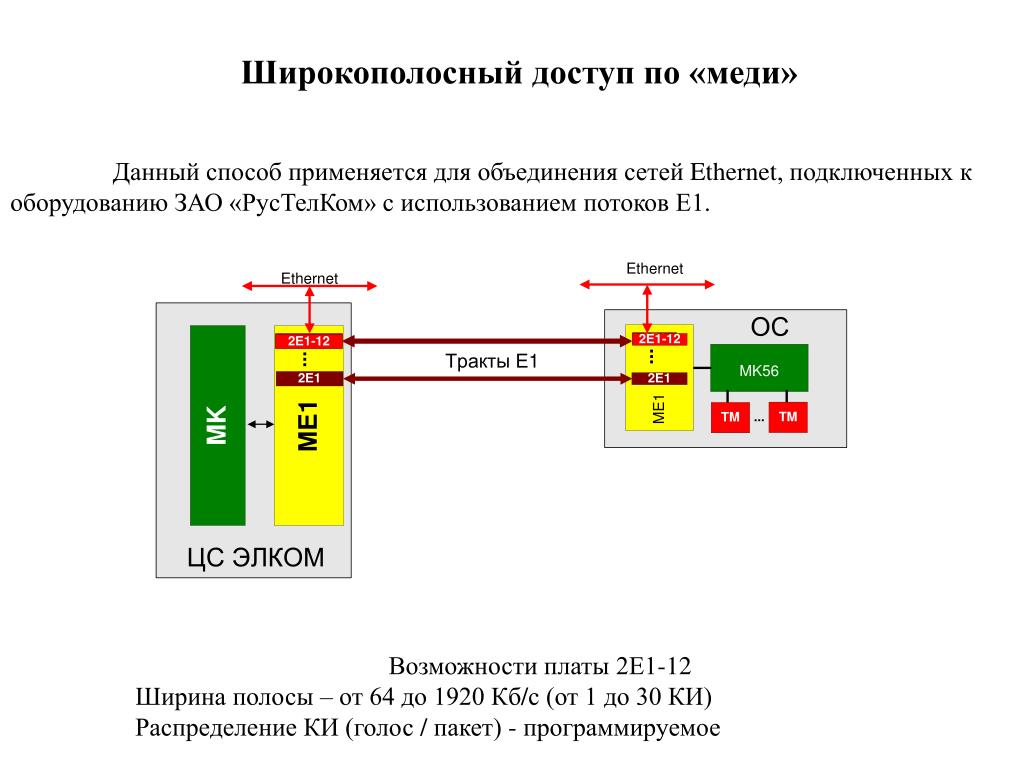

  4. Широкополосный доступ по «меди» Данный способ применяется для объединения сетей Ethernet, подключенных к оборудованию ЗАО «РусТелКом» с использованием потоков Е1. Возможности платы 2Е1-12 Ширина полосы – от 64 до 1920 Кб/с (от 1 до 30 КИ) Распределение КИ (голос / пакет) - программируемое

  5. Широкополосный доступ для малых АТС Данный способ осуществляет построение АТС, в виде распределенной системы, что позволяет сохранять основную станцию как единое целое.

  6. Широкополосный доступ по ВОЛС Данный способ применяется при удалении подстанций для передачи потоков по волоконно-оптическим линиям связи (ВОЛС). Возможно объединение сетей Ethernet, подключенных к различному оборудованию ЗАО «РусТелКом». Плата УМО-07 Ширина полосы – постоянная, более 80 Мб/с

  7. Широкополосный доступ с использованием мультиплексоров Данный способ применяется при удалении подстанций для передачи большого числа потоков по волоконно-оптическим линиям связи (ВОЛС). Возможно объединение сетей Ethernet, подключенных к оборудованию ЗАО «РусТелКом». MUX-BO ИКВ.07.05.208←------→ MUX-DO ИКВ.07.05.218 Полоса постоянной ширины - 48 Мб/с

  8. Широкополосный доступ по технологии SHDSL На основе технологии SHDSL (Symmetric High bit-rate Digital Subscriber Line) разработан модуль УММ-S. С помощью которого можно создавать выносы «по меди», при этом, с каждой платы УММ-S имеется выход в сеть Ethrnet 10/100Мб/с. Используя от 1 до 4 медных пар, можно удалить вынос на расстояние от 5 км до 12 км, имея возможность организации до 120 каналов. Физическая среда - медные пары ТПП Количество медных пар – до 4 Количество каналов - до 30на линию Распределение голос/IP - программируемое

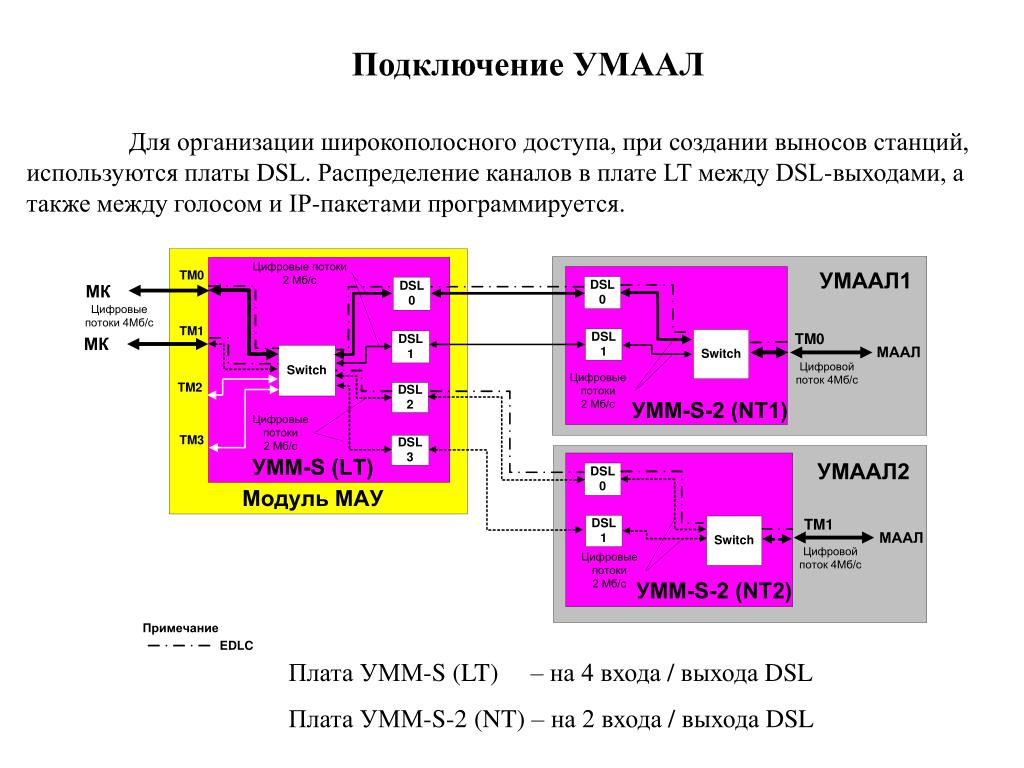

  9. Подключение УМААЛ Для организации широкополосного доступа, при создании выносов станций, используются платы DSL. Распределение каналов в плате LT между DSL-выходами, а также между голосом и IP-пакетами программируется. Плата УММ-S (LT) – на 4 входа / выхода DSL Плата УММ-S-2 (NT) – на 2 входа / выхода DSL

  10. Применение сетевых коммутаторов MageLan-E

  11. Пример использования MageLan-E

  12. Вариант построения домовой сети с использованием сетевых коммутаторов MageLan-E

  13. Коммутатор MageLan-EU 4/5 Назначение: универсальный узел доступа для сетей операторов связи Функциональные возможности: - подключение ИМ АК в корпусах 1U; - подключение устройств (MSAN MGCP / SIP, DSLAM) на базе МСС MageLan; - подключение локальных концентраторов (МК56, МК122 СЦК ЭЛКОМ) с подачей синхронизации, выделенной из тракта Е1; - транзит трактов Е1 по IP сети с использованием технологии CES (E1oIP) – до 4; - подключение различных видов сигнализации (4 входа типа "Сухой контакт").

  14. Коммутатор MageLan-EL4/12-M Назначение: коммутатор магистрального уровня Функциональные возможности: - устанавливается на центральной станции; - может использоваться как корневой коммутатор одного/нескольких колец;

  15. Коммутатор MageLan-EL 4/12 Назначение: коммутатор уровня локальной сети Функциональные возможности: - в домовых сетях TDM применяется на уровне подъезда; - в широкополосных сетях – на уровне этажа; - подключение абонентов по витой паре со скоростями 10/100/1000 Мб/с

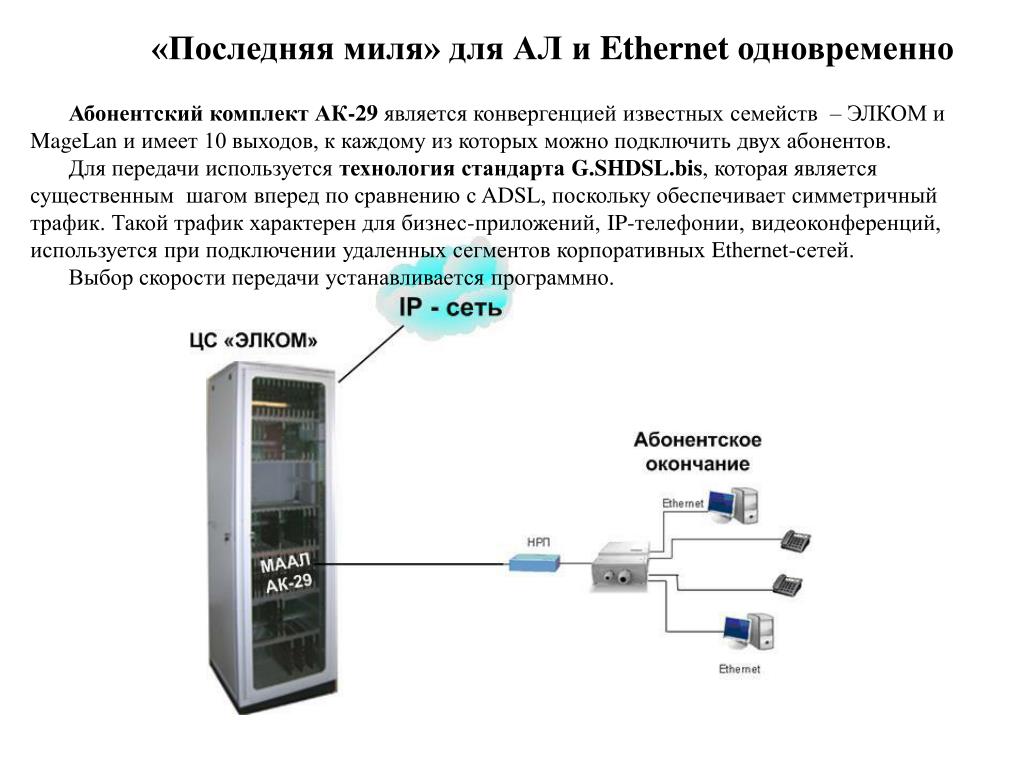

  16. «Последняя миля» для АЛ и Ethernet одновременно Абонентский комплект АК-29 является конвергенцией известных семейств – ЭЛКОМ и MageLan и имеет 10 выходов, к каждому из которых можно подключить двух абонентов. Для передачи используется технология стандарта G.SHDSL.bis, которая является существенным шагом вперед по сравнению с ADSL, поскольку обеспечивает симметричный трафик. Такой трафик характерен для бизнес-приложений, IP-телефонии, видеоконференций, используется при подключении удаленных сегментов корпоративных Ethernet-сетей. Выбор скорости передачи устанавливается программно.

  17. Использование оборудования ЗАО "РусТелКом" совместно с оборудованием других производителей

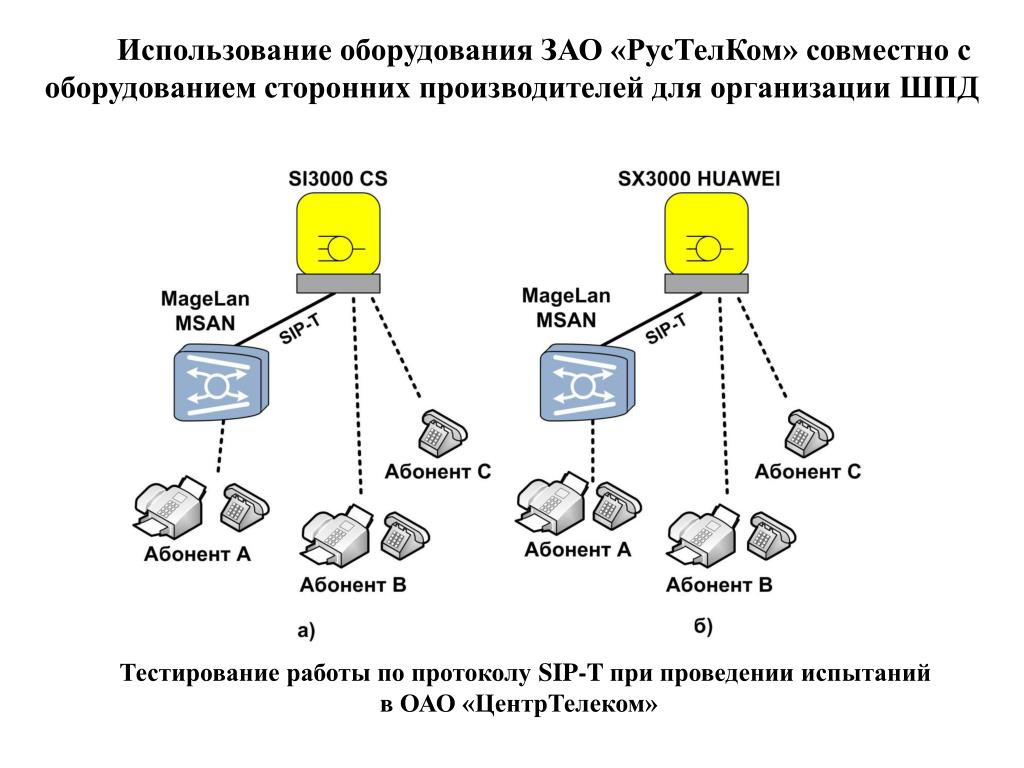

  18. Использование оборудования ЗАО «РусТелКом» совместно с оборудованием сторонних производителей для организации ШПД Тестирование работы по протоколу SIP-T при проведении испытаний в ОАО «ЦентрТелеком»

  19. Использование оборудования ЗАО «РусТелКом» совместно с оборудованием сторонних производителей для организации ШПД Тестирование работы по протоколу MGCP при проведении испытаний в ОАО «ЦентрТелеком»

  20. Использование оборудования ЗАО «РусТелКом» для организации IP TV Устройство DSLAM формируется на базе оборудования MageLan Тестирование функции IP TV при проведении испытаний в ОАО «ЦентрТелеком»
