第六节 地质构造

第六节 地质构造. 第一节 地壳运动特点 第二节 地质构造. 第一节 地壳运动特点. （ 1 ）地壳运动速度有十分悬殊的快慢之别。 （ 2 ）各地地壳运动发生时间早晚与延续时间长短不一，通常把新第三纪开始 (24.6Ma) 以来的地壳运动称新构造运动，也有把第四纪开始 (1.8Ma 或 2.48Ma) 以来的构造运动称第四纪构造运动，又把近万年以来 ( 全新世 ) 发生的断裂两盘的相对运动称活动断裂。. （ 3 ） 地壳运动的性质类型有些地区表现为长时间没有多大变化，有些地区表现为前后相比有了比较大的变化，前者称地壳运动的继承性，后者称地壳运动的新生性。

hannah-long
Download Presentation

第六节 地质构造

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第六节地质构造 第一节 地壳运动特点 第二节 地质构造

  2. 第一节 地壳运动特点 （1）地壳运动速度有十分悬殊的快慢之别。 （2）各地地壳运动发生时间早晚与延续时间长短不一，通常把新第三纪开始(24.6Ma)以来的地壳运动称新构造运动，也有把第四纪开始(1.8Ma或2.48Ma)以来的构造运动称第四纪构造运动，又把近万年以来(全新世)发生的断裂两盘的相对运动称活动断裂。

  3. （3）地壳运动的性质类型有些地区表现为长时间没有多大变化，有些地区表现为前后相比有了比较大的变化，前者称地壳运动的继承性，后者称地壳运动的新生性。（3）地壳运动的性质类型有些地区表现为长时间没有多大变化，有些地区表现为前后相比有了比较大的变化，前者称地壳运动的继承性，后者称地壳运动的新生性。 （4）地壳运动的第四大特点是全球范围或区域范围内的不均一性。

  4. 地壳运动类型 地壳运动类型可以分为： 水平运动， 垂直运动， 旋扭运动。

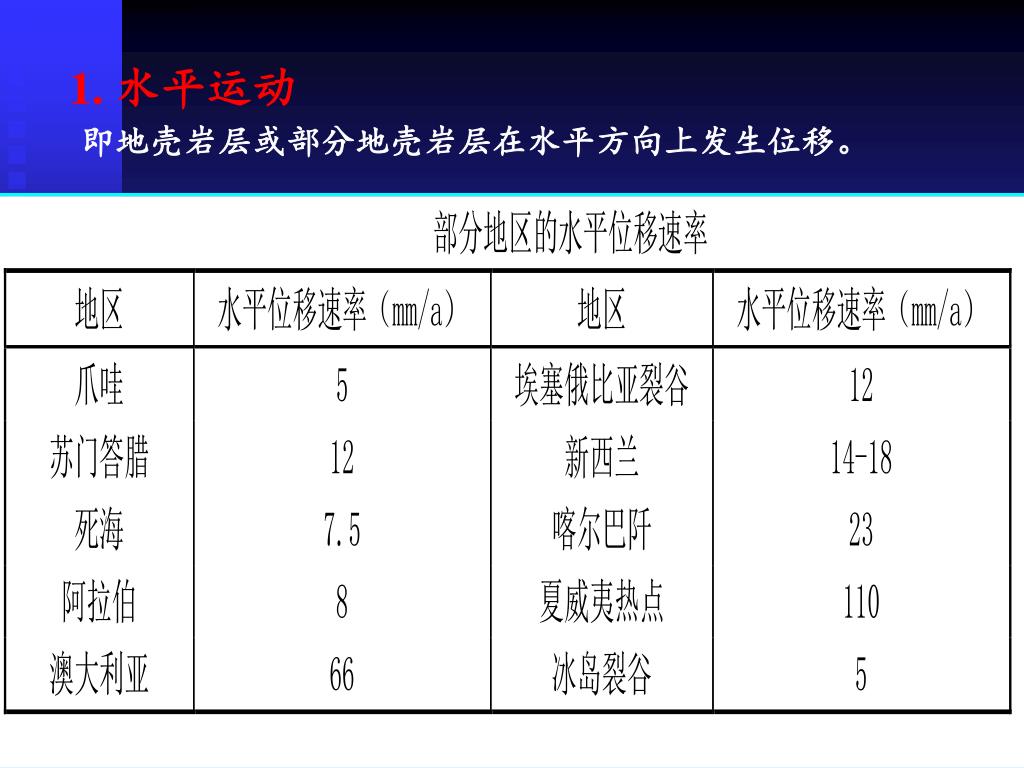

  5. 1. 水平运动 即地壳岩层或部分地壳岩层在水平方向上发生位移。

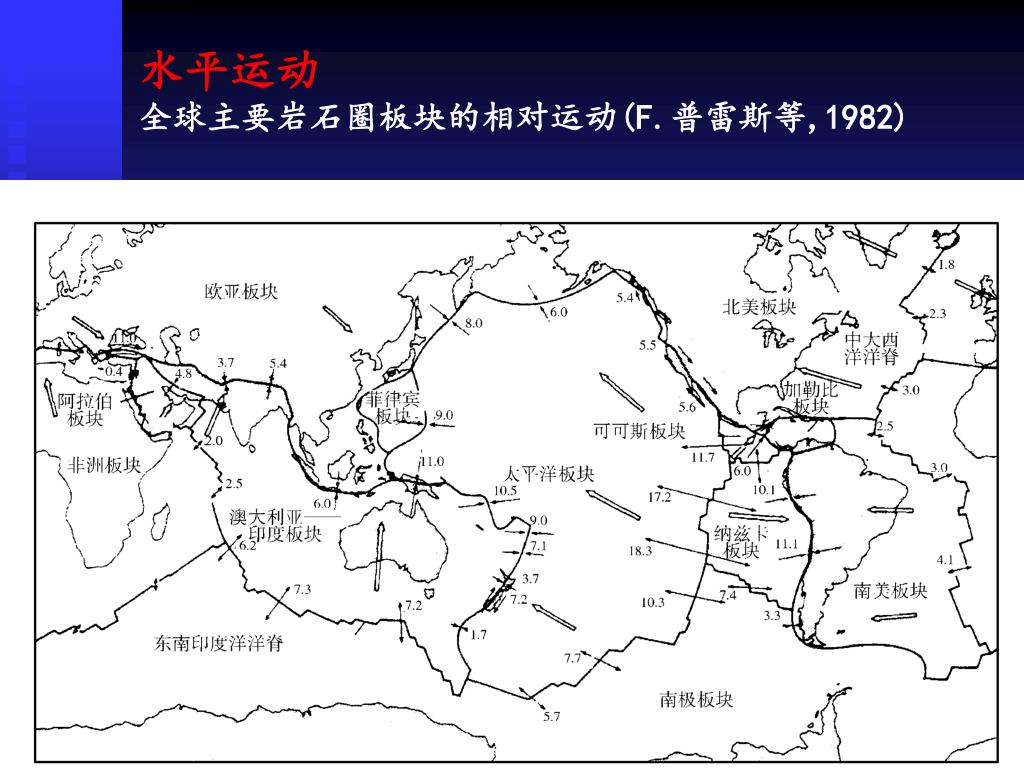

  6. 水平运动 全球主要岩石圈板块的相对运动(F.普雷斯等,1982)

  7. 转换断层 圣安德烈斯断层的水平运动（5cm/a）

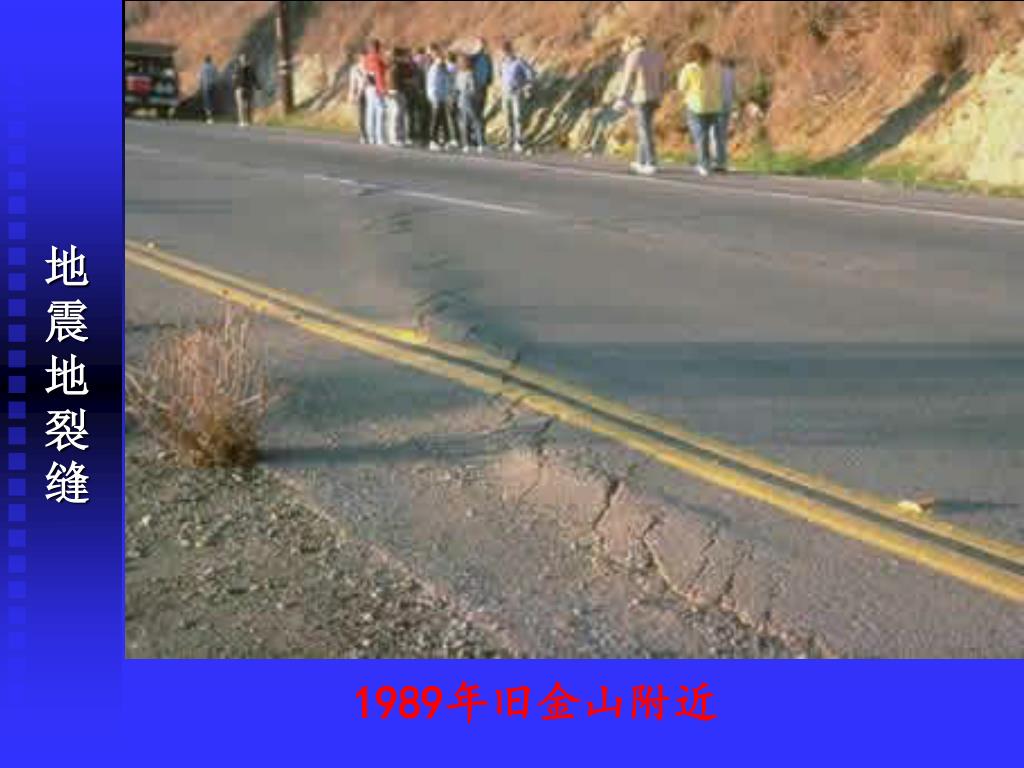

  8. 1989年旧金山附近 地震地裂缝

  9. 地震地裂缝 1989年旧金山附近

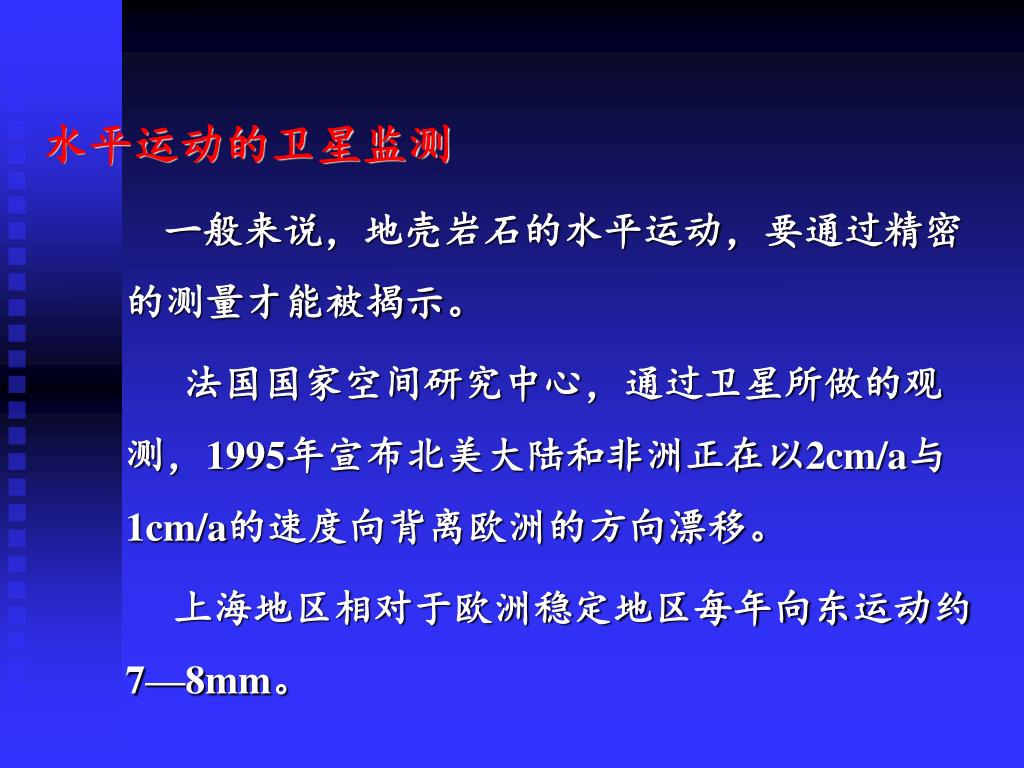

  10. 水平运动的卫星监测 一般来说，地壳岩石的水平运动，要通过精密的测量才能被揭示。 法国国家空间研究中心，通过卫星所做的观测，1995年宣布北美大陆和非洲正在以2cm/a与1cm/a的速度向背离欧洲的方向漂移。 上海地区相对于欧洲稳定地区每年向东运动约7—8mm。

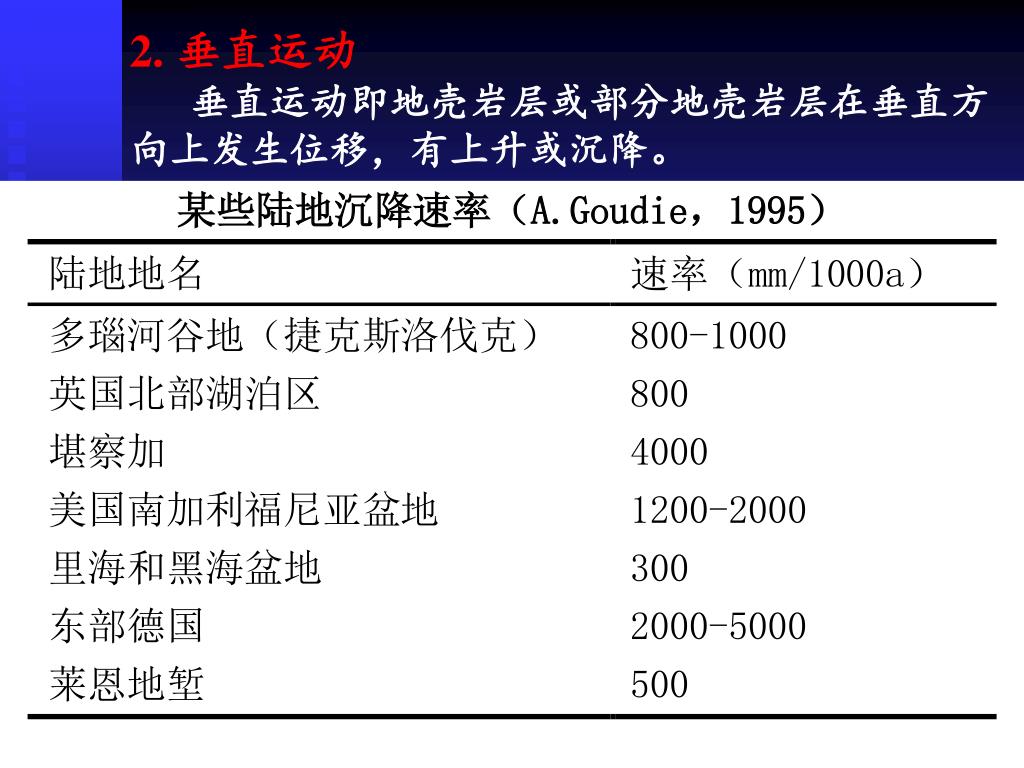

  11. 2. 垂直运动 垂直运动即地壳岩层或部分地壳岩层在垂直方向上发生位移，有上升或沉降。

  12. 陆地上绝大部分高原或山地，都与该地区地壳的上升运动有关。目前，全球各大陆的平均高度约875m，根据古地貌研究认为自新第三纪以来大约平均上升了500m。陆地上绝大部分高原或山地，都与该地区地壳的上升运动有关。目前，全球各大陆的平均高度约875m，根据古地貌研究认为自新第三纪以来大约平均上升了500m。

  13. 3. 旋扭运动 地球表面几乎不存在单纯的水平运动或单纯的垂直运动，或者几乎不存在一个区域保持均匀一致的水平运动或垂直运动，一般都是既有水平运动又有垂直运动的结合，称旋扭运动。

  14. 台湾岛－－岛弧－大陆碰撞带示意图

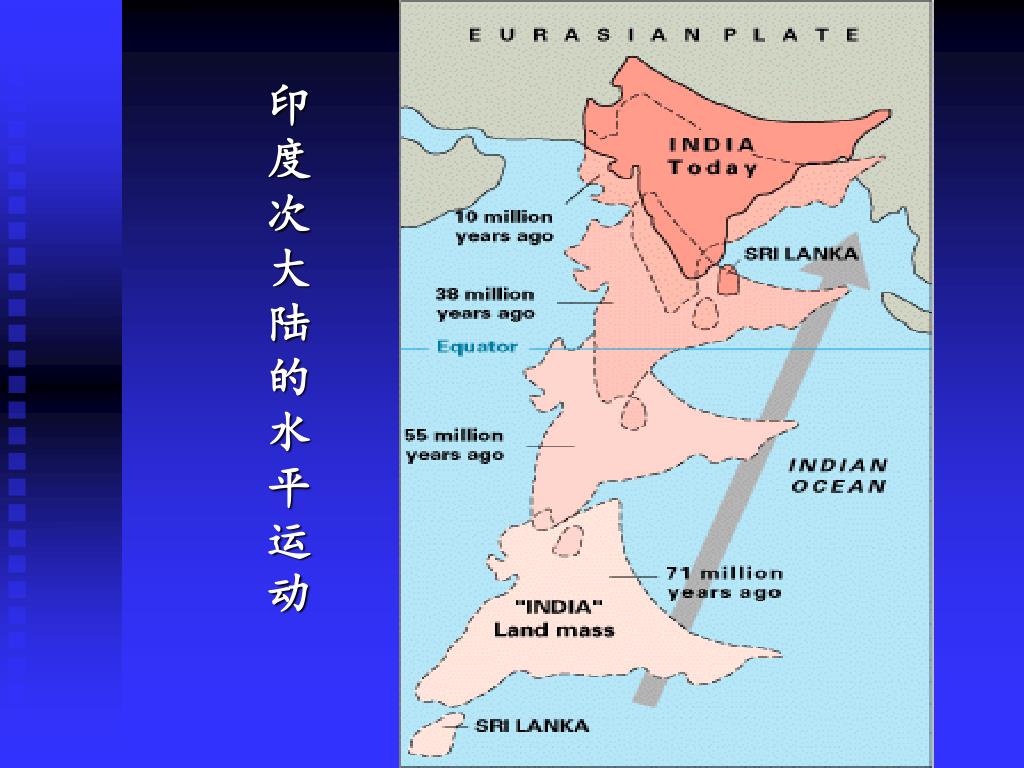

  15. 印度次大陆的水平运动

  16. 喜马拉雅山脉的形成

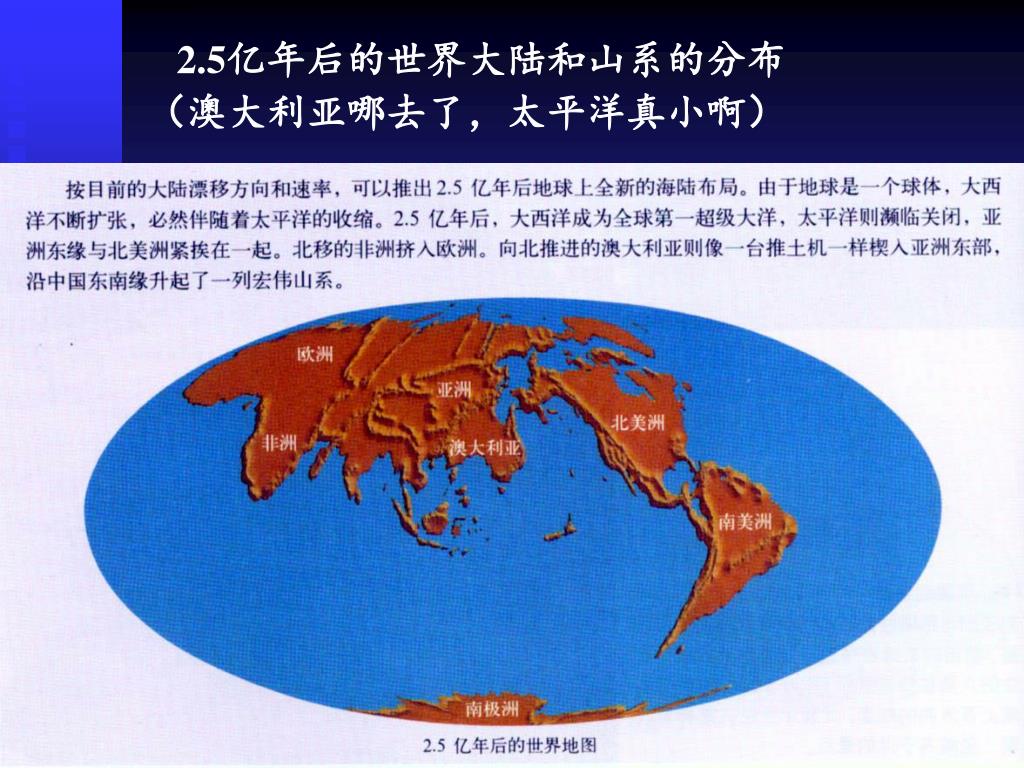

  17. 2.5亿年后的世界大陆和山系的分布 （澳大利亚哪去了，太平洋真小啊）

  18. 第二节 地质构造 一、岩层 二、地质构造类型

  19. 层理 一、岩层

  20. 1. 岩层产状要素：包括走向、倾向、倾角与岩层的厚度 用罗盘测量岩层的产状要素

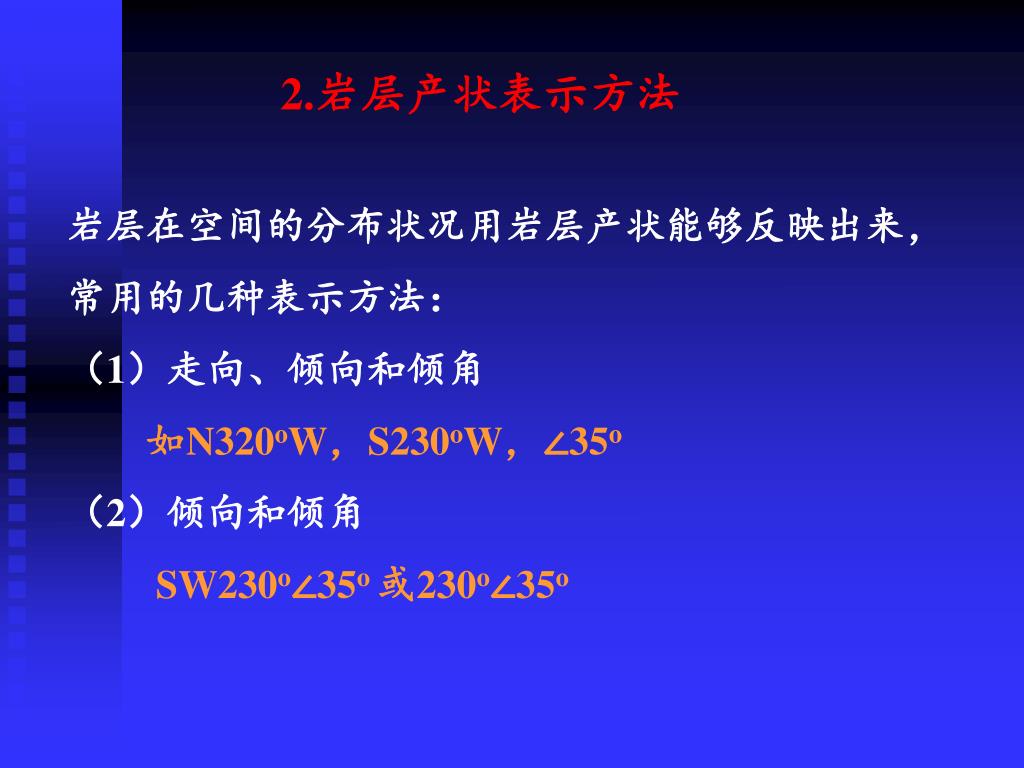

  21. 2.岩层产状表示方法 岩层在空间的分布状况用岩层产状能够反映出来，常用的几种表示方法： （1）走向、倾向和倾角 如N320oW，S230oW，∠35o （2）倾向和倾角 SW230o∠35o 或230o∠35o

  22. 二、地质构造类型 由于地壳运动而使岩层发生变位和变形，变位变形岩层的产状构成种种图象即为地质构造。 通常分出水平岩层构造、单斜岩层构造、褶曲（褶皱）构造与断裂构造。

  23. 1. 水平岩层构造 没有走向、倾向与倾角等产状要素，有时倾角十分微缓的倾斜岩层也大致地视作水平岩层。除了新近形成的水平沉积层，几乎所有出露的水平岩层都已经历过变位，若顺水平岩层面追踪下去定能找出它发生了变形的部位。呈面状展布的玄武岩被也可视作水平岩层。 水平构造

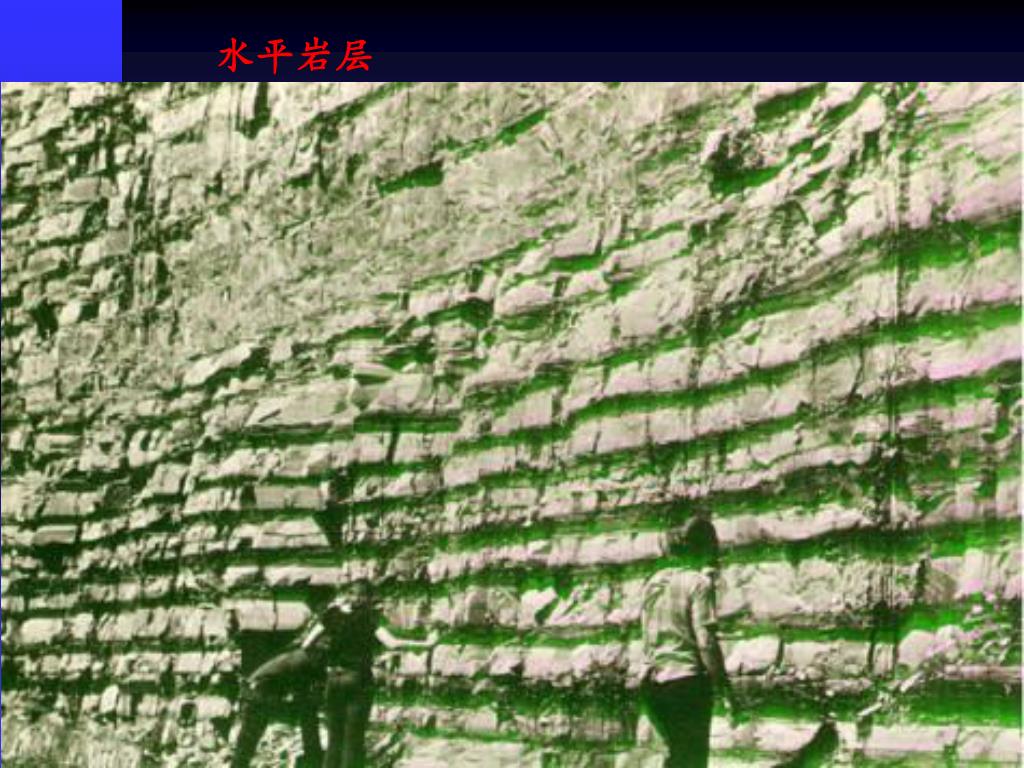

  24. 水平岩层

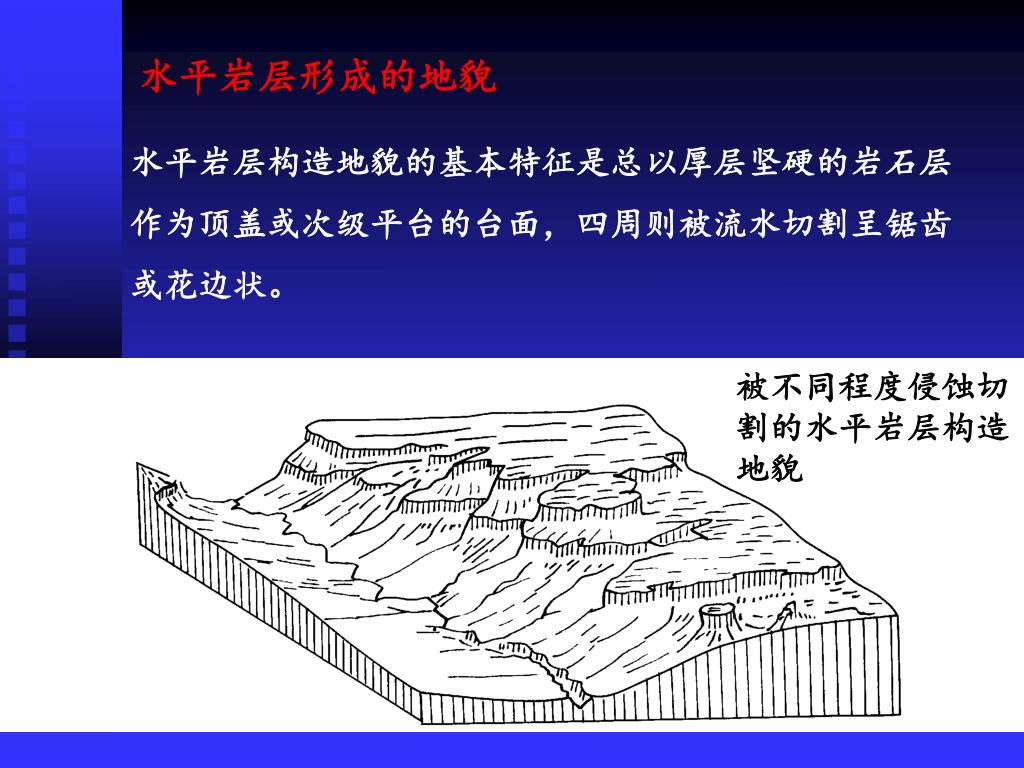

  25. 被不同程度侵蚀切割的水平岩层构造地貌 水平岩层形成的地貌 水平岩层构造地貌的基本特征是总以厚层坚硬的岩石层作为顶盖或次级平台的台面，四周则被流水切割呈锯齿或花边状。

  26. 阿根廷伊瓜苏瀑布

  27. 黄果树瀑布

  28. 尼亚加拉瀑布

  29. 2. 单斜构造 是较大范围内出露的沉积岩系向一个方向倾斜，甚至岩层的倾角也比较相近。它通常由掀斜构造变形造成，或与挠曲有关，或为宽缓背斜与向斜的一翼，或为大规模穹隆构造的外围。长江三峡地区黄陵穹状短轴背斜四周的古生代灰岩及其所夹的砂页岩页岩均呈单一地向外倾斜，甚至宜昌以东的白垩纪—第三纪砂砾岩砂岩也呈单一地向南东方向倾斜，构成单斜构造。 单斜构造

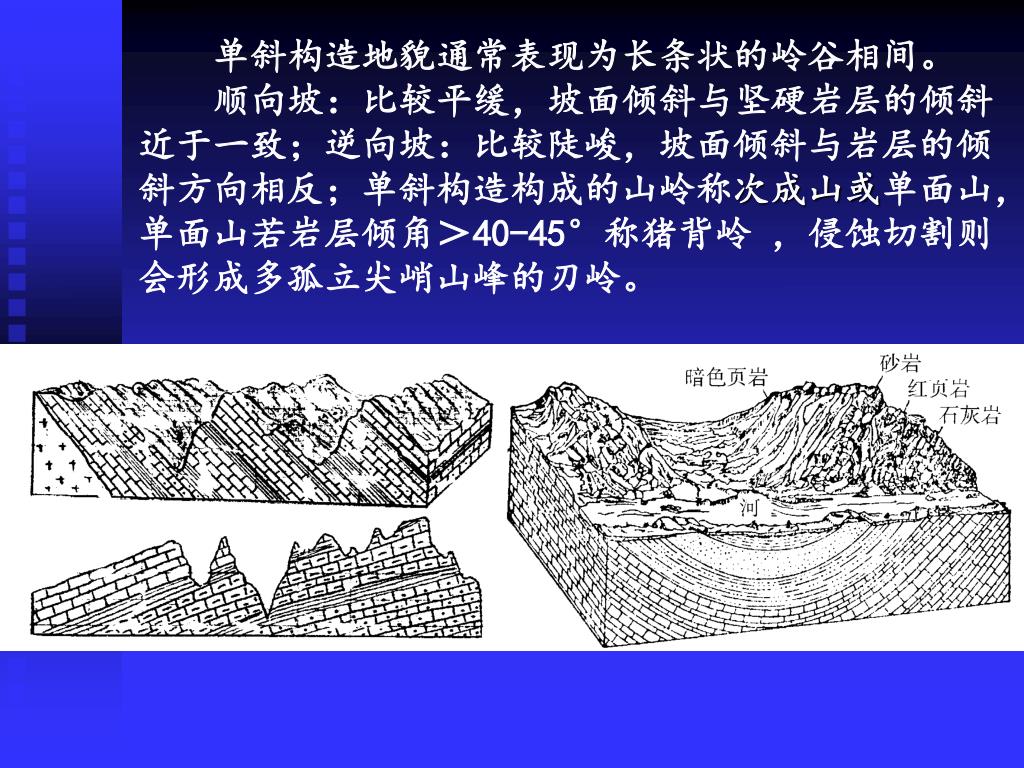

  30. 单斜构造地貌通常表现为长条状的岭谷相间。 顺向坡：比较平缓，坡面倾斜与坚硬岩层的倾斜近于一致；逆向坡：比较陡峻，坡面倾斜与岩层的倾斜方向相反；单斜构造构成的山岭称次成山或单面山，单面山若岩层倾角＞40-45°称猪背岭 ，侵蚀切割则会形成多孤立尖峭山峰的刃岭。

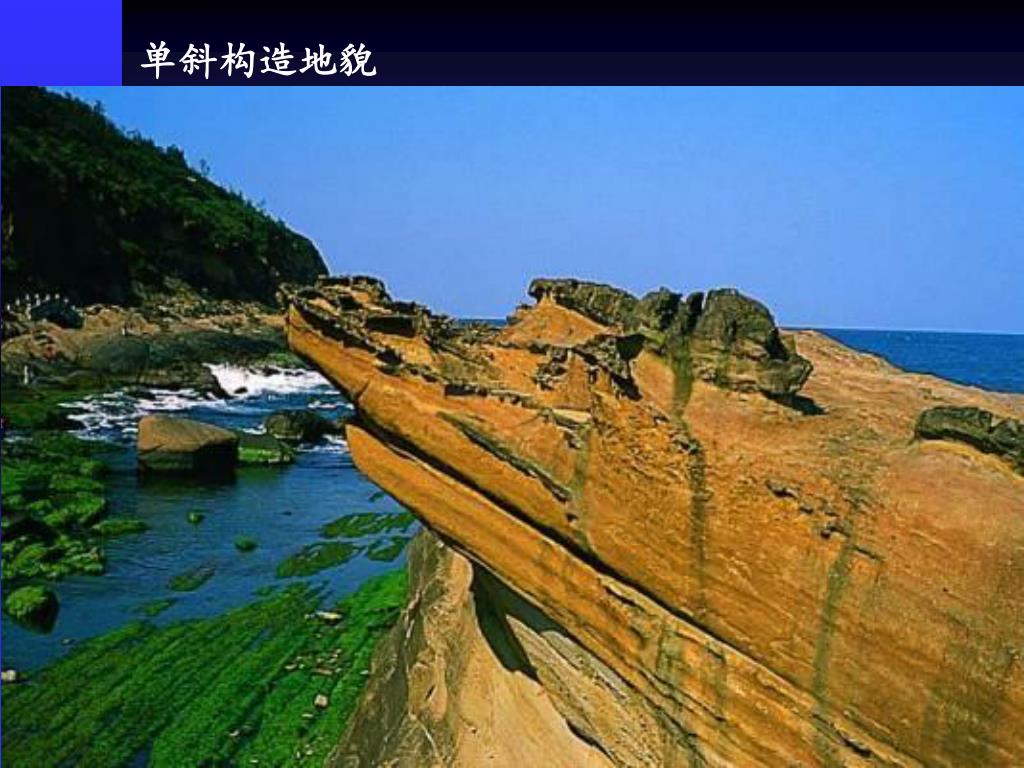

  31. 单斜构造地貌

  32. 倾斜岩层 垂直岩层

  33. 背斜 向斜 3. 褶曲构造 褶曲系岩层的弯曲变形，岩层的连续性并未受到严重破坏。基本形态：背斜和向斜。

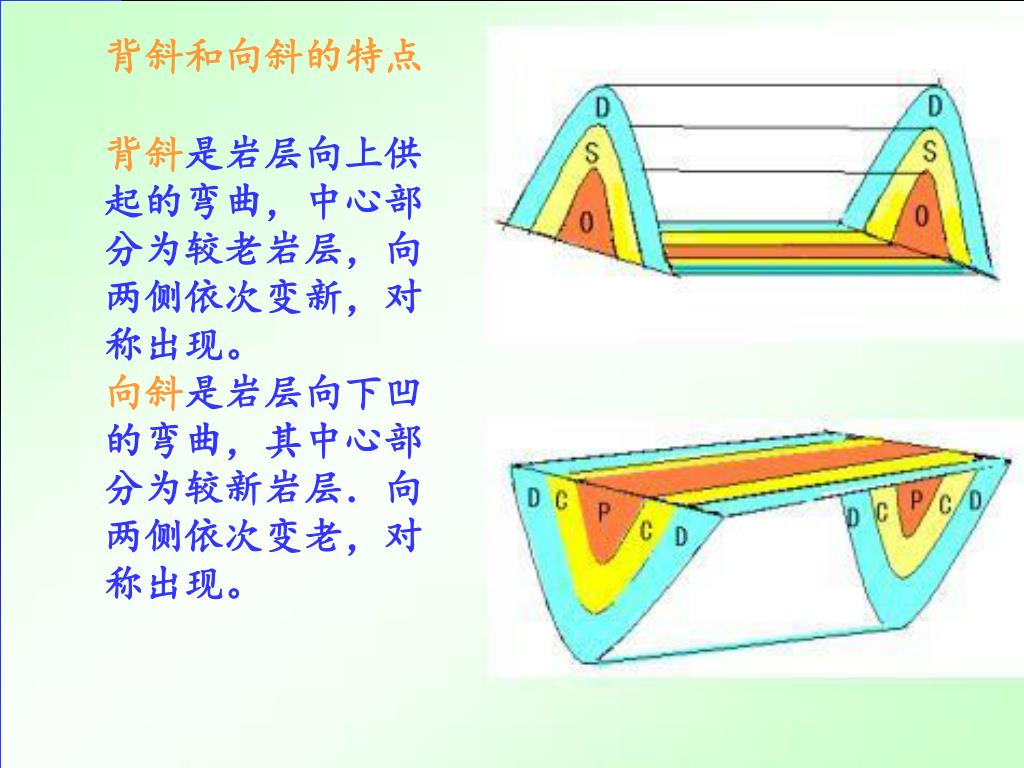

  34. 背斜和向斜的特点 背斜是岩层向上供起的弯曲，中心部分为较老岩层，向两侧依次变新，对称出现。 向斜是岩层向下凹的弯曲，其中心部分为较新岩层．向两侧依次变老，对称出现。

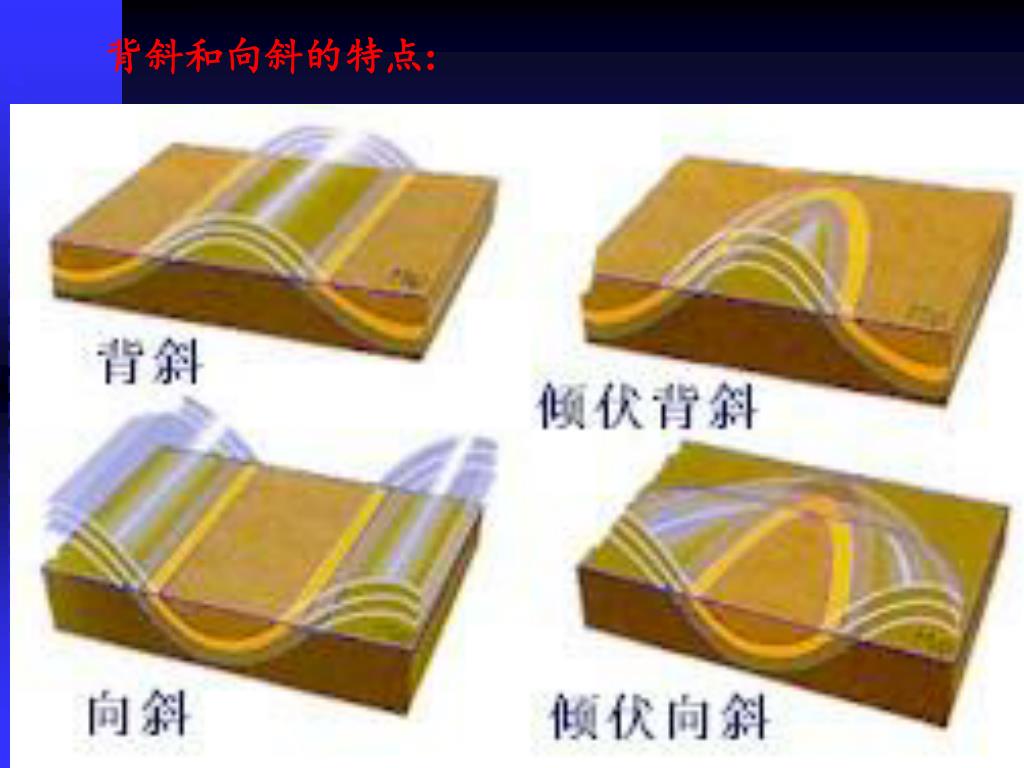

  35. 背斜和向斜的特点:

  36. 常见的褶曲种类 a. 直立褶曲、倾伏背斜、翘起向斜 b. 倾斜褶曲 c. 倒转褶曲 d. 平卧褶曲 e. 扇形褶曲 f. 箱形褶曲 g. 复背斜 h. 复向斜 i. 箱状褶皱 j. 梳状褶皱

  37. 倾斜褶皱

  38. 倒转褶曲

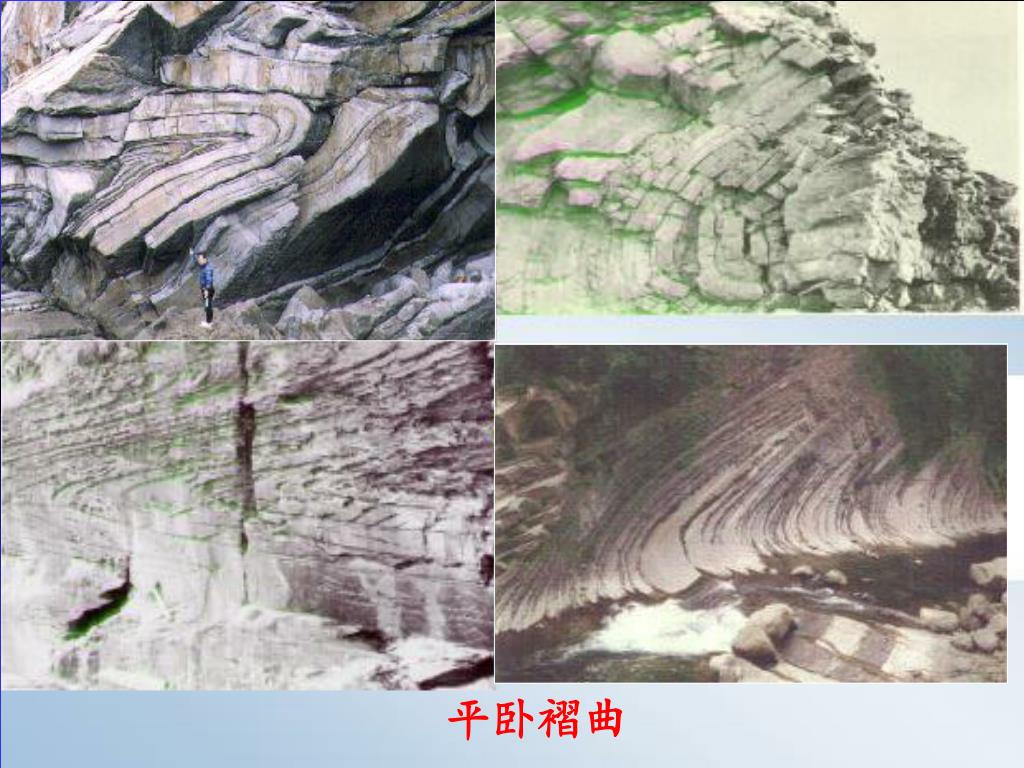

  39. 平卧褶曲

  40. 尖棱褶曲

  41. 箱形褶曲

  42. 倾伏褶曲

  43. 线形褶曲 短轴褶曲

  44. 川东背斜山和向斜盆地

  45. 穹隆构造形成的环形山景观

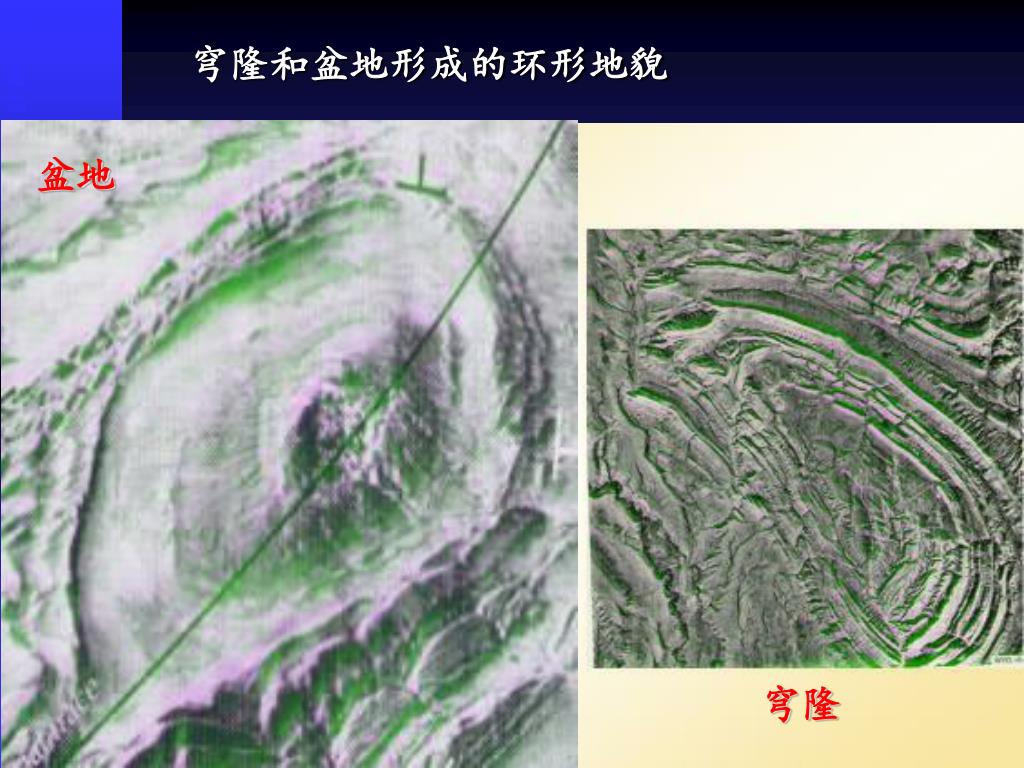

  46. 穹隆和盆地形成的环形地貌 盆地 穹隆

  47. 褶曲地貌构造倒置

  48. 褶皱类型的判断-向斜

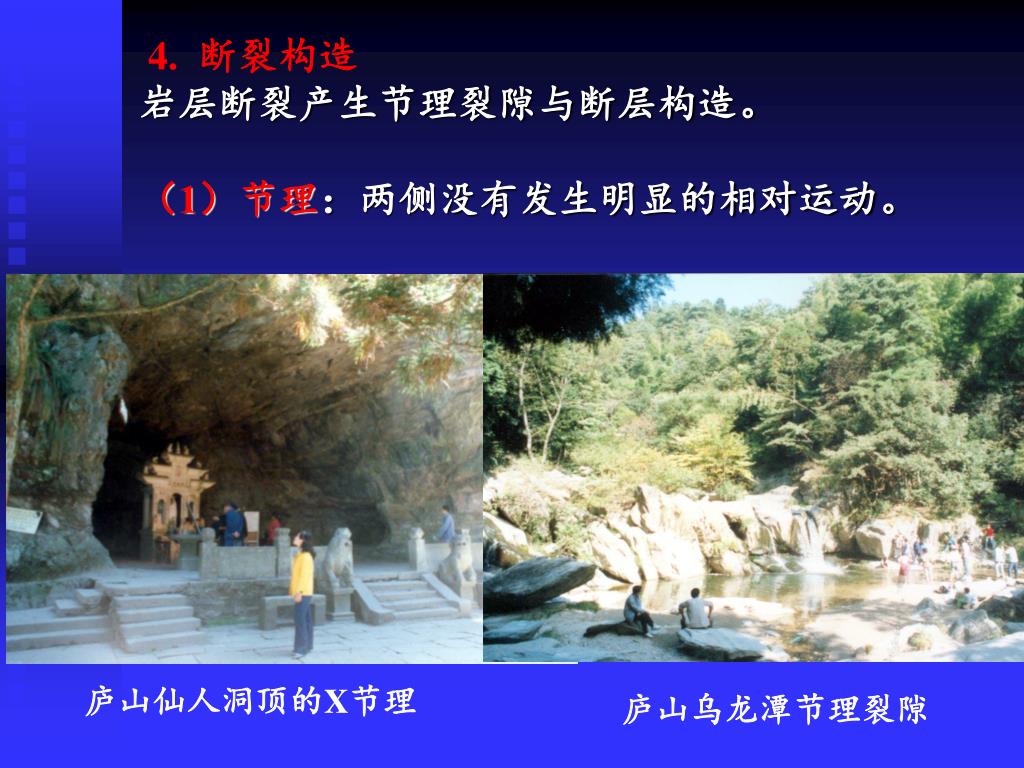

  49. 庐山仙人洞顶的X节理 庐山乌龙潭节理裂隙 4. 断裂构造 岩层断裂产生节理裂隙与断层构造。 （1）节理：两侧没有发生明显的相对运动。

  50. 按力学性质，节理可分为两种： a. 张性节理 在褶曲构造中，张性节理主要发育在背斜和向斜的轴部。节理张开较宽，节理面粗糙一般很少有擦痕，节理间距较大且分布不匀，沿走向和 倾向都延伸不远。 b. 扭(剪)性节理 一般多是平直闭合的节理，分布较密、走向稳定，延长较深、较远，节理面光滑，常有擦痕。扭性裂隙常沿剪切面成群平行分布，形成扭裂带，将岩体切割成板状。有时两组节理在不同的方向同时出现，交叉成“X”形或“格子状”，将岩体切割成菱形块体。扭性裂隙常出现在褶曲的翼部和断层附近。
