Presentation Transcript


6024852

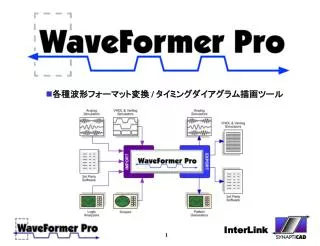

  • 各種波形フォーマット変換 / タイミングダイアグラム描画ツール


Waveformerpro

WaveFormerProの主な機能

  • 各種波形フォーマットの変換

    ・ロジアナで吸い上げた実機データをシミュレータに利用・タイミングダイアグラムから、HDLスティミュラスを生成・シミュレータのデータ(vcdファイル)をパタンジェネレータで実機環境で利用

  • タイミングダイアグラムの描画/タイミング解析・ マウスクリック/ドラッグ&ドロップ ベースによる波形描画・ 波形上でのdelay/Setup/Holdよるタイミング解析 ・ 式による、波形入力や値の入力-ランダムな値も入力可・ 波形描画画面でドキュメント作成支援 グリッドライン,  タイムコンプレスマーカ・ Boolean Equationによる信号定義


Waveformer

WaveFormerのインポート/エクスポート機能


Waveformer1

WaveFormerのインポート機能

WaveFormer ProへImport可能なファイルフォーマット

  • Timing Project(syncad)

  • SynaptiCAD wave format

  • VCD

  • Spice CSDF/tr0 Format

  • Synopsys TimeMill

  • TimingDesigner

  • Tektronix Logic Analyzer

  • Test Vector Spreadsheet

  • その他計測器フォーマット


Waveformer2

WaveFormerのエクスポート機能

WaveFormer ProからExport可能なファイルフォーマット

  • Timing Project(syncad)

  • SynaptiCAD wave format

  • VCD

  • VHDL

  • Verilog

  • Spice source

  • Hspice source

  • Pspice digital

  • HSim Spice

  • Abel stimulus

  • Tektronix Test Vector

  • STIL Test Vectors

  • その他計測器フォーマット


6024852

計測器データのインポート/エクスポート


6024852

計測器データのインポート/エクスポート

実機動作検証 - シミュレータの入力波形を実機への入力信号に、

出力波形は期待値としてサンプリングした信号と比較

シミュレーション結果と実機データをマージして同一信号名を自動比較し差異をハイライト

WaveFormer Proで入力信号を変換

シミュレーション結果

(VHDL / Verilog・・)

パタン・ジェネレータ

実チップ(またはボード)

マージ

マージ

WaveFormerへ

比較

実機からのデータをWaveFormer Proへ読み込み

ロジック・アナライザ


Verilog

波形からVerilogパタ-ンの生成

波形

Verilog

。。。(略)。。。

module stimulus(CLK0, SIG0, SIG1, SIG2);

output CLK0;

output SIG0;

output [3:0] SIG1;

output SIG2;

reg SIG0_driver;

。。。(略)。。。

。。。(略)。。。

begin

#50.0;

SIG2_driver <= 1'b0;

#50.0;

SIG0_driver <= 1'b1;

SIG1_driver <= 4'h8;

。。。(略)。。。


6024852

本日ご覧頂くデモについて

デモの内容

ロジックアナライザで取り込んだ実機データを、WaveFormerProを使用し、HDLスティミュラスに変換。

そのHDLスティミュラスを使用して、シミュレーションをおこなう。

ロジックアナライザデータのWFPへの受け渡し

WFPによるHDLスティミュラスの生成

生成されたHDLスティミュラスによる、シミュレーション

WFPによるパターン・ジェネレータ用ファイルの生成


6024852

①ロジックアナライザデータのWFPへの受け渡し

Test Vector Spread sheet

WaveFormerPro波形表示


Wfp hdl

②WFPによるHDLスティミュラスの生成

WaveFormerPro波形表示

。。。(略)。。。

。。。(略)。。。

。。。(略)。。。

。。。(略)。。。

HDLスティミュラス


6024852

③生成されたHDLスティミュラスによる、シミュレーション

Modelsimでのシミュレート例

*MUTの機能は、単に信号を反転させるものです。


6024852

④WFPによるパターン・ジェネレータ用ファイルの生成

WaveFormerPro波形表示

Test Vector Spread sheet


6024852

タイミングダイアグラム描画機能

  • マウスクリック/ドラッグ&ドロップ ベースによる直感的な操作で、 タイミングダイアグラム描画をすることが可能です。

  • 波形上でのdelay/Setup/Holdよるタイミング解析、 式による波形入力、Boolean 式による信号定義も可能

  • ステートボタンで描画したい波形の種類を決定、時間軸でマウスクリックすることにより波形を描画。

  • Boolean 式からの波形生成例(SIG2は、SIG0とSIG1のANDを とったもの)

  • delayを与えた例

  • 式からの波形入力例


Synapticad

SynaptiCADのツールについて

■SnaptiCAD社は、波形変換/タイミングダイアグラムエディタを中心に  下記のようなツールを提供しております。

  • GigaWave Viewer–VCD/TDML 波形ビューワ(無償)

  • Timing Diagrammer Pro–タイミングダイアグラムエディタ

  • WaveFormer Pro–タイミングダイアグラムエディタ+波形変換

  • DataSheet Pro–タイミングダイアグラム+波形変換を含む ドキュメント作成支援ツール

  • VeriLogger Extreme–グラフィカルな入力によるテストベクタ 生成機能付きVerilogシミュレータ

  • TestBencher Pro–グラフィカルな入力による テストベンチ生成ツール


Synapticad1

SynaptiCAD社製品紹介

  • GigaWave Viewer:

    • 波形ビューワです。

      [] VCDファイルやTDMLファイルを読み込み、波形表示

  • TimingDiagrammer Pro:

    • タイミングダイアグラムエディタです。

    • 主な特徴:

      [] 波形上でのSetup/Hold検証

      [] 式による、波形入力([Wfm Eqn]ボタン)や値の入力([Label Eqn]ボタン)-ランダムな値も入力可能

      [] 波形描画面でドキュメント作成支援-グリッドライン、タイムコンプレスマーカ

      [] アクティブロー信号のオーバーバー


Synapticad2

SynaptiCAD社製品紹介

  • WaveFormer Pro:

    • タイミングダイアグラムエディタです。

    • TimingDiagrammer Proの機能を有します。

    • 主な特徴:

      [] Boolean Equationによる信号定義

      [] タイミングダイアグラムから、HDLスティミュラスを生成します。

      [] 多くのファイル形式に対して入出力を対応しています。

      →ロジアナで吸い上げた実機データをシミュレータに利用

      →シミュレータのデータ(vcdファイル)をパタンジェネレータで実機環境で利用

  • ・・・など

  • DataSheet Pro:

    • タイミングダイアグラムを含むドキュメントの作成支援ツールです。

    • WaveFormer Proの機能を有します。

    • 主な特徴:

      [] OLE機能は標準装備。

      [] プロジェクト・ウィンドウにより、複数のタイミングダイアグラムを一つのプロジェクトとして管理できます。


Synapticad3

SynaptiCAD社製品紹介

  • VeriLogger Pro(BugHunter Pro):

    • グラフィカルな入力によるテストベクタ生成機能付きの、Verilogシミュレータです。

    • 特徴として、タイミングダイアグラムからテストベクタを生成する機能があり、テストパタンを用意しなくとも、タイミングダイアグラムからの入力によりMUTをシミュレーションする事ができます(インターラクティブ・シミュレーション機能)。

  • TestBencher Pro:

    • グラフィカルな入力によるテストベンチ生成ツールです。

    • VeriLogger Proの機能を有します。

    • 言語に依存しないタイミングダイアグラムから、リアクティブ(自身で応答可能)なテストベンチやバスファンクショナルモデルを生成します。

    • サポートしている言語:VHDL、Verilog、OpenVera、e、SystemC、およびC++(TestBuilder)


6024852

InterLink 有限会社インターリンク

231-0023 横浜市中区山下町 252 グランベル横浜9FTEL:045-663-5940 FAX:045-663-5945

[email protected] http://www.ilink.co.jp
