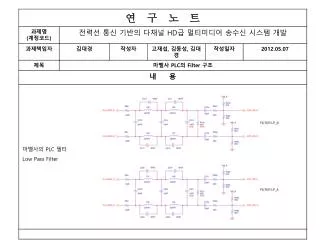

마벨사 PLC 의 Low Pass Filter 구조

마벨사 PLC 의 Low Pass Filter 구조 IN_ALIASP_A,B 는 2718IC(Analog IC) 로부터 입력을 받아서 LPF(Low Pass Filter) 에서 필터링 한 뒤 ADC_INP 나 ADC_INN 으로 3142IC(Digital IC) 로 데이터가 전달되어 ADC 의 과정을 거치게 된다 . 위 아래 회로의 필터에서는 MIMO 의 성능을 필요로 한다 . 필터 종단에 1V8_A 는 DC/DC 컨버터에서 전원이 연결된다 .

hank
Download Presentation

마벨사 PLC 의 Low Pass Filter 구조

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 마벨사PLC의 Low Pass Filter 구조 • IN_ALIASP_A,B는 2718IC(Analog IC)로부터 입력을 받아서LPF(Low Pass Filter)에서 필터링 한 뒤ADC_INP나 ADC_INN으로 3142IC(Digital IC)로 데이터가 전달되어 ADC의 과정을 거치게 된다. • 위 아래 회로의 필터에서는 MIMO의 성능을 필요로 한다. • 필터 종단에 1V8_A는 DC/DC 컨버터에서 전원이 연결된다. • RX A,B에서 positive와 negative의 출력이 나와 필터에 입력으로 연결. • 신호는 -0.3V에서 AVDD33+0.3의 크기로 출력된다 • Vavdd의 전압은 Analog나 Digital에서 모두 2.97V~3.63V에서 사용되어야 하며 3.3V가 가장 이상적이다.

  2. 마벨사PLC의 High 필터 구조

  3. 마벨사PLC의 High Pass Filter 구조 • IN_HPFP_1,2의 핀은 PLC 커플링유닛 변압기에서 Analog IC(2718)로 들어가기 전에 상용 전원 주파수를 제거하고 데이터 신호만을 보내기 위한 필터 • 변압기에서 바로 2718로 연결되는 포트는 TX포트이고 필터를 거쳐서 2718과 연결되는 포트는 RX 포트.
