  1. Módulo de Transmissão e Ativos de RedeCurso Técnico de Informática Prof. George Silva

  2. FTIN – FORMAÇÃO TÉCNICA EM INFORMÁTICA Cabeamento Estruturadoaula 02

  3. Objetivo • Compreender e entender como crimpar um cabo de rede com os conectores macho e fêmea. • Conhecer as vantagens da integração entre o cabeamento estruturado e a NR-10

  4. Introdução Para que tudo o que vimos na aula anterior funcione, precisamos cuidar primeiramente do cabeamento, ou seja, a parte essencial da nossa rede que será responsável por transportar as informações, através de sinais elétricos.

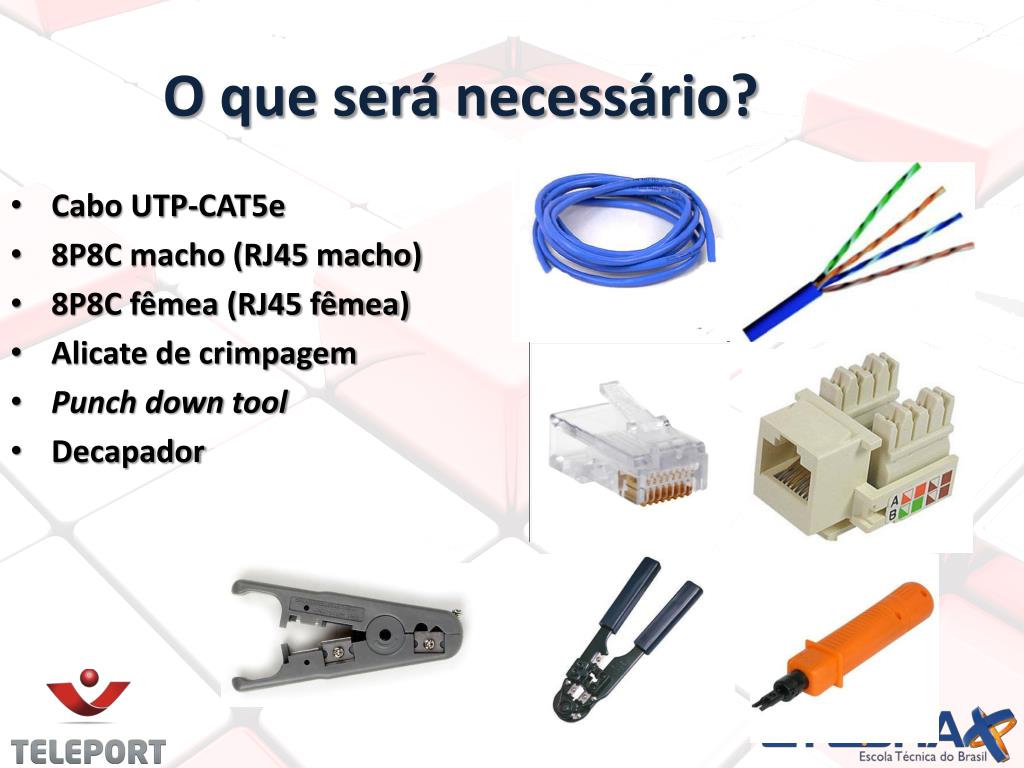

  5. O que será necessário? Cabo UTP-CAT5e 8P8C macho (RJ45 macho) 8P8C fêmea (RJ45 fêmea) Alicate de crimpagem Punch down tool Decapador

  6. Outras ferramentas • Estilete • Testador de cabos • Chave de fenda e philips

  7. Padrões – EIA/TIA-568B e 568A No cabeamento estruturado, seguimos o padrão da EIA/TIA (“Electronics Industries Alliance” /”Telecommunications Industry Association”), mais especificamente, o padrão EIA-568B (para cabos straight (“retos” ou “diretos”). Em cabos crossover para redes 10/100Mb, utilizamos uma combinação do EIA-568B e 568A. Para cabos crossover de redes gigabit (1000Mb)

  8. EIA/TIA-568B – cabo straight

  9. EIA/TIA-568B – cabo straight

  10. EIA/TIA-568B + 568A – cabo crossover

  11. EIA/TIA-568B + 568A – cabo crossover

  12. Cabo crossover para redes gigabit

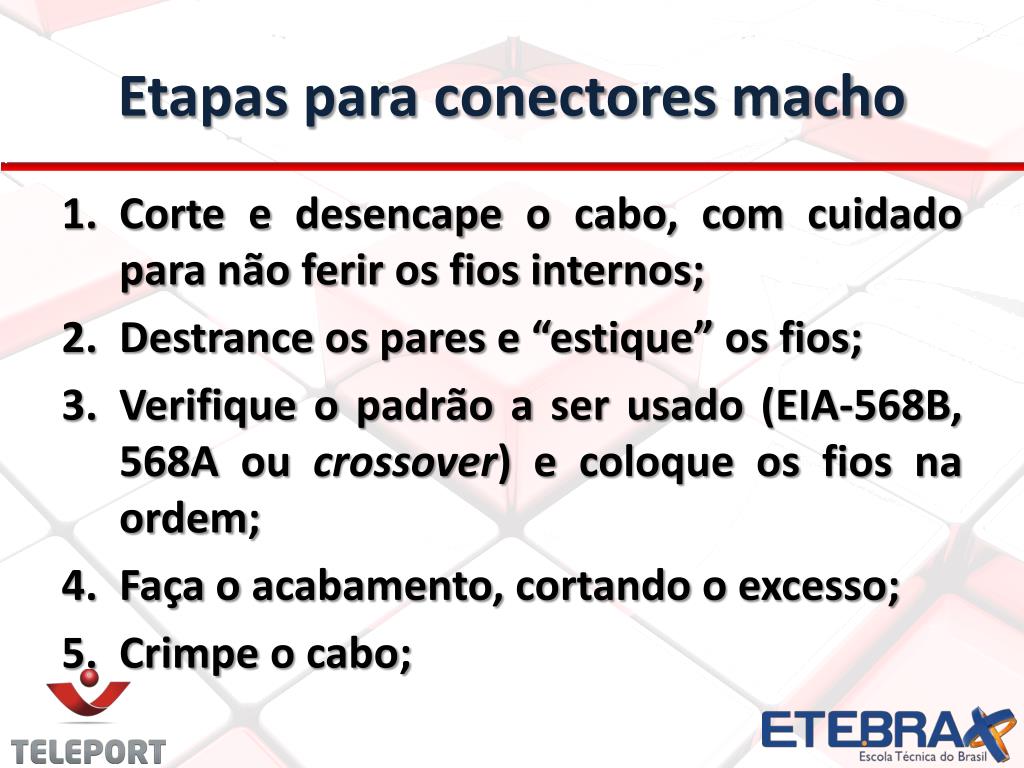

  13. Etapas para conectores macho • Corte e desencape o cabo, com cuidado para não ferir os fios internos; • Destrance os pares e “estique” os fios; • Verifique o padrão a ser usado (EIA-568B, 568A ou crossover) e coloque os fios na ordem; • Faça o acabamento, cortando o excesso; • Crimpe o cabo;

  14. Crimpagem do conector macho

  15. Crimpagem do conector macho Vídeo

  16. Etapas para conectores fêmea • Corte e desencape o cabo, com cuidado para não ferir os fios internos; • Destrance os pares e “estique” os fios; • Posicione os fios de acordo com a marcação exibida no conector fêmea; • Com a punch down tool, crimpe os cabos; • Se for o caso, fixe a fêmea na parede, fazendo o acabamento final.

  17. Crimpagem do conector fêmea

  18. Crimpagem do conector fêmea Vídeo

  19. Dica: mini cabo crossover • Para emergências (e por questões de espaço) podemos fazer um “mini” cabo crossover.

  20. Dica: mini cabo crossover • Esquema de cabo mini crossover

  21. Dica: mini cabo crossover • Esquema de cabo mini crossover

  22. Dica: cabo de testes loopback Também podemos fazer um cabo de testes loopback para placas de rede: 1- Branco com laranja2- Laranja3- Branco com laranja (retornando)4- nada5- nada6- Laranja (retornando)7- nada8- nada

  23. NR-10 e cabeamento estruturado Com acesso a planta, fica mais fácil e viável planejar o cabeamento.

  24. NR-10 e cabeamento estruturado Podemos fazer o acabamento para o usuário final de várias maneiras, dependendo apenas das nossas possibilidades.

  25. Cabeamento Estruturado(normas) • Principais normas: • ANSI/TIA/EIA 568B Requerimentos gerais de Cabeamento Estruturado e especificação dos componentes para cabos e fibras; esta norma define os principais conceitos do cabeamento estruturado, seus elementos, a topologia, tipos de cabos e tomadas, distancias, testes de certificação.

  26. Cabeamento Estruturado(normas) • ANSI/TIA/EIA 569B: Construção e projeto dentro e entre prédios comerciais, relativas à infra-estrutura de telecomunicações esta norma define a área ocupada pelos elementos do cabeamento estruturado, as dimensões e taxa de ocupação dos encaminhamentos e demais informações construtivas.

  27. Cabeamento Estruturado(normas) • Demais normas: • ANSI/TIA/EIA 606 • ANSI/TIA/EIA 607 • TIA – 942 • ANSI/TIA/EIA 570ª • TIA/EIA-TSB 72 • NBR 14565

  28. Crimpando Patch Panel Vídeo

  29. Atividade Grave 6 vídeos, narrados por você: • Crimpando um cabo de rede straight; • Crimpando um cabo de rede crossover; • Crimpando um cabo de testes loopback; • Demonstrando o que acontece quando você liga o cabo loopback no computador. • Crimpando um cabo cross over de “emergência” e aponte as diferenças do crossover padrão • Crimpando um cabo crossover gigabit e explique a diferença para o crossover padrão

  30. Observações • Formem grupos de estudo, tanto para trocar conhecimentos quanto para ajudar a quem não tem como gravar os vídeos; o tamanho do grupo não tem limite, mas cada aluno deve enviar os seus vídeos, individualmente. • Postem os vídeos no Youtube ou Vimeo e mandem os links em um arquivo TXT para o AVA; • NÃO copiem! Nem de colegas, nem da Internet.

  31. Ferramentas de apoio e prazos • Apostilas e vídeos do AVASIS; • Chat nas terças-feiras; • Fórum durante o módulo, com resposta em até 6 horas úteis; • E-mail do professor; • Prazo para postagem da atividade: • 11 Maio 2013, às 23:55h. • Bom estudo.

  32. DÚVIDAS... • Fórum.... Diariamente • Chat Terça feira 07/05/2013 20:30 às 22:00
