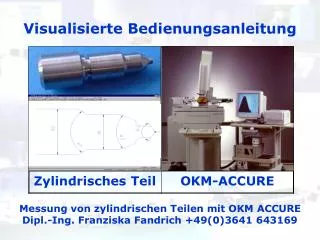

  1. Visualisierte Bedienungsanleitung Messung von zylindrischen Teilen mit OKM ACCUREDipl.-Ing. Franziska Fandrich +49(0)3641 643169

  2. 1. Aufgabenstellung An definierten Stellen ist das zylindrische Teil unter Wiederhol-bedingungen zu messen. 2. Messobjekt & Prüfplan

  3. Schnellzugriff

  4. 3. Starten der OKM ACCURE • Einschalten des Gerätes an zentraler Steckerleiste • Starten des Rechners & Windows wird gebootet • Starten des Programms OSPREY durch • Icon 3 5 4 9 2 1 • Passwortabfrage, je nach Software Einstellung (Registerkarte Option) • Erklärungen zum User Level: • 1 alle Zugriffsrechte • 99 beschränkte Zugriffsrechte weitere Schritte Schnellzugriff

  5. 4. Wie sind OSPREY Bildschirme strukturiert ? Statuszeile mit aktuellen Informationen Icons zum Bedienen von OSPREY aktuelle Koordinaten Position X;Y;Z Schnellzugriff Kamerabild Registerkarten Globale Icons

  6. 5. Wie sind HAWK Bildschirme strukturiert ? Schnellzugriff

  7. 6. Vorbereitende Aktivitäten in OSPREY 6.1 Auswählen der Vergrößerung Schnellzugriff

  8. 7. Vorbereitende Aktivitäten in HAWK 7.1 Importieren der Sollkontur, d.h. der formal richtigen Wert als dxf-file Schnellzugriff weitere Schritte

  9. 7.2 Wie werden einzelne Maße gesetzt? Übersicht • Abstandsmaß, vertikal erzeugen • Winkelmaß erzeugen 7.3 Wie werden die einzelnen Mess-& Auswertebereiche festgelegt? • Definition des Fangbereichs • Festlegen des Messbereichs • Festlegen des Auswertebereichs Schnellzugriff

  10. 7.4 Wie wird die Materialrichtung geprüft? Schnellzugriff

  11. 8. Wie werden Messpunkte in HAWK angefordert & gespeichert? Ablaufschema 9. Welche Auswerte-möglichkeiten bestehen in HAWK? Ausgeben der Messwerte Numerisches Messprotokoll mit Prüfskizze Anzeigen der Profilformabweichung Schnellzugriff
