Presentation Transcript


6052418

微机硬件系统

主讲:陈俊玮

福建广播电视大学 三明分校


6052418

问题

(1)微机系统的组成。

(2)微机的基本工作原理(冯·诺伊曼原理)。


6052418

CPU

主板

内存

微机硬件系统


6052418

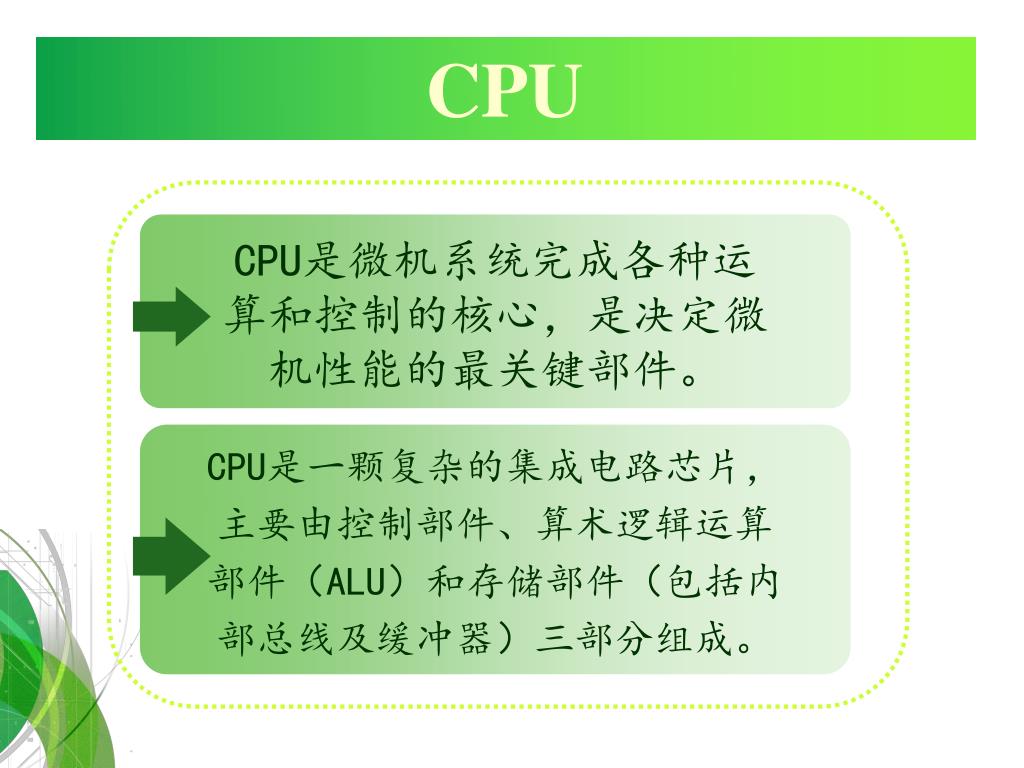

CPU是微机系统完成各种运

算和控制的核心,是决定微

机性能的最关键部件。

CPU是一颗复杂的集成电路芯片,

主要由控制部件、算术逻辑运算

部件(ALU)和存储部件(包括内

部总线及缓冲器)三部分组成。

CPU


1 cpu

1.CPU的发展和主流产品

Intel公

Intel酷睿系列

Intel奔腾系列

AMD公

AMD速龙系列

AMD羿龙系列


2 cpu

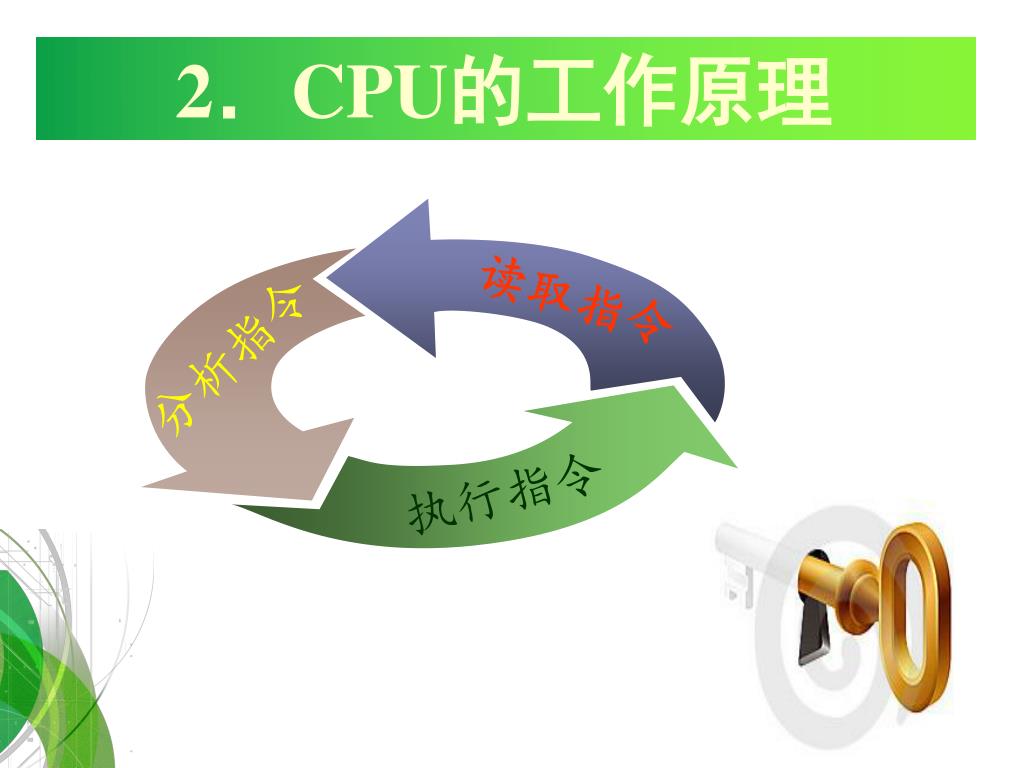

2.CPU的工作原理

读取指令

分析指令

执行指令


3 cpu

CPU的物理结构

接口

四个部分

内核

基板

封装

3.CPU的外观与构造

Socket 478接口

LGA 775接口


4 cpu

主频

缓存

字长

性能指标

前端总线频率

外频

4.CPU的主要性能指标


5 cpu

超线程技术

多核处理器

5.CPU的新技术


6 cpu

够用就好的原则

合适的性价比

与其它部件的匹配

6.CPU的选购


7 cpu

风扇的性能指标

风扇的选购

7.CPU散热器

应与CPU类型匹配外,还要重点看风扇的尺寸、转速、电流与功率值。

风量、风压、转速、噪音、使用寿命等。

散热风扇

散热片


6052418

1

2

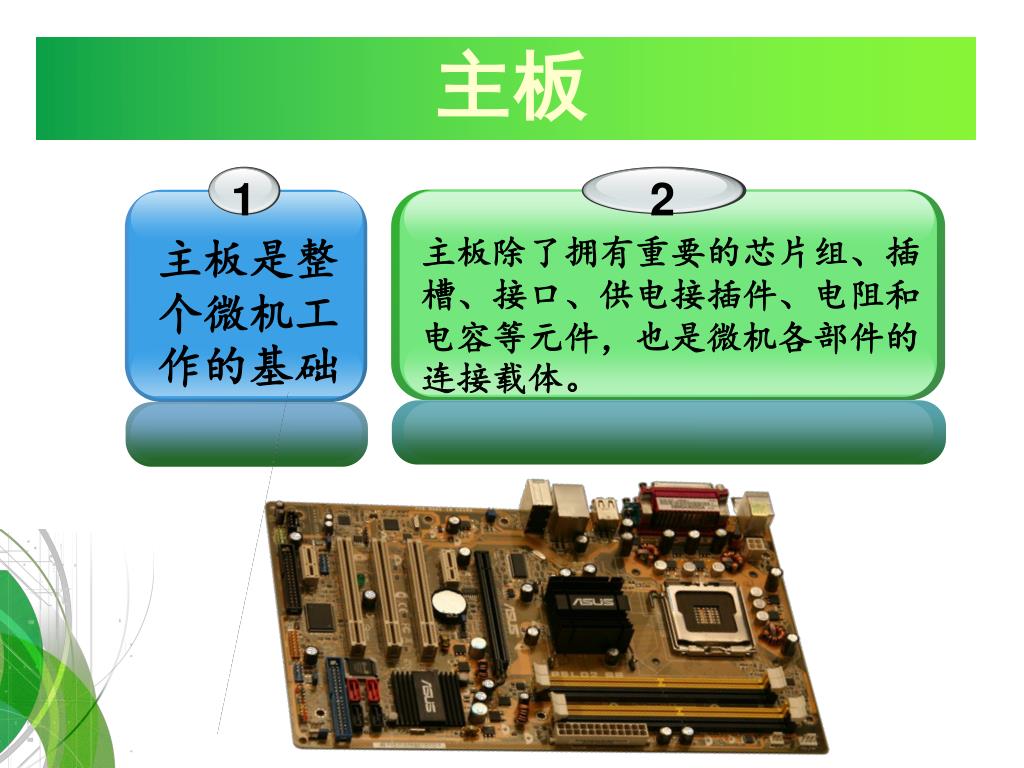

主板是整个微机工作的基础

主板除了拥有重要的芯片组、插槽、接口、供电接插件、电阻和电容等元件,也是微机各部件的连接载体。

主板


6052418

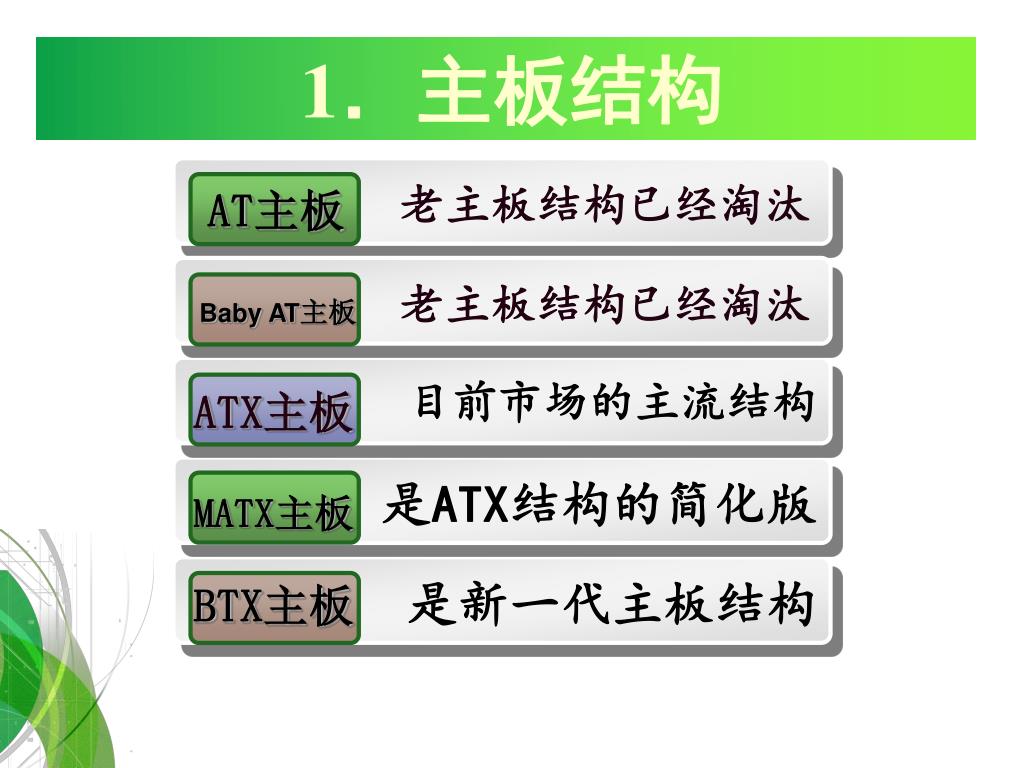

1.主板结构

老主板结构已经淘汰

AT主板

老主板结构已经淘汰

Baby AT主板

目前市场的主流结构

ATX主板

是ATX结构的简化版

MATX主板

是新一代主板结构

BTX主板


6052418

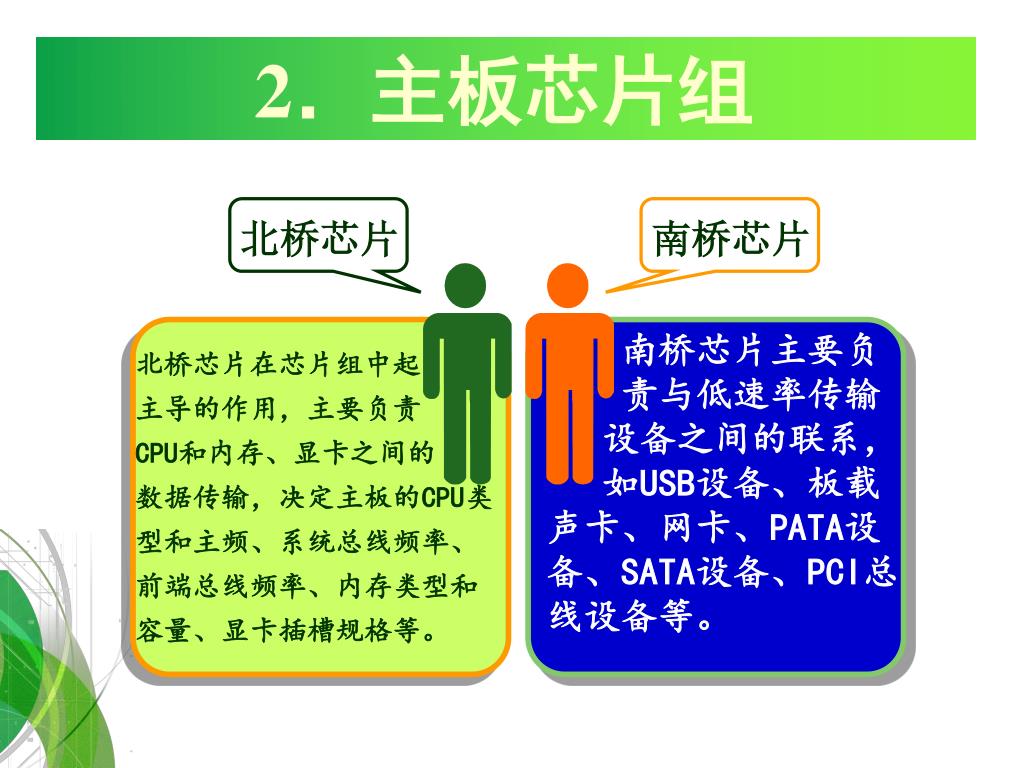

2.主板芯片组

北桥芯片

南桥芯片

南桥芯片主要负

责与低速率传输

设备之间的联系,

如USB设备、板载声卡、网卡、PATA设备、SATA设备、PCI总线设备等。

北桥芯片在芯片组中起

主导的作用,主要负责

CPU和内存、显卡之间的

数据传输,决定主板的CPU类型和主频、系统总线频率、前端总线频率、内存类型和容量、显卡插槽规格等。


P5pl2

华硕P5PL2主板


3 cpu1

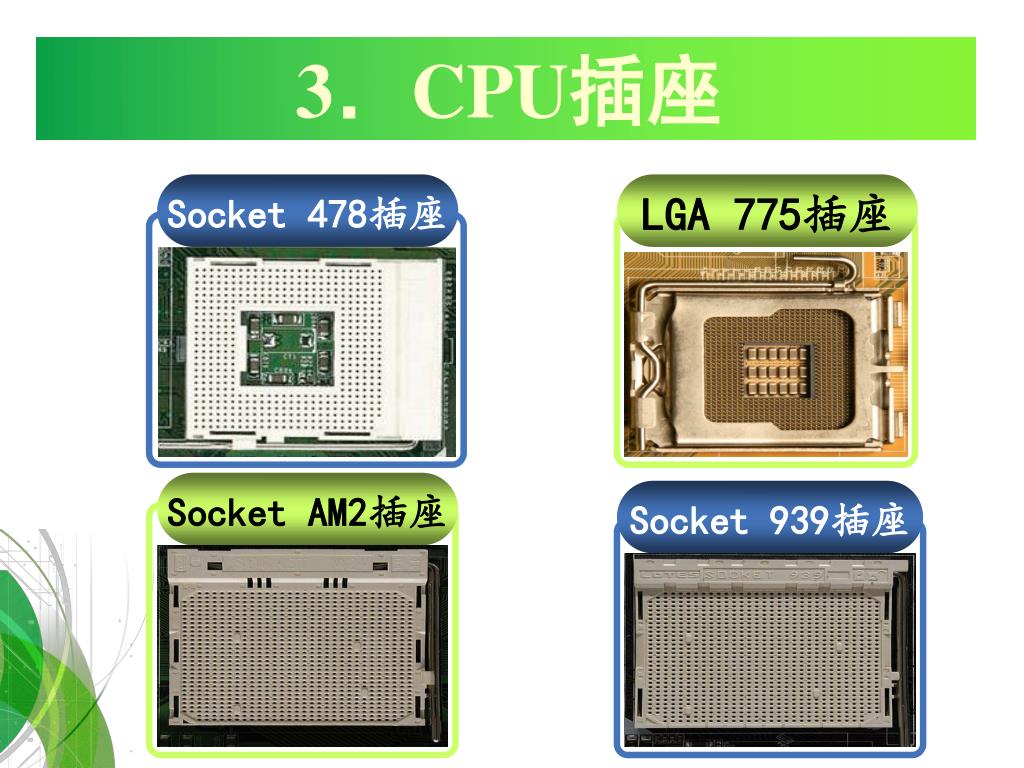

3.CPU插座

Socket 478插座

LGA 775插座

Socket AM2插座

Socket 939插座


6052418

4.主板的选购

考虑主板的

综合考虑主板的

  • 品牌

  • 质量

  • 性能

  • 服务

  • 布局设计

  • 芯片组的性能

  • 主板的可扩展性


6052418

用来存放程序和数据

内存是CPU能直接访问的存储空间

内存


6052418

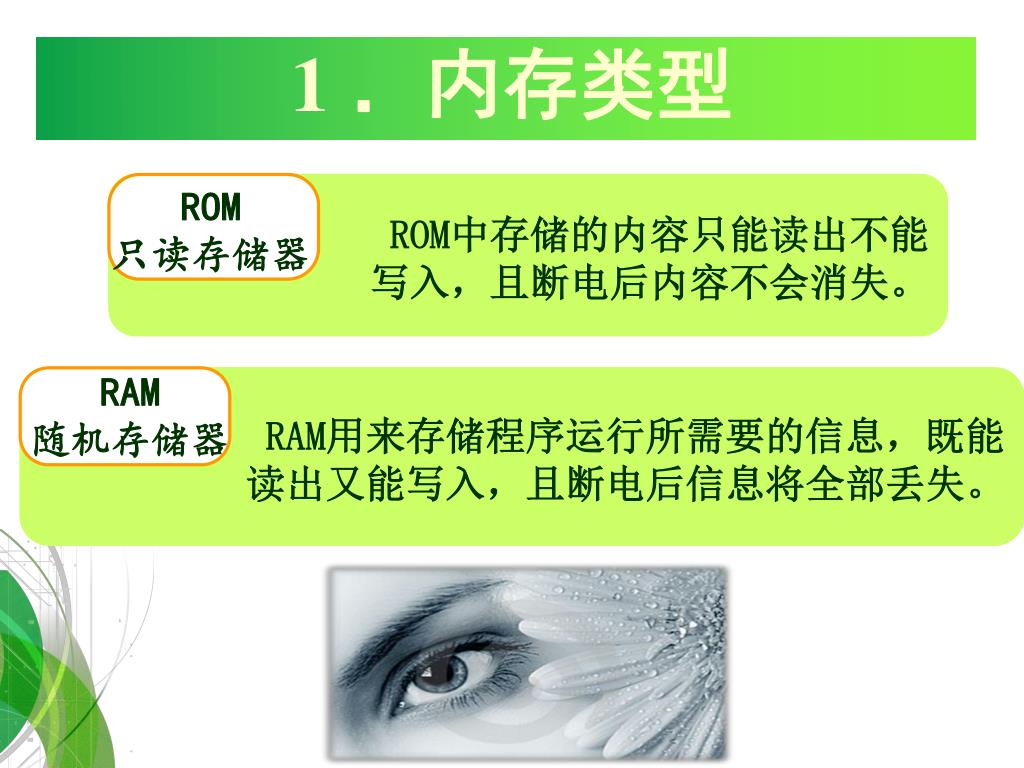

1 .内存类型

ROM

只读存储器

ROM中存储的内容只能读出不能

写入,且断电后内容不会消失。

RAM

随机存储器

RAM用来存储程序运行所需要的信息,既能

读出又能写入,且断电后信息将全部丢失。


6052418

ROM类型

MASK ROM

标准的ROM,永久性存储重要数据

PROM

允许信息一次性写入,写入将永久保存

EPROM

可以利用紫外线照射抹去或重写信息

EEPROM

可以利用电抹去或重写信息


6052418

RAM类型

SRAM

静态随机存储器

DRAM

动态随机存储器

SRAM的存取速度很快,但制造成本较高,多用于主板、CPU等部件的高速缓存。

即通常意义上的内存。DRAM的存取速度比SRAM慢,但价格要便宜得多,因此容量上可以做得更大。


6052418

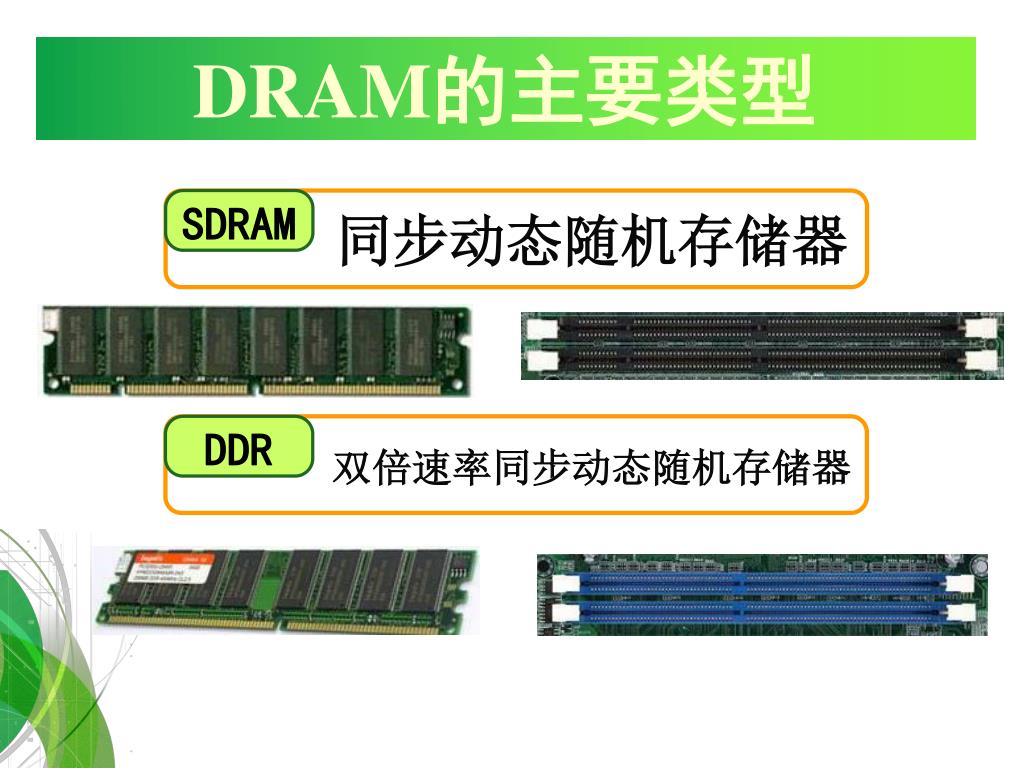

DRAM的主要类型

同步动态随机存储器

SDRAM

双倍速率同步动态随机存储器

DDR


6052418

DRAM的主要类型

DDR2

第二代双倍速率同步动态随机存储器

存储器总线式动态随机存储器

RDRAM


6052418

容量

内存主频

2.内存性能指标

CL设置


6052418

注意内存的品牌

考虑内存和主板的匹配

3.内存的选购


6052418

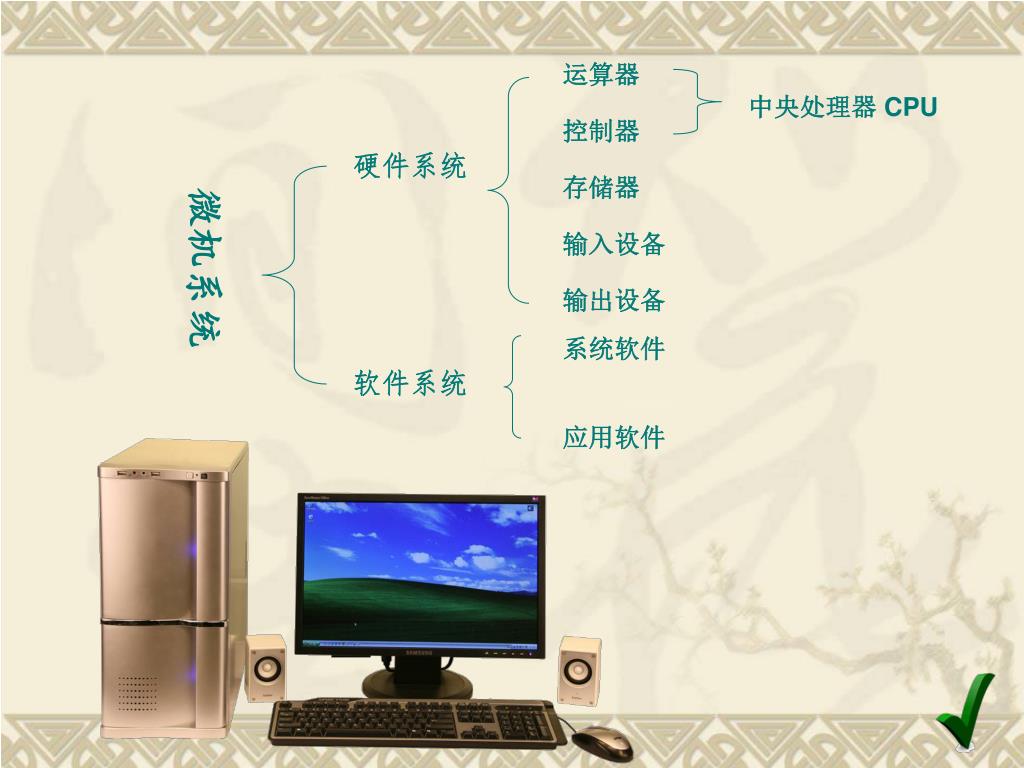

运算器

中央处理器 CPU

控制器

硬件系统

存储器

微机系统

输入设备

输出设备

系统软件

软件系统

应用软件


6052418

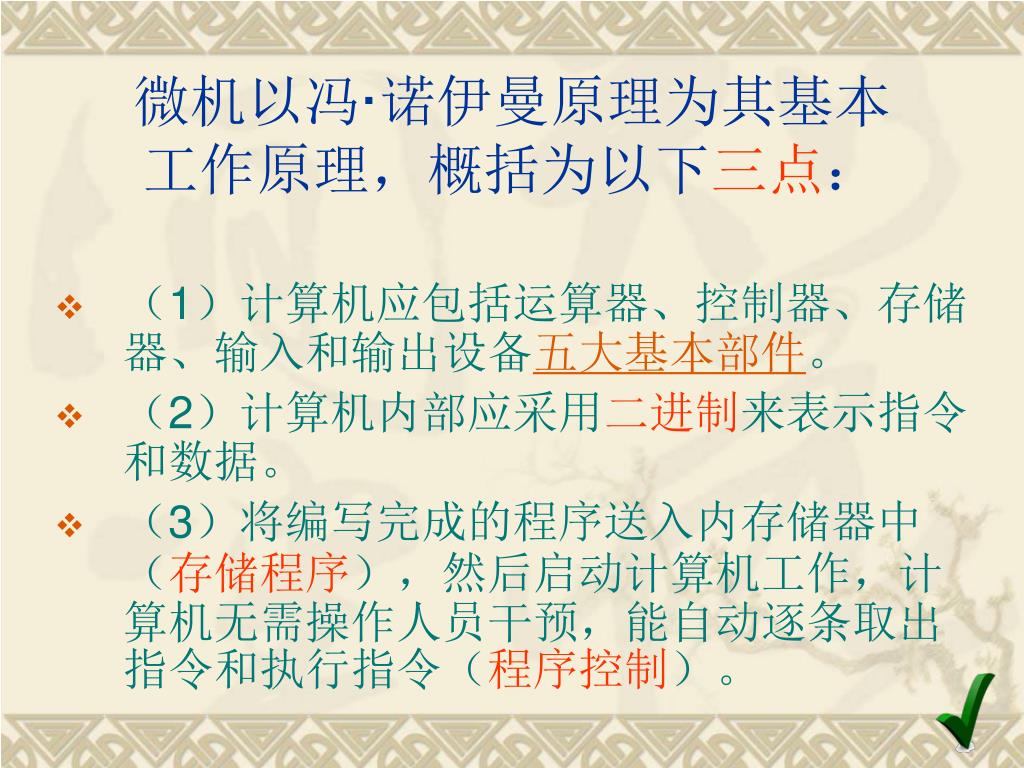

微机以冯·诺伊曼原理为其基本工作原理,概括为以下三点:

  • (1)计算机应包括运算器、控制器、存储器、输入和输出设备五大基本部件。

  • (2)计算机内部应采用二进制来表示指令和数据。

  • (3)将编写完成的程序送入内存储器中(存储程序),然后启动计算机工作,计算机无需操作人员干预,能自动逐条取出指令和执行指令(程序控制)。


6052418

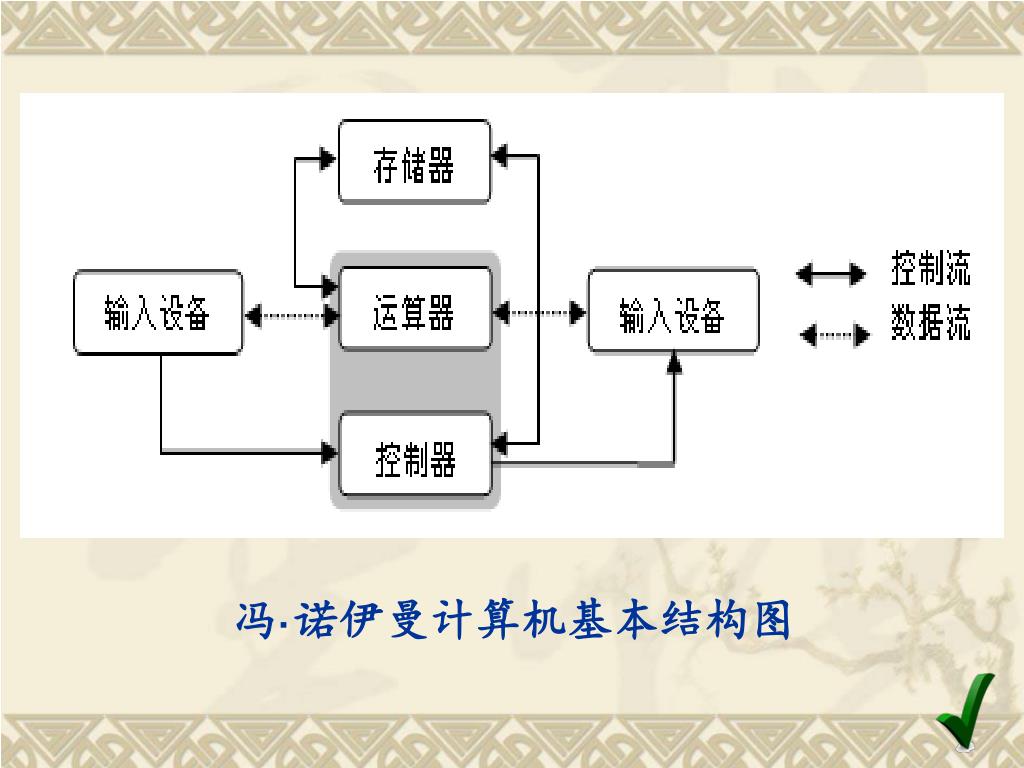

冯·诺伊曼计算机基本结构图


6052418

谢谢


6052418

微机组装技术

主讲:陈俊玮

福建广播电视大学 三明分校


6052418

微机硬件的选型和配置

微机的组装

学习内容


6052418

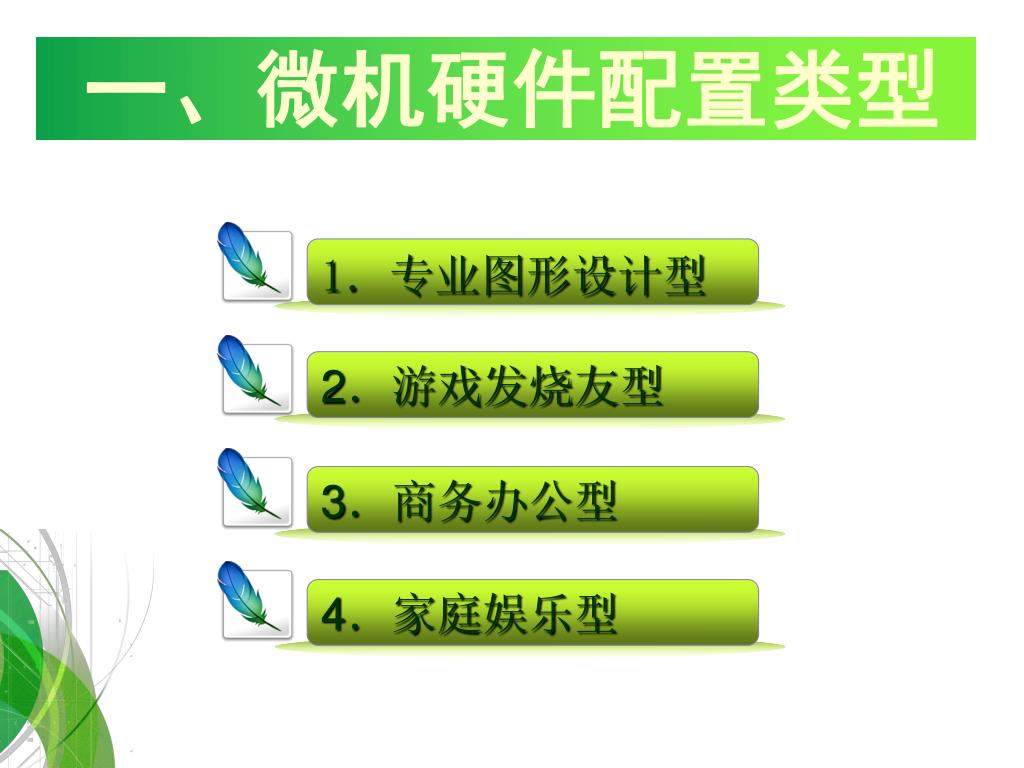

1.专业图形设计型

2.游戏发烧友型

3.商务办公型

4.家庭娱乐型

一、微机硬件配置类型


6052418

1.明确需求

3.列初步的主要部件清单

2.了解行情

5.购置部件

4.列详细的部件清单

二、微机配置流程


6052418

三、微机硬件的组装

主板

基本

部件

安装

主机

其余

部件

安装

外部

设备

安装


6052418

工具螺丝刀、钳子等

查验装机部件是否齐全

1、装机准备


6052418

拆开机箱

3寸固定架

5寸固定架

小铜柱

电源固定架

1、装机准备


6052418

安装CPU

2、主板基本部件安装


6052418

安装CPU散热器--抹散热膏

散热膏

2、主板基本部件安装


6052418

安装CPU散热器--安装散热器

2、主板基本部件安装


6052418

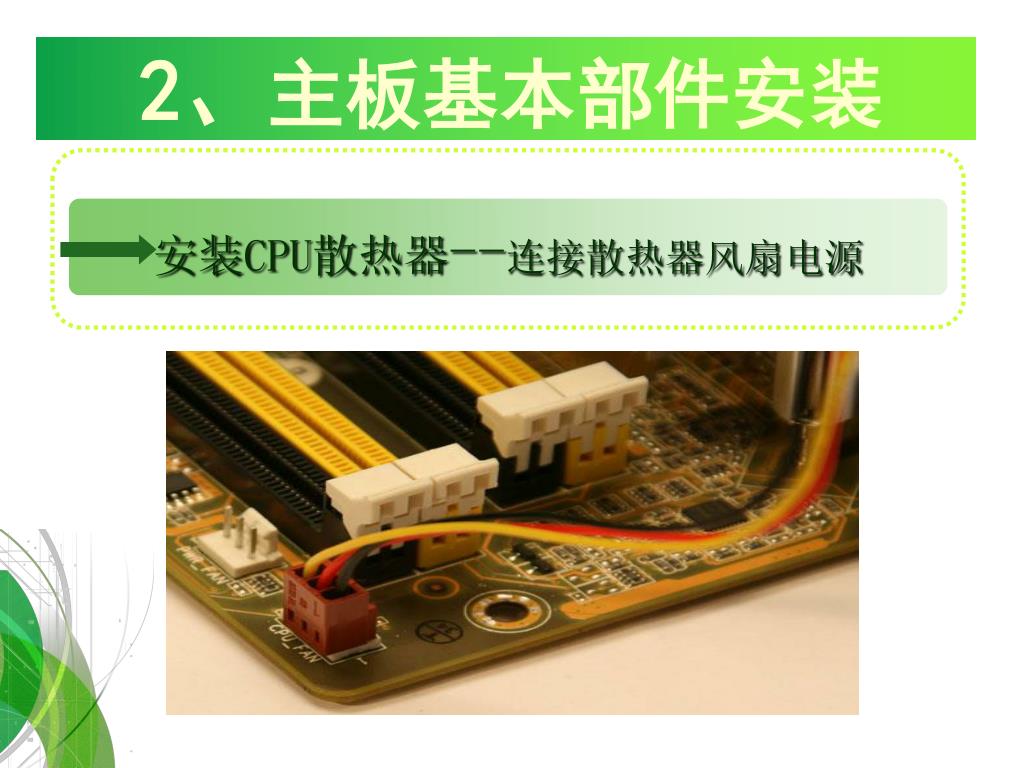

安装CPU散热器--连接散热器风扇电源

2、主板基本部件安装


6052418

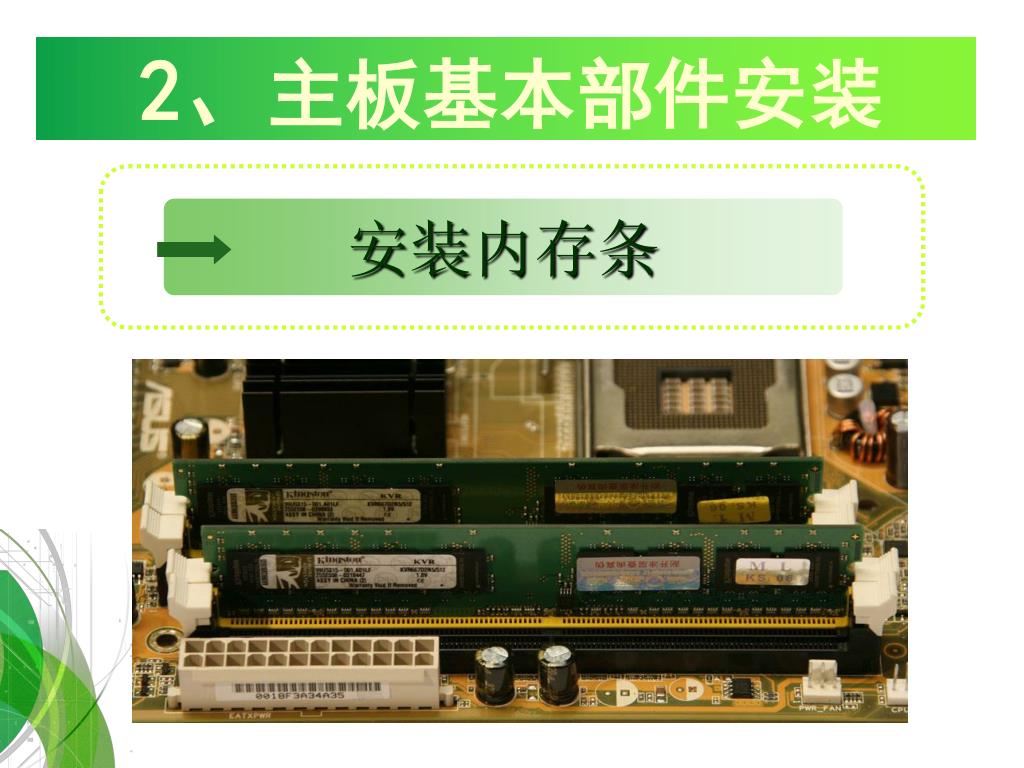

安装内存条

2、主板基本部件安装


6052418

固定主板

固定螺丝

2、主板基本部件安装


6052418

安装电源

3、主机其余部件安装


6052418

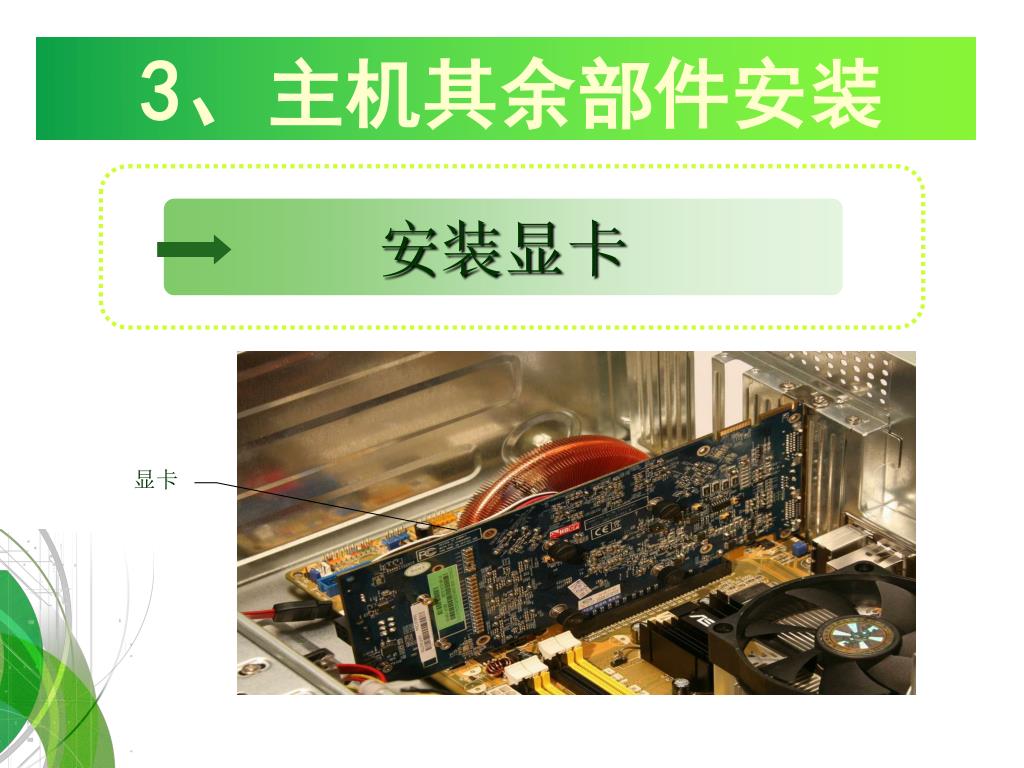

安装显卡

显卡

3、主机其余部件安装


6052418

安装其它扩展卡

3、主机其余部件安装


6052418

安装驱动器

3、主机其余部件安装


6052418

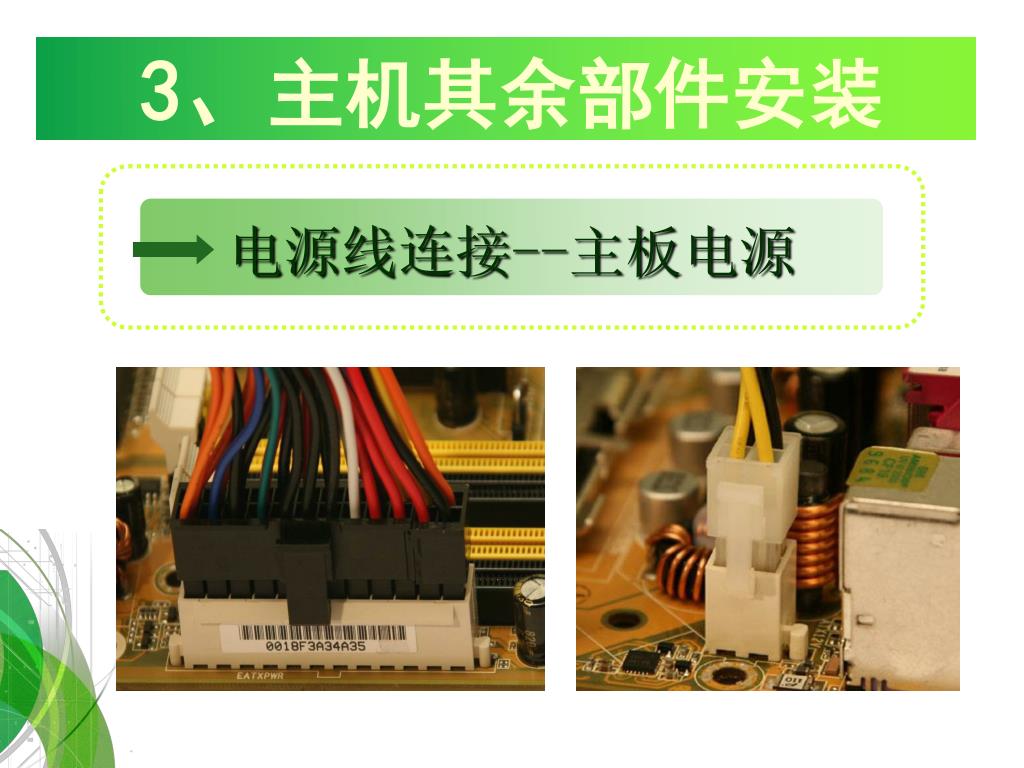

电源线连接--主板电源

3、主机其余部件安装


6052418

电源线连接--驱动器电源

3、主机其余部件安装


6052418

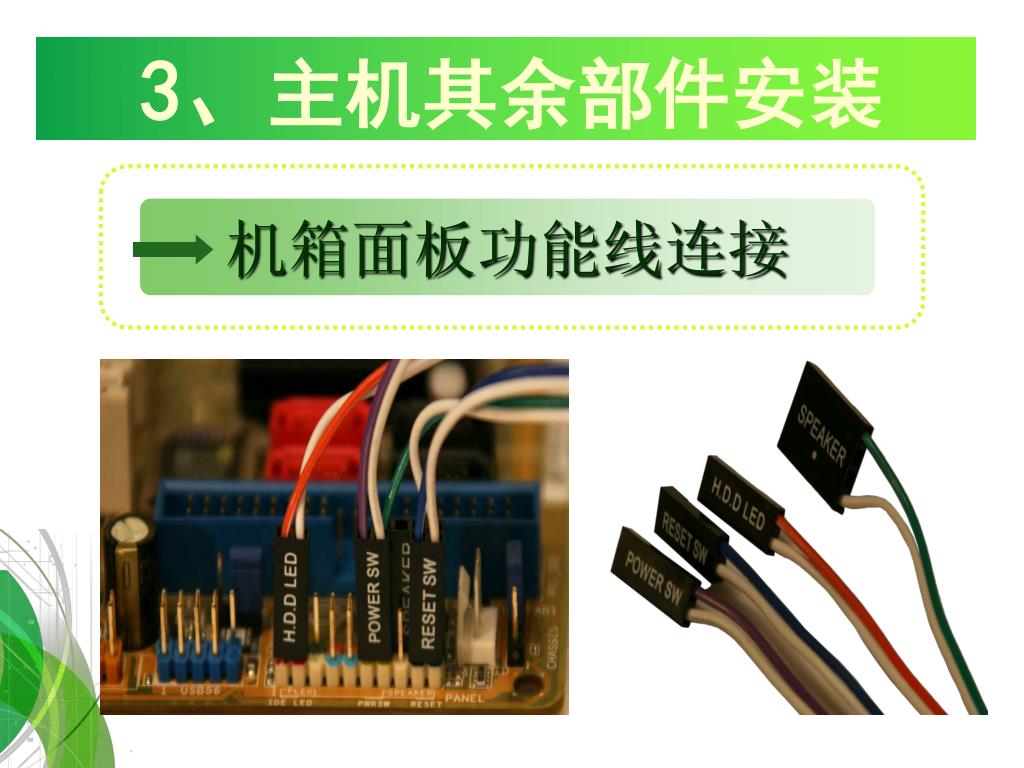

机箱面板功能线连接

3、主机其余部件安装


6052418

显示器连接

键盘连接

4、外部设备安装

鼠标连接


6052418

5、通电检测

检测内容

首先仔细检查主机各部件的连接是否正确、各外设是否已连接好;然后分别连接主机电源线、显示器电源器;再将主机、显示器电源插头连到插座;最后打开电源,开机测试。


6052418

谢谢
