Presentation Transcript
slide1

ТЕХНИЧКО ЦРТАЊЕ

ФОРМАТИ ЦРТЕЖА

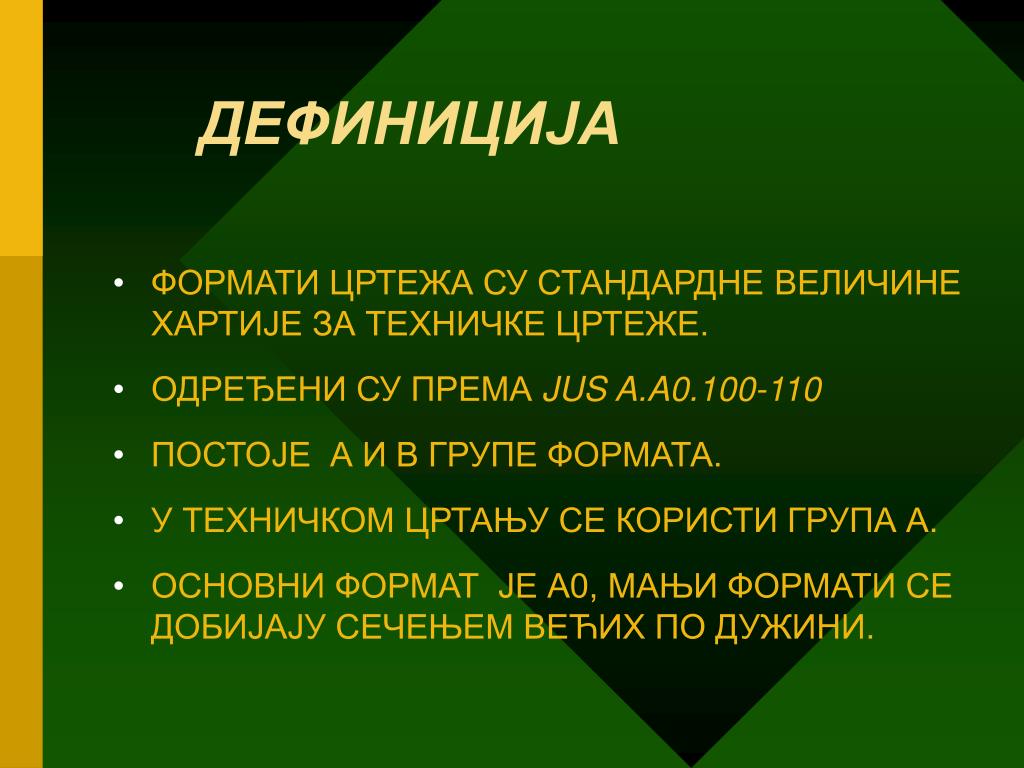

slide2
ДЕФИНИЦИЈА
  • ФОРМАТИ ЦРТЕЖА СУ СТАНДАРДНЕ ВЕЛИЧИНЕ ХАРТИЈЕ ЗА ТЕХНИЧКЕ ЦРТЕЖЕ.
  • ОДРЕЂЕНИ СУ ПРЕМА JUS A.A0.100-110
  • ПОСТОЈЕ А И В ГРУПЕ ФОРМАТА.
  • У ТЕХНИЧКОМ ЦРТАЊУ СЕ КОРИСТИ ГРУПА А.
  • ОСНОВНИ ФОРМАТ ЈЕ А0, МАЊИ ФОРМАТИ СЕ ДОБИЈАЈУ СЕЧЕЊЕМ ВЕЋИХ ПО ДУЖИНИ.
slide3
ПОВРШИНА 1м2

ОДНОС СТРАНА 1: 2

[IRINA 1189 mm

ОСНОВНИ ФОРМАТ

FORMAT A0

210mm

VISINA 420 mm

A5

  • [IRINA 594 mm
  • 148 mm

A3

VISINA 841 mm

VISINA 210mm

A4

  • [IRINA 297 mm
  • [IRINA 297 mm

MAWI FORMATI SE DOBIJAJU SE^EWEM VE]IH NA DVA DELA

FORMAT A1

  • [IRINA 594 mm

VISINA 420 mm

FORMAT A2

slide4
ВЕЋИ ФОРМАТИ СЕ ДОБИЈАЈУ СПАЈАЊЕМ МАЊИХ

А0

+

А0

=2А0

А4

А3 +

=ПРОДУЖЕНИ А3

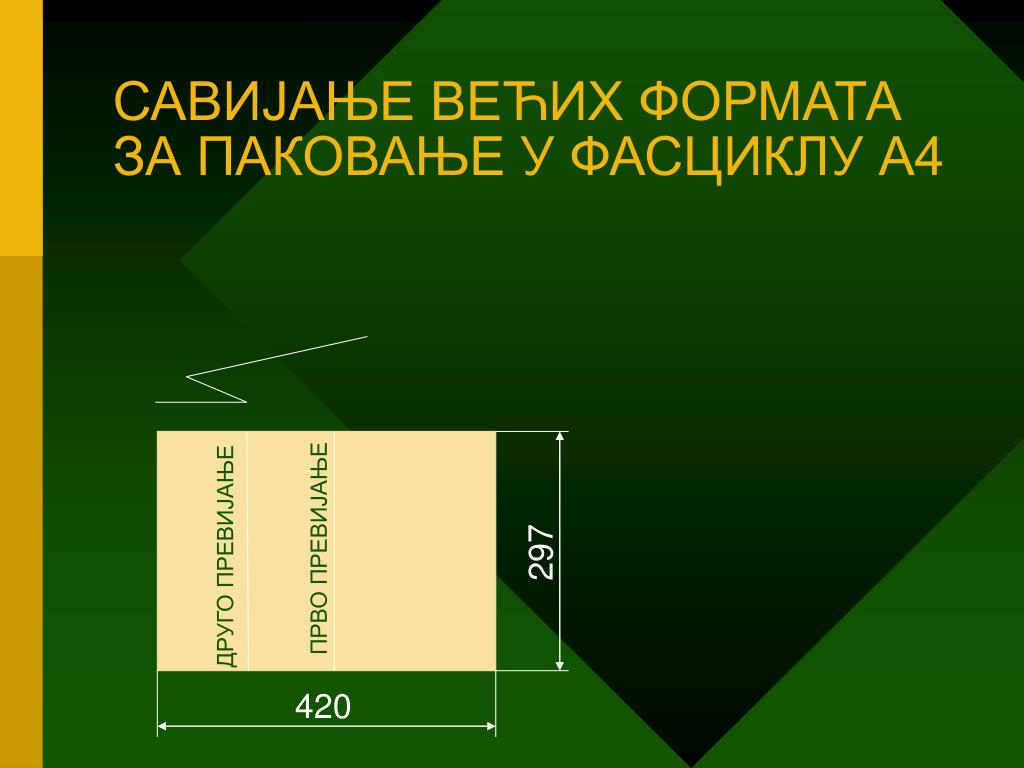

slide5
САВИЈАЊЕ ВЕЋИХ ФОРМАТА ЗА ПАКОВАЊЕ У ФАСЦИКЛУ А4

ПРВО ПРЕВИЈАЊЕ

297

ДРУГО ПРЕВИЈАЊЕ

420
